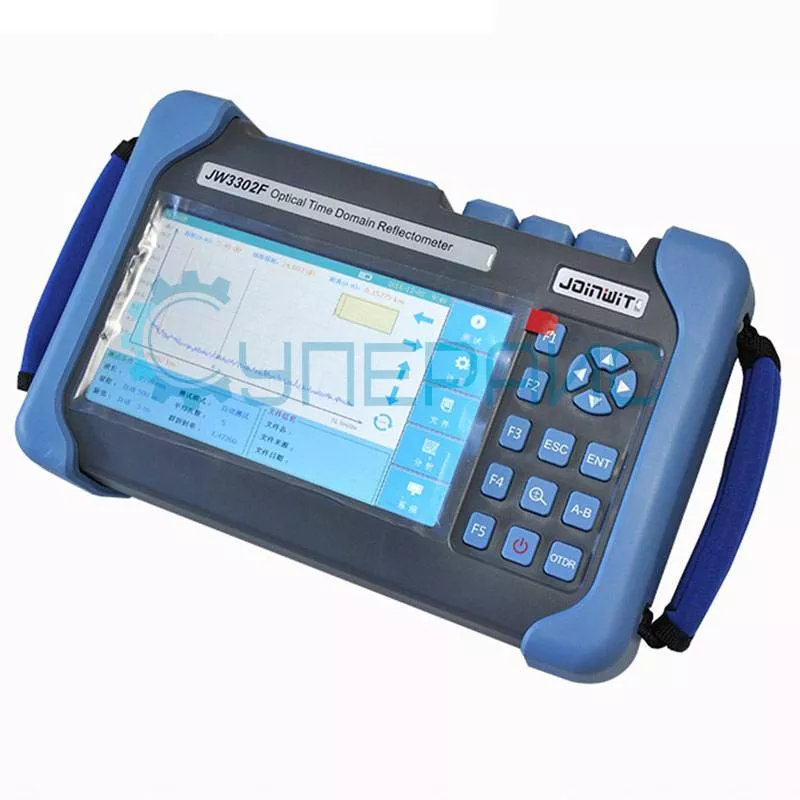

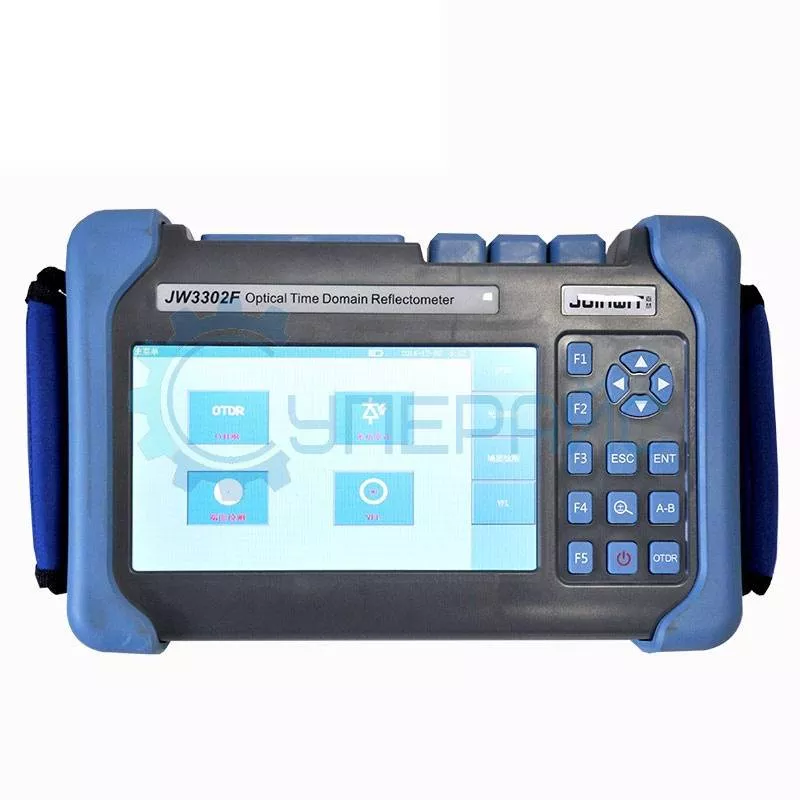

Рефлектометр (OTDR) Joinwit JW3302F-T3
275 360 ₽
275 360 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
9326
Модель (серия)
JW3302F-T3
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Joinwit JW3302F-T3
Артикул (код товара)
9326
Модель (серия)
JW3302F-T3
Сертификат
дилер
Гарантия, мес.
12
Тип волокна
Длины волн, нм
1310
1490
1550
1490
1550
Динамический диапазон, дБм
Измерение активного волокна
Мертвая зона по событиям, м
0,8
Мертвая зона по затуханию, м
8
Тип экрана
ИПД (Interfaces / Inputs and Outputs)
USB
Питание
от литиевого аккумулятора
Встр. визуализатор повреждения оптического волокна
Встр. источник оптического излучения
Встр. измеритель оптической мощности
Показать больше
Показать меньше
Описание Joinwit JW3302F-T3
Технические характеристики JW3302F-T3
| Характеристики OTDR | |
| Длина волны | 1310/1490/1550 нм |
| Динамический диапазон | 37/36/36 дБ |
| Мертвая зона по событиям | 0,8 м |
| Мертвая зона по затуханию | 8/8/8 м |
| Ширина импульса | 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
| Диапазон отображения | 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км |
| Разрешение выборки | мин 5 см |
| Число точек отбора проб | макс 128000 |
| Линейность определения затухания | ≤ 0.05 дБ/дБ |
| Шкала индикации | Х ось: 4 - 70 м/div, Y ось: мин 0.09 дБ/div |
| Точность определения расстояния | ± (1 м + расстояние * 3 * 10-5 + разрешение выборки) (исключая отклонения группового показателя) |
| Погрешность измерения отражений | одномодовое волокно: ± 2 дБ |
| Погрешность измерения потерь | 0,001 дБ |
| Погрешность измерения расстояния | 0,01 м |
| Настройка показателя преломления IOR | 1,4000 - 1,7000, шаг 0,0001 |
| Тип волокна | одномодовые (SM) |
| Единица измерения | км, мили, футы |
| Измерение оптического волокна |
автоматический режим, ручной режим |
| Формат трассировки OTDR | универсальный, SOR, issue 2 (SR-4731) |
| Тип коннектора | FC |
| Оптический разъем | UPC(по умолчанию) |
| Связь с ПК | для детального анализа и редактирования рефлектограммы |
| Характеристики VFL | |
| Длина волны визуального детектора | 650 нм ± 20 нм |
| Выходная мощность | 10 мВт |
| Класс лазерной безопасности | класс III B |
| Расстояние измерения | 12 км |
| Режим излучения | 2 Гц (модулированный) |
| Режим работы | CW (непрерывный) |
| Тип коннектора | FC |
| Характеристики OPM | |
| Диапазон длин волн принимаемого сигнала | 800 ~ 1700 нм |
| Калибровочные длины волн | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон мощности входного сигнала | от - 65 до + 5 дБм |
| Разрешение | 0,01 дБ |
| Точность измерения | ± 0,35 дБ |
| Частота модуляции | 270 Гц, 1 кГц, 2 кГц |
| Тип коннектора | FC |
| Характеристики OLS | |
| Длина волны | 1310/1550/1650 нм |
| Выходная мощность | - 25 дБм ± 0 дБ (регулируемая) |
| Погрешность | ± 0,5 дБ |
| Тип коннектора | FC |
| Характеристики FM module (в комплекте поставки отсутствует микроскоп, приобрести его можно отдельно, об этом сообщите менеджеру при заказе) | |
| Оптическое увеличение | 400 крат |
| Разрешение | 1 мкм |
| Поле обзора | 0,40 х 0,31 мм |
| Сенсор | размер 1/3 дюйма, 2 миллиона точек |
| USB порт | 1,1 / 2,0 |
| Сменные наконечники |
SC-PC-F (для SC/PC коннектеров пачпанели), FC-PC-F (для FC/PC коннектеров пачпанели), LC-PC-F (для LC/PC коннектеров пачпанели), 2.5 мм PC - M (для 2.5 мм коннектеров пачкордов, SC/PC, FC/PC, ST/PC) |
| Функционал |
рефлектометр (OTDR) встроенный модуль источника оптического излучения (OLS) встроенный модуль измерителя мощности оптического излучения (OPM) встроенный модуль визуализатора повреждения оптического волокна (VFL) функция EventMap, для представления волоконной линии в виде схемы (интеллектуальная разметка оптического соединения), FM module (Fiber microscope) (в комплекте поставки отсутствует микроскоп, приобрести его можно отдельно, об этом сообщите менеджеру при заказе) |
| Применение |
тестирование и обслуживание сетей FTTx, тестирование сетей CATV, тестирование локальной сети LAN, тестирование сетей Metro, тестирование сетей WAN, обнаружение сетевого кабеля, измерение расстояния сетевого кабеля |
| Общие характеристики | |
| Дисплей | 7", сенсорный TFT-LCD дисплей, LED подсветка |
| Автовыключение подсветки | настраиваемый: выкл/1 - 99 мин |
| Автовыключение питания | настраиваемый: выкл/1 - 99 мин |
| Память | внутренняя память: 40000 рефлектограмм, поддерживается карта памяти 4 ГБ |
| Рабочая температура | от - 10°С до + 50°С |
| Температура хранения | от - 20°С до + 75°С |
| Влажность | < 95% |
| Входное напряжение | DC 10 В, AC 100 В, 240 В, 50 - 60 Гц |
| Тип батареи питания | литий-ионный аккумулятор, DC 7,4 В / 4,4 Ач |
| Время работы от заряженного аккумулятора |
∼ 12 часов, время зарядки < 4 часов (при выключенном питании) |

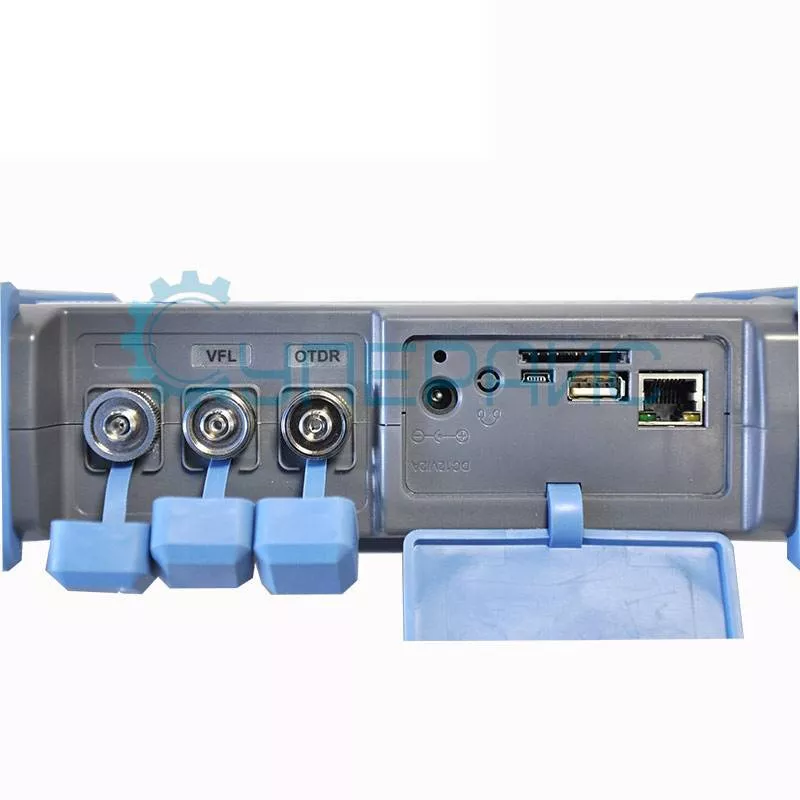

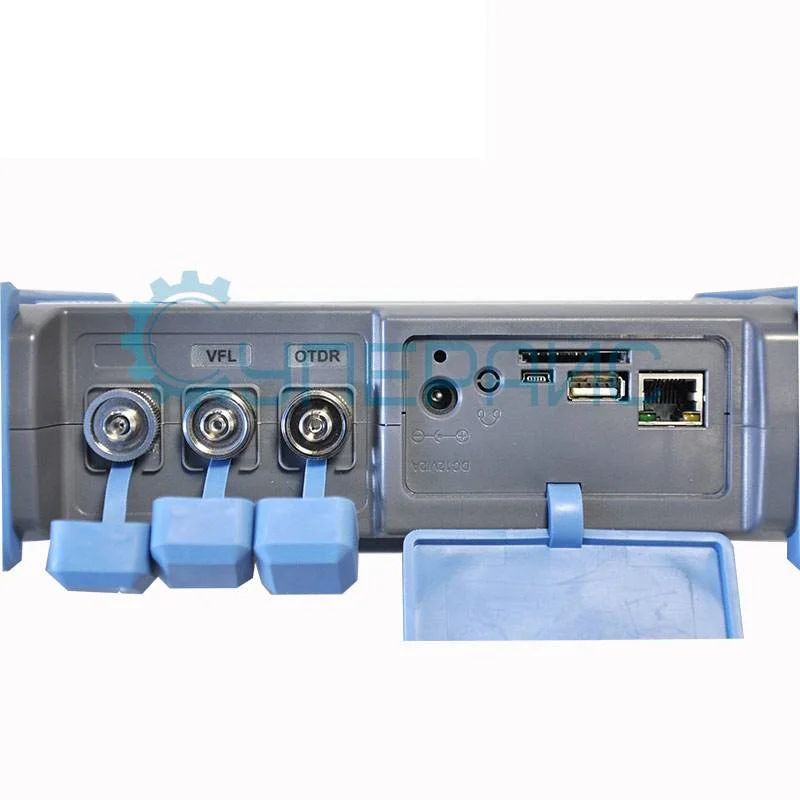

| Интерфейс | 1×RJ45 порт, 3×USB порт (USB 2,0, Type A USB×2, Type B USB×1) |
| Степень защиты корпуса | IP65 |
| Размеры | 253 х 168 х 73,6 мм |
| Вес | 1,5 кг |
| Комплектация |
рефлектометр Joinwit JW3302F-T3 - 1 шт адаптер для зарядки аккумулятора - 1 шт разъемы FC - 1 шт руководство пользователя - 1 шт SD диск с ПО - 1 шт чехол - 1 шт USB кабель - 1 шт литий-ионный аккумулятор - 1 шт |
Обзорная таблица рефлектометров Joinwit
| Характеристики | JW3302F-T3 | JW3302F-T4 | JW3302F-T1 |
| Длина волны | 1310/1490/1550 нм | 1310/1550/1625 нм | 1310/1490/1550 нм |
| Динамический диапазон | 37/36/36 дБ | 30/28/28 дБ | |
| Мертвая зона по событиям | 0,8 м | 1,5 м | |
| Мертвая зона по затуханию | 8/8/8 м | ||
| Число точек отбора проб | макс 128000 | ||
| Степень защиты корпуса | IP65 | ||
Документация и ПО Joinwit JW3302F-T3
Название
Язык
Версия
Размер и тип
Спецификация к рефлектометру Joinwit JW3302F-T3
Язык:
Английский
Размер и тип:
935 Кб,
PDF
