Двухканальный осциллограф FNIRSI 1014D H

Код товара: 35694

guarantee Гарантия 12 месяцев

official_dealer Официальный дилер FNIRSI в России

FNIRSI

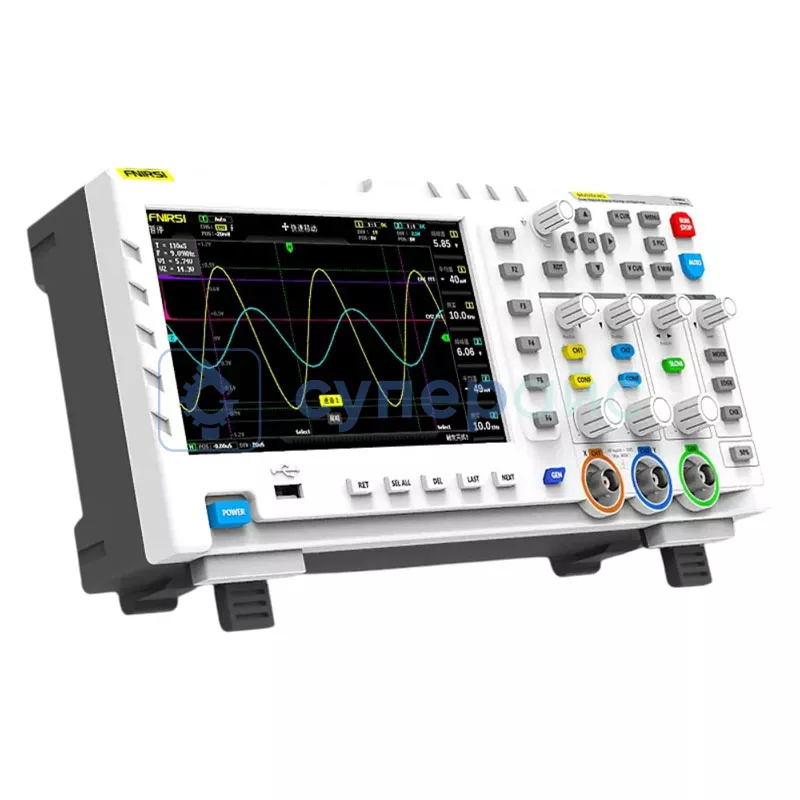

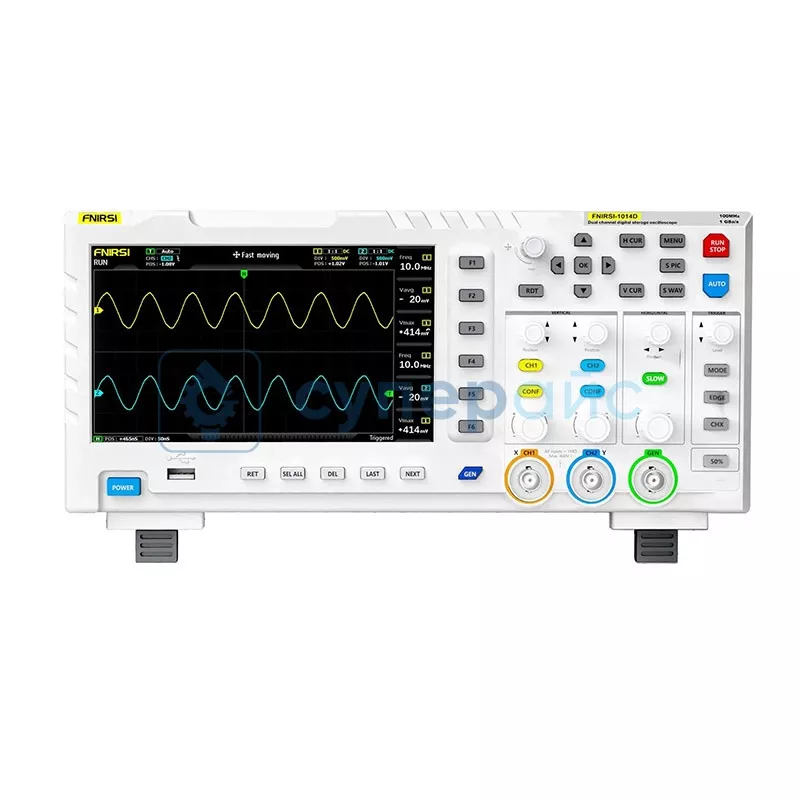

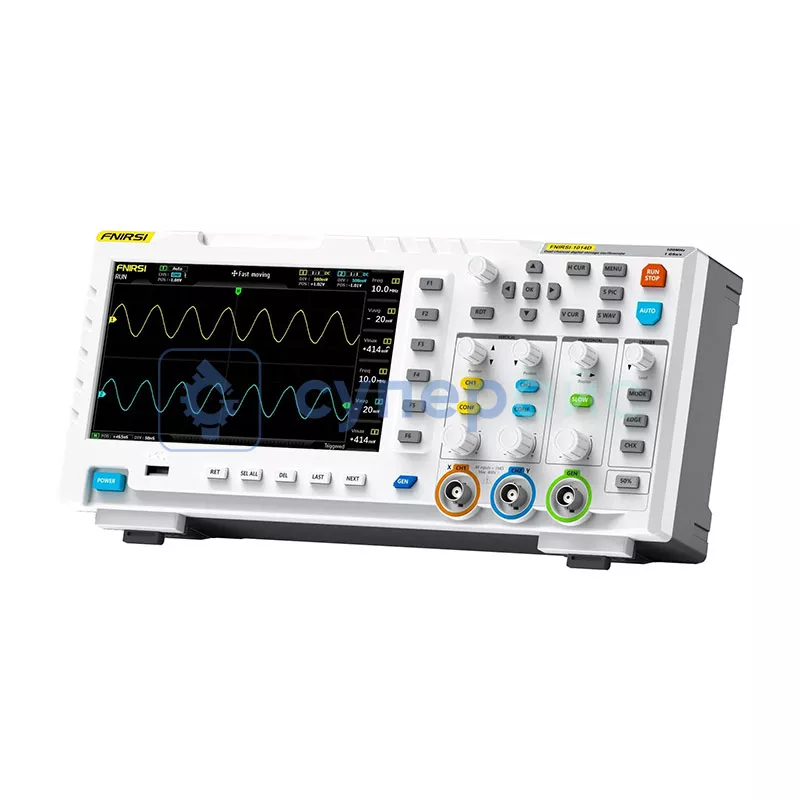

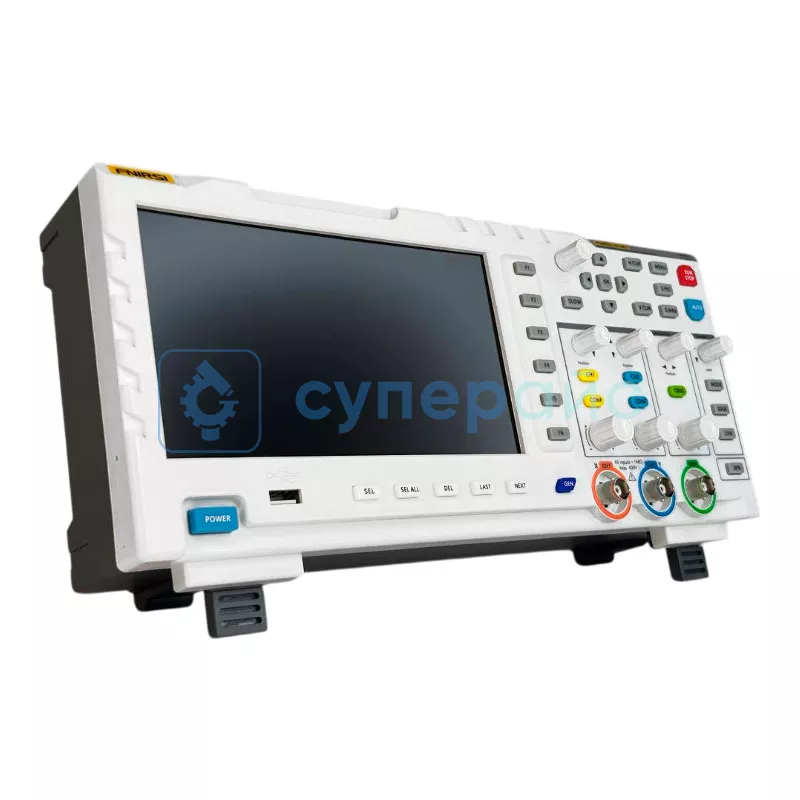

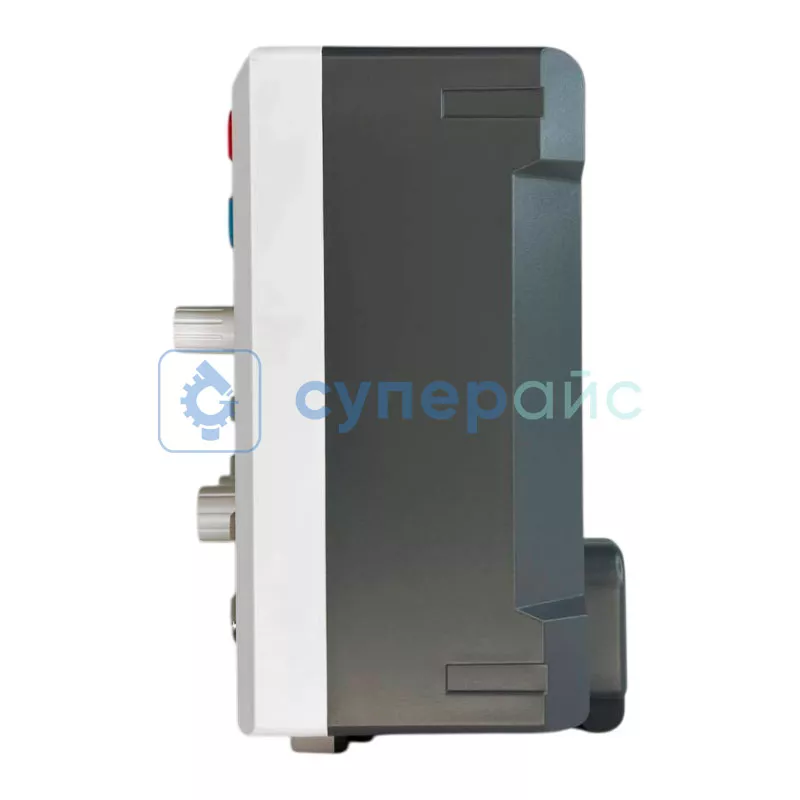

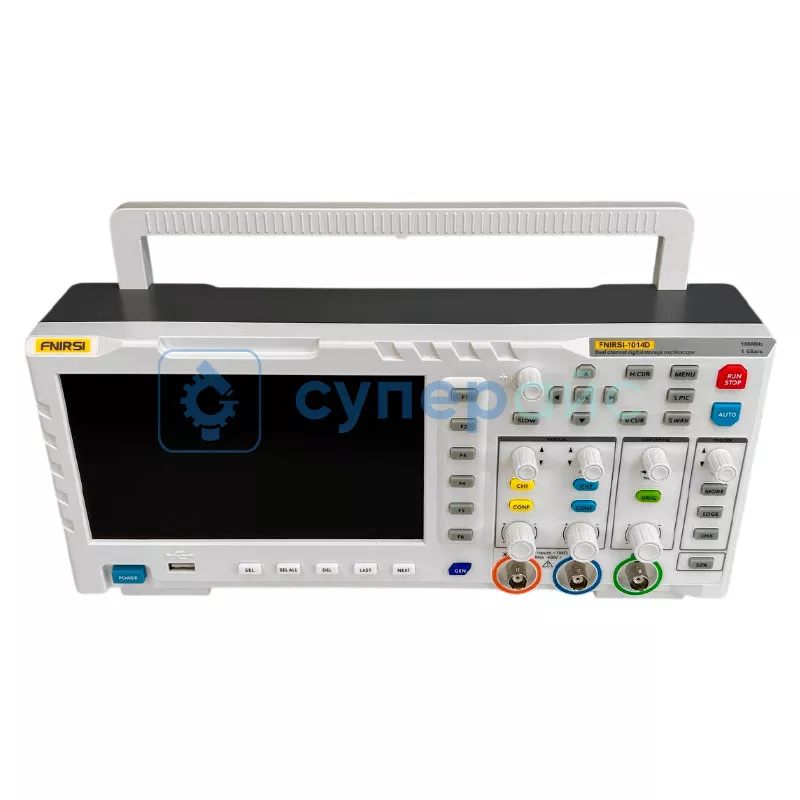

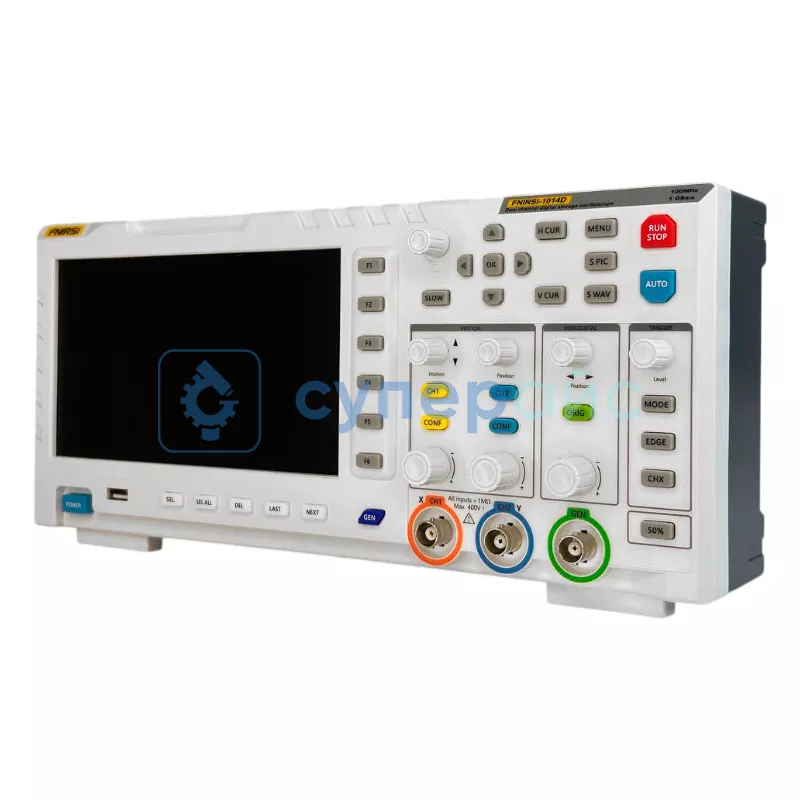

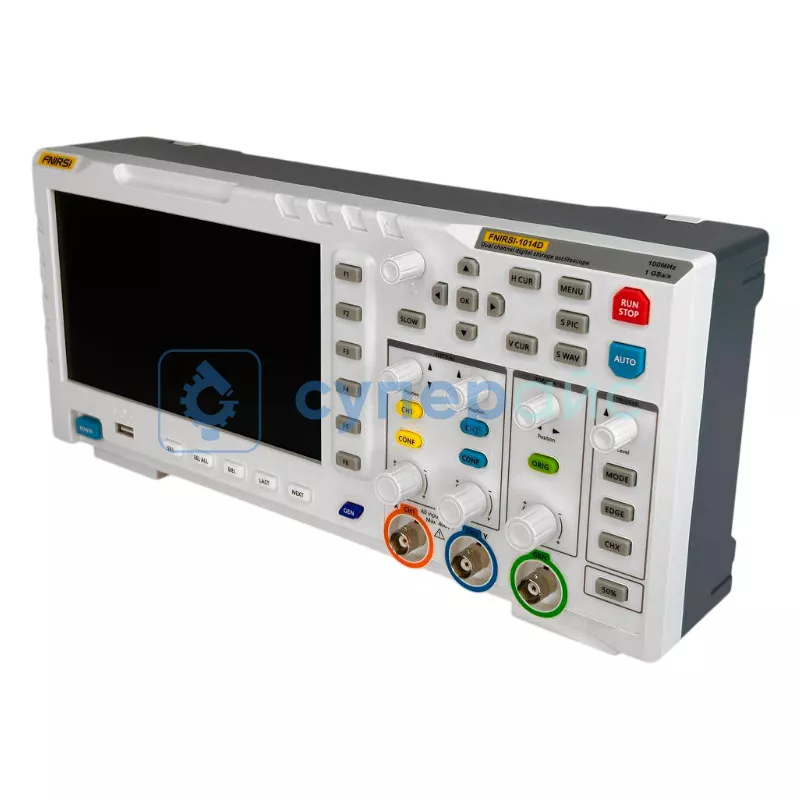

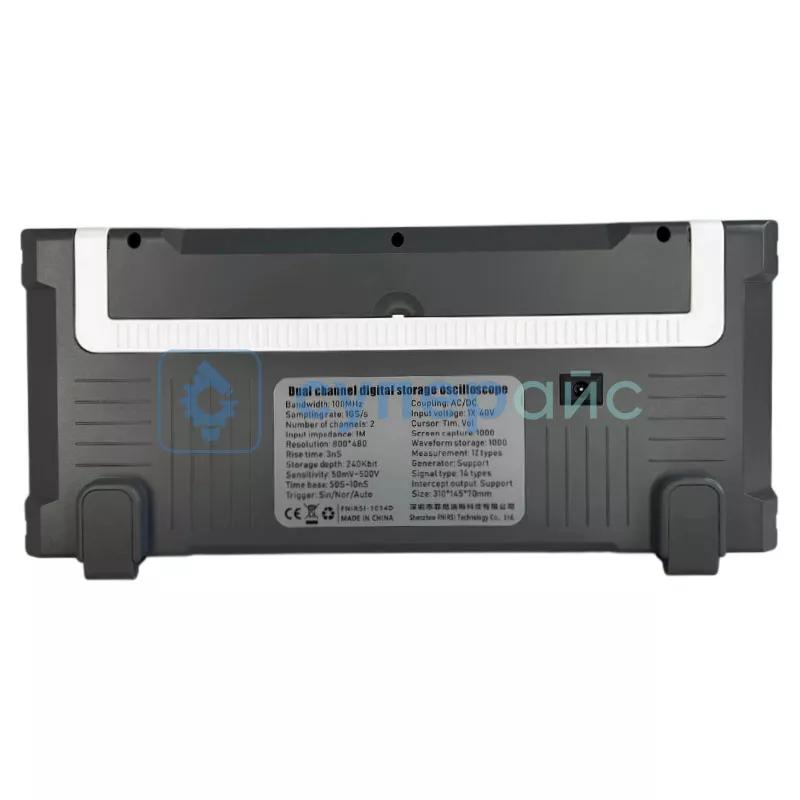

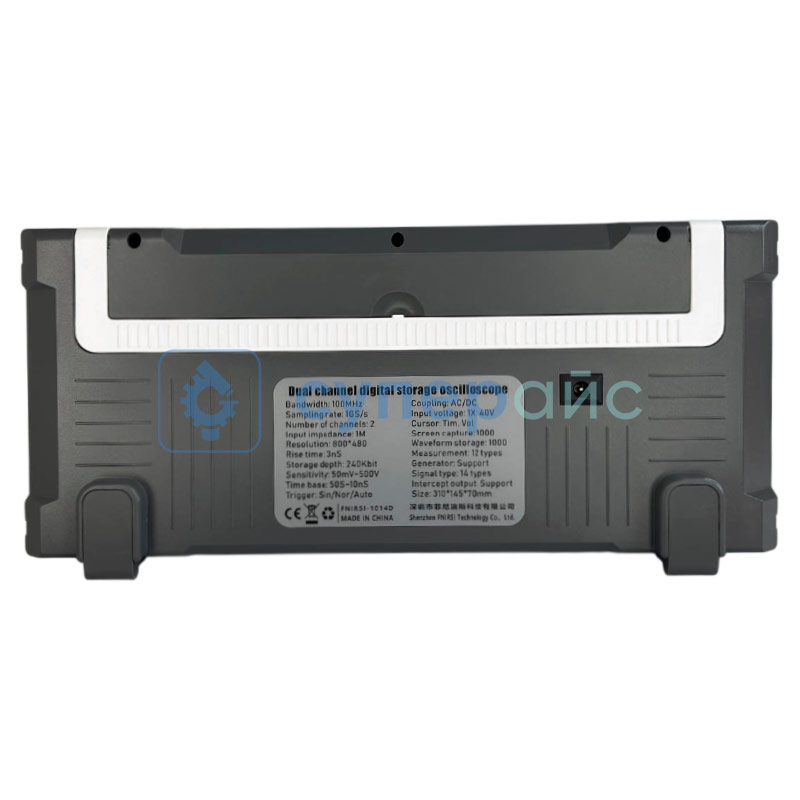

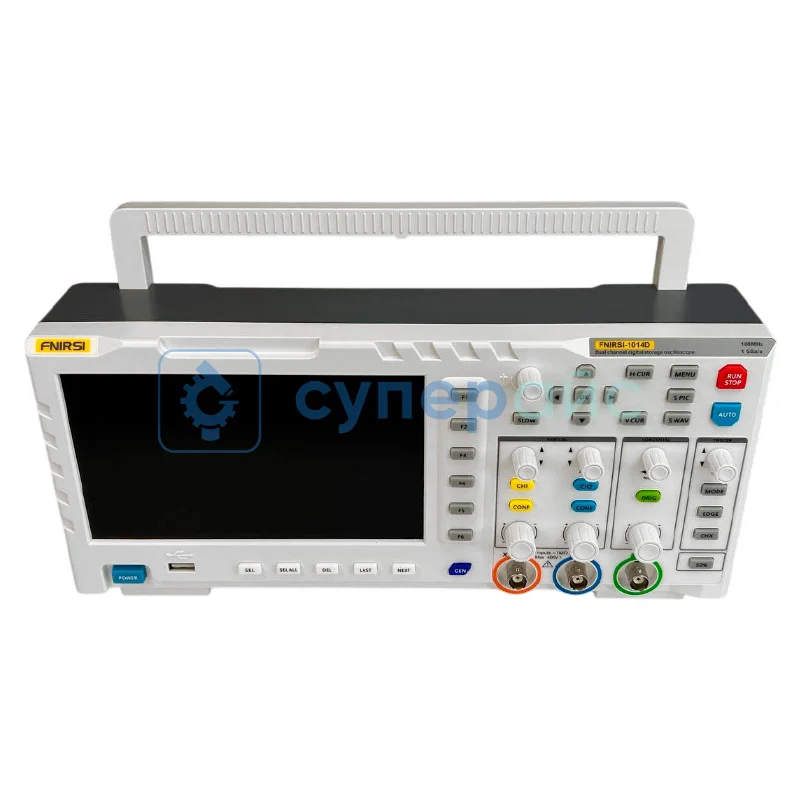

Двухканальный осциллограф FNIRSI 1014D H фото 1
Двухканальный осциллограф FNIRSI 1014D H фото 1
Двухканальный осциллограф FNIRSI 1014D H фото 2
Двухканальный осциллограф FNIRSI 1014D H фото 3
Двухканальный осциллограф FNIRSI 1014D H фото 4
Двухканальный осциллограф FNIRSI 1014D H фото 5
Двухканальный осциллограф FNIRSI 1014D H фото 6
Двухканальный осциллограф FNIRSI 1014D H фото 7
Двухканальный осциллограф FNIRSI 1014D H фото 8
Двухканальный осциллограф FNIRSI 1014D H фото 9
Двухканальный осциллограф FNIRSI 1014D H фото 10
О товаре
Портативный осциллограф FNIRSI 1014D H
Грубая и точная регулировка
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1000 МВыб / с
16 089 руб.
16 089 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 14 шт.
Склад в Гуанчжоу: 4 шт.
О товаре
Портативный осциллограф FNIRSI 1014D H
Грубая и точная регулировка
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1000 МВыб / с

Технические характеристики FNIRSI 1014D H

Количество каналов 2
Полоса пропускания 100 МГц
Самое высокое испытательное напряжение 1 Х: 40 В; 10 Х: 400 В
Время подъема ≤ 3 нс
Частота дискретизации 1000 МВыб / с
Глубина памяти 240 Кб
Входное сопротивление 1 МОм
Чувствительность 50 мВ - 500 В
Временная база 50 с - 10 нс
Режим триггера авто / одиночный / нормальный
Край триггера нарастающий фронт / спадающий фронт
Входная связь постоянный / переменный ток
Курсор положение XY / триггер Y
Точность напряжение ± 5 %
Точность частоты ± 0,01 %
Измерение параметров 12 типов
Измерение параметров генератор сигналов 14 типов
Режим прокрутки есть
Автоматическая настройка одной клавишей есть
Хранение сигналов 1000 изображений + 1000 осциллограмм
Движение формы волны грубая регулировка / точная регулировка
Диспетчер форм сигналов есть
Функция захвата выходных данных есть
Режим X-Y есть
Функция съемки экрана есть
Целевой алгоритм декодирования есть
Защита от перенапряжения есть, до 400 В
Параметры генератора сигналов
Количество каналов 1
Захват выходных данных есть
Тип формы сигнала 14 стандартных сигналов (2,5 В пик-пик) + 1 настраиваемый сигнал (регулируется только частота)
Максимальная частота синусоидальной волны 10 МГц
Настройка максимальной частоты сигнала 1 МГц
Максимальная частота другой волны 2 МГц
Частотное разрешение 1 Гц
Общие характеристики
Дисплей 7-дюймовый ЖК-экран с разрешением 800 х 480 пикселей
Интерфейс USB
Источник питания 5 В 2 А / 3 Ф / 4 A
Габариты изделия 310 х 145 х 70 мм
Габариты упаковки 370 х 120 х 200 мм
Вес брутто 1,54 кг

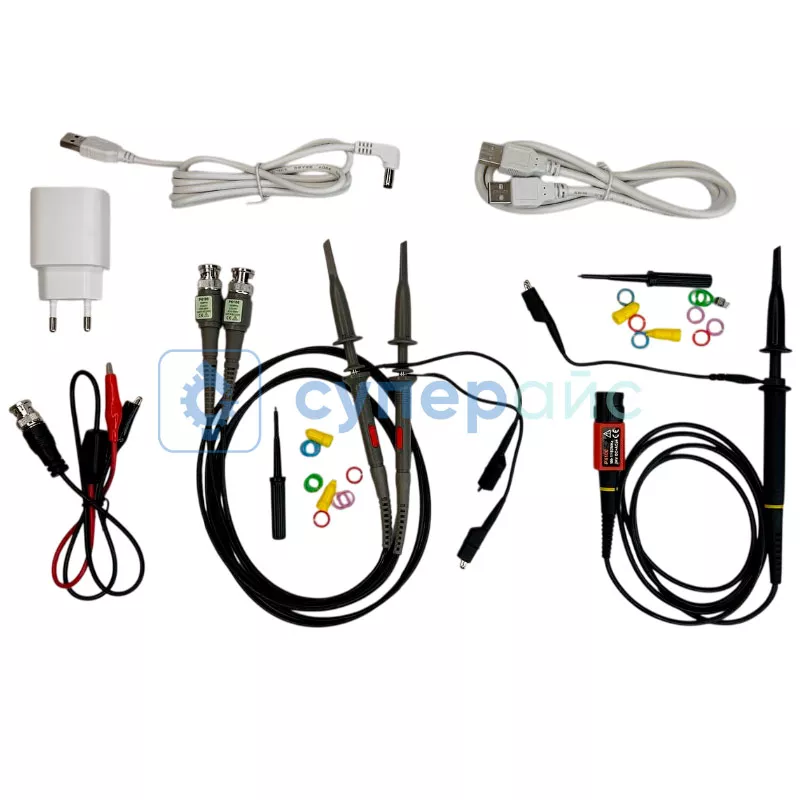

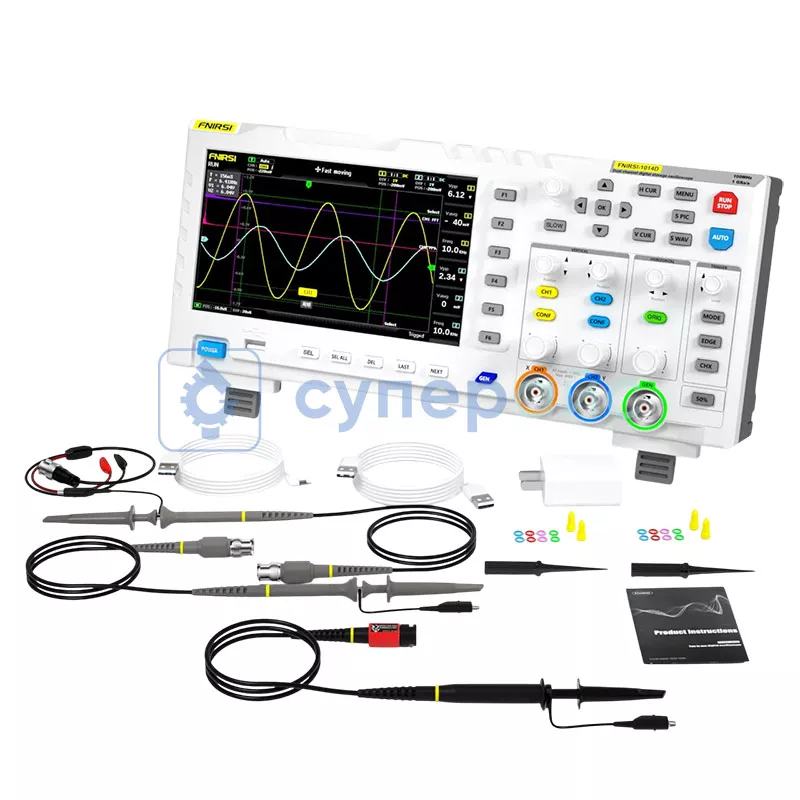

Комплектация осциллограф FNIRSI 1014D H – 1 шт
зонд – 2 шт
кабель USB type-C – 1 шт
зарядное устройство – 1 шт
высоковольтный пробник P4100 100X – 1 шт
руководство пользователя – 1 шт

Обзорная таблица осциллографов FNIRSI

Характеристики 1014D 1014D H
Полоса пропускания, МГц 100 МГц
Количество аналоговых каналов 2
Частота дискретизации на канал 1 Гвыб / с (один канал)
Время нарастания, нс < 3
Глубина памяти на канал 240 Кб
Генератор сигналов да
Полоса пропускания генератора 10 МГц (синусоидальный сигнал), разрешение 1 Гц
Математические операции FFT нет
Анализатор спектра сигнала с помощью БПФ да
Разрешение дисплея, пиксель 800 x 480
Интерфейс USB

Двухканальный осциллограф FNIRSI 1014D H: Мощь и Точность в Вашей Лаборатории

Двухканальный осциллограф FNIRSI 1014D H — это портативный прибор, сочетающий производительность и удобство использования. С его помощью вы сможете проводить точные измерения, анализировать сложные сигналы и заниматься отладкой электронных схем как в лаборатории, так и в полевых условиях. Устройство станет помощником для инженеров, радиолюбителей, студентов и всех, кто работает с электроникой.

Преимущества и особенности:

  • Высокая полоса пропускания 100 МГц обеспечивает точное отображение высокочастотных сигналов.
  • Частота дискретизации 1 ГВыб/с позволяет детально анализировать быстропротекающие процессы.
  • Встроенный генератор сигналов с 14 предустановленными формами волн для генерации тестовых сигналов.
  • Компактный корпус и автономное питание делают прибор подходящим для мобильного использования.
  • Функция автоматической настройки упрощает процесс измерения для новичков.

Этот двухканальный осциллограф отличается исключительной функциональностью. Он предлагает расширенные возможности измерения, включая 12 автоматических измерений параметров сигнала, декодирование популярных последовательных протоколов и функцию записи осциллограмм для последующего анализа. Большой 7-дюймовый дисплей с высоким разрешением предлагает четкое отображение даже сложных сигналов, а интуитивный интерфейс позволяет быстро освоить все функции прибора.

Области применения:

  • Ремонт и диагностика электронной аппаратуры.
  • Разработка и отладка новых электронных устройств.
  • Образовательный процесс в вузах и технических колледжах.
  • Проведение научных исследований и лабораторных работ.
  • Полевые измерения и тестирование оборудования.

FNIRSI 1014D H — это сочетание точности, функциональности и мобильности. Его широкие возможности, включая встроенный генератор и расширенный набор измерений, делают его универсальным инструментом для решения самых сложных задач.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
