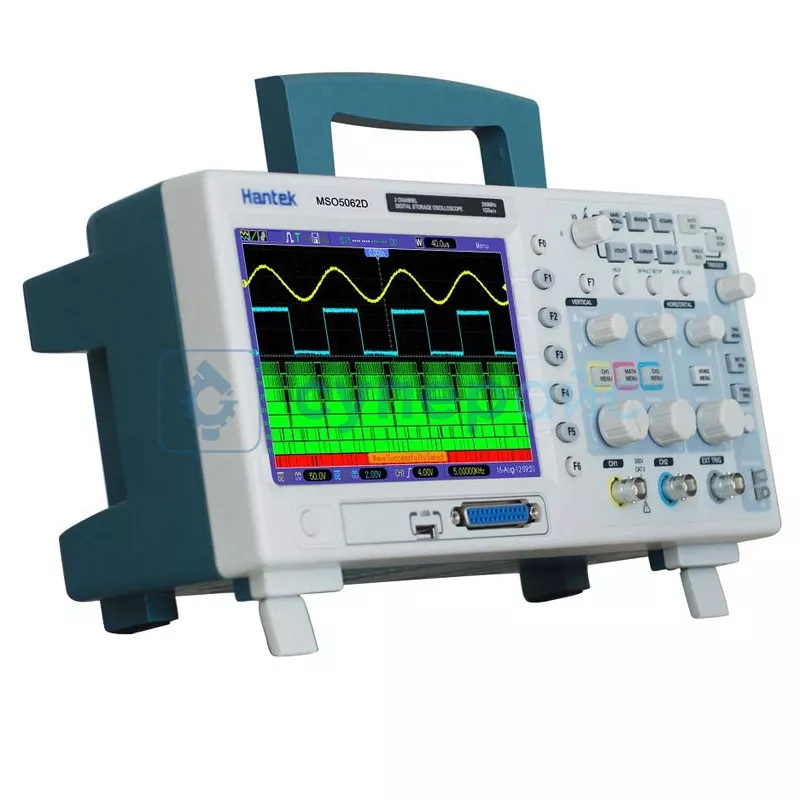

Настольный осциллограф Hantek MSO5062D
Код товара: 23808


ЖК - экран
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

ЖК - экран
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Hantek MSO5062D
Серия | MSO5000D |
Полоса пропускания | 60 МГц |
Количество каналов | 2 |
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
Максимальное входное напряжение | ± 300 Vrms (10X) |
Горизонтальная система | |
Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
Интерполяция формы волны | sin(х) / х |
Размер памяти |
1 Мб в одноканальном режима 512 Кб в двухканальном режиме |
Коэффициент развёртки | 4 нс / дел - 40 с / дел, 2, 4, 8 шаг |
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
Вертикальная система | |
Вертикальное разрешение |
8 - битное разрешение, одновременная выборка для каждого канала |
Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
Время нарастания | <5,8 нс |
Режимы захвата | реального времени, детектор пика, усреднение |
Диапазон вертикального смещения |
2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В |
Ограниченная полоса пропускания | 20 МГц |
Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
Система синхронизации | |
Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, частота |
Время задержки | 100 нс - 10 с |
Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
EXT: ± 1.2 В | |
EXT/5: ± 6 В | |
Чувствительность триггера | CH1: 1,5 дел 10 МГц-100 МГц |
CH2: 2 дел 100 МГц и выше | |
EXT: 200 мВ 100 МГц, 350 мВ 100 МГц-200 МГц | |
EXT/5: 1 В 100 МГц, 1.75 В 100 МГц-200 МГц | |
Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
EXT: ± (6 % от настройки + 40 мВ) | |
EXT/5: ± (6 % от настройки + 200 мВ) | |
Запуск по фронту | |
Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
Источник запуска | CH1, CH2 |
Запуск по длительности импульса | |
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
отрицательная полярность импульса >, <, =, ≠ |
|
Источник запуска |
CH1, CH2 |
Диапазон удержания триггера |
20 нс ~ 10 с |
Запуск по видео сигналу | |
Стандарт сигнала |
NTSC, PAL, SECAM |
Источник запуска |
CH1, CH2 |
Запуск по наклону | |
Режим запуска |
положительный наклон >, <, =, ≠ |
отрицательный наклон >, <, =, ≠ |
|
Источник запуска | CH1, CH2 |
Диапазон удержания триггера |
20 нс ~ 10 с |
Запуск по частоте |
|
Разрешение считывания | 6 цифр |
Точность |
± 30 ppm |
Диапазон частот |
переменный ток, от 4Гц номинальной полосы пропускания |
Система измерения | |
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
Автоматическое измерение |
Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |
Логический анализатор | |
Количество каналов | 16 |
Полоса пропускания | 100 МГц |
Диапазон входного уровня | -60 В - 60 В |
Диапазон логических элементов | -8 В - 8 В |
Глубина памяти | 512К |
Max частота дискретизации | 500 МГц |
Совместимый вход | TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA |
Общие характеристики | |
Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
Питание | 120-240 В, 45-66 Гц, < 30 Вт |
Рабочая температура | от 0 °С до 50 °С |
Рабочая влажность | до 90% RH |
Рабочая высота | рабочая до 3000 м |
хранения до 15000 м | |
Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
Габариты | 313 мм х 142 мм х 108 мм |
Вес | 3,2 кг |

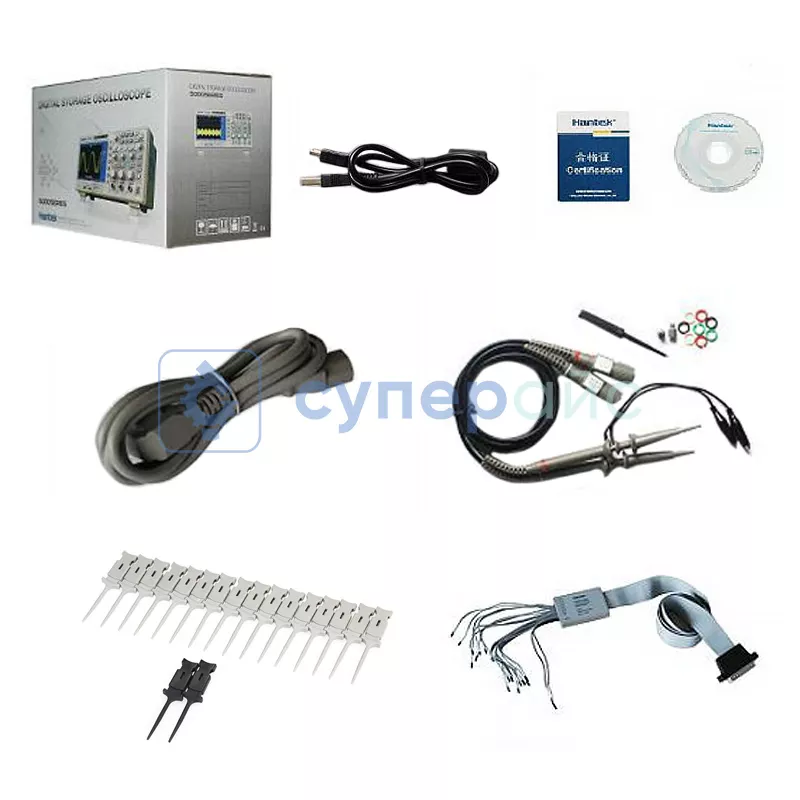

Комплектация |
цифровой осциллограф Hantek MSO5062D - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт кабель BNC - BNC - 1 шт диск с программным обеспечением - 1 шт 16-канальный кабель для логического анализатора - 1 шт инструкция по эксплуатации - 1 шт щупы для логического анализатора - 1 шт |
Осциллограф Hantek MSO5062D
Настольный осциллограф Hantek MSO5062D – это цифровой прибор для измерения и анализа электрических сигналов, у которых устройство может визуализировать форму волны, частоту, амплитуду. Инженеры и техники применяют такое оборудование при разработке, отладке, ремонте электронных устройств. Ниже рассказываем подробнее о характеристиках этой модели, отвечая на возможные вопросы.
Какова конструкция модели?
Этот цифровой осциллограф Hantek располагает двумя каналами. Количество каналов обуславливает возможность одновременного наблюдения и сравнения двух сигналов. Полоса пропускания составляет 60 МГц. Частота дискретизации 1 ГВыб/с (гигавыборка в секунду) в одноканальном режиме помогает захватывать быстрые сигнальные изменения с высокой детализацией. Для двухканального режима показатель составляет 500 МВыб/с.
ЖК-экран на корпусе четко отображает измеряемые параметры.
Что представляет собой встроенный логический анализатор?
Встроенный логический анализатор с 16 каналами расширяет функциональность прибора. Это техническое дополнение применяется для анализа цифровых сигналов в сложных электронных системах. Полоса пропускания логического анализатора составляет 100 МГц.
Какова глубина памяти логического анализатора?
Глубина памяти 512К помогает сохранять большие объемы сведений, захватывать длительные сигнальные последовательности и анализировать короткие образцы. Такая глубина памяти полезна при исследовании сложных или редко повторяющихся образцов на длительных интервалах времени.
Где может применяться такой осциллограф?
MSO5062D выступает универсальным многофункциональным инструментом, который будет полезен в разных областях. В промышленности такая техника нужна для тестирования оборудования, в науке применяется для проведения исследований и экспериментов, а в образовании осциллографы такого типа используют для обучения студентов основам электроники и схемотехники.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
