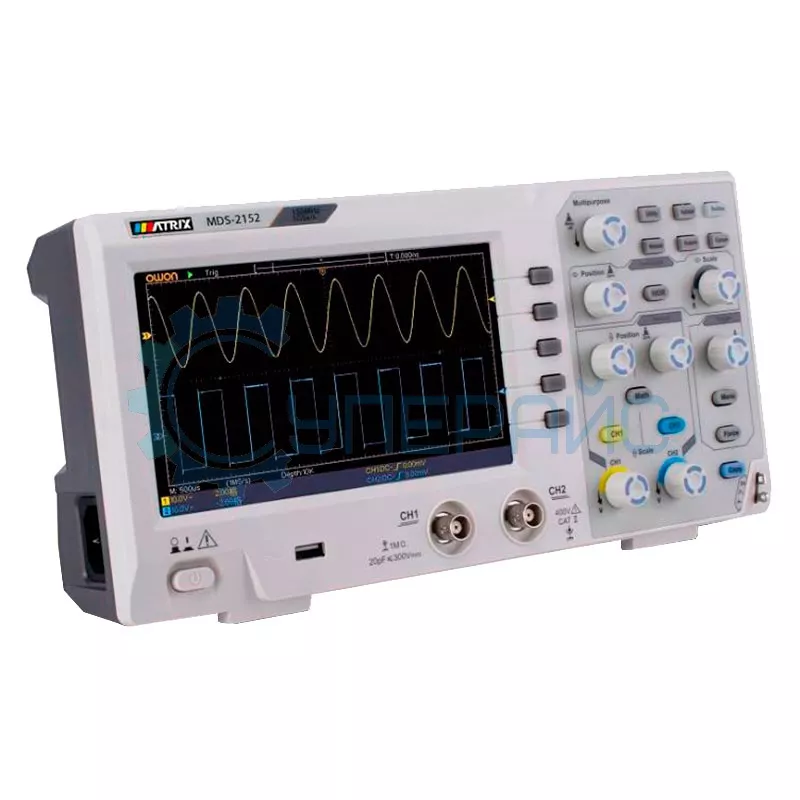

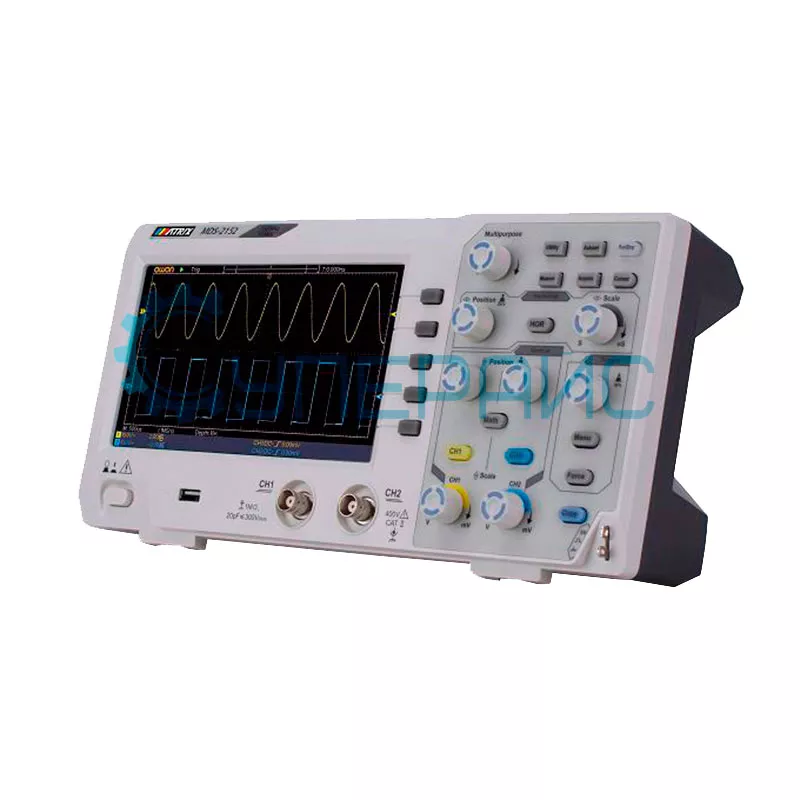

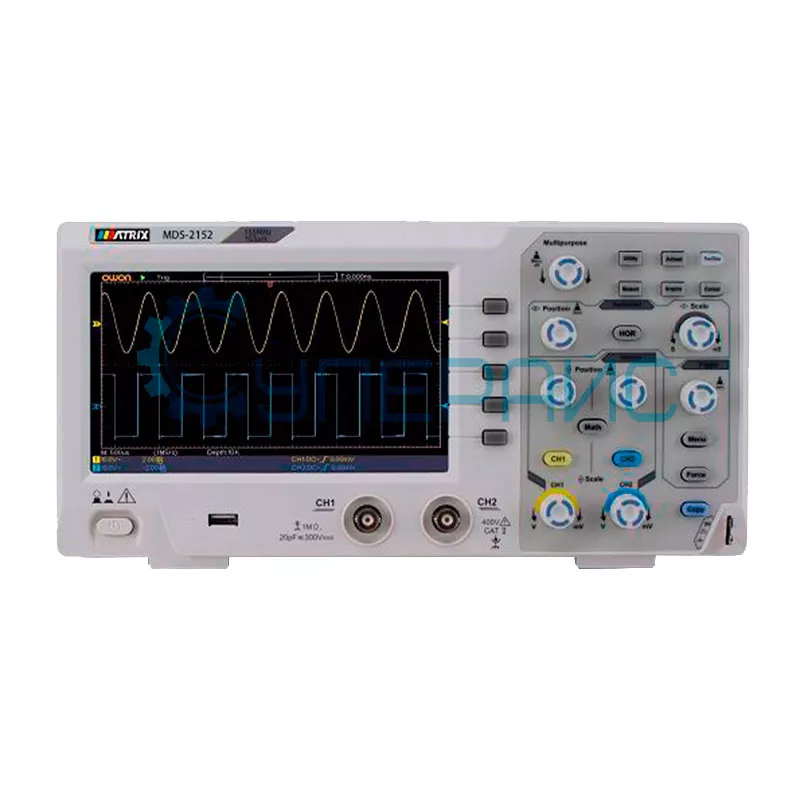

Настольный осциллограф MATRIX MDS-2152
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MATRIX MDS-2152
7524
18213
4771
Телекоммуникации
Обучение и научные исследования
Описание MATRIX MDS-2152
Технические характеристики MATRIX MDS-2152
| Количество каналов | 2 |
| Пропускная способность | 150 МГц |
| Частота дискретизации | 1 Гбит / с |
| Горизонтальная шкала | 2 нс / див - 1000 с / див, шаг за шагом 1 – 2 – 5 |
| Время нарастания | ≤ 3,5 нс |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 20 pF ± 5 pF |
| Изоляция канала | 50 Гц: 100 : 1, 10 МГц: 40 : 1 |
| Максимальное входное напряжение | 400 В |
| Точность по току | ± 3 % |
| Длина записи | 10 К |
| Точность постоянного тока (средняя) | Среднее значение 216: + (3 % показаний + 0,05 деления) для 4 В |
| Коэффициент ослабления датчика | 1 Х, 10 Х, 100 Х. 1000 Х низкочастотный отклик (переменный ток -3 дБ) |
| Низкочастотный ответ (переменный ток, -3 дБ) | 210 Гц (на входе, подключение переменного тока, -3 дБ |
| Частота дискретизации / Точность ретрансляции | ± 100 ppm |
| Интерполяция | sin (x) / x |
| Точность интервала (полная полоса пропускания) | одиночный: ± (1 интервал времени + 100 ppm х считывание + 0,6 нс), среднее значение > 16 : ± (1 интервал времени + 100 частиц на миллион х считывание + 0.4 нс) |
| Входная муфта | постоянный, переменный ток и GND |
| Разрешение по вертикали | 8 бит (2 канала одновременно) |
| Вертикальная чувствительность | 5 мВ / дел - 5 В / дел (на входе) |
| Режим запуска | ± 5 делений |
| Формат сигнала и частота поля | NTSC, PAL и SECAM |
| Измерение курсора | V и Т между курсорами |
| Автоматическое измерение | Vpp, Vavg, среднеквадратичное значение, частота, период, Vmax, Vmin, Vtop, Voase, ширина, превышение, предварительная съемка, время нарастания, время спада, + ширина, - ширина, + рабочий режим, - рабочий режим, задержка, задержка А - В. область, область цикла |
| Математические формы сигнала | +, -, х, / , invert, FFT |
| Объем хранения сигналов | 16 |
| Интерфейс передачи данных | USB |
| Общие характеристики | |
| Дисплей | Цветной ЖК-дисплей 7 дюймовый |
| Разрешение дисплея | 800 х 480 |
| Питание | 100 - 200 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Разрешение дисплея | 800 х 600 |
| Габариты изделия | 301 х 152 х 70 мм |
| Габариты упаковки | 370 х 115 х 180 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,6 кг |

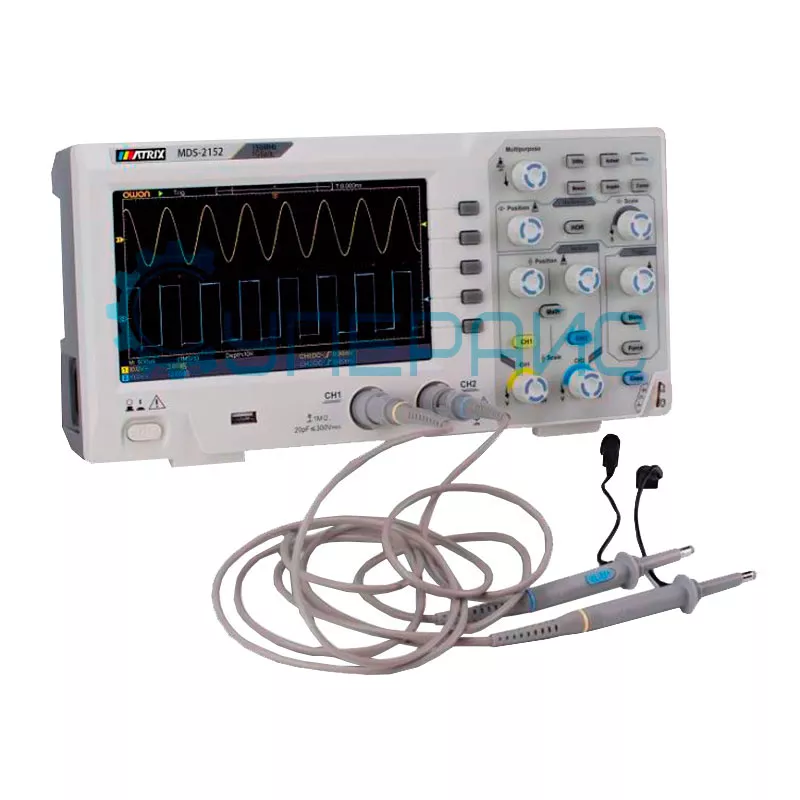

| Комплектация | настольный осциллограф MATRIX MDS-2152 - 1 шт |
|
щуп - 2 шт калибровочный ключ для щупа - 1 шт USB-кабель - 1 шт диск - 1 шт |
|
Настольный цифровой осциллограф Matrix MDS-2152
Настольный осциллограф Matrix MDS-2152 — это измерительный прибор для анализа электрических сигналов с поддержкой usb. Ниже отвечаем на возможные вопросы о модели.
Каковы частота дискретизации и полоса пропускания?
Частота дискретизации составляет 1 Гбит/с. Модель может регистрировать быстропротекающие процессы.
Сочетание такой частоты дискретизации с полосой пропускания 150 МГц обуславливает:
- эффективный анализ сигналов с частотными компонентами до 150 МГц;
- высокую достоверность измерений в основном диапазоне электронных схем;
- возможность получения детализированного представления формы.
Сколько каналов доступно?
Этот USB-осциллограф располагает двумя измерительными каналами для отображения двух различных электрических сигналов, которые можно визуально сравнивать на одном временном масштабе (развертке).
Каковы особенности работы устройства?
Прибор преобразует электрические сигналы в графическое изображение. Устройство подключается к компьютеру через интерфейс USB.
Формат сигнала и чистота поля:
- поддержка стандарта NTSC для диагностики оборудования в Северной Америке и Японии;
- совместимость со стандартом PAL для Западной Европы, Азии и других регионов;
- анализ сигналов стандарта SECAM для Франции, России и Восточной Европы.
Как происходит развертка?
Горизонтальная шкала настраивается от 2 нс до 1000 с. Реализован шаг 1-2-5, позволяющий детально анализировать сигналы разной длительности.
Обзорная таблица осциллографов MATRIX серии MDS-2000
| Характеристики | MDS-2152 | MDS-2252 |
| Полоса пропускания, МГц | 150 | 250 |
| Количество каналов | 2 | |
| Частота дискретизации на канал, Гбит/сек | 1 | |
| Время нарастания, нс | ≤ 3,5 | ≤ 1,7 |
| Глубина памяти | 10 К | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Объем хранения сигналов | 16 | |
| Интерфейс | USB | |
| Дисплей | Цветной ЖК-дисплей 7 дюймовый, 800 х 400 | |
