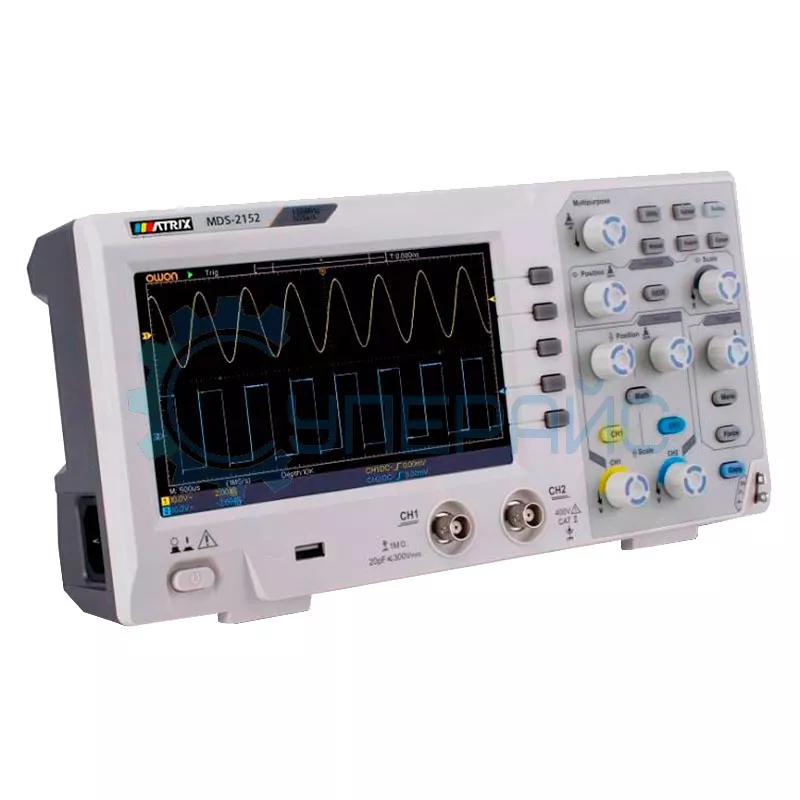

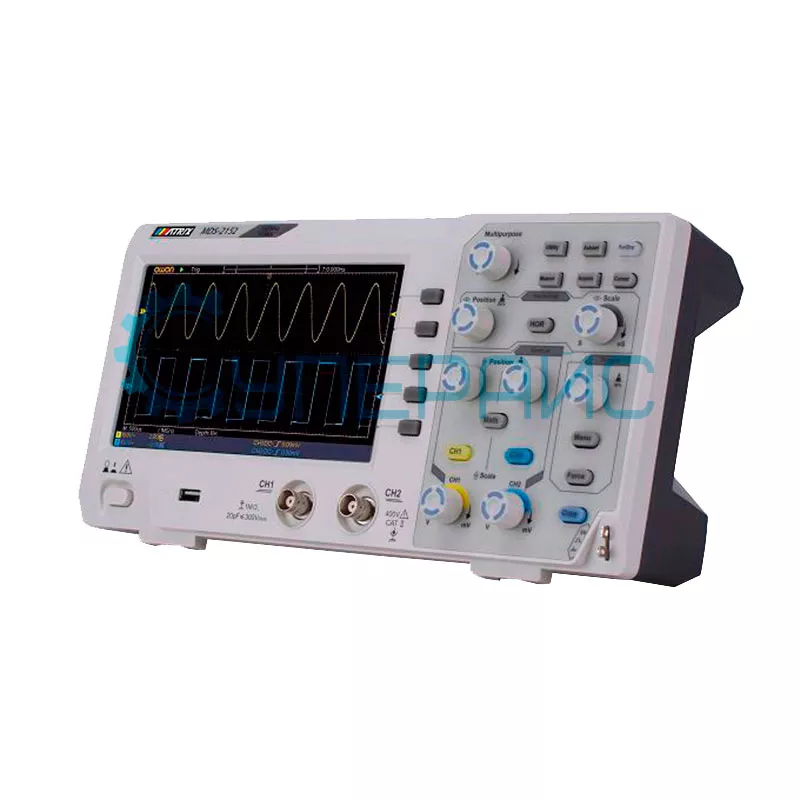

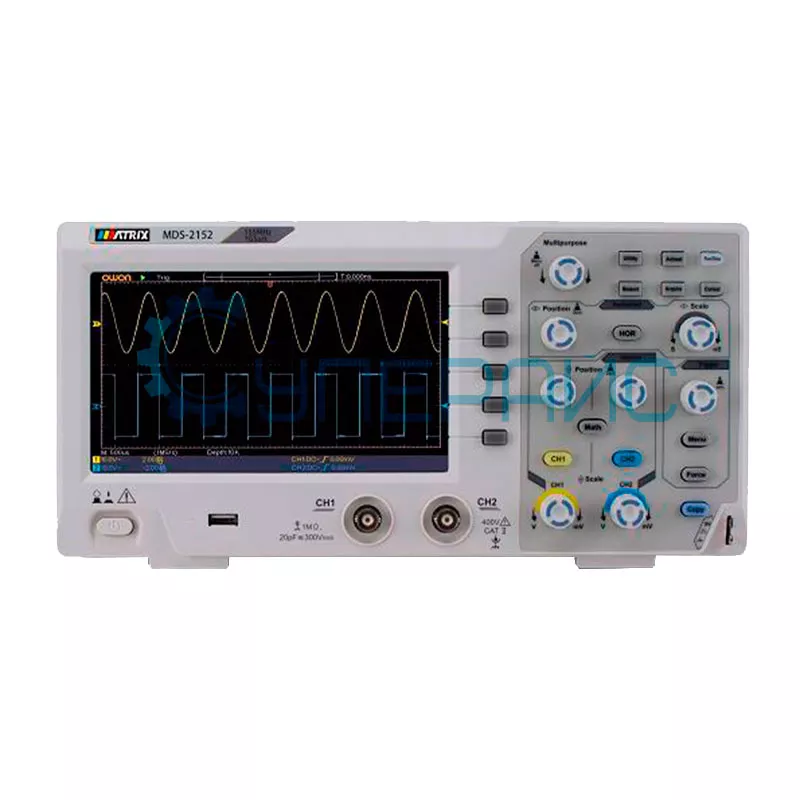

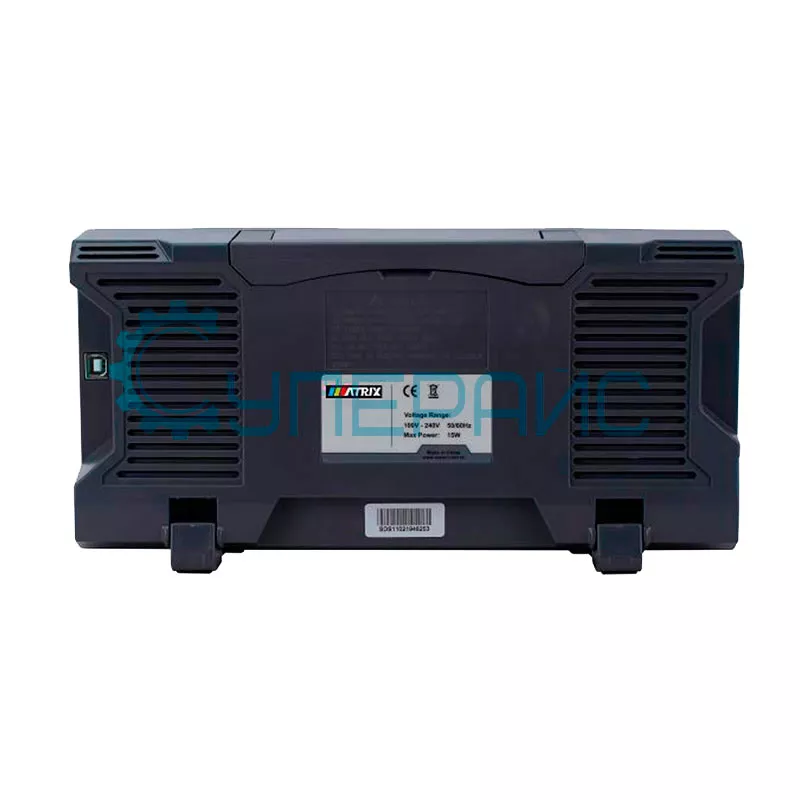

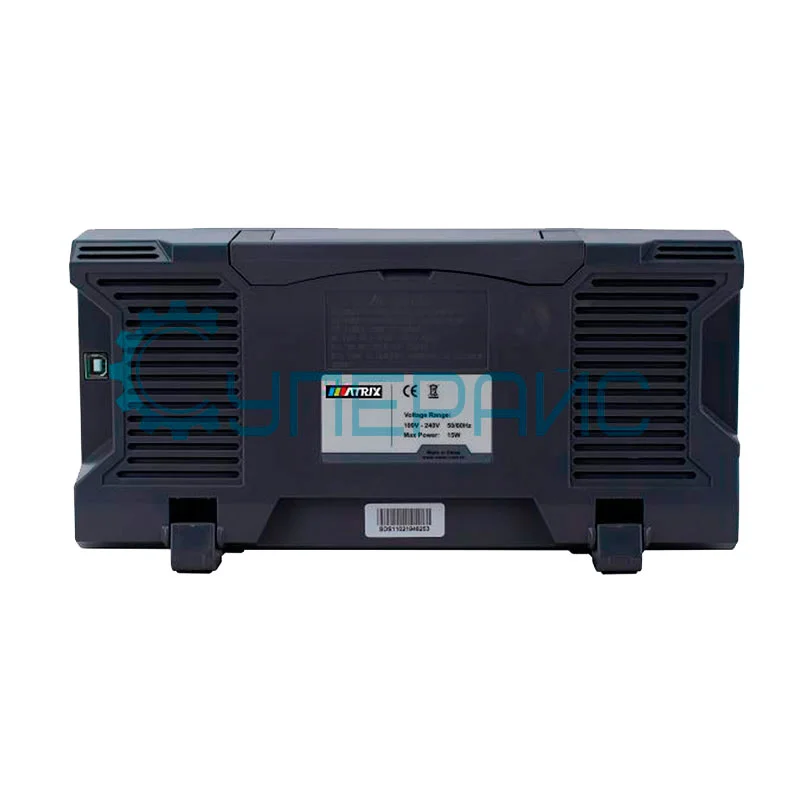

Настольный цифровой осциллограф MATRIX MDS-2252
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MATRIX MDS-2252
Телекоммуникации
Обучение и научные исследования
Описание MATRIX MDS-2252
Технические характеристики MATRIX MDS-2252
| Количество каналов | 2 |
| Пропускная способность | 250 МГц |
| Частота дискретизации | 1 Гбит / с |
| Горизонтальная шкала | 2 нс / див - 1000 с / див, шаг за шагом 1 – 2 – 5 |
| Время нарастания | ≤ 1,7 нс |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 20 pF ± 5 pF |
| Изоляция канала | 50 Гц: 100 : 1, 10 МГц: 40 : 1 |
| Максимальное входное напряжение | 400 В |
| Точность по току | ± 3 % |
| Длина записи | 10 К |
| Точность постоянного тока (средняя) | Среднее значение 216: + (3 % показаний + 0,05 деления) для 4 В |
| Коэффициент ослабления датчика | 1 Х, 10 Х, 100 Х. 1000 Х низкочастотный отклик (переменный ток -3 дБ) |
| Низкочастотный ответ (переменный ток, -3 дБ) | 210 Гц (на входе, подключение переменного тока, -3 дБ |
| Частота дискретизации / Точность ретрансляции | ± 100 ppm |
| Интерполяция | sin (x) / x |
| Точность интервала (полная полоса пропускания) | одиночный: ± (1 интервал времени + 100 ppm х считывание + 0,6 нс), среднее значение > 16 : ± (1 интервал времени + 100 частиц на миллион х считывание + 0.4 нс) |
| Входная муфта | постоянный, переменный ток и GND |
| Разрешение по вертикали | 8 бит (2 канала одновременно) |
| Вертикальная чувствительность | 5 мВ / дел - 5 В / дел (на входе) |
| Режим запуска | ± 5 делений |
| Формат сигнала и частота поля | NTSC, PAL и SECAM |
| Измерение курсора | V и Т между курсорами |
| Автоматическое измерение | Vpp, Vavg, среднеквадратичное значение, частота, период, Vmax, Vmin, Vtop, Voase, ширина, превышение, предварительная съемка, время нарастания, время спада, + ширина, - ширина, + рабочий режим, - рабочий режим, задержка, задержка А - В. область, область цикла |
| Математические формы сигнала | +, -, х, / , invert, FFT |
| Объем хранения сигналов | 16 |
| Интерфейс передачи данных | USB |
| Общие характеристики | |
| Дисплей | Цветной ЖК-дисплей 7 дюймовый |
| Разрешение дисплея | 800 х 400 |
| Питание | 100 - 200 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Габариты изделия | 301 х 152 х 70 мм |
| Габариты упаковки | 372 х 110 х 180 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,623 кг |

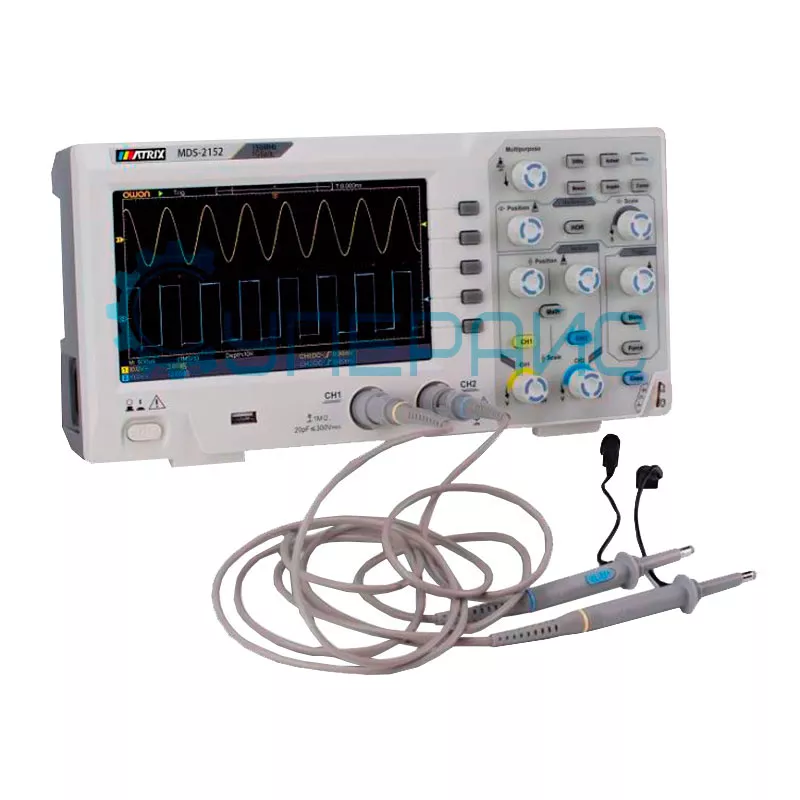

| Комплектация | настольный осциллограф MATRIX MDS-2252 - 1 шт |
Универсальный осциллограф MATRIX MDS-2252
MATRIX MDS-2252 – это настольная версия цифрового осциллографа, которая подойдёт для решения большого списка задач в области исследований электрических сигналов. Устройство помогает в наблюдениях за амплитудными и временными параметрами сигнала, а также служит в целях измерения и записи. Назначением устройства выступает предоставление информации в наглядном виде.
Настольный осциллограф MDS-2252 располагает двумя каналами и полосой пропускания в 250 МГц, что делает его удобным инструментом, который даёт возможность наблюдать два сигнала одновременно, а также сравнивать таковые между собой. Кроме того, оператор может измерить длину волны или импульса. Ввиду высокой частоты дискретизации прибор способен достоверно воспроизводить принятую информацию для дальнейшего визуального восприятия. Входная муфта включает разъёмы постоянного и переменного тока, а также разъём заземления.
Осциллограф DSO MATRIX может проводить измерения курсора, а также автоматические измерения таких показателей, как, например, период, ширина, превышение и целого ряда других. Подойдёт для диагностики электрооборудования. Данные, полученные в ходе измерений, можно передавать на внешние устройства при помощи USB.
Корпус оборудован цветным ЖК-дисплеем. Модель компактна, имеет небольшой вес, не создаёт трудностей при транспортировке и хранении. Легко разместить в самых разных производственных или лабораторных условиях.
Обзорная таблица осциллографов MATRIX серии MDS-2000
| Характеристики | MDS-2152 | MDS-2252 |
| Полоса пропускания, МГц | 150 | 250 |
| Количество каналов | 2 | |
| Частота дискретизации на канал, Гбит/сек | 1 | |
| Время нарастания, нс | ≤ 3,5 | ≤ 1,7 |
| Глубина памяти | 10 К | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Объем хранения сигналов | 16 | |
| Интерфейс | USB | |
| Дисплей | Цветной ЖК-дисплей 7 дюймовый, 800 х 400 | |
