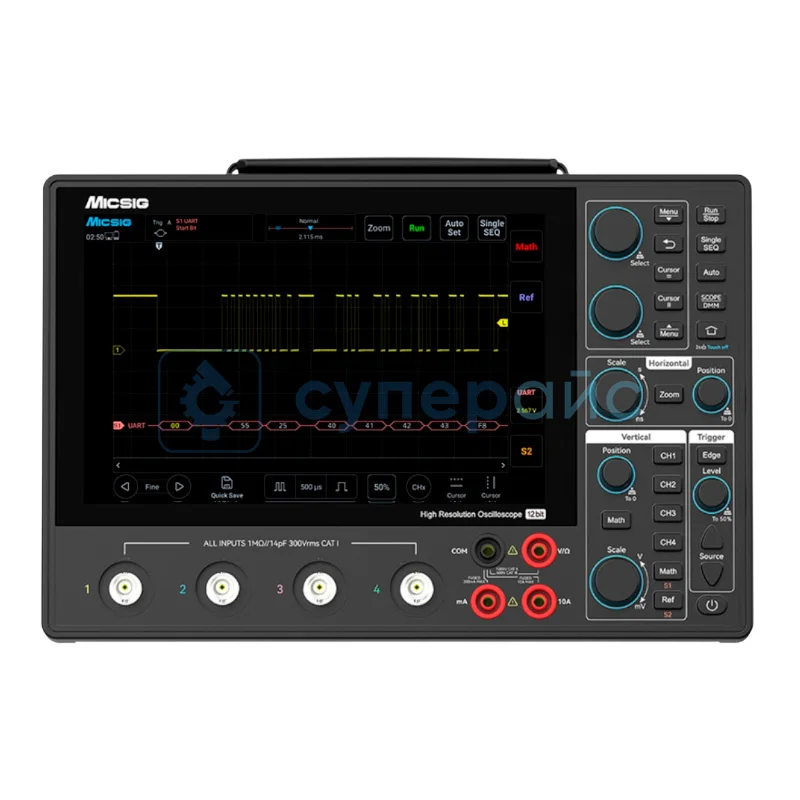

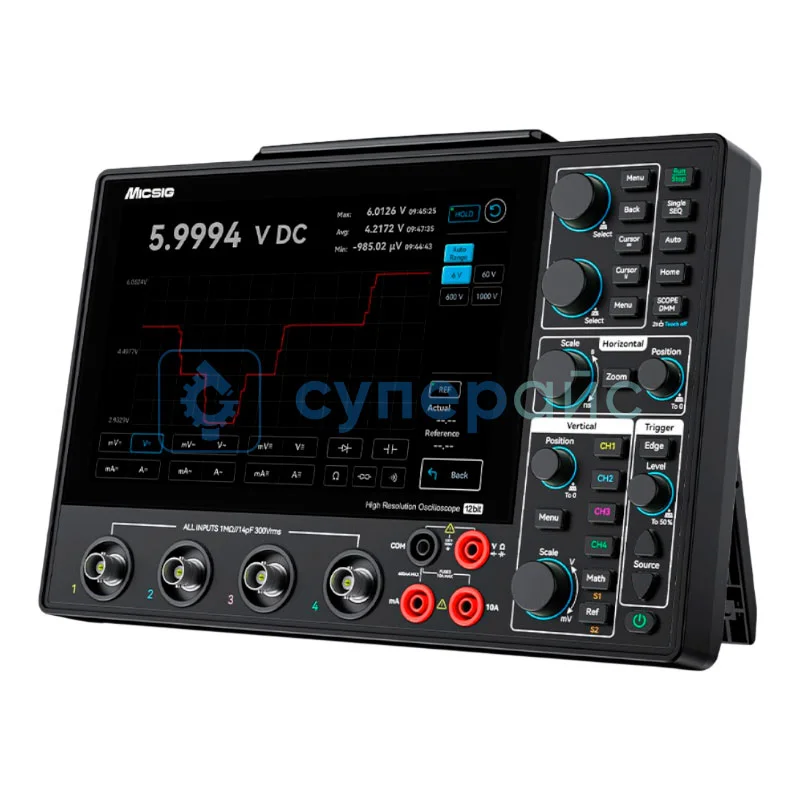

Осциллограф цифровой Micsig MHO14-200
70 290 ₽
70 290 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
82589
Модель (серия)
MHO14-200
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig MHO14-200
Общие данные
Артикул (код товара)
82589
Производитель (бренд)
Модель (серия)
MHO14-200
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
BNC
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Описание Micsig MHO14-200
Технические характеристики Micsig MHO14-200
| Количество аналоговых каналов | 4 |
| Полоса пропускания (3 дБ) | 200 МГц |
| Время нарастания | ≤ 1,75 нс |
| Частота дискретизации |
1 ГВыб/с (один канал) 500 МВыб/с (два канала) 250 МВыб/с (четыре канала) |
| Глубина памяти |
110 Мпт (один канал) 55 Мпт (два канала) 27,5 Мпт (четыре канала) |
| Скорость захвата формы сигнала | 50 000 сиг/с |
| Вертикальное разрешение | 12 бит |
| Уровень собственного шума | < 85 мкВ СКЗ (1 мВ/дел, 1 МОм) |
| Точность усиления по постоянному току | ≤ ±1,0% |
| Сегментированная память | есть (до 10 000 сегментов) |
| Аппаратный частотомер | 6-разрядный, для каждого аналогового канала |
| Самокалибровка | есть |
| Вертикальная система | |
| Входной импеданс | 1 МОм ±1% |
| Связь | DC, AC, GND |
| Вертикальный масштаб | 1 мВ/дел – 10 В/дел |
| Макс. входное напряжение | CAT I 300 В (СКЗ) / 400 В (пик.) |
| Изоляция каналов |
> 40 дБ (≤ 100 МГц) > 35 дБ (≥ 100 МГц) |
| Коэффициент ослабления пробника | 1x – 10 000x (последовательность 1-2-5) |
| Фильтры полосы пропускания | 20 МГц, ВЧ/НЧ фильтры |
| Горизонтальная система | |
| Горизонтальный масштаб | 2 нс/дел – 1 кс/дел |
| Режим Roll mode | 100 мс/дел – 1 кс/дел |
| Точность временной развертки | 20 ppm |
| Горизонтальные деления | 11 дел |
| Система триггеров | |
| Режимы триггера | авто, нормальный, одиночный |
| Уровень триггера | ±5 дел от центра экрана |
| Время подавления триггера | 200 нс – 10 с |
| Типы триггера | фронт, длительность импульса, логический, N-ый фронт, короткий импульс (Runt), наклон, тайм-аут, видео, последовательные протоколы |
| Декодирование протоколов | RS-232 / 422 / 485 / UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B |
| Система выборки и измерения | |
| Режимы выборки | реальное время, усреднение, огибающая |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256 |
| Количество огибающих | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
| Автоматические измерения | период, частота, время нарастания, время спада, задержка, положительный коэффициент заполнения, отрицательный коэффициент заполнения, положительная длительность импульса, отрицательная длительность импульса, длительность пачки импульсов, положительный выброс, отрицательный выброс, фаза, размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, СКЗ, СКЗ по первому периоду, среднее, среднее по первому периоду, СКЗ по переменной составляющей, положительный наклон, отрицательный наклон |
| Математические функции | FFT (до 360 тыс. точек), +, –, ×, ÷, интеграл, дифференциал, AX+B, расширенные формулы с функциями (sin, cos, tan, log, sqrt, abs и др.) |
| Мультиметр | |
| Постоянное напряжение |
1000 В / 600 В / 60 В / 6 В ± (0,03 % + 5 ед.) 600 мВ ± (0,03 % + 5 ед.) |
| Переменное напряжение |
1000 В / 600 В / 60 В / 6 В ± (0,3 % + 15 ед.) 600 мВ ± (0,3 % + 15 ед.) |
| Постоянный ток |
10 А / 6 А ± (0,2 % + 5 ед.) 600 мА / 60 мА ± (0,15 % + 5 ед.) |
| Сопротивление |
60 Ом – 6 МОм ± (0,1 % + 5 ед.) 60 МОм ± (0,2 % + 10 ед.) |
| Ёмкость | 10 нФ – 1 мФ ± (3 % + 30 ед.) |
| Проверка диодов | 0,0000 В – 3,0000 В |
| Прозвонка цепей | звуковой сигнал при < 50 Ом |
| Общие характеристики | |
| Дисплей |
8" TFT LCD ёмкостный сенсорный экран Разрешение 1280 x 800 пикселей Сетка 11 x 10 делений Режимы развёртки: YT, XY, Roll, Zoom |
| Интерфейсы | USB 3.0 Host, USB Type-C, LAN, HDMI, Trigger Out, калибровочный выход 1 кГц / 2 Впик-пик, разъем питания DC |
| Поддерживаемые языки | китайский, английский, испанский, португальский, русский, турецкий, японский, корейский, французский, арабский и другие |
| Операционная система | Android |
| Встроенное ПО | App Store, браузер, осциллограф, календарь, часы, галерея, калькулятор, руководство пользователя, электронные инструменты, файловый менеджер, WPS Office, ES File Explorer |
| Управление | поддержка ПК-ПО, мобильное приложение (Android / iOS), поддержка команд SCPI |
| Встроенная память | 32 ГБ |
| Питание |
100 - 240 В, 50 / 60 Гц (вход) 12 В, 5 А (выход) |
| Потребляемая мощность | < 60 Вт |
| Аккумулятор | 3,7 В, 16000 мА·ч (литий-ионный) |
| Рабочая температура | 0 - 45 °C |
| Температура хранения | -40 - 60 °C |
| Габариты | 265 x 174 x 31 мм |
| Вес | 1,73 кг |
| Комплектация |
осциллограф Micsig MHO14-200 — 1 шт пассивный пробник — 4 шт щупы мультиметра — 1 пара блок питания — 1 шт сетевой шнур — 1 шт краткое руководство — 1 шт сертификат калибровки — 1 шт аккумулятор — 1 шт |
