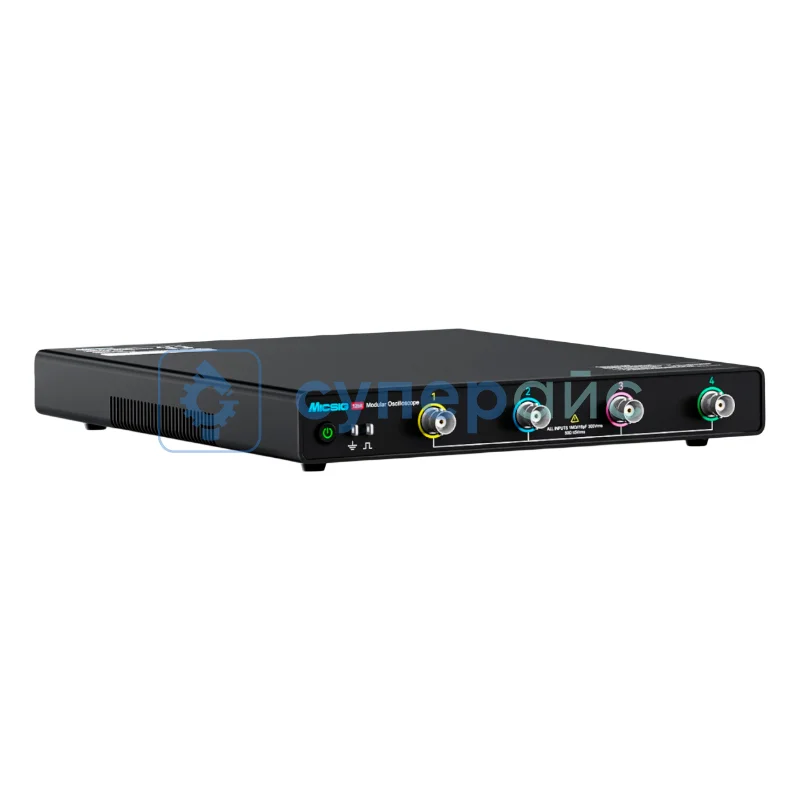

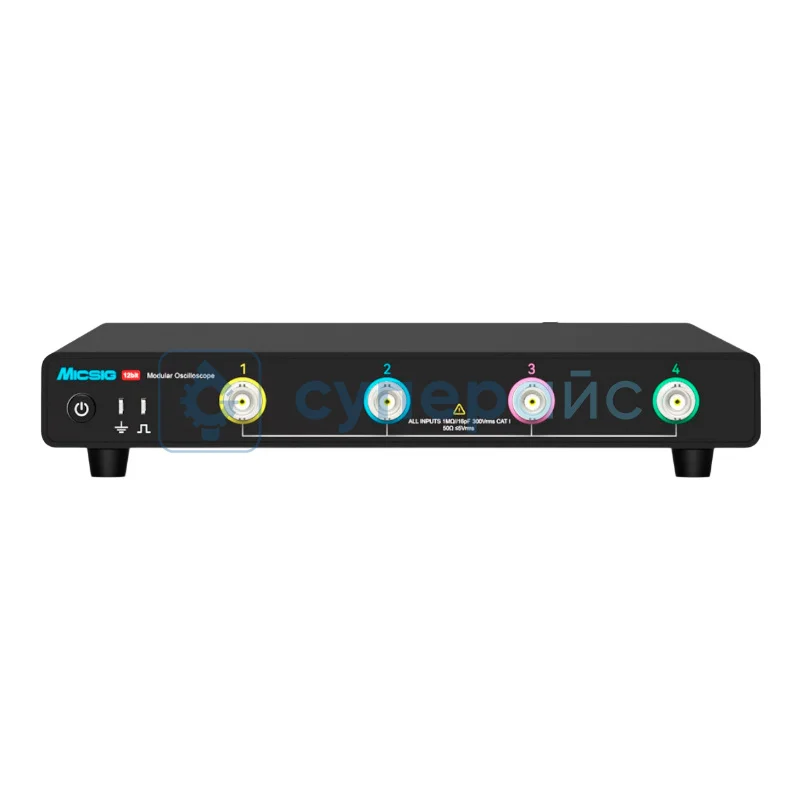

Осциллограф цифровой Micsig MO34-500Pro
1 192 090 ₽
1 192 090 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
82571
Модель (серия)
MO34-500Pro
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig MO34-500Pro
Артикул (код товара)
82571
Модель (серия)
MO34-500Pro
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Показать больше
Показать меньше
Описание Micsig MO34-500Pro
Технические характеристики Micsig MO34-500Pro
| Количество аналоговых каналов | 4 |
| Полоса пропускания (3 дБ) | 500 МГц |
| Время нарастания | ≤ 0,7 нс |
| Частота дискретизации |
3 ГВыб/с (при открытых CH1 и CH2 или CH3 и CH4) 1,5 ГВыб/с (при открытых CH1 и CH2 или CH3 и CH4 одновременно) |
| Глубина памяти |
360 Мб (при открытых CH1 и CH2 или CH3 и CH4) 180 Мб (при открытых CH1 и CH2 или CH3 и CH4 одновременно) |
| Скорость захвата формы сигнала | 230 000 сиг/с |
| Вертикальное разрешение | 12 бит |
| Уровень собственного шума | < 85 мкВ СКЗ (1 мВ/дел, 1 МОм) |
| Точность усиления по постоянному току | ≤ ±1,0 % |
| Самокалибровка | есть |
| Управление | поддержка ПК-ПО, SCPI команд, вторичной разработки, высокоскоростной передачи данных |
| Вертикальная система | |
| Входной импеданс | 1 МОм ±1% || 50 Ом ±1 % |
| Связь | DC, AC, GND |
| Вертикальный масштаб |
1 мВ/дел – 10 В/дел (1 МОм) 1 мВ/дел – 1 В/дел (50 Ом) |
| Вертикальное смещение |
±2,5 В (пробник x1, < 500 мВ/дел) ±125 В (пробник x1, ≥ 500 мВ/дел) |
| Макс. входное напряжение |
CAT I 300 В (СКЗ) / 400 В (пик.) (1 МОм) 5 В (СКЗ) (50 Ом) |
| Изоляция каналов | > 40 дБ (≤ 100 МГц), > 35 дБ (> 100 МГц) |
| Коэффициент ослабления пробника | 1x – 10 000x (последовательность 1-2-5) |
| Фильтры полосы пропускания | 20 МГц, ВЧ / НЧ фильтры |
| Горизонтальная система | |
| Горизонтальный масштаб | 1 нс/дел – 1 кс/дел |
| Режим Roll mode | 100 мс/дел – 1 кс/дел |
| Точность временной развертки | 20 ppm |
| Горизонтальные деления | 12 дел |
| Система триггеров | |
| Режимы триггера | авто, нормальный, одиночный |
| Уровень триггера | ±5 дел от центра экрана |
| Время подавления триггера | 200 нс – 10 с |
| Связь триггера | DC, AC (110 Гц), НЧ (58 кГц), ВЧ (58 кГц), подавление шума (18 МГц) |
| Типы триггера | фронт, длительность импульса, логический, N-ый фронт, короткий импульс (Runt), наклон, тайм-аут, видео, последовательные протоколы |
| Декодирование протоколов | RS-232 / 422 / 485 / UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B |
| Система выборки и измерения | |
| Режимы выборки | реальное время, усреднение, огибающая |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256 |
| Количество огибающих | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
| Аппаратный частотомер | 6-разрядный, для каждого аналогового канала |
| Автоматические измерения | период, частота, время нарастания, время спада, задержка, положительный коэффициент заполнения, отрицательный коэффициент заполнения, положительная длительность импульса, отрицательная длительность импульса, длительность пачки импульсов, положительный выброс, отрицательный выброс, фаза, размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, СКЗ, СКЗ по первому периоду, среднее, среднее по первому периоду, СКЗ по переменной составляющей, положительный наклон, отрицательный наклон |
| Математические функции | FFT (до 360 тыс. точек), +, –, ×, ÷, интеграл, дифференциал, AX+B, расширенные формулы с функциями (sin, cos, tan, log, sqrt, abs и др.) |
| Общие характеристики | |
| Поддерживаемые языки | китайский, английский, испанский, португальский, русский, турецкий, японский, корейский, французский, арабский и другие |
| Питание |
100 - 240 В, 50 / 60 Гц (вход) 24 В, 5 А (выход) |
| Операционная система | Android |
| Встроенное ПО | App Store, браузер, осциллограф, календарь, часы, галерея, калькулятор, руководство пользователя, электронные инструменты, файловый менеджер |

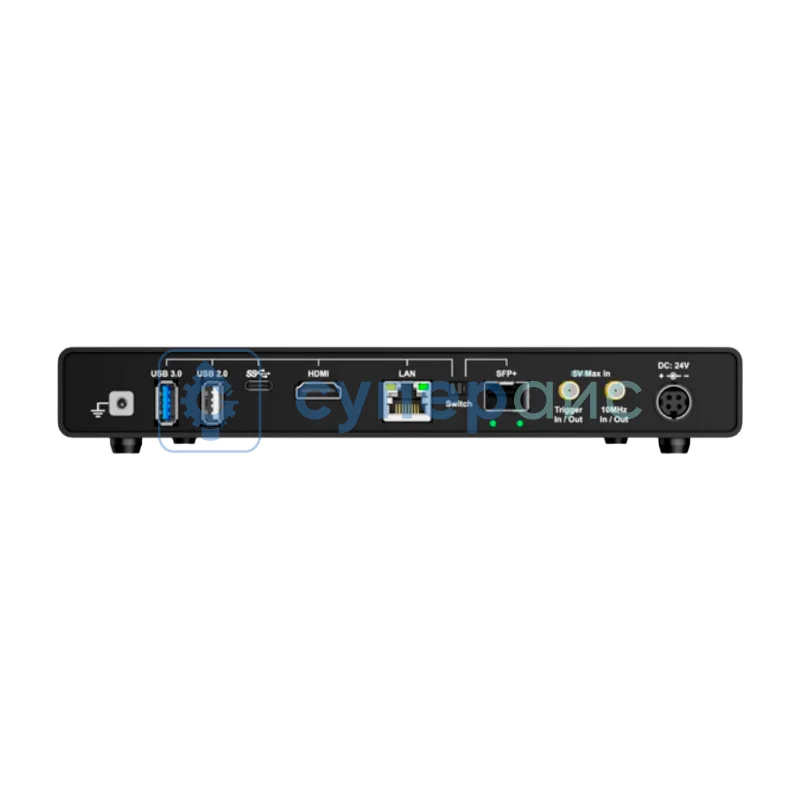

| Интерфейсы | USB 3.0 / 2.0 Host, USB Type-C, LAN, SFP+, HDMI, Trigger In / Out, 10 MHz Clock In / Out, 14-контактный авиационный разъем питания |
| Подключение дисплея | HDMI (прямое подключение к монитору, разрешение 1920 x 1200) |
| Встроенная память | 32 ГБ |
| Потребляемая мощность | < 120 Вт |
| Рабочая температура | 0 – 45 °C |
| Температура хранения | -40 – 60 °C |
| Высота для монтажа в стойку | 3 см |
| Габариты | 224,5 x 30 x 264,3 мм |
| Вес | 1,842 кг |
| Комплектация |
осциллограф Micsig MO34-500Pro — 1 шт пассивный пробник — 4 шт блок питания — 1 шт сетевой шнур — 1 шт аппаратное и программное обеспечение — 1 комплект краткое руководство — 1 шт |
