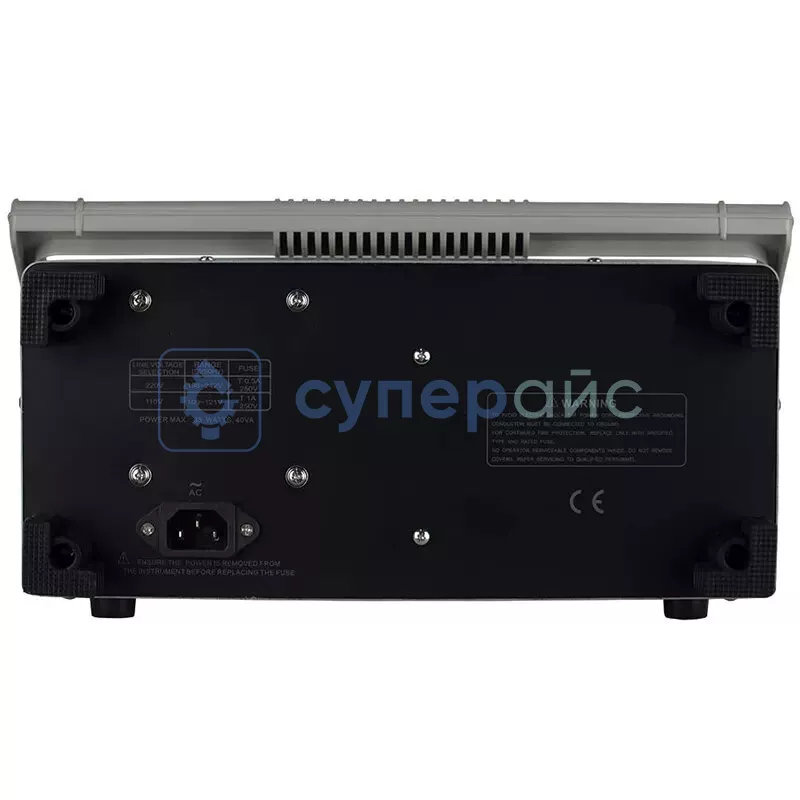

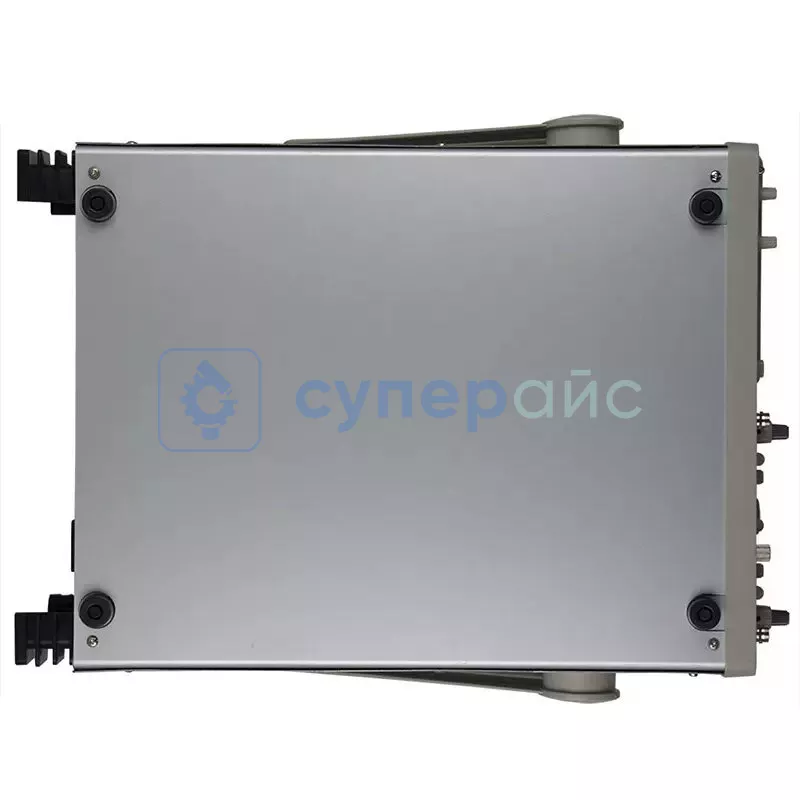

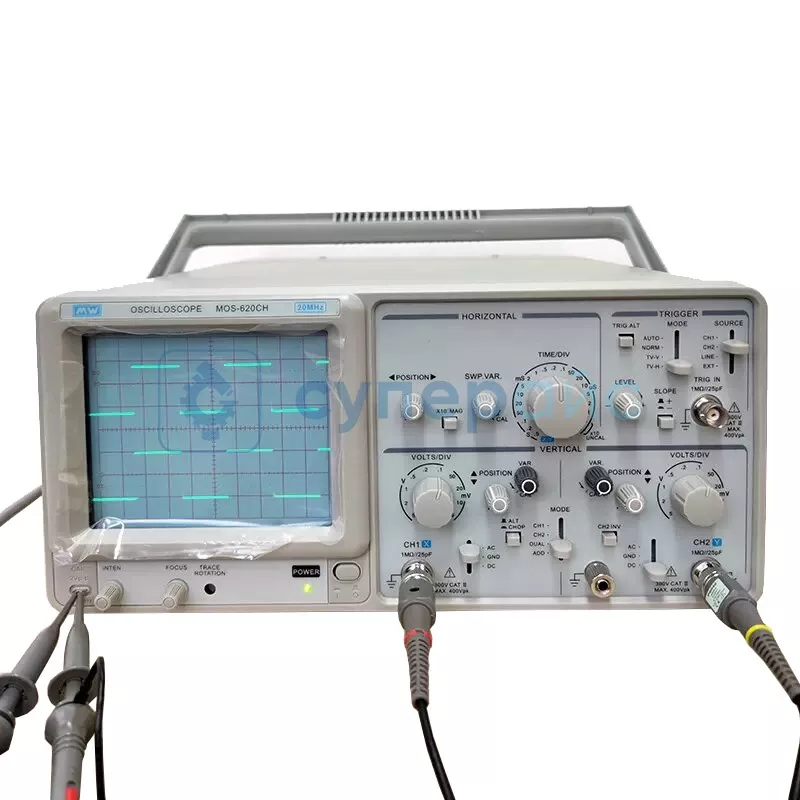

Аналоговый осциллограф MW MOS-620CH (2 канала, 20 МГц)
Артикул (код товара): 24251
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
43 790 ₽
43 790 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24251
Модель (серия)
MOS-620CH
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MW MOS-620CH
Общие данные
Артикул (код товара)
24251
Производитель (бренд)
Модель (серия)
MOS-620CH
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Описание MW MOS-620CH
Технические характеристики MW MOS-620CH
| Количество каналов | 2 |
| Полоса пропускания | 20 МГц |
| Время сканирования | 0,2 мксек - 0,5 сек / дел, 20 шагов в порядке 1-2-5 |
| Точность сканирования | ± 3 % |
| Сканирование | 10 дел |
| Точность времени сканирования | х 10 MAG: ± 5 % (20 - 50 нс без коррекции) |
| Линейность | ± 5 % х 10 MAG: 10 % (0,2 с - 1 мкс) |
| Полоса пропускания постоянного тока | 500 кГц |
| Отличность фаз XY | меньше или равна 3° (между постоянным током - 50 кГц) |
| Вертикальная система | |
| Чувствительность | 5 мВ - 5 В / дел, разделена на 10 уровней в порядке 1-2-5 |
| Чувствительность прецизионной точной настройки | ≤ 3 % или меньше шкалы индикации панели |
| Полоса пропускания | постоянный ток - 20 МГц / постоянный ток - 40 МГц / постоянный ток - 50 МГц |
| Связь по переменному току | менее 10 Гц (для частотной характеристики 8 DIV 100 кГц -3 дБ) |
| Время нарастания | 17,5 нс |
| Сдвиг баланса постоянного тока | 5 мВ - 5 В / дел: ± 0,5 дел |
| Линейность | когда сигнал перемещается вертикально в центре сетки (2 DIV), изменение амплитуды составляет <+ 0,1 DIV |
| Частота прерывистого повторения | 250 кГц |
| Входное соединение | AC / GND / DC |
| Максимальное входное напряжение | 300 В от пика до пика (переменный ток: частота < 1 кГц) |
| Подавления синфазного сигнала | > 50 : 1 при синусойдальном сигнале 50 кГц |
| Изоляция между двумя каналами (в диапазоне 5 мВ / дел) | > 1000 : 1, 50 кГц: > 30 : 1, 15 МГц / 30:1 35 МГц / > 30 : 1 45 МГц |
| Триггер | |
| Источник запуска | CH1, CH2, LINE, EXT |
| Переменный ток | 20 Гц во всей полосе частот |
| Чувствительность |
20 Гц - 2 МГц: 1 DIV; TRIG - ALT: 2 DIV; EXT: 200 мВ; 2 - 20 МГц: 1,5 дел; TRIG - ALT: 3 DIV; EXT: 800 мВ; 20 40 МГц: 2,5 дел; 40 - 50 МГц: 3 DIV; TV: синхроимпульс > 1 DIV (EXT: 1 В) |
| Режимы триггера | автоматический, нормальный, TV-сигнал, импульс |
| Входное сопротивление | 1 MОм / 25пФ |
| Калибровочный сигнал | |
| Форма волны | прямоугольная |
| Частота | 1 кГц |
| Рабочий цикл | 48 : 52 |
| Выходное напряжение | 2 В (пик-пик) ± 2 % |
| Входное сопротивление | 1 кОм |
| Общие характеристики | |
| Дисплей | 6-дюймов, отображение прямоугольной и внутренней шкалы |
| Напряжение ускорителя дисплея | 2 кВ (20 МГц), 12 кВ (40 МГц) |
| Источник питания | 110 B / 220 В переменного тока ± 10 % |
| Габариты | 510 x 400 x 255 мм |
| Вес | 8 кг |
| Вес брутто | 9,05 кг |
| Комплектация |
цифровой осциллограф MW MOS-620CH - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт кабель питания - 1 шт сертификат соответствия - 1 шт руководство пользователя - 1 шт |
