Настольный осциллограф Hantek MSO5102D (2 канала, 100 МГц)
53 750 ₽
53 750 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
4928
Модель (серия)
MSO5102D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek MSO5102D
Артикул (код товара)
4928
Модель (серия)
MSO5102D
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание Hantek MSO5102D
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek MSO5102D
| Характеристики настольного осциллографа | |
| Серия | MSO5000D |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
1 Мб в одноканальном режима 512 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 40 с / дел, 2, 4, 8 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение |
8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <3.5 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
| EXT: ± 1.2 В | |
| EXT/5: ± 6 В | |
| Чувствительность триггера | CH1: 1,5 дел 10 МГц-100 МГц |
| CH2: 2 дел 100 МГц и выше | |
| EXT: 200 мВ 100 МГц, 350 мВ 100 МГц-200 МГц | |
| EXT/5: 1 В 100 МГц, 1.75 В 100 МГц-200 МГц | |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| EXT: ± (6 % от настройки + 40 мВ) | |
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, =, ≠ |
|
отрицательная полярность импульса >, <, =, ≠ |
|
| Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска |
CH1, CH2 |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, =, ≠ |
|
отрицательный наклон >, <, =, ≠ |
|
| Источник запуска | CH1, CH2 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
|
Запуск по частоте |
|
| Разрешение считывания | 6 цифр |
|
Точность |
± 30 ppm |
| Диапазон частот |
переменный ток, от 4Гц номинальной полосы пропускания |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
|
Автоматическое измерение |
Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |

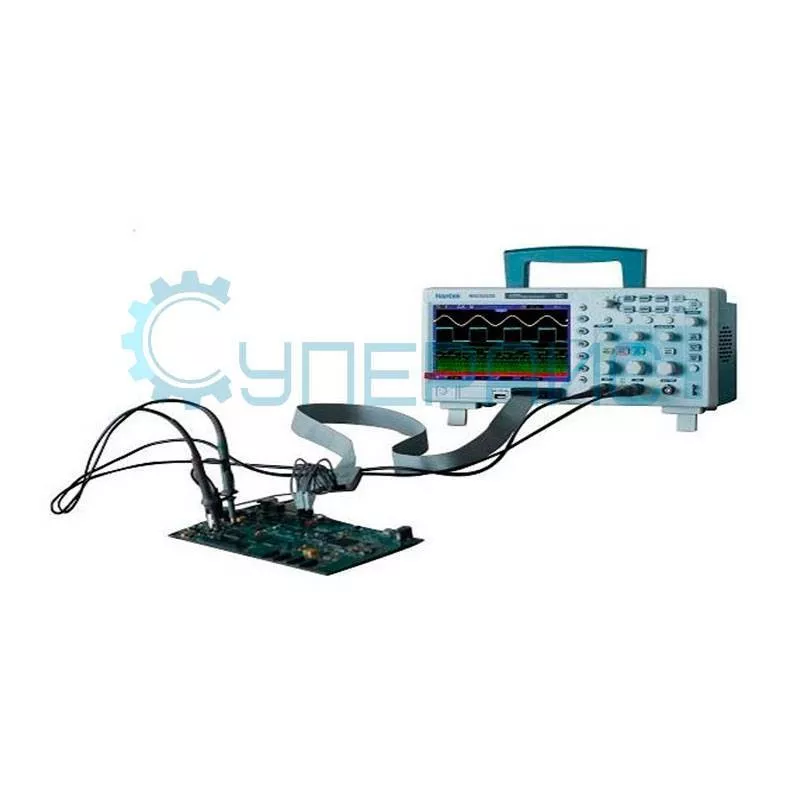

| Логический анализатор | |
| Количество каналов | 16 |
| Полоса пропускания | 100 МГц |
| Диапазон входного уровня | -60 В - 60 В |
| Диапазон логических элементов | -8 В - 8 В |
| Глубина памяти | 512К |
| Max частота дискретизации | 500 МГц |
| Совместимый вход | TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
| Габариты | 385 x 195 x 240 мм |
| Вес | 3,05 кг |

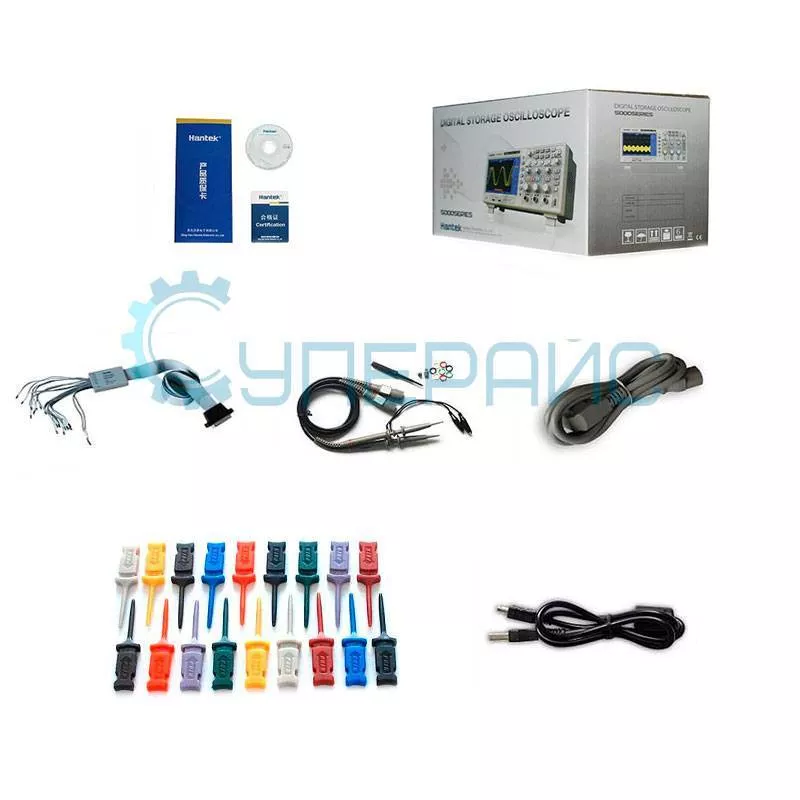

| Комплектация | цифровой осциллограф Hantek MSO5102D - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт кабель BNC - BNC - 1 шт диск с программным обеспечением - 1 шт 16-канальный кабель для логического анализатора - 1 шт инструкция по эксплуатации - 1 шт щупы для логического анализатора - 1 шт |

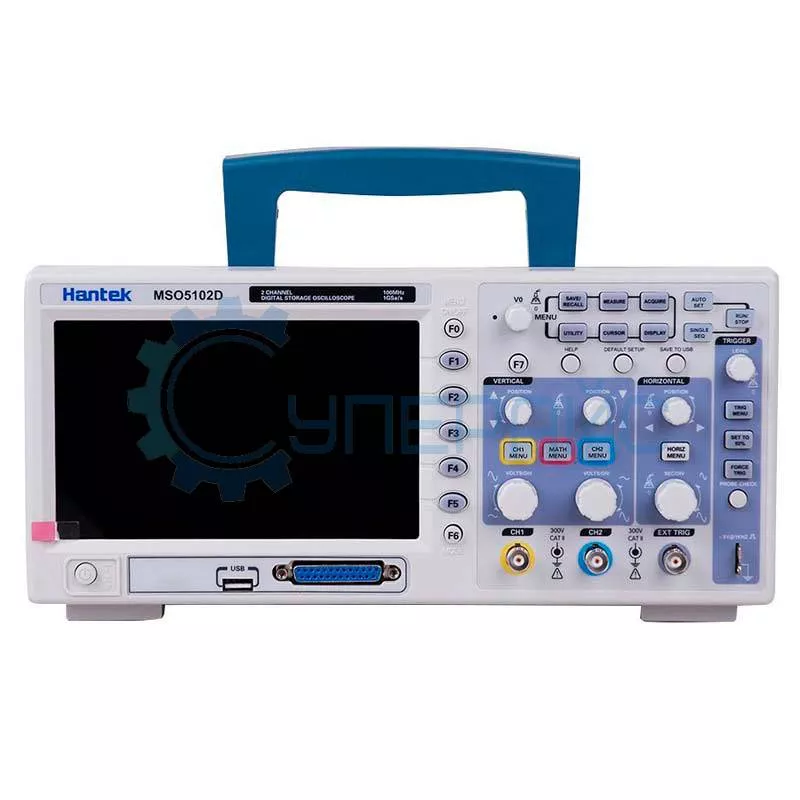

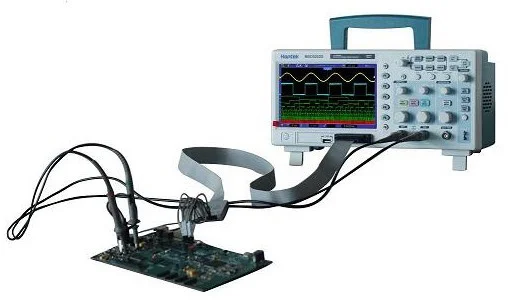

Лабораторный осциллограф Hantek MSO5102D
Hantek MSO5102D - это многофункциональный 2-х канальный цифровой осциллограф с пятью режимами триггера и полосой пропускания 100 МГц. Благодаря большому 7-дюймовому цветному дисплею 800x480 следить за показаниями сигналов на осциллографе значительно удобнее и проще. Размер памяти составляет 1 Мб в одноканальном режиме и 512 Кб в двухканальном.
Функция автоматического измерения позволяет не подстраивать настройки вручную, а сэкономив время сразу начать процесс замера. В приборе встроенный логический анализатор используемый для измерения сигналов. В комплекте идут щупы и 16-канальный кабель для логического анализатора.
