Цифровой настольный осциллограф RIGOL DS2072A-S
137 700 ₽
137 700 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5295
Модель (серия)
DS2072A-S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS2072A-S
Общие данные
Артикул (код товара)
5295
Производитель (бренд)
Модель (серия)
DS2072A-S
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
Parallel
SPI (опция)
I²C (опция)
UART (опция)
SPI (опция)
I²C (опция)
UART (опция)
Описание RIGOL DS2072A-S
ВНИМАНИЕ! Производство цифрового настольного осциллографа RIGOL DS2072A-S ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный осциллограф RIGOL DS2202A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS2072A-S
| Характеристики настольного осциллографа | |
| Серия | DS2000A |
|
Полоса пропускания |
70 МГц |
|
Количество каналов |
2 + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 16 пФ ± 3 пФ или 50 Ом ± 1.5 % |
|
Установка коэффициента затухания датчика |
0.01 X - 1000 Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
300 Vrms CAT I, 100 Vrms CAT II |
| Ограниченная полоса пропускания | 20 МГц, полный диапазон |
| Горизонтальная система | |
|
Погрешность временной базы |
± 25 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| Скорость захвата осциллограмм | 52000 сиг/с |
| Размер памяти |
14 Мб (выбор 1.4 Мб, 140 Кб, 14 Кб) опция 56 Мб в одноканальном режиме 7 Мб (выбор 0.7 Мб, 70 Кб, 7 Кб) опция 28 Мб в двухканальном режиме |
|
Коэффициент развёртки |
5 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |
|
Время нарастания |
<5 нс |
|
Диапазон вертикального смещения |
500 мВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 В / дел, ± 10 В 205 мВ / дел - 2 В / дел, ± 50 В 2,05 В / дел - 10 В / дел, ± 100 В |
|
Полоса пропускания для аналогового периодического сигнала |
70 МГц |
|
Полоса пропускания для однократного сигнала |
полный диапазон |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
|
Погрешность коэффициента усиления |
± 2% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, длительность события, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 деления от центра экрана |
|
EXT: ± 4 В |
|
| Чувствительность триггера | 1 дел (< 10 мВ), 0.3 дел (> 10 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Стандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) |
| Запуск по ранту | |
|
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
|
Запуск по истечении времени (опция AT-DS2000A) |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по N фронту (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 10 с |
|
Номер фронта |
1-65535 |
| Запуск по окну (опция AT-DS2000A) | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по задержке (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по длительности события (опция AT-DS2000A) | |
|
Установка |
H, L, X |
| Условие запуска | >, <, внутри интервала<> |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по установке/удержанию | |
|
Установка |
H, L |
| Режим запуска | нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
|
RS232/UART запуск |
|
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |

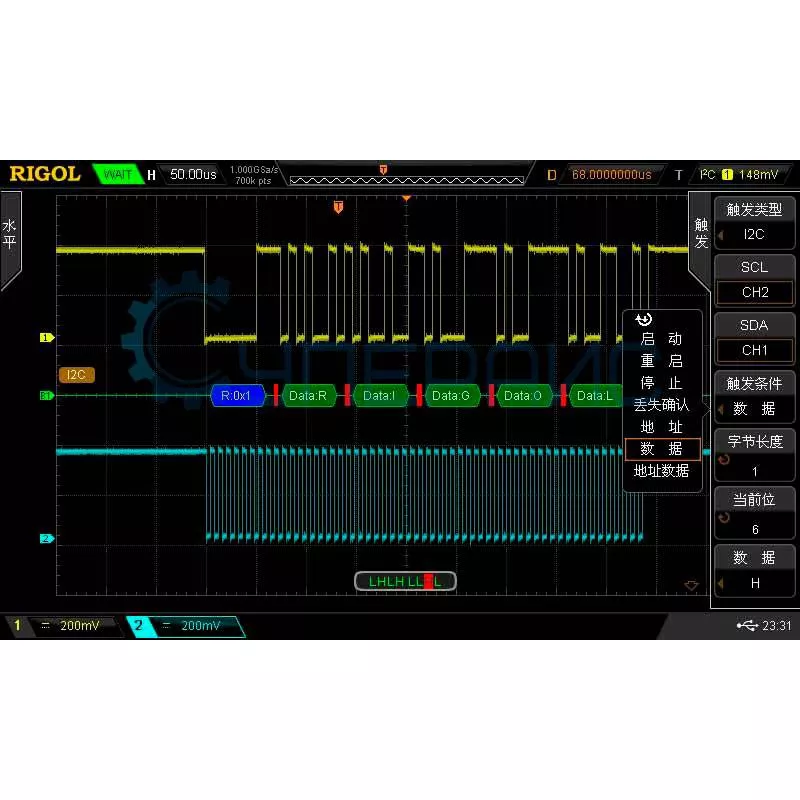

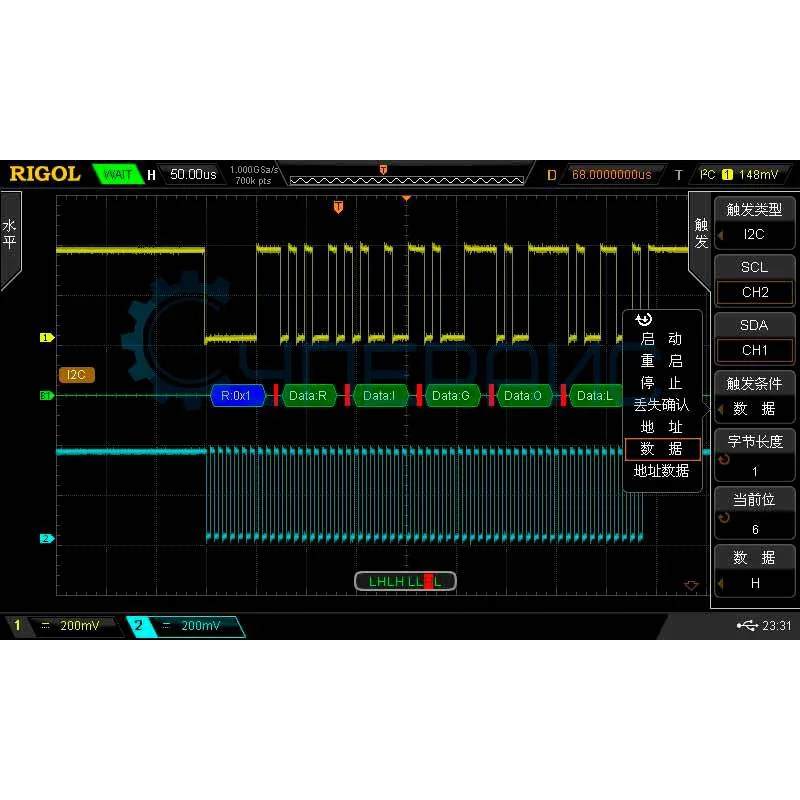

| I2C запуск | |
|
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Источник запуска |
CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
|
Источник запуска |
CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск (опция AT-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск (опция CAN-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |

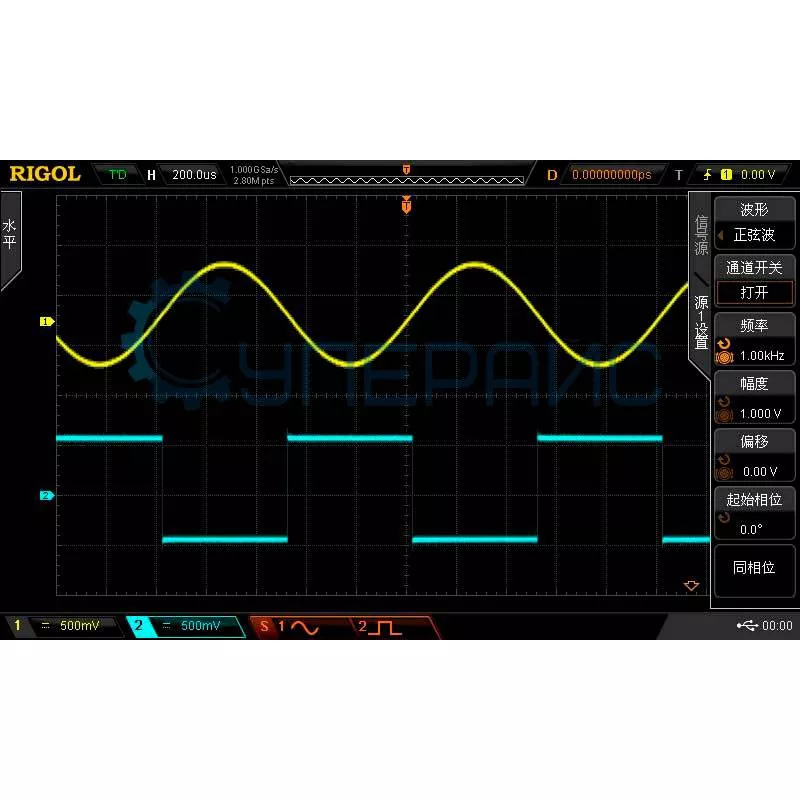

| Генератор сигналов | |
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигналов | синус, импульс, треугольник, шумовой, произвольный |
| Синус | |
| Диапазон частот | 0,1 Гц - 25 МГц |
| Нелинейность АЧХ | 0,5 дБ (относительно 1 кГц) |
| Общие гармонические искажения | 1% |
| Отношение сигнал/шум | 40 дБ |
| Импульс | |
| Диапазон частот | 0,1 Гц - 15 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 10% ~90% |
| Треугольный | |
| Диапазон частот | 0,1 Гц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Шумовой | |
| Полоса | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 0,1 Гц - 10 МГц |
| Глубина записи | 2 - 16 К точек |
| Ячейки памяти для сохранения | 10 |
| Общие характеристики | |
|
Тип дисплея |
8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
|
Питание |
100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|

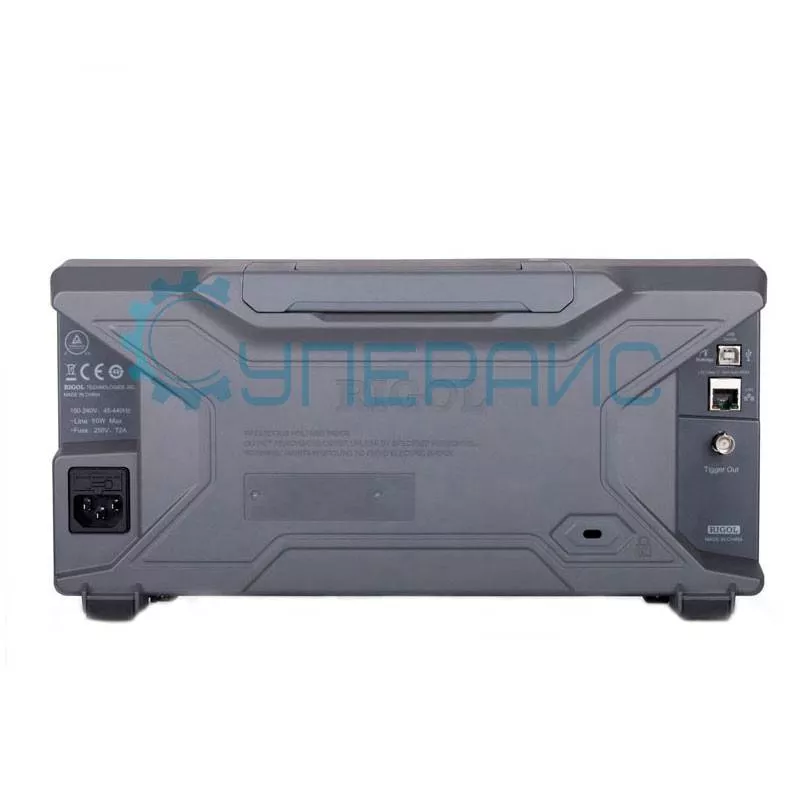

Интерфейс передачи данных |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты | 362 мм х 180 мм х 131 мм |
| Вес нетто | 4 кг |

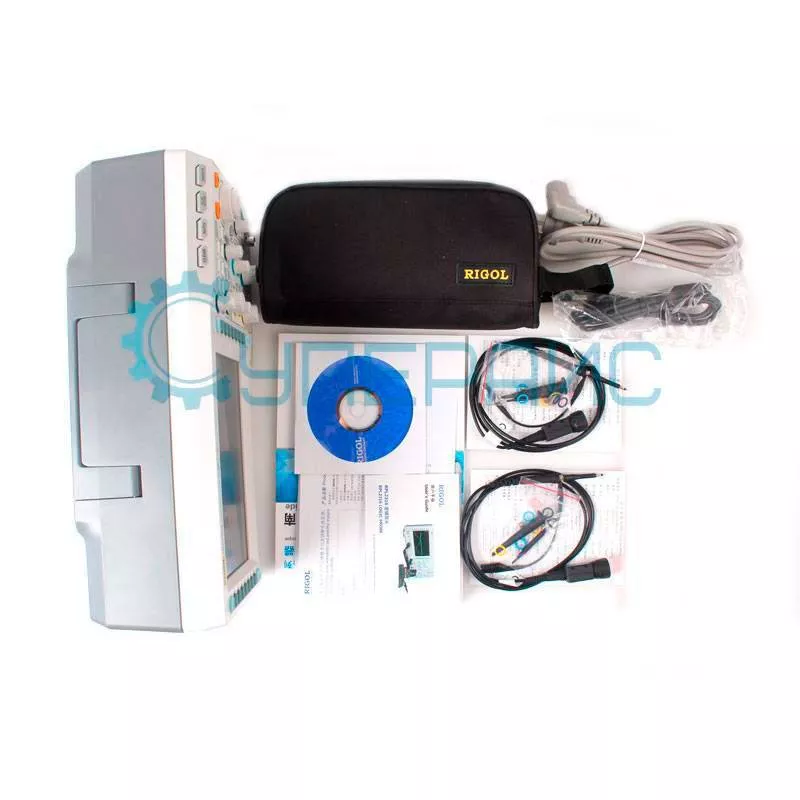

| Комплектация | цифровой осциллограф RIGOL DS2072A-S - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт |
Документация и ПО RIGOL DS2072A-S
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS2072A-S серии DS2000A
Язык:
Русский
Размер и тип:
3.75 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS2072A-S серии DS2000A
Язык:
Английский
Размер и тип:
1.72 МБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Power Analyzer настольного осциллографа RIGOL DS2072A-S серии DS2000A
Язык:
Английский
Размер и тип:
401 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL DS2072A-S серии DS2000A
Язык:
Английский
Размер и тип:
315 КБ,
PDF
Показать больше
Показать меньше
Отзывы RIGOL DS2072A-S
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4939
Модель (серия):
DSO4204C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4599
Модель (серия):
DSO5102P
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44758
Модель (серия):
DC-2010
Производитель:
RERA
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38465
Модель (серия):
-
Производитель:
MINYATAI
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38282
Модель (серия):
CH6323A
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Вход. напряжение (макс), В:
500
Вход. ток (макс), А:
60
Вход. мощность (макс), Вт:
600
Возм. программирования:
Да
Добавить в избранное
Артикул (код товара):
41433
Модель (серия):
SK33251
Производитель:
SUIN
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
600
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Трехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
44457
Модель (серия):
BPC2000H
Производитель:
Jiupo
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29069
Модель (серия):
68709-Z
Производитель:
MASTERPROOF
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
42584
Модель (серия):
HLW PF32010-2
Производитель:
Hailing Wei
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
3200
Тип:
Импульсный
Кол-во каналов:
Двухканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38266
Модель (серия):
CH906A
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
20
Вход. ток (макс), А:
10
Возм. программирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

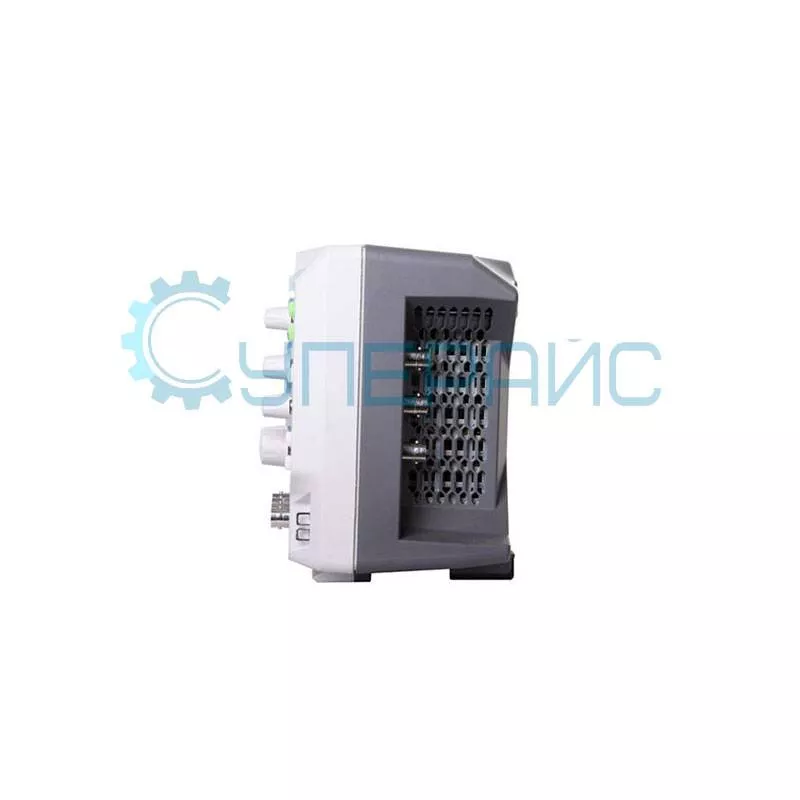

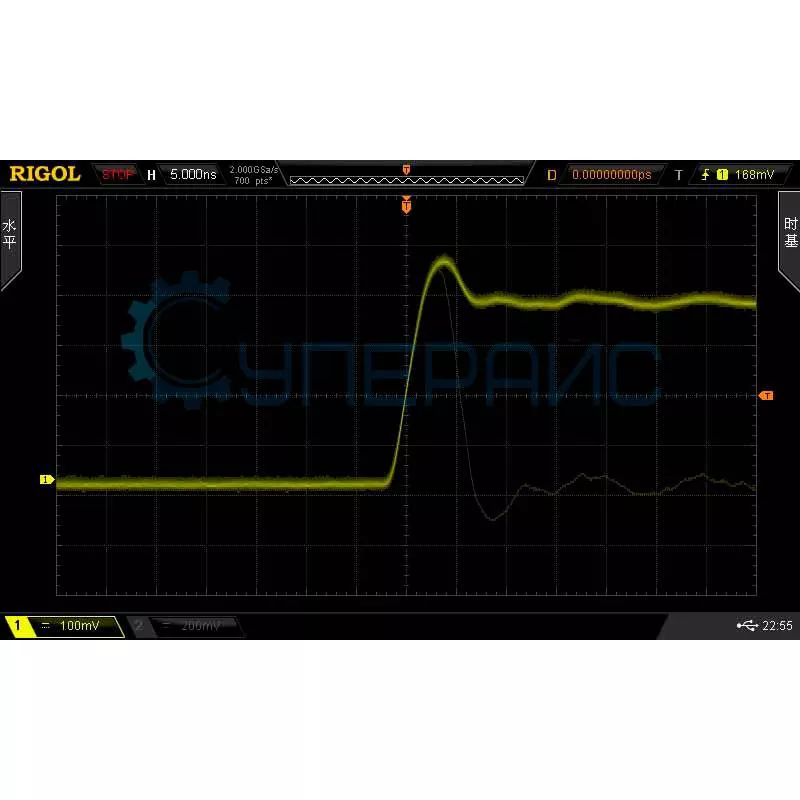

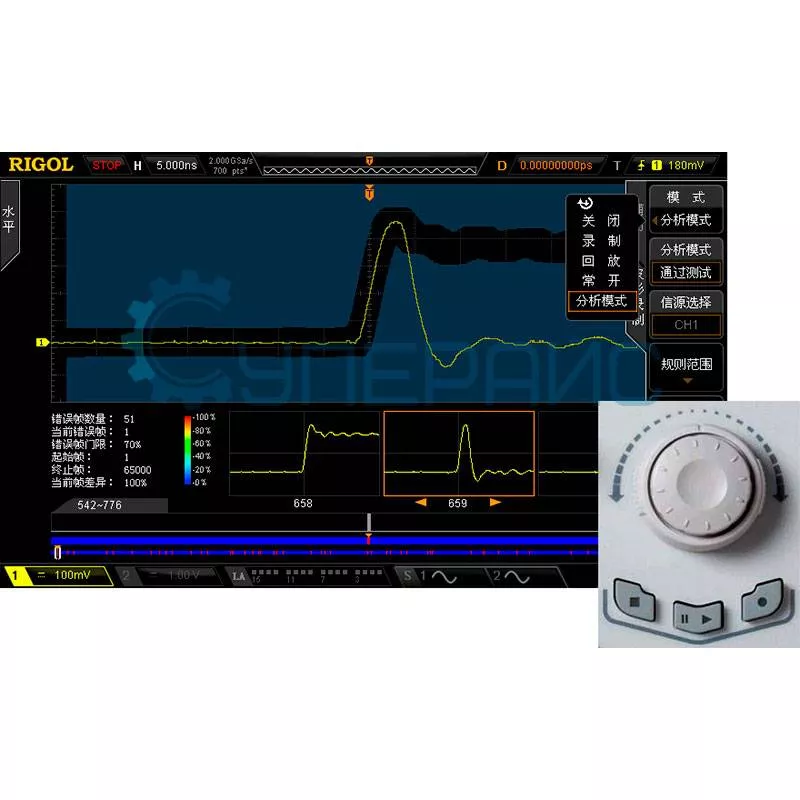

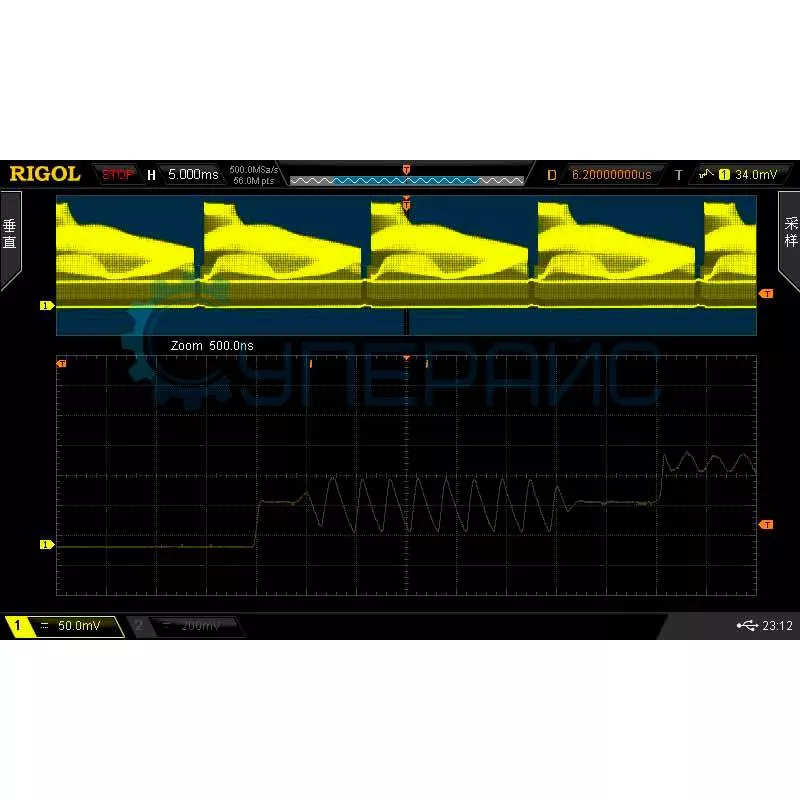

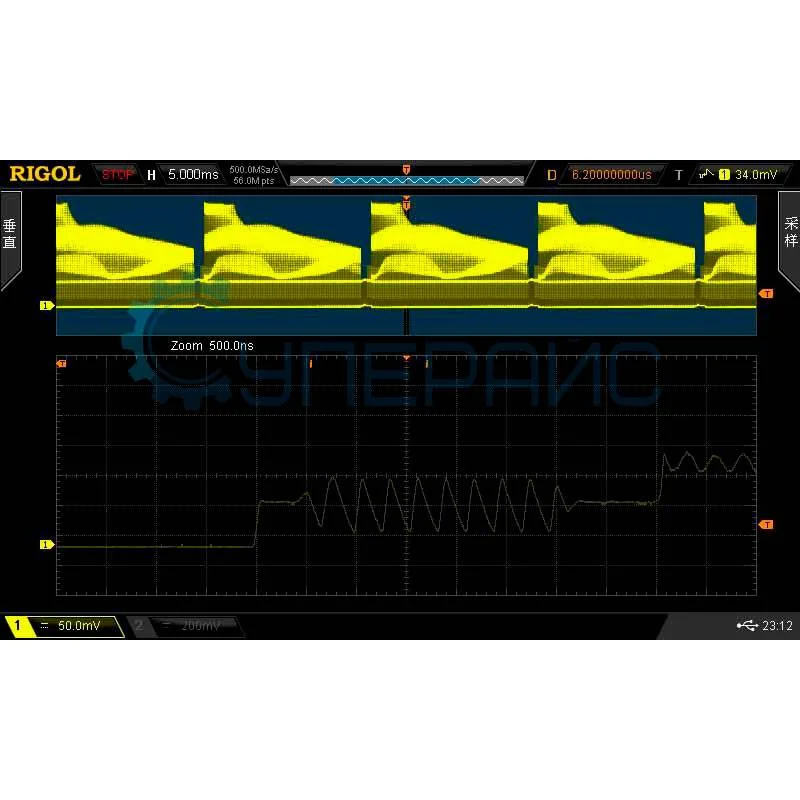

Артикул (код товара):
5295
Модель (серия):
DS2072A-S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37740
Модель (серия):
NTS300
Производитель:
Teslong
Страна производства:
Китай
Гарантия, мес.:
12
Диаметр головки камеры, мм:
12,5
Длина зонда, м:
3
Разрешение изображения:
1920 х 1080
Встроенная подсветка:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20040
Модель (серия):
PLS0617
Производитель:
LANYI
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
60
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38655
Модель (серия):
SS-6020KPS
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1200
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
28344
Модель (серия):
SPPS-A3010D
Производитель:
KUAIQU
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
300
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25358
Модель (серия):
KW460
Производитель:
Konnwei
Страна производства:
Китай
Гарантия, мес.:
12
Кейс/чехол в комплекте:
да
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20449
Модель (серия):
SPS0530
Производитель:
Nice-Power
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
21061
Модель (серия):
BST-A5J
Производитель:
BEST
Страна производства:
Китай
Гарантия, мес.:
6
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22694
Модель (серия):
0-150V-2A-8A
Производитель:
JINGRUIAN
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1200
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21137
Модель (серия):
DR-MH30
Производитель:
Derui
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
120
Наличие подогрева:
С подогревом
Мин. температура нагрева, °C:
30
Макс. температура нагрева, °C:
80
Ёмкость мойки, л:
3
Благодарственные письма
