Осциллограф цифровой OWON ADS3102A
74 539 ₽
74 539 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
76019
Модель (серия)
ADS3102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3102A
Общие данные
Артикул (код товара)
76019
Производитель (бренд)
Модель (серия)
ADS3102A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type B
LAN
HDMI
P/F Out
AUX (TrigOut/PassFail)
BNC
USB type C
USB type B
LAN
HDMI
P/F Out
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Описание OWON ADS3102A
Технические характеристики OWON ADS3102A
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2 канала) |
| Режимы сбора данных | Sample, Peak, High Res, Average, Segmentation |
| Скорость захвата сигналов | 50 000 осц./сек |
| Входные характеристики | |
| Вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 15 пФ ± 5 пФ; 50 Ом ± 2% |
| Коэффициент затухания зонда | 1X, 10X, настраиваемый (1uX - 1MX) |
| Максимальное входное напряжение (1 МОм) | ≤ 300 Vrms |
| Максимальное входное напряжение (50 Ом) | ≤ 5 Vrms |
| Вертикальная чувствительность | 500 мкВ/дел - 10 В/дел |
| Вертикальное разрешение | 12 бит |
| Время нарастания | ≤ 3,5 нс |
| Точность усиления постоянного тока | ≤ 1,5% (при ≥ 5 мВ) |
| Изоляция каналов (50 Гц / 10 МГц) | 100:1 / 40:1 |
| Горизонтальная система | |
| Горизонтальный масштаб | 500 пс/дел - 1000 с/дел |
| Глубина памяти (макс.) | 100 Мб |
| Интерполяция | Sinx/x, x, Auto |
| Система запуска | |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Источники запуска | CH1, CH2, EXT, EXT/5, AC Lines |
| Режимы запуска | Auto, Normal, Single |
| Задержка запуска (Holdoff) | 100 нс - 10 с |
| Измерения | |
| Автоматические измерения | 43 вида |
| Измерения курсором | △V, △T, △V&△T |
| Математические функции | +, -, ×, ÷, FFT, Intg(), Diff(), Sqrt(), цифровые фильтры |
| Режим XY | есть |
| Декодирование шин | RS232/UART, I2C, SPI, CAN, LIN (2 декодера) |
| Счетчик | частота, период (источник: CH1, CH2) |
| Вольтметр (DVM) | AC RMS, DC (источник: CH1, CH2) |
| Pass/Fail тестирование | есть |
| Цветовая градация (Color Grade) | есть |
| Генератор сигналов | |
| Максимальная частота (синус) | 50 МГц |
| Вертикальное разрешение | 14 бит |
| Стандартные формы сигналов | Sine, Square, Ramp, Pulse, Noise, Arbitrary |
| Модуляция | AM, FM, PM, FSK |
| Амплитуда | 2 мВ - 6 В |
| Общие характеристики | |
| Дисплей | 10.1" TFT LCD, 1024 × 600, емкостный сенсор |
| Интерфейсы | USB Host, USB Device, LAN, HDMI, Trig Out (P/F) |
| Питание | USB-C |
| Потребляемая мощность | < 35 Вт |
| Рабочая температура | 0 - 40°C |
| Габариты | 325 x 111,5 x 209 мм |
| Вес | 3,2 кг |

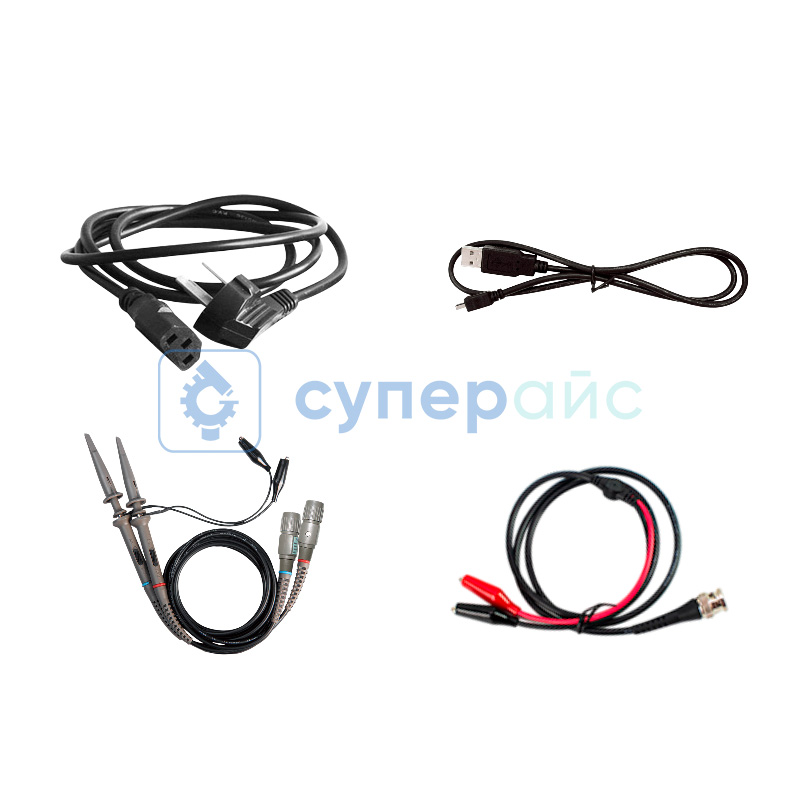

| Комплектация |
осциллограф OWON ADS3102A – 1 шт провод BNC - зажим «крокодил» – 1 шт сетевой кабель – 1 шт щуп – 1 шт USB-кабель – 1 шт руководство пользователя – 1 шт |
Документация и ПО OWON ADS3102A
Название
Язык
Версия
Размер и тип
Программное обеспечение для цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
58,2 МБ,
RAR
RAR
Руководство по программированию цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
597 КБ,
PDF
Краткое руководство по эксплуатации цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
4,58 МБ,
PDF
Руководство пользователя цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
12,4 МБ,
PDF
Показать больше
Показать меньше
Отзывы OWON ADS3102A
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17397
Модель (серия):
S1005
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11792
Модель (серия):
KL5100
Производитель:
KUNKIN
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
30
Вход. мощность (макс), Вт:
200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38907
Модель (серия):
SDS215S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤2,4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21345
Модель (серия):
DHO914S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1250
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22531
Модель (серия):
MSO7024
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18452
Модель (серия):
DHO4404
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
400
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤875
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21333
Модель (серия):
MSO5204
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18453
Модель (серия):
DHO4804
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
800
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤0,5
Ранее просмотренные Вами
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43693
Модель (серия):
MPS-1002
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
120
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39329
Модель (серия):
MFP-4001
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
300
Тип:
Импульсный
Кол-во каналов:
Четырехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39184
Модель (серия):
SS-5060P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
3000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35728
Модель (серия):
STEZ1008G-T
Производитель:
СТЭЗ
Страна производства:
Россия
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
82492
Модель (серия):
MPS-303
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
108
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31457
Модель (серия):
ZTW4101C
Производитель:
CHNT
Страна производства:
Китай
Гарантия, мес.:
12
Макс. частота вращения, об/мин:
100000
Мин. рабочее расстояние, мм:
50
Макс. рабочее расстояние, мм:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37301
Модель (серия):
721
Производитель:
Jinghua
Страна производства:
Китай
Гарантия, мес.:
12
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
35442
Модель (серия):
A10
Производитель:
SEVIRAL
Страна производства:
Россия
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-20
Разреш. инфракрасного изображения, пиксель:
160 х 120
Добавить в избранное
Артикул (код товара):
41255
Модель (серия):
Ahai3002
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
82547
Модель (серия):
UPO1102X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
56 Мб
Добавить в избранное
Артикул (код товара):
40649
Модель (серия):
AFM0702-R
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
41260
Модель (серия):
VM-6380
Производитель:
LANDTEK
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):

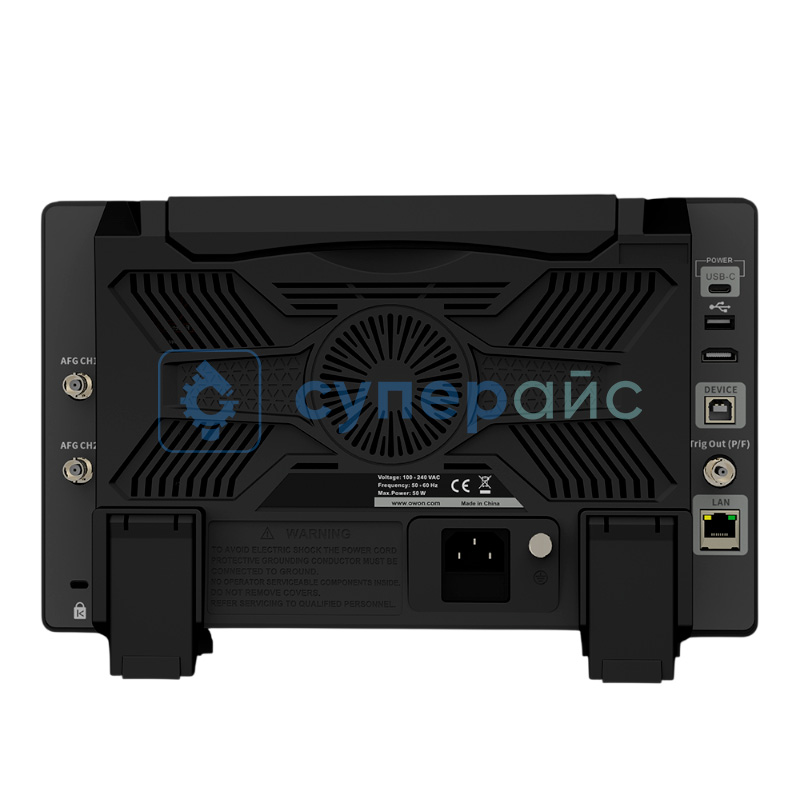

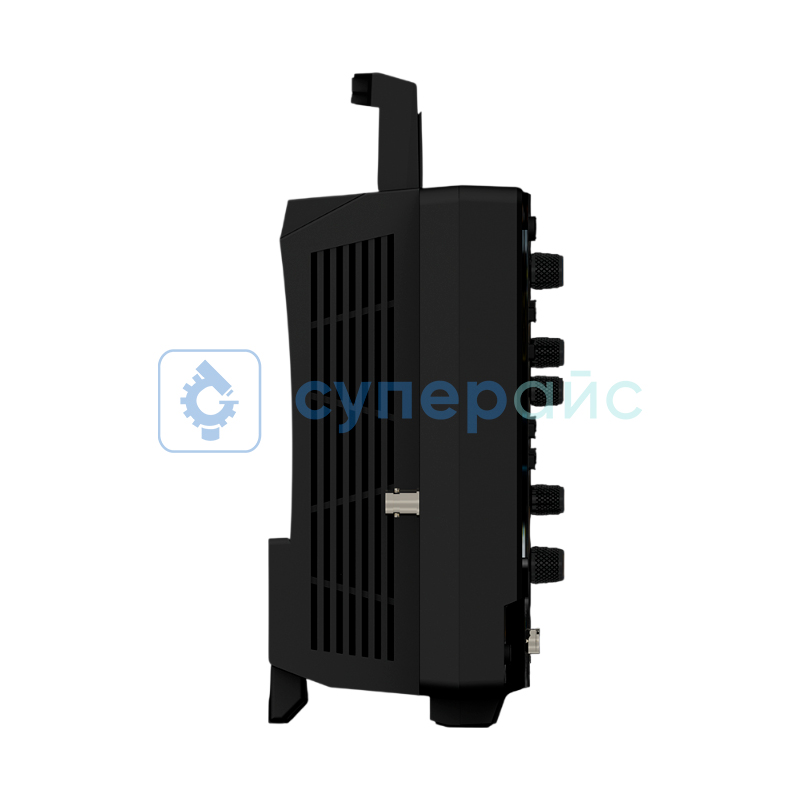

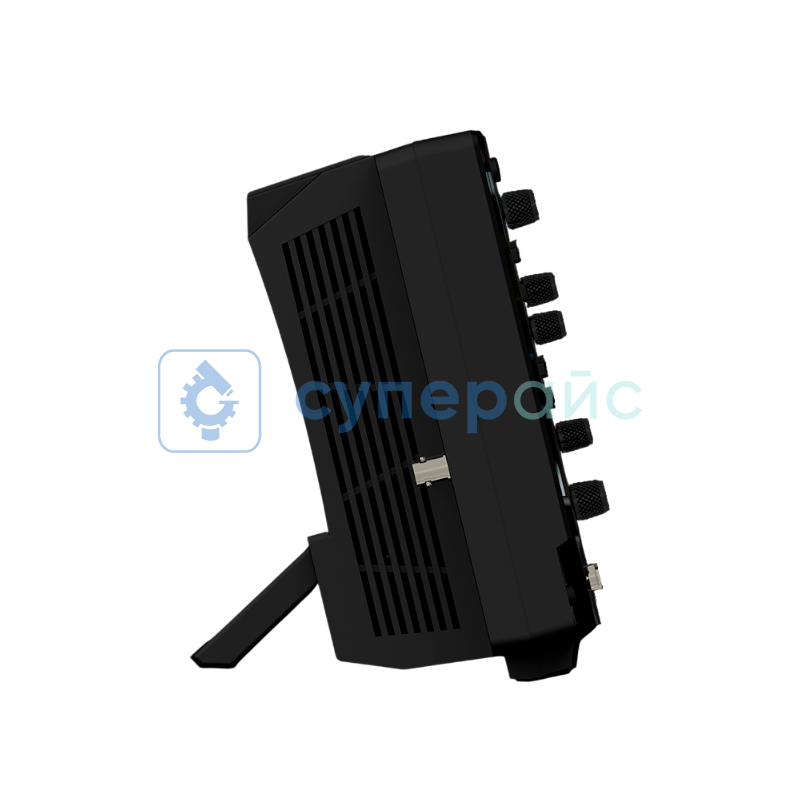

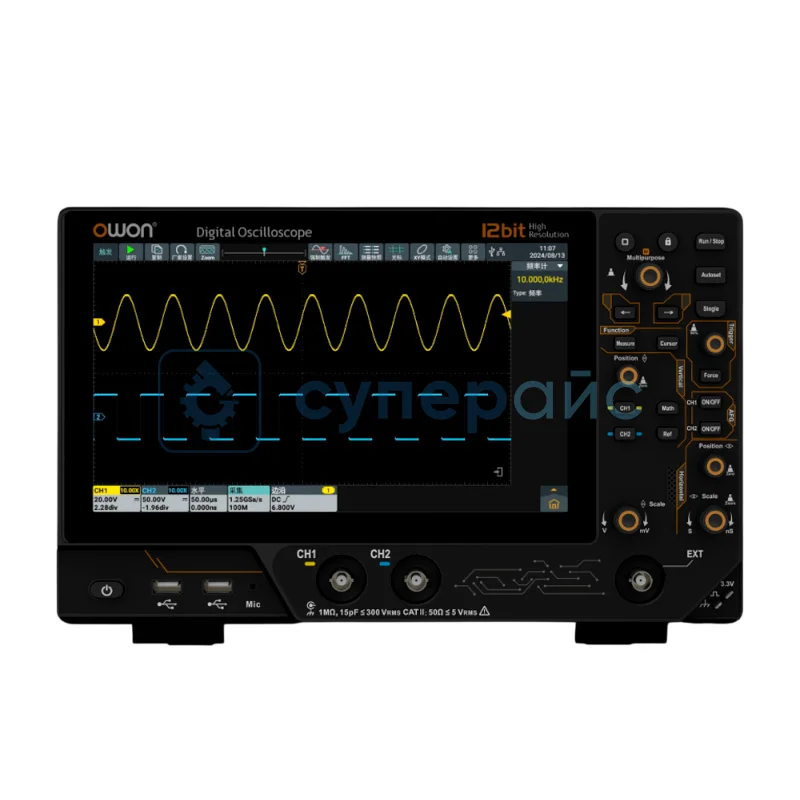

76019
Модель (серия):
ADS3102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2500
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15200
Модель (серия):
-
Производитель:
WHEELTEC
Страна производства:
Китай
Гарантия, мес.:
6
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Шасси:
шасси Аккермана
Поддержка ROS:
Да
Роботы на базе:
NVIDIA Jetson Nano
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27388
Модель (серия):
SDS2352X-E
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
350
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
8678
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
7013
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Модель:
Raspberry Pi 4
Количество ядер процессора:
4
Тактовая частота процессора, ГГц:
1,5
Оперативная память, Гб:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27357
Модель (серия):
SDS804X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Благодарственные письма
