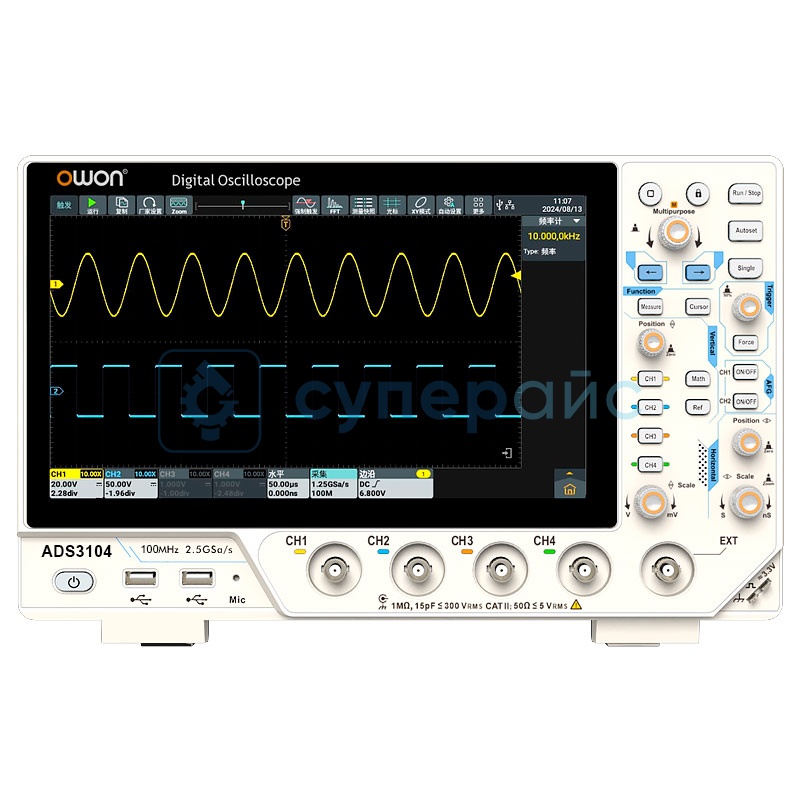

Четырехканальный осциллограф Owon ADS3104

Код товара: 30154

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

OWON
О товаре
Осциллограф настольный OWON ADS3104
Режим триггера автоматический, нормальный и одиночный
Количество каналов: 4 + 1 (внешний)
Полоса пропускания: 100 МГц
Частота дискретизации: 2,5 ГВыб / с
83 849 руб.
83 849 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
О товаре
Осциллограф настольный OWON ADS3104
Режим триггера автоматический, нормальный и одиночный
Количество каналов: 4 + 1 (внешний)
Полоса пропускания: 100 МГц
Частота дискретизации: 2,5 ГВыб / с

Технические характеристики OWON ADS3104

Количество каналов 4 + 1 (внешний)
Полоса пропускания 100 МГц
Частота дискретизации 2,5 ГВыб / с (1 канал);
1,25 ГВыб / с (2 канала);
1,25 ГВыб / с (все каналы)
Время нарастания ≤ 3,5 нс
Вертикальное разрешение 8 бит
Длина записи 100 М
Частота обновления сигнала 500000 осциллограмм / с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность 500 мкВ / дел - 10 В / дел
Тип триггера Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Декодирование шин I2C, SPI, RS232, CAN, UART, LIN
Режим триггера автоматический, нормальный и одиночный
Математические функции +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms,dBVrms,Radians,Degrees)
Вертикальный диапазон ± 2 В (500 мкВ / дел - 50 мВ / дел);
± 20 В (100 мВ / дел - 500 мВ / дел);
± 250 В (1 В / дел - 10 В / дел)
Входное сопротивление 1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ;
50 Ом ± 2 %
Точность усиления постоянного тока ≤ 1 мВ: 4 %;
≥ 2 мВ: 3 %
Поддержка SCPI есть
Функция мультитриггера и декодирования шин есть
Функция лупы есть
Общие характеристики
Дисплей 10,1-дюймовый, TFT ЖК-экран, 1024 x 600
Интерфейс HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN
Источник питания 100 - 240 В переменного тока, 50 / 60 Гц, CAT II
Потребляемая мощность < 35 Вт
Предохранитель 2 А, класс Т, 250 В
Метод охлаждения вентилятор
Рабочая температура 0 - 40 ℃
Температура хранения - 20 - 60 ℃
Относительная влажность ≤ 90 %
Габариты изделия 325 x 111,5 x 209 мм
Габариты упаковки 460 х 240 х 360 мм
Вес брутто 5,65 кг

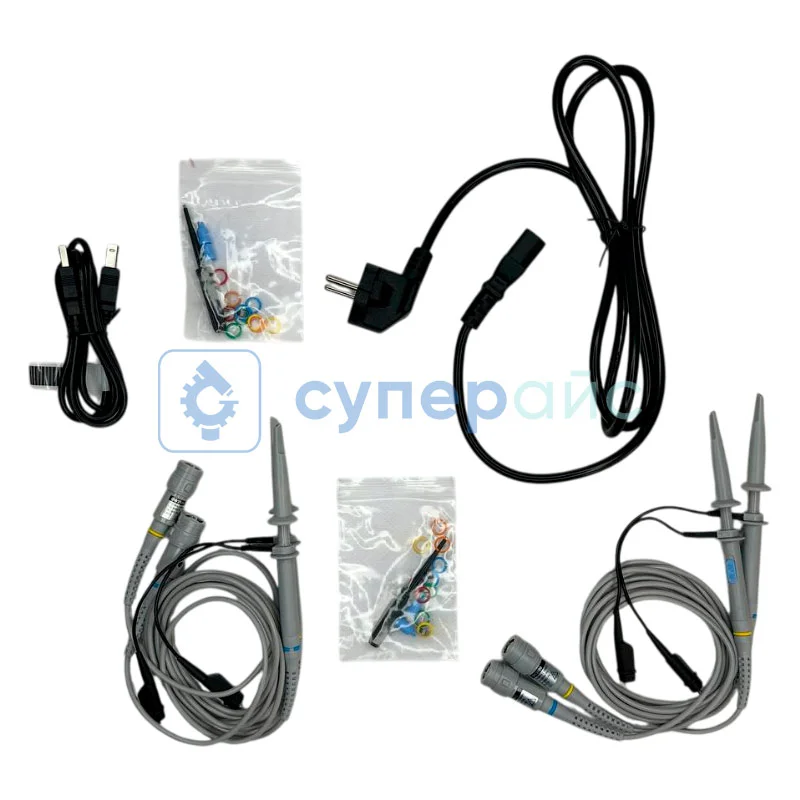

Комплектация осциллограф OWON ADS3104 - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
зонд - 1 шт
регулировочная отвертка - 1 шт
руководство пользователя - 1 шт

Цифровой осциллограф OWON ADS3104

Цифровой осциллограф Owon ADS3104 представляет собой инструмент для анализа электрических сигналов. Аппарат располагает набором функций для точного измерения сигнальных характеристик. Рассмотрим особенности этого прибора, ответив на возможные вопросы.

Сколько каналов в конструкции?

ADS3104 располагает четырьмя основными каналами и одним внешним. Такая конфигурация помогает одновременно анализировать несколько сигналов, что будет полезно при работе со сложными электронными схемами.

Какова частота дискретизации осциллографа?

Частота дискретизации достигает 2,5 ГВыб/с при работе с одним каналом, 1,25 ГВыб/с при использовании двух каналов или всех каналов одновременно. Можно воспроизводить формы различных сигналов, включая быстроменяющиеся.

Какие режимы триггера доступны?

Этот четырёхканальный осциллограф поддерживает автоматический, нормальный и одиночный режимы триггера. Автоматический режим будет полезен для постоянного отображения сигнала, нормальный - для захвата редких событий, а одиночный - для анализа однократных.

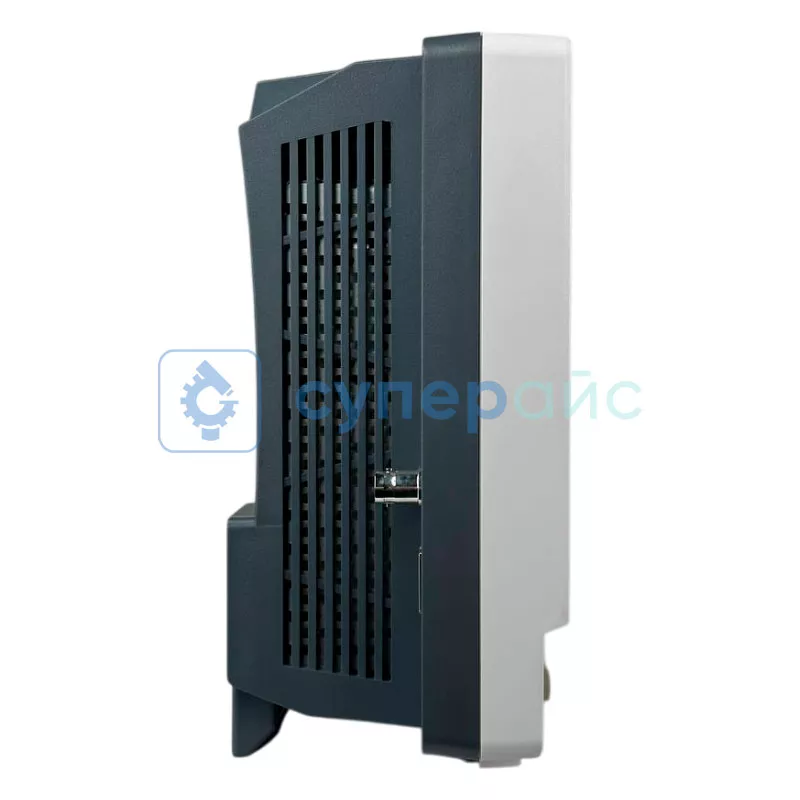

Предусмотрено ли охлаждение?

Да, установлен охлаждающий вентилятор.

Преимущества вентиляторного охлаждения:

  • поддержание безопасной рабочей температуры;
  • снижение риска перегрева при интенсивной работе;
  • возможность эксплуатации в различных температурных условиях.

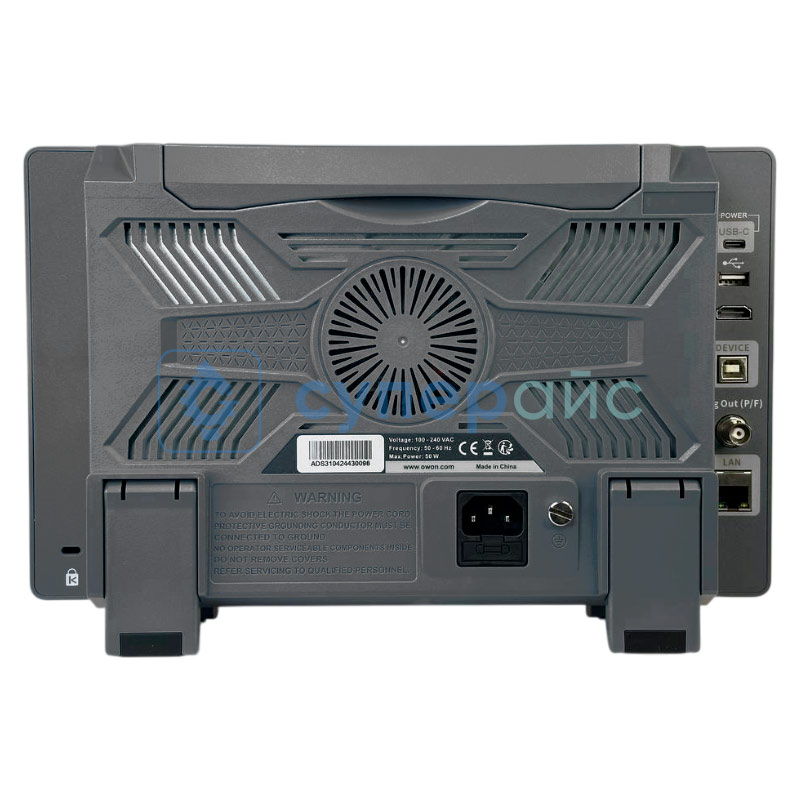

Каково назначение разъёмов для периферии?

Предусмотрены следующие виды интерфейса:

  • hdmi - вывод изображения на внешний монитор;
  • usb device - подключение к компьютеру для передачи информации;
  • usb host - подключение внешних устройств хранения;
  • trig out (p/f) - вывод сигнала;
  • usb type-c - универсальное подключение;
  • lan - удаленное управление и передача сведений по сети.

Обзорная таблица осциллографов OWON ADS3000

Характеристики ADS3104 ADS3204 ADS3354 ADS3504
Количество каналов 4 + 1 (внешний)
Время нарастания ≤ 3,5 нс ≤ 1,75 нс ≤ 1 нс ≤ 0,7 нс
Полоса пропускания 100 МГц 200 МГц 350 МГц 500 МГц
Частота дискретизации 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2-4 канала)
Вертикальное разрешение 8 бит
Длина записи 100 М
Частота обновления сигнала 500000 осциллограмм / с
Горизонтальный масштаб 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5
Вертикальная чувствительность 500 мкВ / дел - 10 В / дел

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
