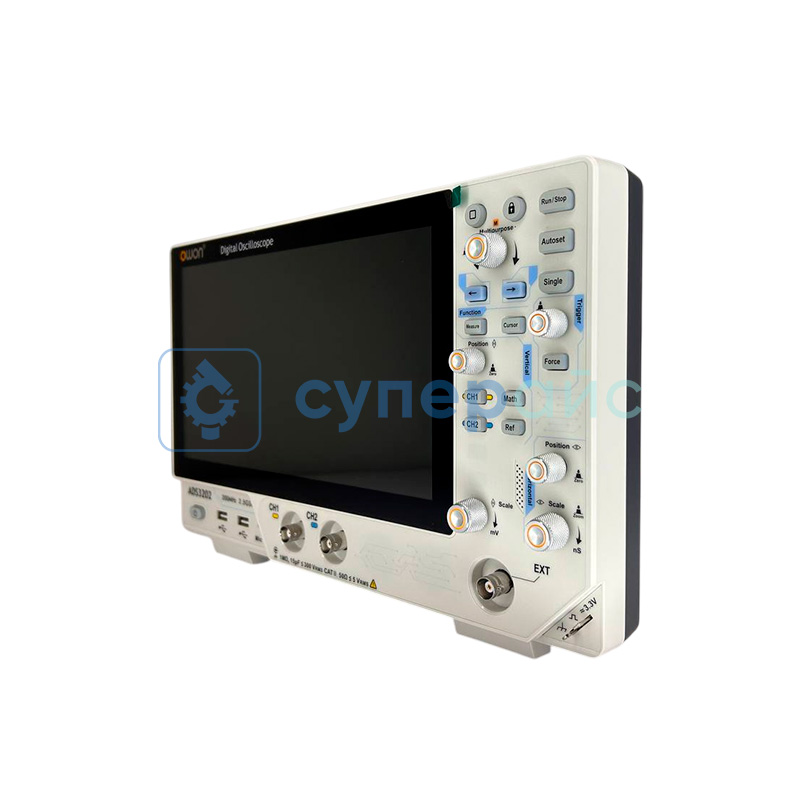

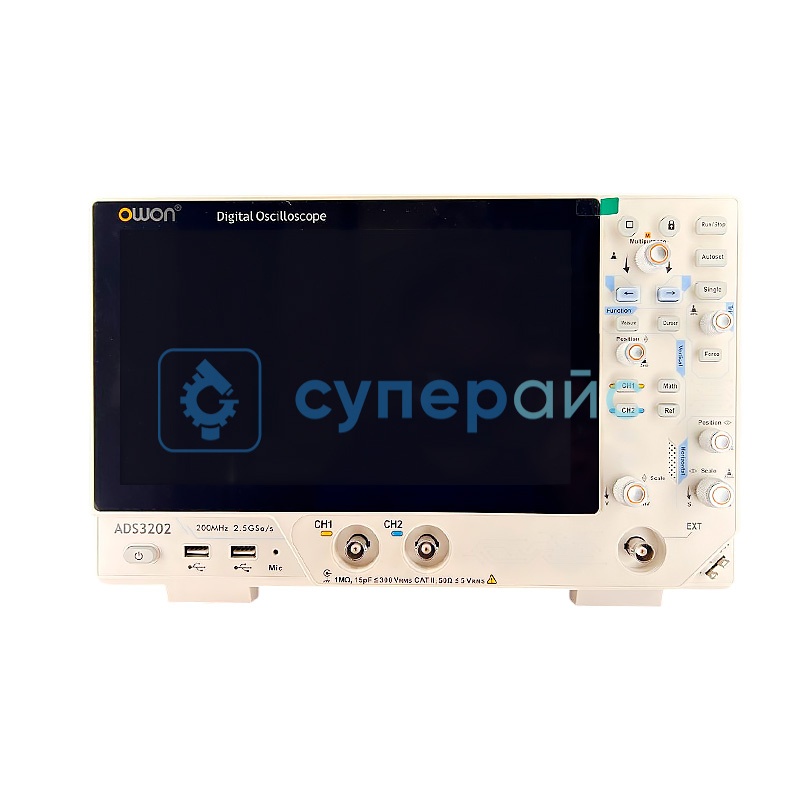

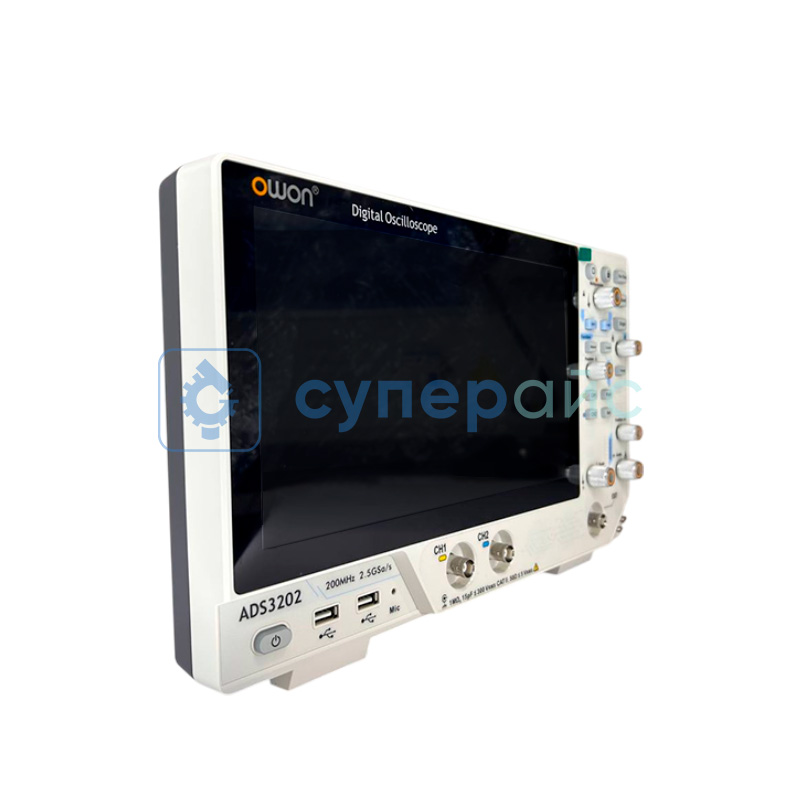

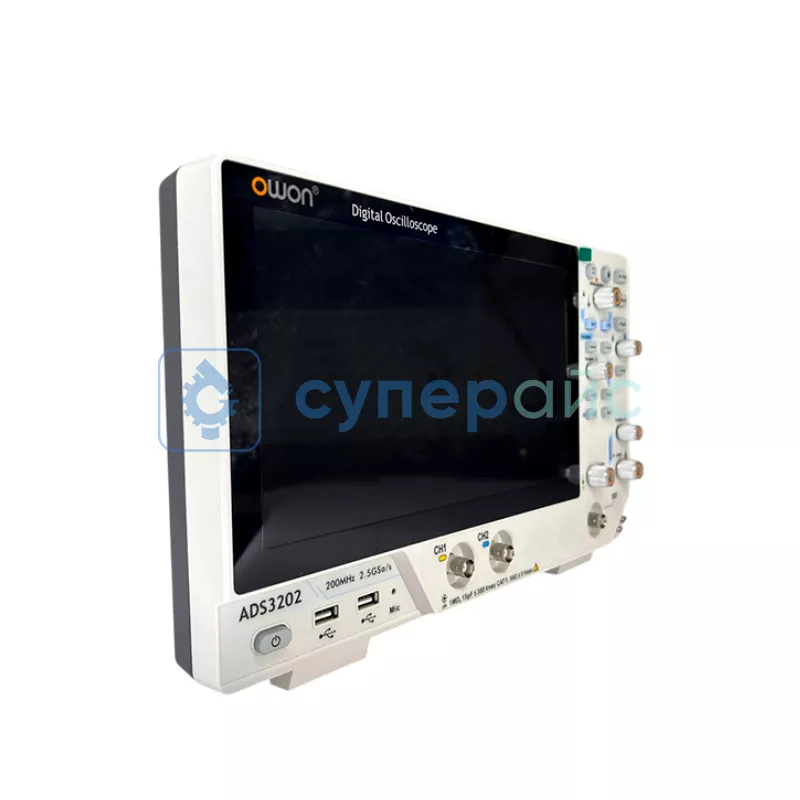

Осциллограф цифровой Owon ADS3202
59 400 ₽
59 400 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
30146
Модель (серия)
ADS3202
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3202
Артикул (код товара)
30146
Модель (серия)
ADS3202
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Вес (кг)
3,2
Показать больше
Показать меньше
Описание OWON ADS3202
Технические характеристики OWON ADS3202
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 200 МГц |
| Частота дискретизации |
2,5 ГВыб / с (1 канал); 1,25 ГВыб / с (2 канала) |
| Время нарастания | ≤ 1,75 нс |
| Вертикальное разрешение | 8 бит |
| Длина записи | 100 М |
| Частота обновления сигнала | 500000 осциллограмм / с |
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Декодирование шин | I2C, SPI, RS232, CAN, UART, LIN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms，dBVrms，Radians，Degrees) |
| Вертикальный диапазон |
± 2 В (500 мкВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел) |
| Входное сопротивление |
1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Точность усиления постоянного тока |
≤ 1 мВ: 4 %; ≥ 2 мВ: 3 % |
| Поддержка SCPI | есть |
| Функция мультитриггера и декодирования шин | есть |
| Функция лупы | есть |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый, TFT ЖК-экран, 1024 x 600 |

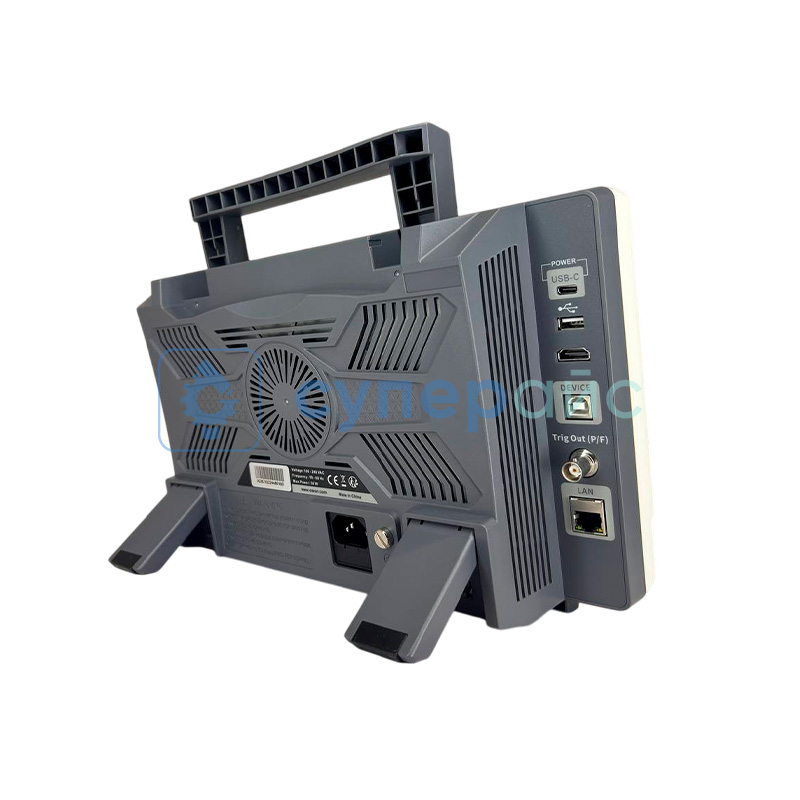

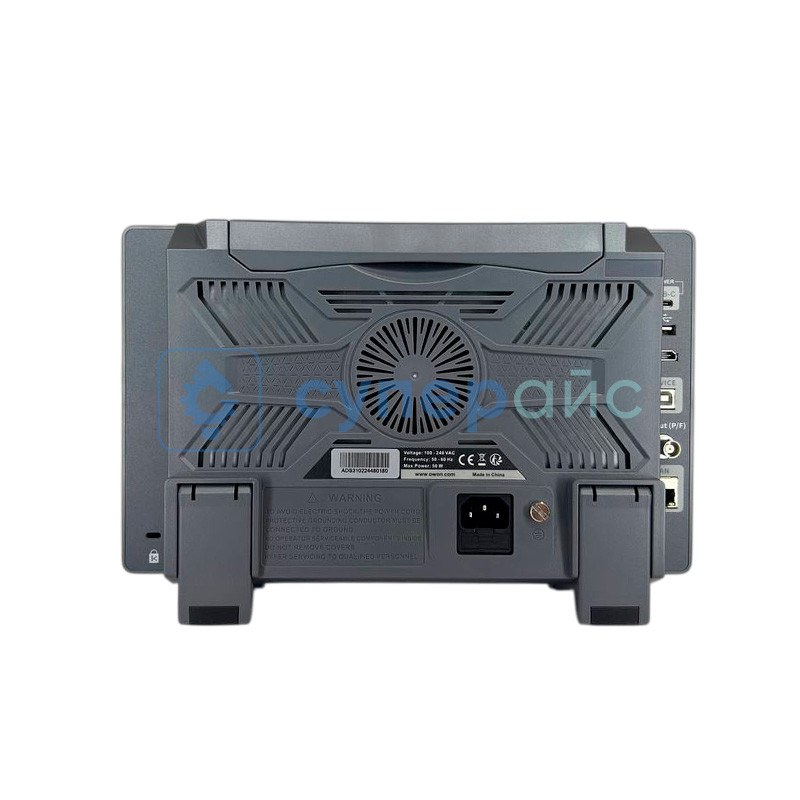

| Интерфейс | HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 35 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Метод охлаждения | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 325 x 111,5 x 209 мм |
| Габариты упаковки | 460 x 240 x 370 мм |
| Вес брутто | 5,45 кг |
| Комплектация |
осциллограф OWON ADS3202 - 1 шт кабель питания - 1 шт USB кабель - 1 шт пробник - 1 шт инструмент для настройки пробника - 1 шт руководство пользователя - 1 шт |
Цифровой осциллограф OWON ADS3202
Осциллограф owon ADS3202 с полосой пропускания 200 МГц представляет собой измерительный прибор для анализа электрических сигналов, который располагает большим встроенным экраном.
Ниже, для всех, кто рассматривает возможность приобрести прибор, рассматриваем те его особенности, которые обычно интересуют пользователей такого оборудования.
Сколько измерительных каналов доступно?
Этот настольный осциллограф располагает двумя основными каналами и ещё одним внешним. Конструкция позволит одновременно контролировать два сигнала.
Какие элементы защиты встроены в устройство?
Предохранитель номиналом 2 А класса Т на 250 В защищает внутренние схемы прибора. Защита помогает предотвратить повреждения при превышении допустимых параметров тока.

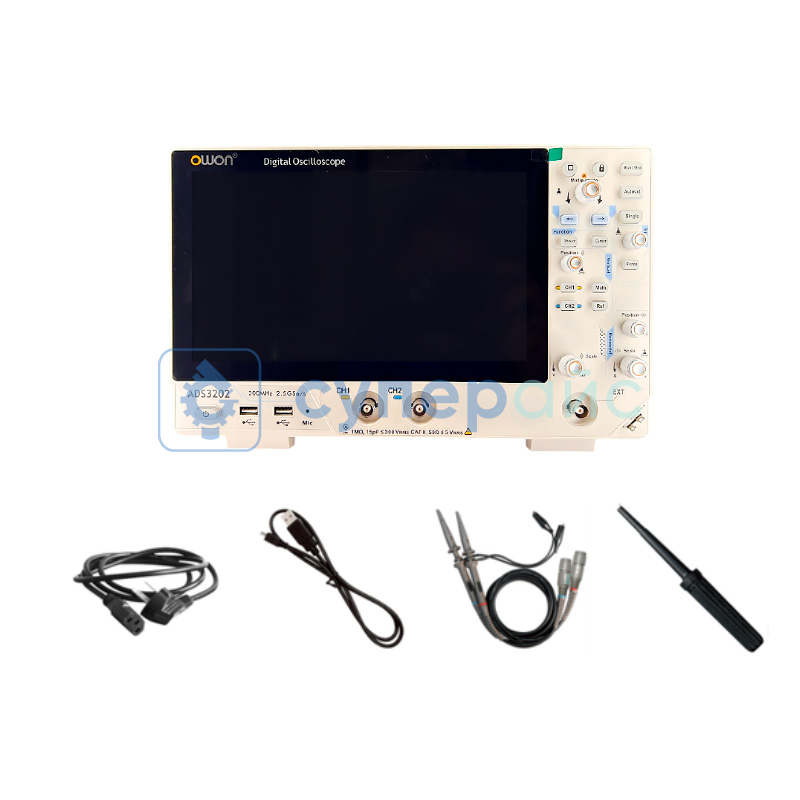

Что поставляется в наборе с аппаратом?
Комплектация включает:
- кабель питания для подключения к электросети;
- измерительный пробник и инструмент его настройки;
- USB кабель для связи с персональным компьютером;
- руководство пользователя с инструкциями.
Как быстро реагирует прибор на изменения сигнала?
Время нарастания составляет не более 1,75 нс, что обуславливает точную передачу быстроизменяющихся процессов. Малое время нарастания даёт возможность анализировать высокочастотные сигналы.
Какие дополнительные функции поддерживает устройство?
Среди дополнительных опций:
- поддержка SCPI - помогает автоматизировать измерения через компьютерные программы;
- декодирование шин - нужно для анализа цифровых протоколов связи;
- функция мультитриггера - даёт гибко настраивать запуск развёртки;
- функция лупы - помогает детально рассматривать участки сигнала.
Обзорная таблица осциллографов OWON ADS3000
| Характеристики | ADS3102 | ADS3202 | ADS3352 | ADS3502 |
| Количество каналов | 2 + 1 (внешний) | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1 нс | ≤ 0,7 нс |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц |
| Частота дискретизации | 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2 канала) | |||
| Вертикальное разрешение | 8 бит | |||
| Длина записи | 100 М | |||
| Частота обновления сигнала | 500000 осциллограмм / с | |||
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 | |||
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел | |||
Документация и ПО OWON ADS3202
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифровых осциллографов OWON серии ADS3000
Язык:
Английский
Размер и тип:
6.95 МБ,
PDF
