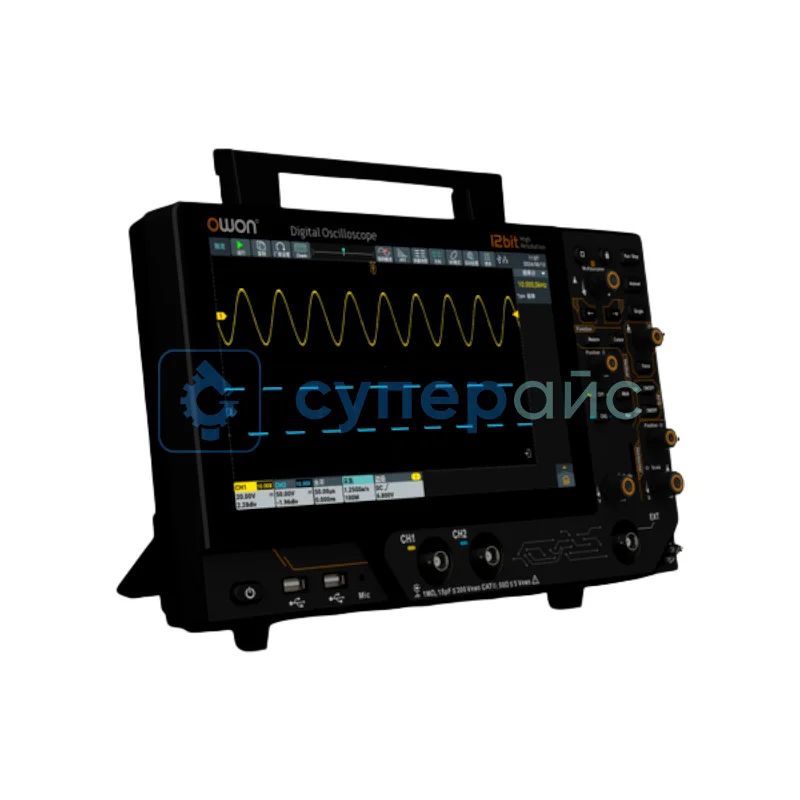

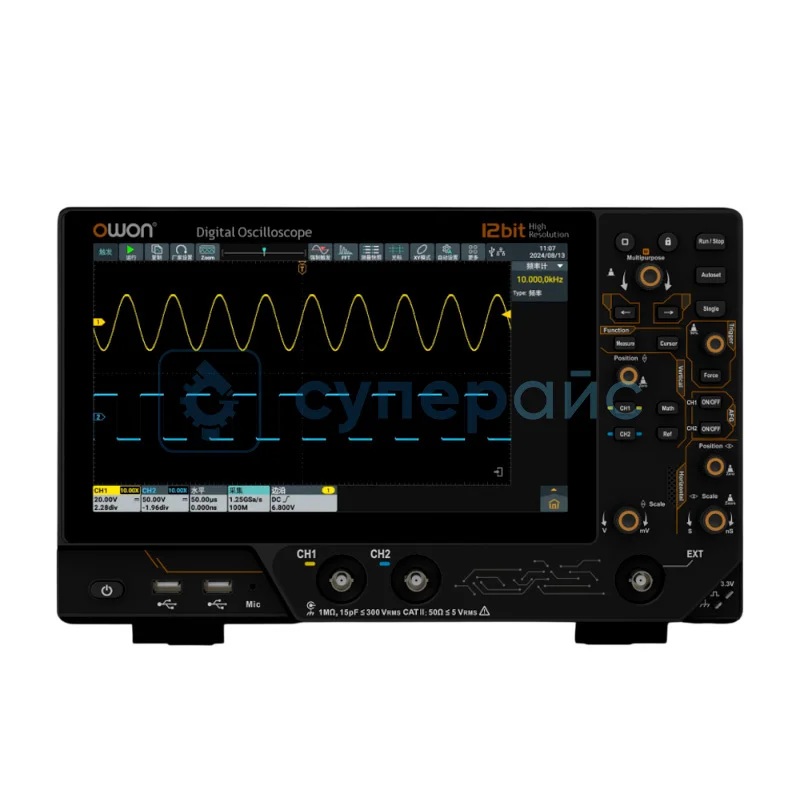

Осциллограф цифровой OWON ADS3502A
196 509 ₽
196 509 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
76023
Модель (серия)
ADS3502A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3502A
Общие данные
Артикул (код товара)
76023
Производитель (бренд)
Модель (серия)
ADS3502A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type B
LAN
HDMI
P/F Out
AUX (TrigOut/PassFail)
BNC
USB type C
USB type B
LAN
HDMI
P/F Out
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Описание OWON ADS3502A
Технические характеристики OWON ADS3502A
| Полоса пропускания | 500 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2 канала) |
| Режимы сбора данных | Sample, Peak, High Res, Average, Segmentation |
| Скорость захвата сигналов | 50 000 осц./сек |
| Входные характеристики | |
| Вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 15 пФ ± 5 пФ; 50 Ом ± 2% |
| Коэффициент затухания зонда | 1X, 10X, настраиваемый (1uX - 1MX) |
| Максимальное входное напряжение (1 МОм) | ≤ 300 Vrms |
| Максимальное входное напряжение (50 Ом) | ≤ 5 Vrms |
| Вертикальная чувствительность | 500 мкВ/дел - 10 В/дел |
| Вертикальное разрешение | 12 бит |
| Время нарастания | ≤ 0,7 нс |
| Точность усиления постоянного тока | ≤ 1,5% (при ≥ 5 мВ) |
| Изоляция каналов (50 Гц / 10 МГц) | 100:1 / 40:1 |
| Горизонтальная система | |
| Горизонтальный масштаб | 500 пс/дел - 1000 с/дел |
| Глубина памяти (макс.) | 100 Мб |
| Интерполяция | Sinx/x, x, Auto |
| Система запуска | |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Источники запуска | CH1, CH2, EXT, EXT/5, AC Lines |
| Режимы запуска | Auto, Normal, Single |
| Задержка запуска (Holdoff) | 100 нс - 10 с |
| Измерения | |
| Автоматические измерения | 43 вида |
| Измерения курсором | △V, △T, △V&△T |
| Математические функции | +, -, ×, ÷, FFT, Intg(), Diff(), Sqrt(), цифровые фильтры |
| Режим XY | есть |
| Декодирование шин | RS232/UART, I2C, SPI, CAN, LIN (2 декодера) |
| Счетчик | частота, период (источник: CH1, CH2) |
| Вольтметр (DVM) | AC RMS, DC (источник: CH1, CH2) |
| Pass/Fail тестирование | есть |
| Цветовая градация (Color Grade) | есть |
| Генератор сигналов | |
| Максимальная частота (синус) | 50 МГц |
| Вертикальное разрешение | 14 бит |
| Стандартные формы сигналов | Sine, Square, Ramp, Pulse, Noise, Arbitrary |
| Модуляция | AM, FM, PM, FSK |
| Амплитуда | 2 мВ - 6 В |
| Общие характеристики | |
| Дисплей | 10.1" TFT LCD, 1024 × 600, емкостный сенсор |

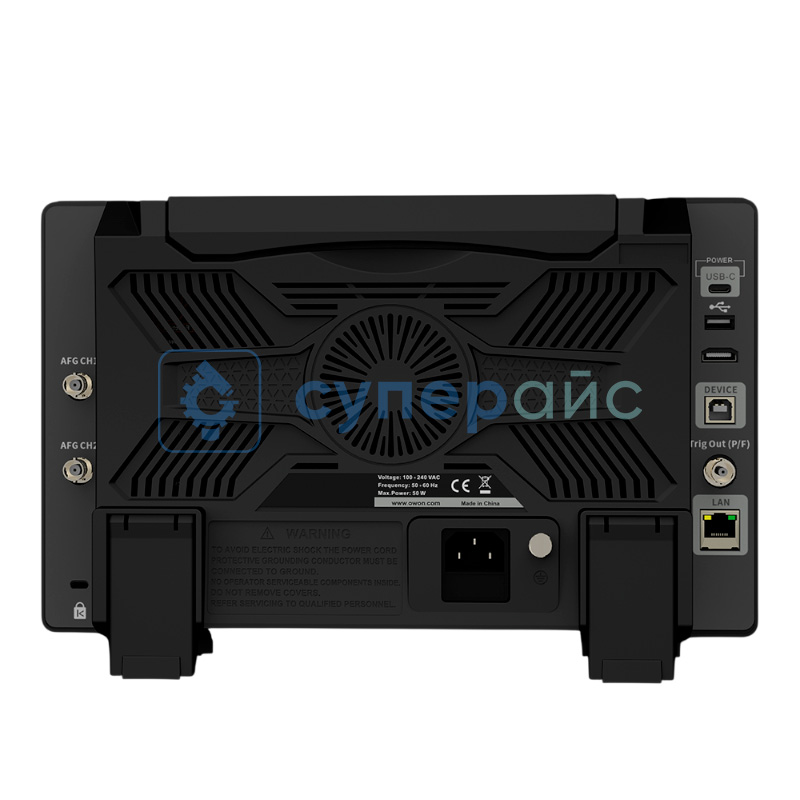

| Интерфейсы | USB Host, USB Device, LAN, HDMI, Trig Out (P/F) |
| Питание | USB-C |
| Потребляемая мощность | < 35 Вт |
| Рабочая температура | 0 - 40 °C |
| Габариты | 325 x 111,5 x 209 мм |
| Вес | 3,2 кг |

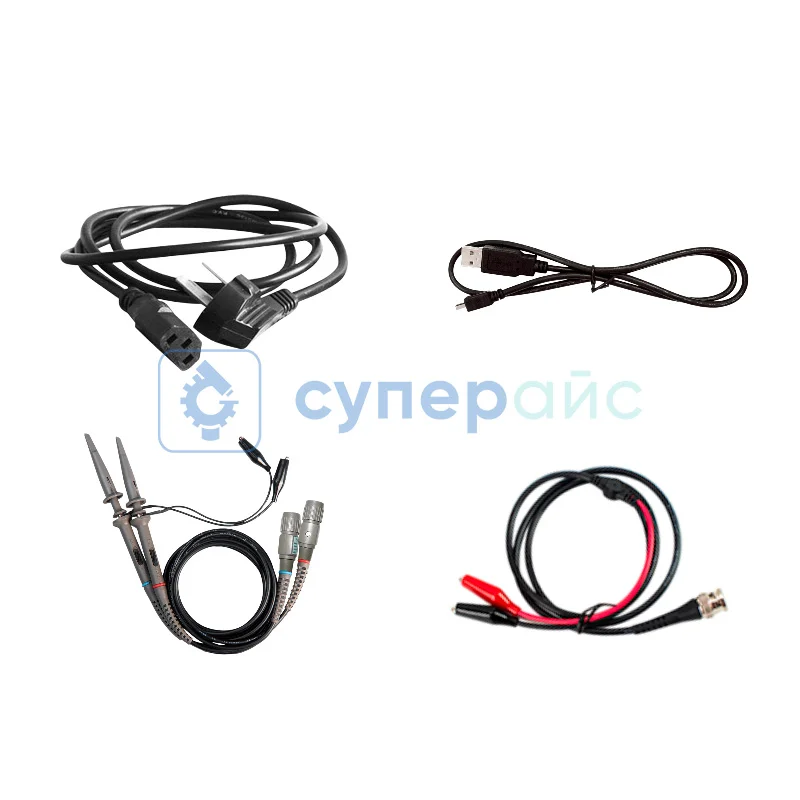

| Комплектация |
осциллограф OWON ADS3502A – 1 шт провод BNC - зажим «крокодил» – 1 шт сетевой кабель – 1 шт щуп – 1 шт USB-кабель – 1 шт руководство пользователя – 1 шт |
Документация и ПО OWON ADS3502A
Название
Язык
Версия
Размер и тип
Программное обеспечение для цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
58,2 МБ,
RAR
RAR
Руководство по программированию цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
597 КБ,
PDF
Краткое руководство по эксплуатации цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
4,58 МБ,
PDF
Руководство пользователя цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
12,4 МБ,
PDF
Показать больше
Показать меньше
Отзывы OWON ADS3502A
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17397
Модель (серия):
S1005
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11792
Модель (серия):
KL5100
Производитель:
KUNKIN
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
30
Вход. мощность (макс), Вт:
200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38907
Модель (серия):
SDS215S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤2,4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21345
Модель (серия):
DHO914S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1250
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22531
Модель (серия):
MSO7024
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18452
Модель (серия):
DHO4404
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
400
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤875
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21333
Модель (серия):
MSO5204
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18453
Модель (серия):
DHO4804
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
800
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤0,5
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
45130
Модель (серия):
SR-7240E
Производитель:
SR
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
42262
Модель (серия):
IT6411
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
45
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37656
Модель (серия):
TK6131B
Производитель:
Testkey
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
200
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37653
Модель (серия):
TK6121B
Производитель:
Testkey
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27715
Модель (серия):
SDG6032X-E
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
2400
Вертикальное разреш. (по амплитуде):
16 бит
Диагональ встр. дисплея (размер), дюйм:
4,3
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27711
Модель (серия):
SDG6012X-E
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
2400
Вертикальное разреш. (по амплитуде):
16 бит
Диагональ встр. дисплея (размер), дюйм:
4,3
Добавить в избранное
Артикул (код товара):
42671
Модель (серия):
IT6922A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37307
Модель (серия):
752
Производитель:
Jinghua
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
41520
Модель (серия):
IT6412
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
45
Тип:
Импульсный
Кол-во каналов:
Двухканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
38677
Модель (серия):
DSOX1202A
Производитель:
Keysight
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27634
Модель (серия):
15042
Производитель:
МЕГЕОН
Страна производства:
Россия
Гарантия, мес.:
12
Полоса пропускания, МГц:
40
Кол-во аналоговых каналов:
2
Время нарастания, нс:
≤17,5
Добавить в избранное
Артикул (код товара):
42677
Модель (серия):
IT6953A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
600
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30962
Модель (серия):
IT6722A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
400
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42675
Модель (серия):
IT6942A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
360
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30949
Модель (серия):
-
Производитель:
KittenBot
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Собранный
Камера:
Есть
Версия micro:bit:
плата на базе micro:bit
Роботы на базе:
BBC micro:bit
Добавить в избранное

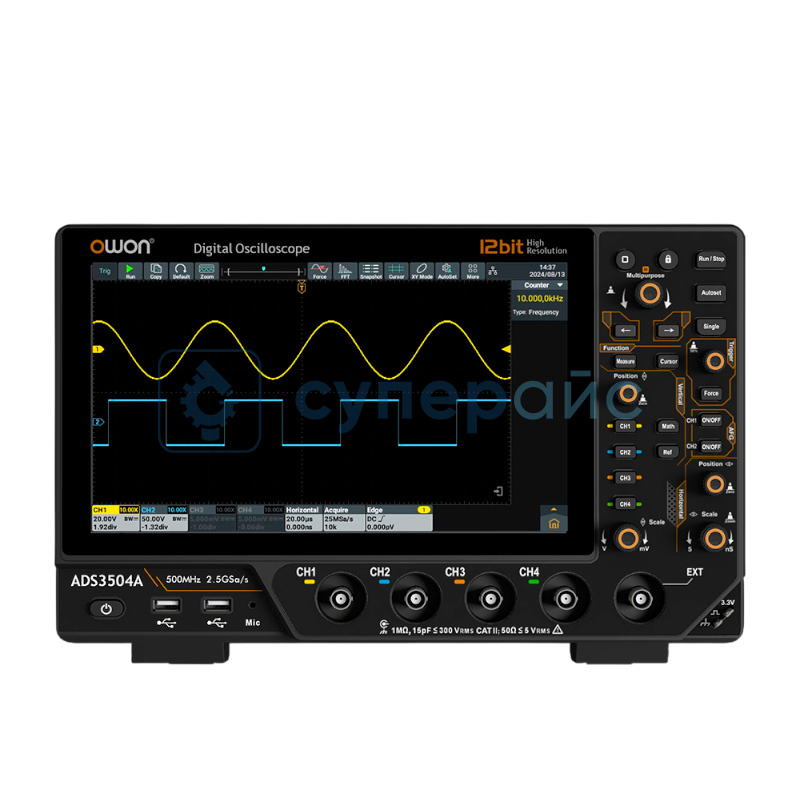

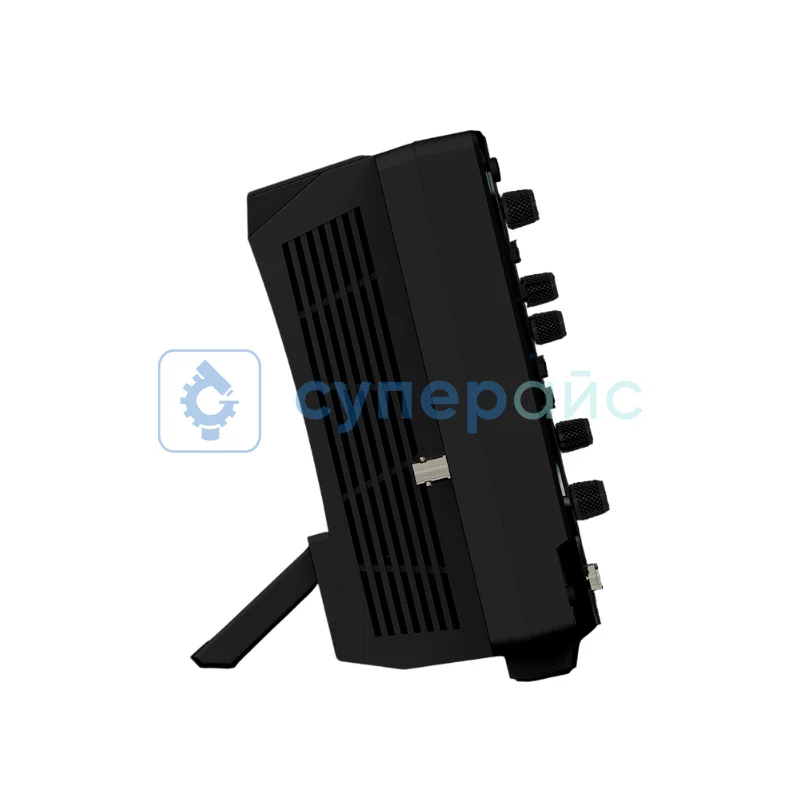

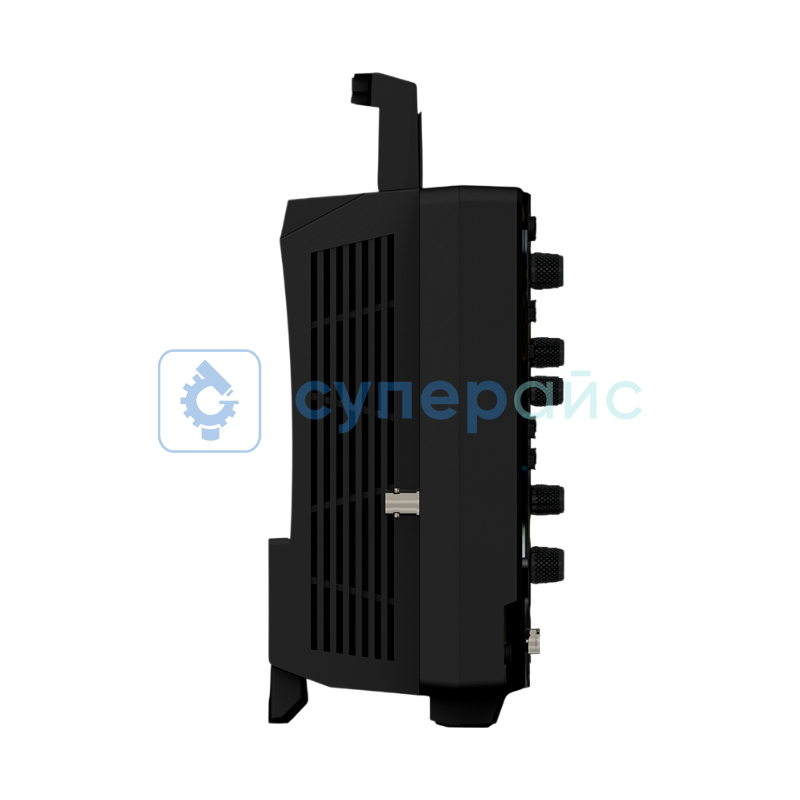

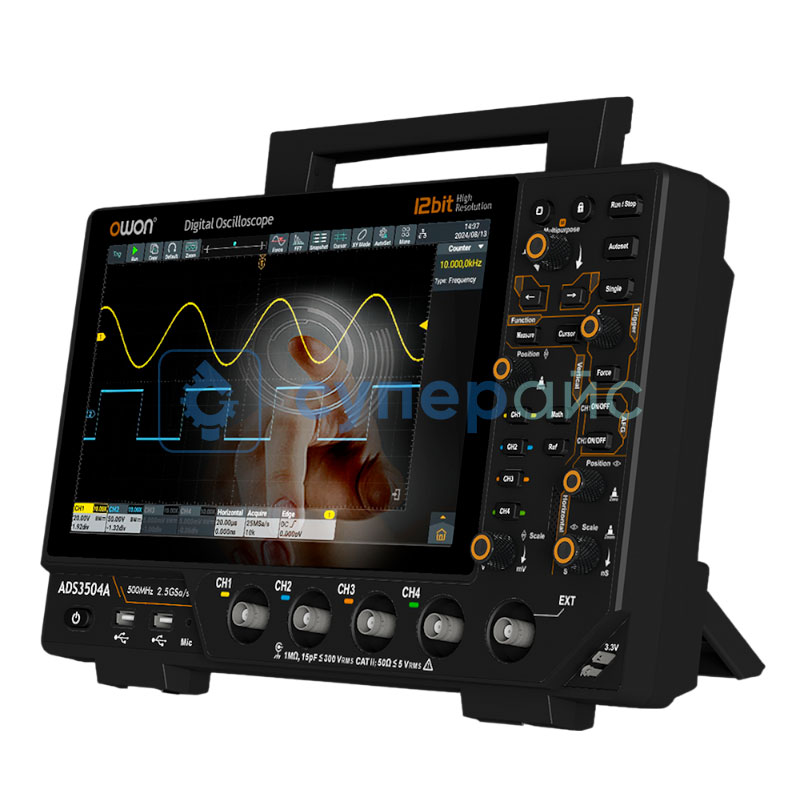

Артикул (код товара):
76023
Модель (серия):
ADS3502A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2500
Время нарастания, нс:
≤ 0,7
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15598
Модель (серия):
F508R
Производитель:
FCAR
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
да
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Добавить в избранное
Артикул (код товара):
21261
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Глубина памяти на канал:
Нет
Диагональ встр. дисплея (размер), дюйм:
Нет
Вес нетто, кг:
0,1
Благодарственные письма
