Осциллограф цифровой OWON ADS3504A
254 109 ₽
254 109 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
82374
Модель (серия)
ADS3504A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3504A
Общие данные
Артикул (код товара)
82374
Производитель (бренд)
Модель (серия)
ADS3504A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type B
LAN
HDMI
P/F Out
AUX (TrigOut/PassFail)
BNC
USB type C
USB type B
LAN
HDMI
P/F Out
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Описание OWON ADS3504A
Технические характеристики OWON ADS3504A
| Полоса пропускания | 500 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 2,5 ГВыб/с (2 канала), 1,25 ГВыб/с (4 канала) |
| Режимы сбора данных | Sample, Peak, High Res, Average, Segmentation |
| Скорость захвата сигналов | 50 000 осц./сек |
| Входные характеристики | |
| Вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 15 пФ ± 5 пФ; 50 Ом ± 2% |
| Коэффициент затухания зонда | 1X, 10X, настраиваемый (1uX - 1MX) |
| Максимальное входное напряжение (1 МОм) | ≤ 300 Vrms |
| Максимальное входное напряжение (50 Ом) | ≤ 5 Vrms |
| Вертикальная чувствительность | 500 мкВ/дел - 10 В/дел |
| Вертикальное разрешение | 12 бит |
| Время нарастания | ≤ 0,7 нс |
| Точность усиления постоянного тока | ≤ 1,5% (при ≥ 5 мВ) |
| Изоляция каналов (50 Гц / 10 МГц) | 100:1 / 40:1 |
| Горизонтальная система | |
| Горизонтальный масштаб | 500 пс/дел - 1000 с/дел |
| Глубина памяти (макс.) | 100 Мб |
| Интерполяция | Sinx/x, x, Auto |
| Система запуска | |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Источники запуска | CH1, CH2, EXT, EXT/5, AC Lines |
| Режимы запуска | Auto, Normal, Single |
| Задержка запуска (Holdoff) | 100 нс - 10 с |
| Измерения | |
| Автоматические измерения | 43 вида |
| Измерения курсором | △V, △T, △V&△T |
| Математические функции | +, -, ×, ÷, FFT, Intg(), Diff(), Sqrt(), цифровые фильтры |
| Режим XY | есть |
| Декодирование шин | RS232/UART, I2C, SPI, CAN, LIN (2 декодера) |
| Счетчик | частота, период (источник: CH1, CH2) |
| Вольтметр (DVM) | AC RMS, DC (источник: CH1, CH2) |
| Pass/Fail тестирование | есть |
| Цветовая градация (Color Grade) | есть |
| Генератор сигналов | |
| Максимальная частота (синус) | 50 МГц |
| Вертикальное разрешение | 14 бит |
| Стандартные формы сигналов | Sine, Square, Ramp, Pulse, Noise, Arbitrary |
| Модуляция | AM, FM, PM, FSK |
| Амплитуда | 2 мВ - 6 В |
| Общие характеристики | |
| Дисплей | 10.1" TFT LCD, 1024 × 600, емкостный сенсор |

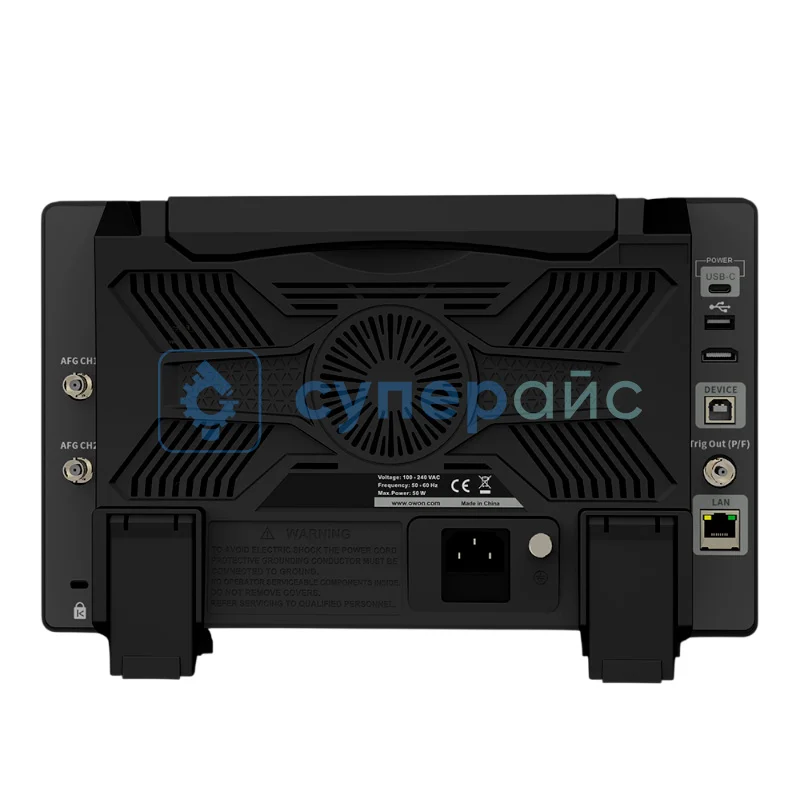

| Интерфейсы | USB Host, USB Device, LAN, HDMI, Trig Out (P/F) |
| Питание | USB-C |
| Потребляемая мощность | < 35 Вт |
| Рабочая температура | 0 - 40 °C |
| Габариты | 325 x 111,5 x 209 мм |
| Вес | 3,2 кг |

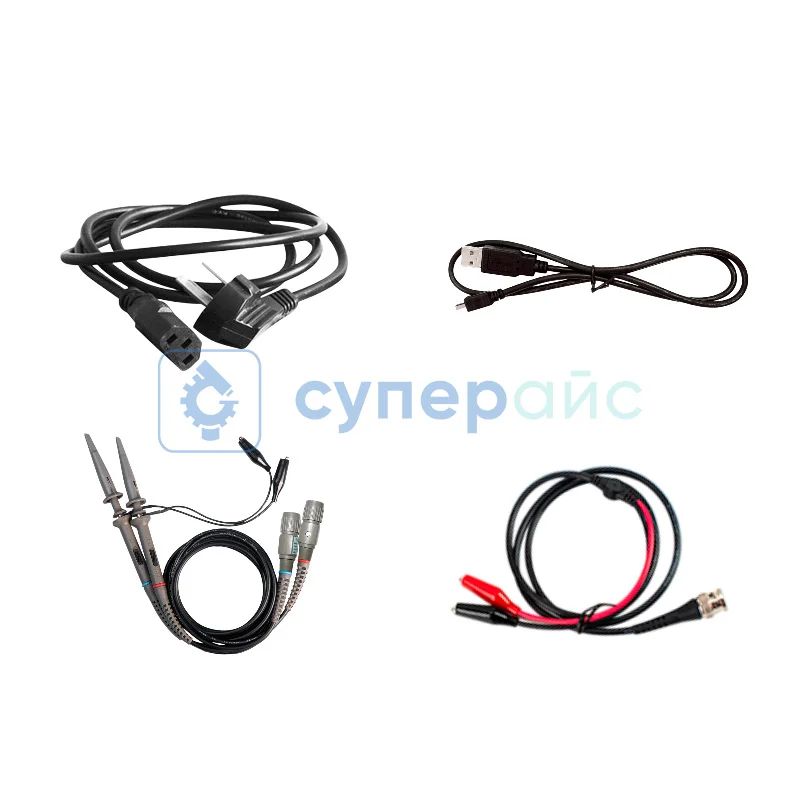

| Комплектация |
осциллограф OWON ADS3504A – 1 шт провод BNC - зажим «крокодил» – 1 шт сетевой кабель – 1 шт щуп – 1 шт USB-кабель – 1 шт руководство пользователя – 1 шт |
Документация и ПО OWON ADS3504A
Название
Язык
Версия
Размер и тип
Программное обеспечение для цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
58,2 МБ,
RAR
RAR
Руководство по программированию цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
597 КБ,
PDF
Краткое руководство по эксплуатации цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
4,58 МБ,
PDF
Руководство пользователя цифрового осциллографа OWON серии ADS3000(A)
Язык:
Английский
Размер и тип:
12,4 МБ,
PDF
Показать больше
