Осциллограф цифровой OWON SDS220S

Код товара: 38909

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

OWON

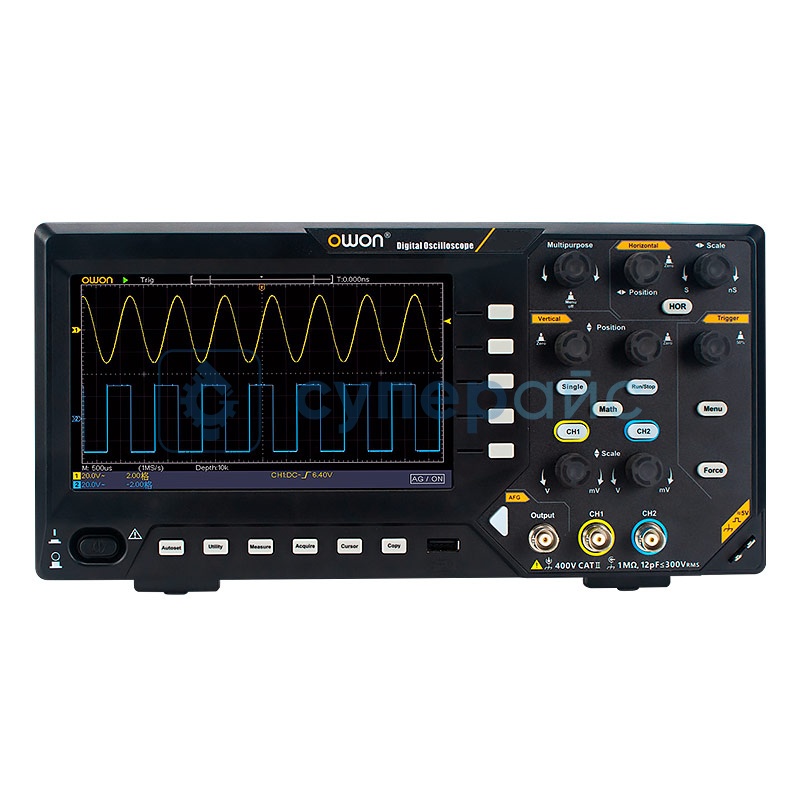

Осциллограф цифровой OWON SDS220S фото 1

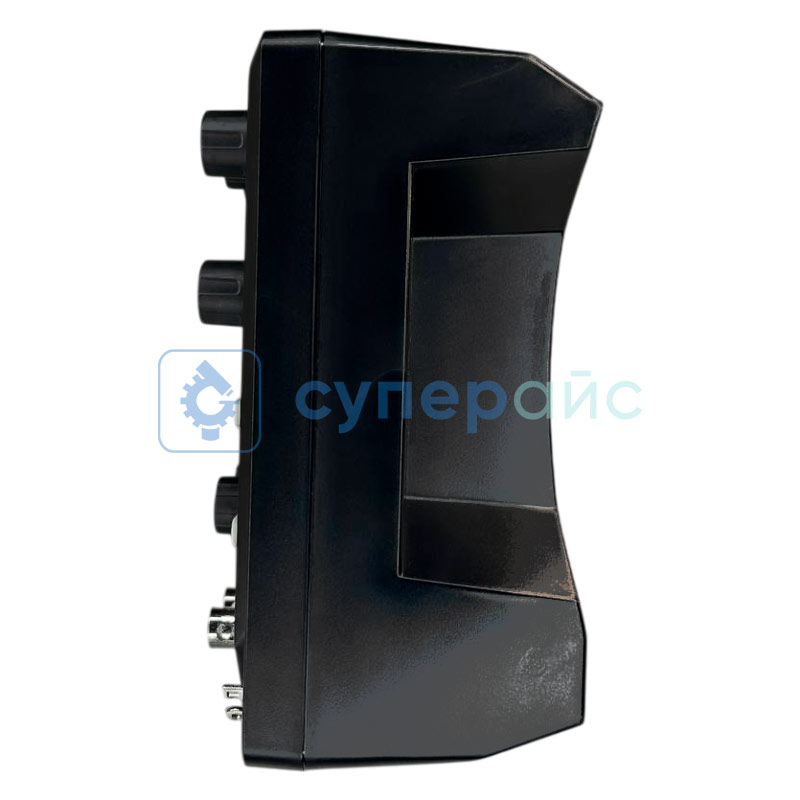

Осциллограф цифровой OWON SDS220S фото 1

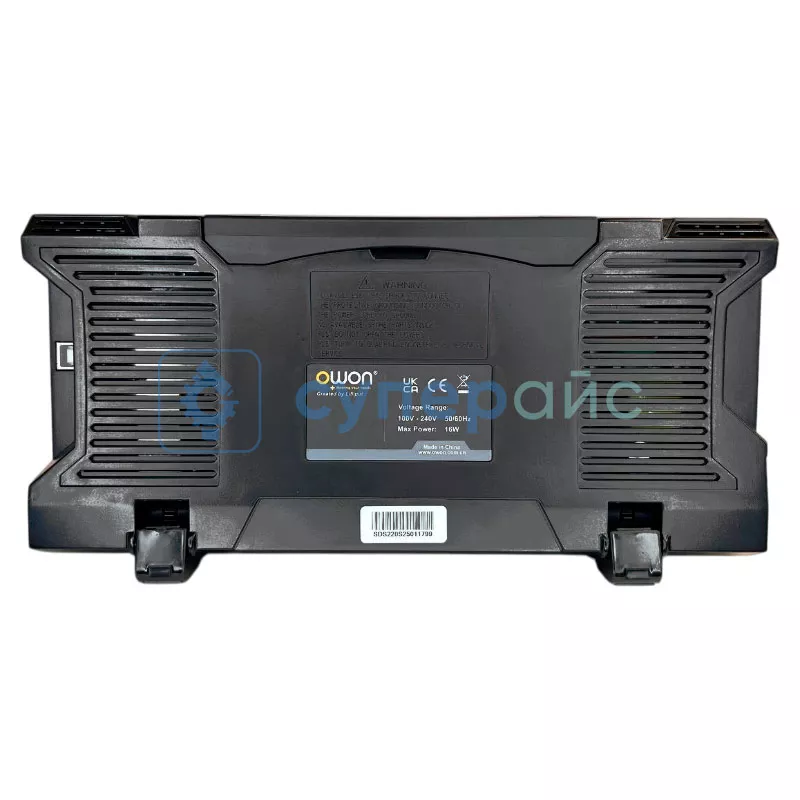

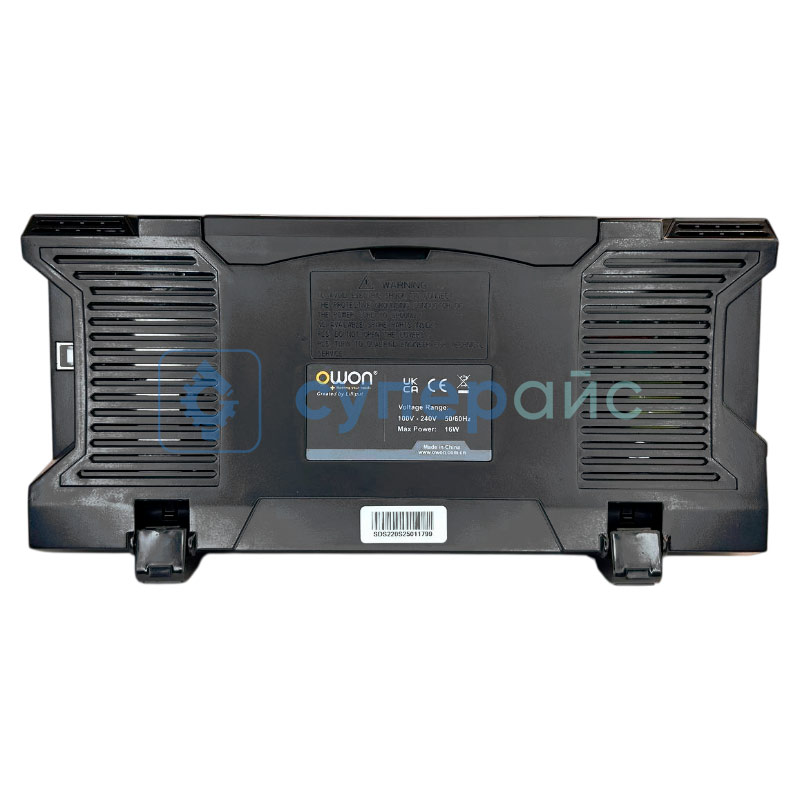

Осциллограф цифровой OWON SDS220S фото 2

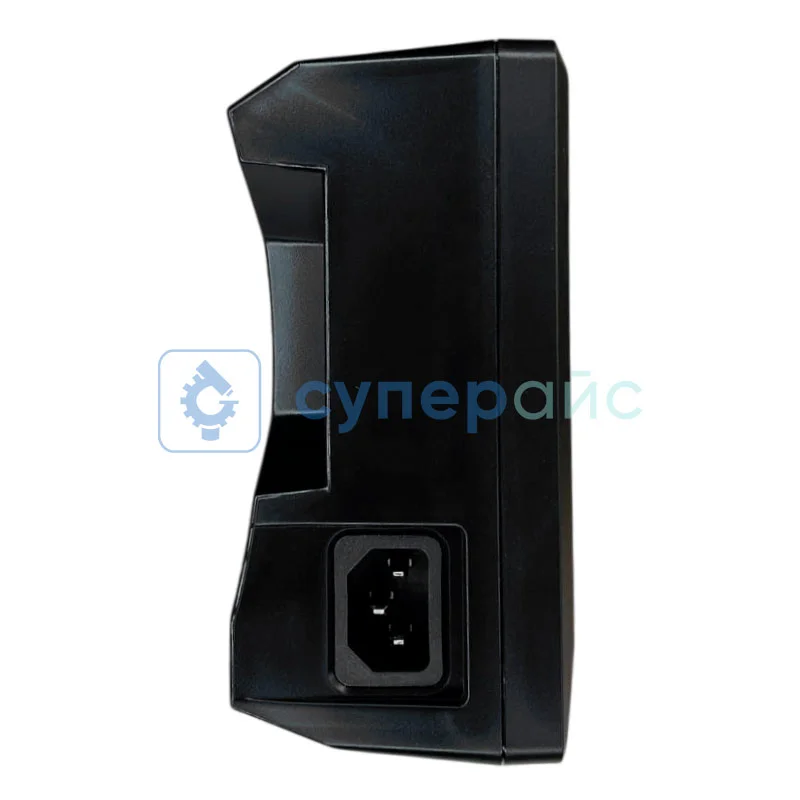

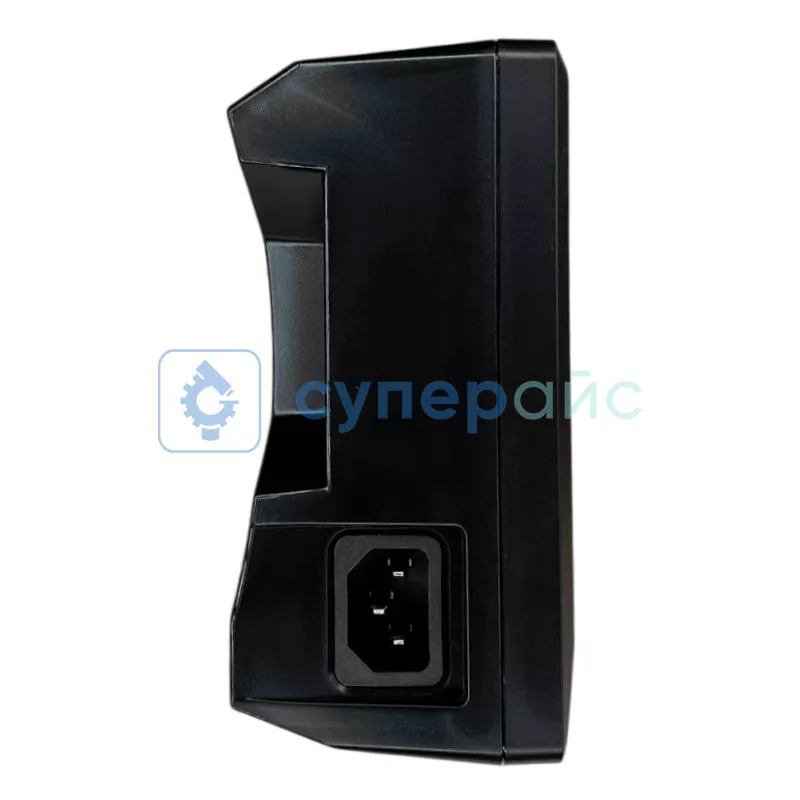

Осциллограф цифровой OWON SDS220S фото 3
Осциллограф цифровой OWON SDS220S фото 4
О товаре
Промышленный осциллограф OWON SDS220S
Сопротивление нагрузки 50 Ом
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
28 050 руб.
28 050 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
О товаре
Промышленный осциллограф OWON SDS220S
Сопротивление нагрузки 50 Ом
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с

Технические характеристики OWON SDS220S

Полоса пропускания 200 МГц
Количество каналов 2
Частота дискретизации 1 ГВыб/с
Режим сбора данных обычный режим, определение пика, усреднение
Входные характеристики
Вход DC, AC, заземление
Входное сопротивление 1 МОм ± 2 %, параллельно 20 пФ ± 5 пФ
Коэффициент затухания зонда 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 В (DC+AC, PK - PK)
Изоляция каналов 50 Гц: 100:1
10 МГц: 40:1
Задержка между каналами 150 пс
Ограничение полосы пропускания 20 МГц, полная пропускная способность
Горизонтальная система
Интерполяция (sinx)/x
Глубина памяти 20 Мб
Горизонтальный масштаб 2 нс/дел - 1000 с/дел, шаг 1-2-5
Вертикальная система
Вертикальная чувствительность 2 мВ/дел - 10 В/дел
Вертикальное разрешение 8 бит (на 2 канала)
Смещение ±1 В (2 мВ/дел – 100 мВ/дел)
±60 В (200 мВ/дел – 10 В/дел)
Низкая частота (связь по переменному току, 3 дБ) ≥10 Гц (в BNC)
Время нарастания ≤ 1,75 нс
Точность усиления постоянного тока ±3%
Точность постоянного тока (средняя) Разница в вольтах между любыми двумя средними значениями из ≥16 сигналов, полученных при одинаковой настройке телескопа и условиях окружающей среды (∆В): ±(3% показаний + 0,05 дел.)
Измерение
Курсор △V, △T, △Tи△V между курсорами, автоматический курсор
Автоматическое измерение Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, Cycle Area
Математические функции +, -, ×, ÷, БПФ
Фигуры Лиссажу полная пропускная способность
разность фаз ±3 градуса
Память до 16 осциллограмм
Тип триггера Edge, Video
Диапазон уровня триггера ±4 деления от центра экрана
Точность уровня триггера ±0,3 деления
Диапазон задержки срабатывания триггера 100 нс – 10 с
Настройка уровня триггера 50% частота 50 Гц
Триггер Edge наклон, подъём и падение
Триггер Video модуляция: Поддерживает стандартные системы вещания NTSC, PAL и Secam
диапазон номеров строк: 1-525 (NTSC) и 1-625 (PAL/SECAM)
Частотомер есть
Генератор сигналов
Стандартные формы сигналов синусоидальная волна, прямоугольная волна, ступенчатая волна, импульсная волна, произвольная волна
Произвольные формы сигналов синус, экспоненциальный рост, экспоненциальный спад, гауссиан, более 160 видов
Максимальная выходная частота 25 МГц
Произвольная форма сигнала 0,1 Гц - 5 МГц
Частота дискретизации 125 МВыб/с
Амплитуда (50 Ом) 0,005 - 3 В
Диапазон смещения постоянного тока ±3 В, высокое сопротивление
Каналы 1
Длина формы сигнала 8 Кб
Вертикальное разрешение 14 бит
Сопротивление нагрузки 50 Ом
Общие характеристики
Дисплей 7-дюймовый ЖК дисплей, 800 x 480 пикселей
Интерфейс USB Device, USB Host, USB Type-B
Питание 100 - 240 В, 50 / 60 Гц, CAT Ⅱ
Потребляемая мощность < 16 Вт
Предохранитель 2 А, 250 В, T класс
Рабочая температура 0 - 40 ℃
Температура хранения -20 - 60 ℃
Относительная влажность ≤ 90 %
Габариты 301 x 152 x 70 мм
Вес 1,1 кг
Габариты упаковки 370 x 110 x 180 мм
Вес брутто 1,75 кг

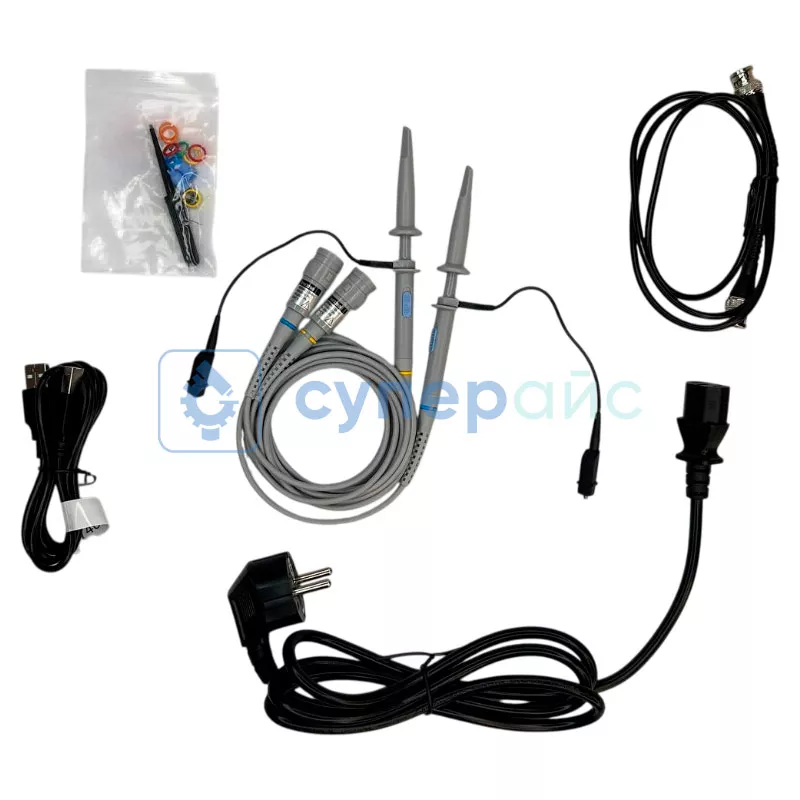

Комплектация осциллограф OWON SDS220S - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
зонд - 2 шт
руководство пользователя - 1 шт

Сравнительная таблица осциллографов OWON SDS серии

Характеристики OWON SDS220S OWON SDS215S OWON SDS210S
Полоса пропускания 200 МГц 150 МГц 100 МГц
Время нарастания ≤ 1,75 нс ≤ 2,4 нс ≤ 3,5 нс
Количество каналов 2
Частота дискретизации 1 ГВыб/с
Глубина памяти 20 Мб
Горизонтальный масштаб 2 нс/дел - 1000 с/дел

Осциллограф OWON SDS220S: Профессиональный инструмент для точных измерений

Двухканальный промышленный осциллограф OWON SDS220S представляет собой современное решение для сложных измерительных задач в различных отраслях электроники. С полосой пропускания 200 МГц и скоростью дискретизации 1 ГВыб/с этот прибор гарантирует точный анализ сигналов с глубиной памяти 20 Мб. Устройство сочетает высокую производительность с интуитивно понятным управлением, предлагая надежный инструмент для диагностики и исследований.

Особенности:
  • Широкая полоса пропускания 200 МГц для анализа высокочастотных сигналов
  • Частота дискретизации 1 ГВыб/с на канал
  • Большой 7-дюймовый ЖК-дисплей с разрешением 800×480 пикселей
  • Встроенный генератор сигналов с частотой до 25 МГц
  • Компактный дизайн и малый вес для мобильного применения
Технические преимущества:

Прибор демонстрирует точность измерений благодаря 8-битному разрешению и времени нарастания ≤1,75 нс. Система запуска с точностью уровня ±0,3 деления и задержкой от 100 нс до 10 с обеспечивает надежную синхронизацию сложных сигналов. Функция FFT-анализа позволяет проводить частотные исследования непосредственно на приборе.

Функциональные возможности:
  • 16 видов автоматических измерений параметров сигнала
  • Расширенные математические операции
  • Фигуры Лиссажу для анализа фазовых соотношений
  • Память для сохранения до 16 осциллограмм
  • Поддержка различных коэффициентов деления пробников
Эргономика и интерфейсы:

Осциллограф оснащен набором интерфейсов, включая USB Host и USB Device для простого экспорта данных и подключения внешних накопителей. Эргономичный корпус с продуманным расположением органов управления предлагает комфортную работу даже при продолжительных измерениях.

OWON SDS220S представляет собой оптимальное сочетание производительности и функциональности для профессиональных применений. Широкая полоса пропускания, высокая скорость дискретизации и расширенные возможности анализа делают этот осциллограф универсальным решением для измерительных задач.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
