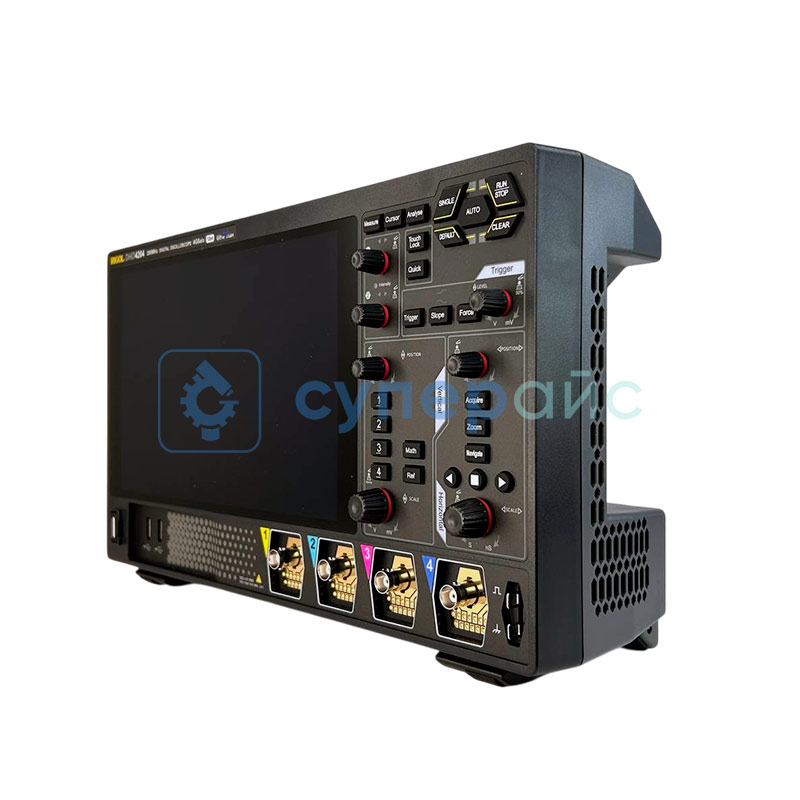

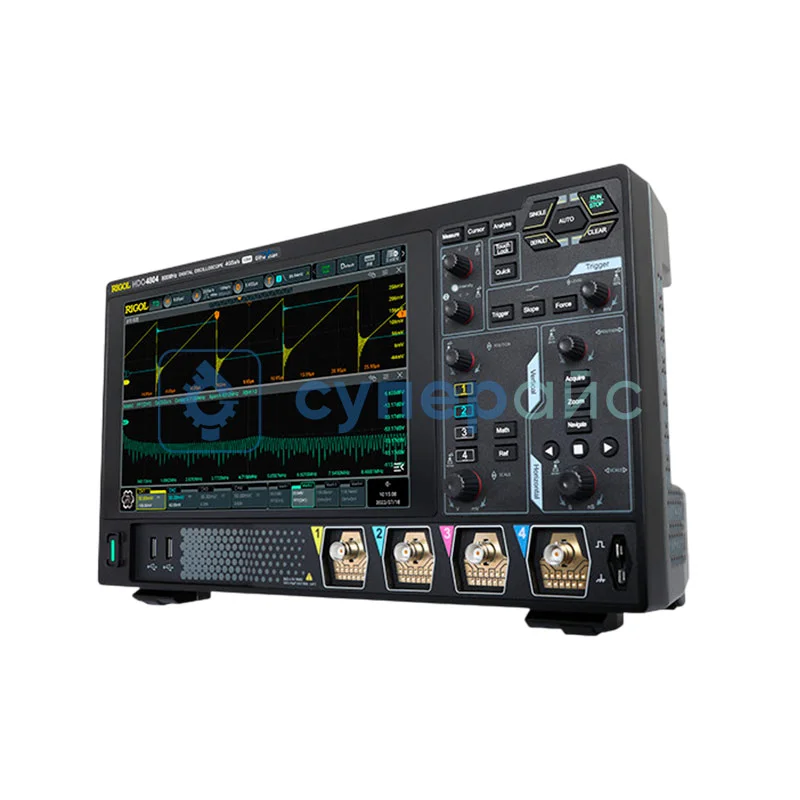

Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц)
Код товара: 18451
Гарантия 36 месяцев
О товаре Встроенный частотомер
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 4 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный частотомер
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 4 ГВыб/с
Технические характеристики RIGOL DHO4204
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации |
4 ГВыб/с в одноканальном режиме 2 ГВыб/с в двухканальном режиме 1 ГВыб/с в четырехканальном режиме |
| Глубина памяти |
250 Мб в одноканальном режиме 125 Мб в двухканальном и трехканальном режиме 62,5 Мб в четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,001X / 0,002X / 0,005X / 0,01X / 0,02X / 0,05X / 0,1X / 0,2X / 0,5X / 1X / 2X / 5X / 10X / 20X / 50X / 100X / 200X / 500X / 1000X / 2000X / 5000X |
| Максимальное входное напряжение | 300 В (среднеквадратичное значение) |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 500 пс/дел ~ 1000 с/дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 100 мкВ/дел ~ 10 В/дел |
| Время нарастания | ≤ 1,75 нс |
| Диапазон вертикального смещения |
500 мкВ/дел - 65 мВ/дел, ± 1 В 65 - 270 мВ/дел, ± 10 В 270 - 2,75 мВ/дел, ± 20 В 2,75 мВ/дел - 10 В/дел, ± 100 В |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2 % |
| Точность смещения постоянного тока |
< 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами |
≥100:1 (DC ~ 500 МГц) ≥30:1 (＞500 МГц ~ макс. полоса) |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH4 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH4 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH4 |
| Условие | CS, TimeOut |
| Разрядность | 4 ~ 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Система измерения | |
| Курсорные измерения |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | 100 - 240 В, 50 - 60 Гц |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN |

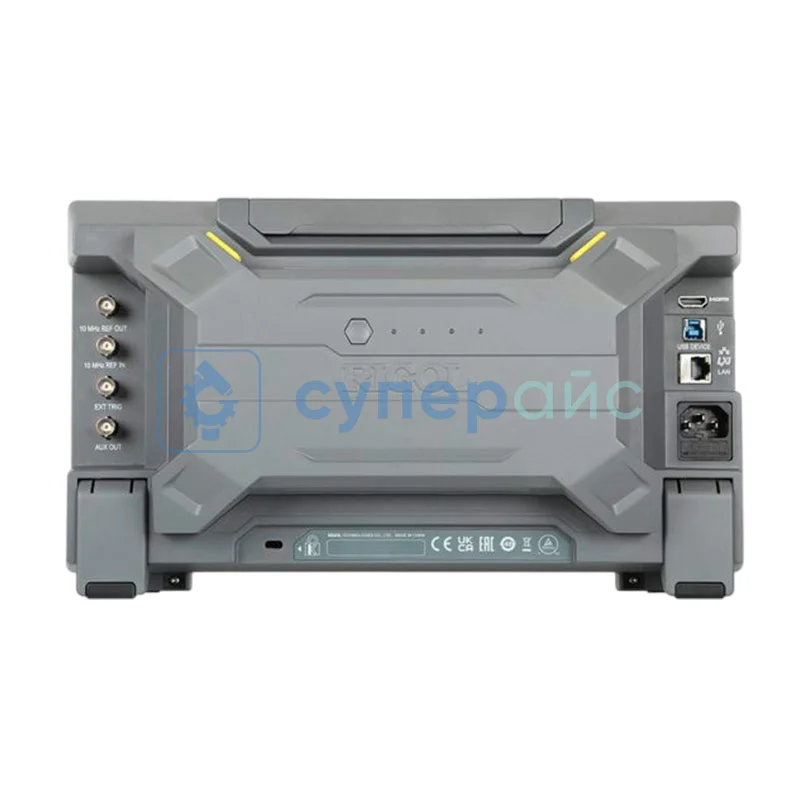

| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты | 450 x 330 x 240 мм |
| Вес нетто | 3,8 кг |
| Вес брутто | 5,4 кг |

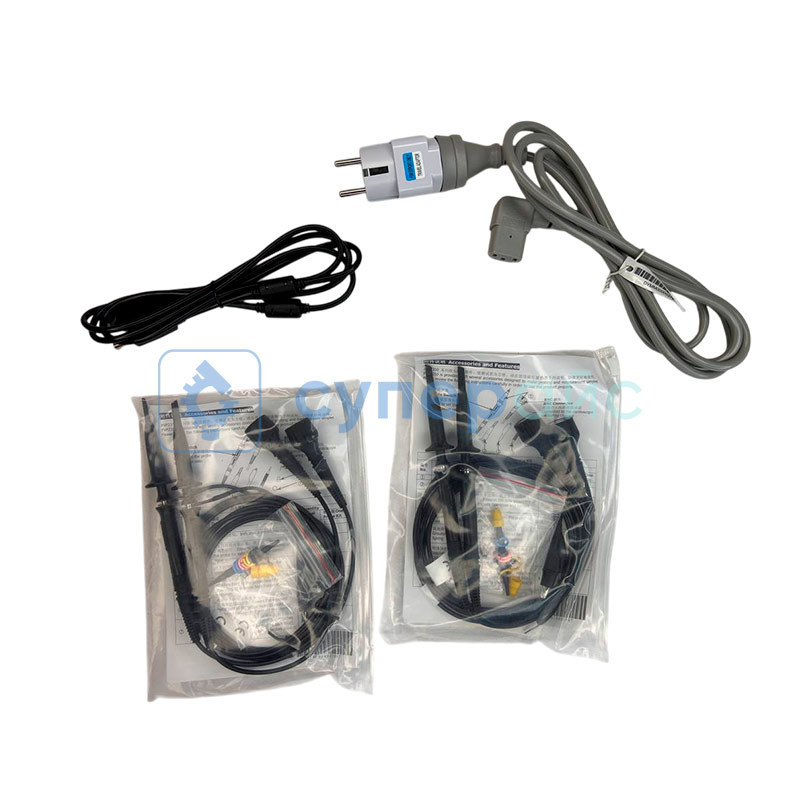

| Комплектация |
четырехканальный осциллограф RIGOL DHO4204 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов Rigol серии DHO4000
| Характеристики | DHO4204 | DHO4404 | DHO4804 |
| Полоса пропускания, МГц | 200 | 400 | 800 |
| Количество аналоговых каналов | 4 | ||
| Количество цифровых каналов | нет | ||
| Частота дискретизации на канал, МВыб/с | 4000 | ||
| Время нарастания, нс | ≤ 1,75 | ≤ 0,437 | ≤ 0,875 |
| Глубина памяти на канал, Мб | 250 | ||
| Разрешение по вертикали (разрядность АЦП), бит | 12 | ||
| Генератор сигналов | нет | ||
| Логический анализатор | нет | ||
| Мультиметр | да | ||
| Анализатор спектра сигнала с помощью БПФ | нет | ||
| Частотомер | да | ||
| Самописец | да | ||
| Анализатор протоколов | да | ||
| Разрешение дисплея, пиксель | 1280 x 800 | ||
| Интерфейс передачи данных | USB/ LAN/ HDMI/ AUX | USB/ LAN/ HDMI | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) |
Осциллограф RIGOL DHO4204
Осциллограф RIGOL модели DHO4204 - это измерительный прибор для наблюдения электрических сигналов во времени. Модель имеет полосу пропускания 200 МГц и четыре входных канала. Ниже опровергаем некоторые распространённые мифы о таких приборах на примере этой модели.
1. Четыре канала усложняют работуЧетырехканальный осциллограф упрощает одновременный анализ нескольких сигналов. Можно сравнивать входные и выходные сигналы устройства.
Преимущества четырех каналов:
- синхронное измерение входных и выходных сигналов схемы;
- контроль тактовых импульсов и сигналов данных одновременно;
- анализ дифференциальных пар без дополнительных измерений.
Частота дискретизации 4 ГВыб/с в одноканальном режиме даёт захватывать быстрые переходные процессы. Без достаточной скорости оцифровки важные детали сигнала остаются незамеченными.
3. Большая глубина памяти замедляет работуВ действительности глубина памяти 250 Мб для этой модели в одноканальном режиме сохраняет длинные последовательности сигналов. Применяя RIGOL DHO4204, пользователь может детально изучать редкие события.
4. Встроенные инструменты дублируют основные функцииЭто также миф. Встроенный частотомер и вольтметр в функционале прибора экономят место на рабочем столе и время на подключение отдельных измерителей.
5. Множество разных портов усложняет подключениеЭто также миф. Интерфейс USB, LAN, HDMI, AUX, напротив, расширяет варианты подключения к компьютерам и другим внешним устройствам.
Для чего подходит полоса пропускания этой модели:
- для проверки работы сложной электроники;
- для анализа аналоговых схем;
- для контроля импульсных блоков питания.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
