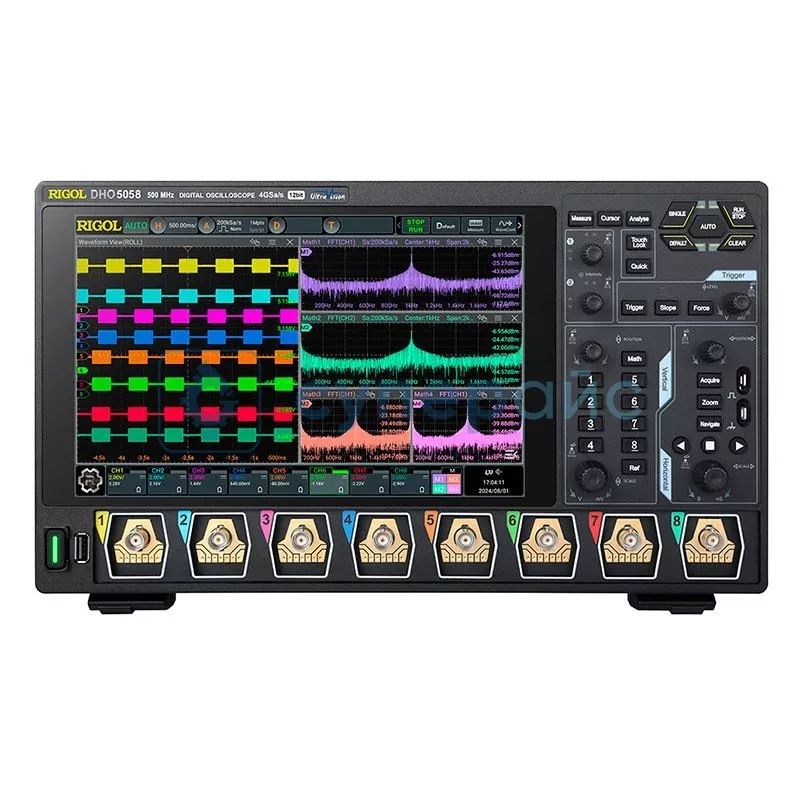

Цифровой осциллограф Rigol DHO5058
1 659 939 ₽
1 659 939 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
45339
Модель (серия)
DHO5058
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO5058
Артикул (код товара)
45339
Модель (серия)
DHO5058
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Разреш. дисплея, пиксель
Встроенные опции
Частотомер
Анализатор протоколов
Анализатор протоколов
Показать больше
Показать меньше
Описание RIGOL DHO5058
Технические характеристики Rigol DHO5058
| Полоса пропускания | 500 МГц |
| Количество каналов | 8 аналоговых входа + 1 внешний |
| Частота дискретизации |
4 ГВыб / с в одноканальном и четырёхканальном режиме 2 ГВыб / с при всех каналах |
| Скорость захвата осциллограмм | 200 000 осц./сек |
| Глубина памяти |
500 млн. точек в одноканальном и четырёхканальном режиме 250 млн. точек при всех каналах |
| Время нарастания | ≤750 пс |
| Запись и воспроизведение сигналов в реальном времени | максимально 2 млн. кадров |
| Входные параметры | |
| Развязка входа | DC, AC, заземление |
| Входное сопротивление |
1 МОм ± 1% 50 Ом ± 1% |
| Входная ёмкость | 19 пФ ± 3 пФ |
| Максимальное входное напряжение |
1 МОм: CAT I 300 В скз, 400 В пик (DC+AC скз) 50 Ом: 5 В скз |
| Эффективное разрешение (ENOB) | > 8 бит |
| Коэффициент затухания пробника | 0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Автоматическое распознавание зонда | есть |
| Вертикальная система | |
| Вертикальное разрешение |
12 бит 16 бит (режим высокого разрешения) |
| Диапазон вертикального смещения |
1 МОМ: ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) 50 Ом: ±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
| Динамический диапазон | ± 4 дел (12 бит) |
| Чувствительность |
1 МОм: от 100 мкВ/дел до 10 В/дел 50 Ом: от 100 мкВ/дел до 1 В/дел |
| Ограничение пропускной способности | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 500 МГц) |
| Устойчивость к электростатическому разряду | ±8 кВ |
| Горизонтальная система | |
| Диапазон временной базы |
от 500 пс/дел до 500 с/дел точная настройка |
| Базовое разрешение по времени | 100 пс |
| Точность временной базы | ±1,5 ppm ± 1 ppm/год |
| Диапазон задержки по времени | перед запуском: -5 дел масле запуска: максимально 1 с или 100 дел |
| Аналоговая задержка между каналами | ≤500 пс |
| Горизонтальный режим | YT, XY, SCAN, ROLL |
| Система синхронизации | |
| Источник триггера | Аналоговый канал (1 - 8), EXT TRIG, AC Line |
| Режимы триггера | автоматический, нормальный, одиночный |
| Диапазон удержания | 8 нс - 10 с |
| Полоса пропускания запусков |
полоса пропускания аналоговых входов 200 МГц |
| Чувствительность триггера |
0,5 дел, ≥50 мВ/дел 0,7 дел (с включенным подавлением шума) 200 мВ (пик-пик) (DC – 100 МГц), 500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Сопротивление внешнего входа | 1 МОм ±1%, BNC разъем |
| Типы триггеров | запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по таймауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH8, EXT, AC Line |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска |
CH1 - CH8 |
| Запуск по наклону | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1 - CH8 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL/SECAM, 480p/60 Гц, 576p/50 Гц, 720p/60 Гц, 720p/50 Гц, 720p/30 Гц, 720p/25 Гц, 720p/ 24 Гц, 1080p/60 Гц, 1080p/50 Гц, 1080p/30Hz, 1080p/25 Гц, 1080p/24 Гц, 1080i/60 Гц, 1080i/50 Гц |
| Источник запуска | CH1 - CH8 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Режим запуска | логическая схема каждого канала - H, L, X, восходящая или нисходящая |
| Источник запуска | CH1 - CH8 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH8 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH8 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH8 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH8 |
| Запуск по RS232/UART | |
| Режим запуска | срабатывает при запуске, ошибке, проверке ошибки или фрейме данных шины RS232/UART (скорость до 20 Мб/с) |
| Источник | CH1 - CH8 |
| Запуск по I2C | |
| Режим запуска | срабатывает при запуске, остановке, перезапуске, пропущенном ответе, адресе (7 бит, 8 бит или 10 бит), данных или адресных данных шины I2C |
| Источник | CH1 - CH8 |
| Запуск по SPI | |
| Режим запуска | запускается по заданному шаблону с заданной шириной данных (4 - 32) шины SPI. Поддерживаются функции CS и Timeout |
| Источник | CH1 - CH8 |
| Запуск по CAN | |
| Режим запуска | cрабатывает в начале кадра, конце кадра, удаленном идентификаторе, перегрузке, идентификаторе кадра, Данные кадра, Данные и идентификатор кадра, Ошибка кадра, Заполнение битами, Ошибка ответа, ошибка проверки, Форматирование Ошибка и случайная ошибка сигнала шины CAN (до 5 Мб/с). Поддерживаемые типы сигналов шины CAN Включают CAN_H, CAN_L, TX/RX и DIFF |
| Источник | CH1 - CH8 |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH8 |
| Система измерения | |
| Курсорные измерения |
ручные: отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) отслеживание: фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. автоматические: позволяет отображать курсор во время автоматического измерения. режим XY: измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. |
| Автоматическое измерение | -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока, -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и - скорость нарастания, -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑- B↓), фаза (A↓-B↑), и фаза(A↓-B↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| Вольтметр | |
| Источник | любой аналоговый канал |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | любой аналоговый канал, EXT |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | от 3 до 6 бит |
| Сумматор | 48 бит |
| Декодирование сигналов шин | Parallel, RS232/UART, I2C, SPI, CAN |
| Общие характеристики | |
| Дисплеи | 10,1 дюйм, мультитач, 1280 х 800 пикселей |
| Интерфейс передачи данных | USB 3.0 host, device, LAN 10/100/1000 LAN, Web Control, AUX, HDMI |
| Объем памяти | 4 ГБ RAM |
| Питание | 100 В - 240 В, 50 - 60 Гц, 350 Вт |
| Габариты | 335 х 235 х 154 мм |
| Вес | 5,3 кг |
| Комплектация |
цифровой осциллограф Rigol DHO5058 - 1 шт щупы для осциллографа - 8 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
