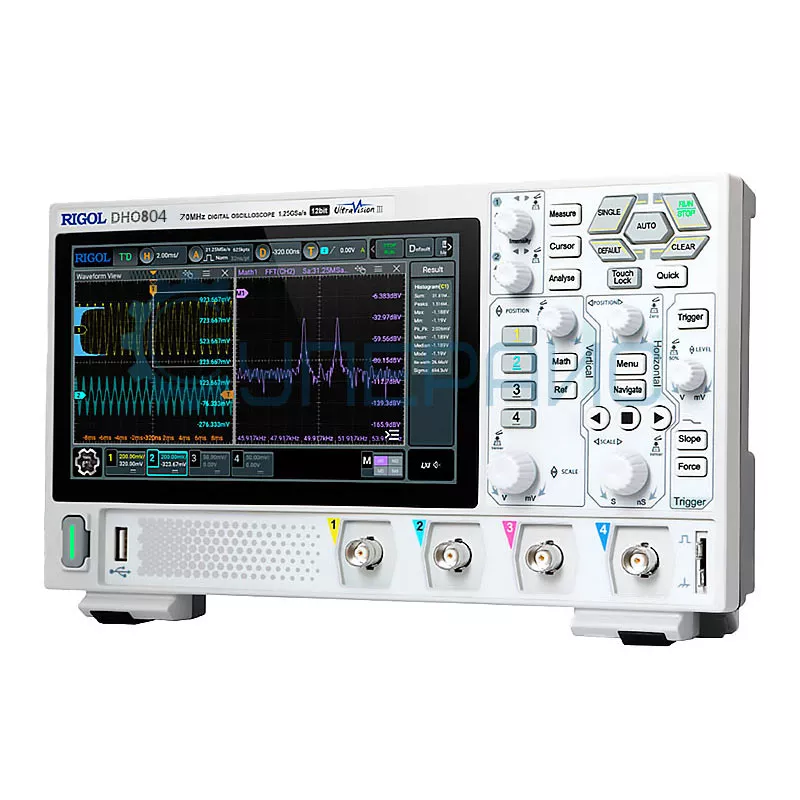

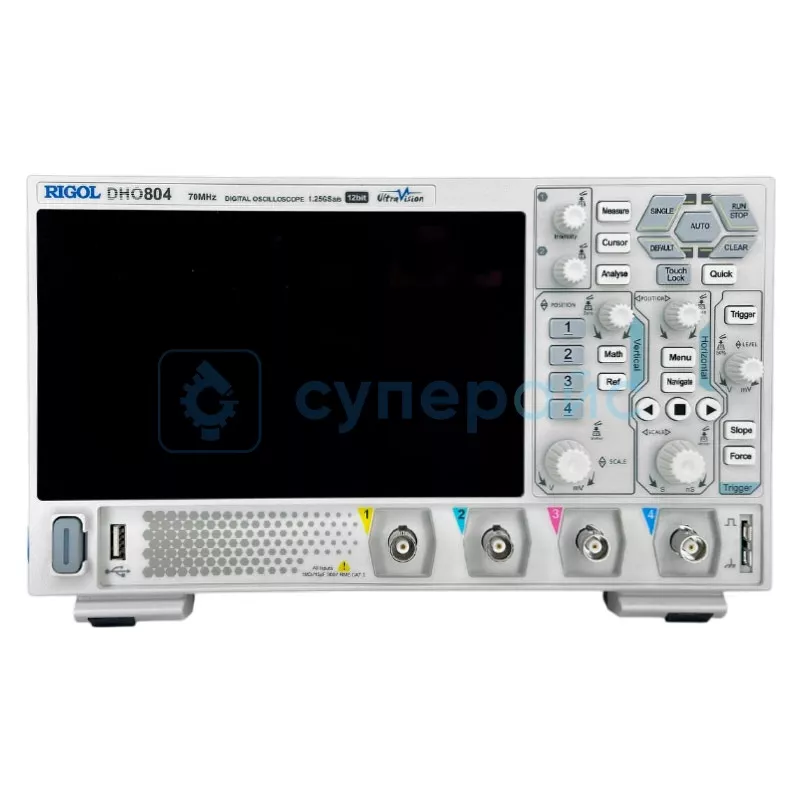

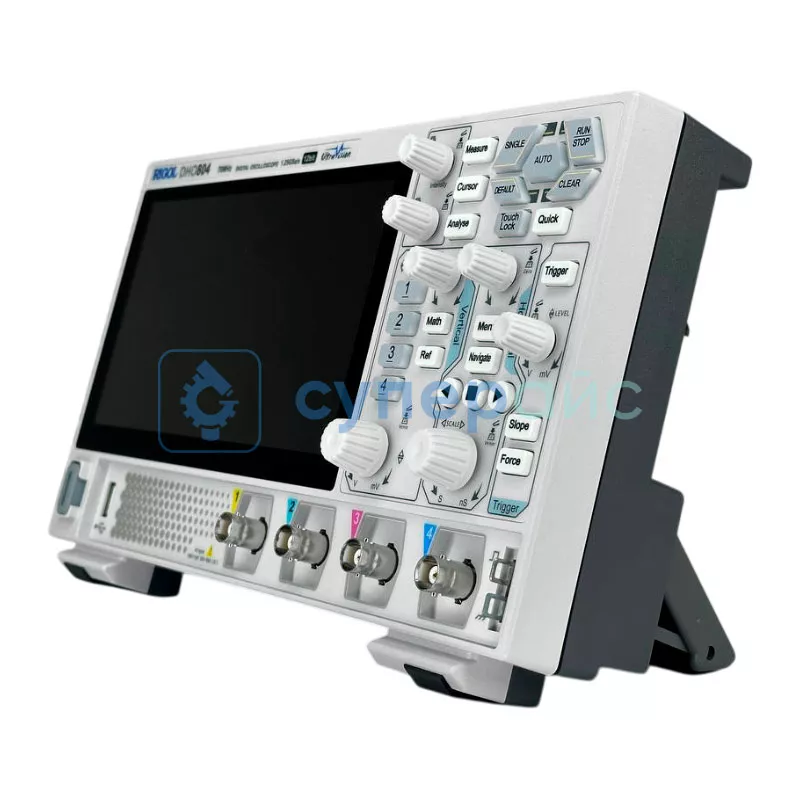

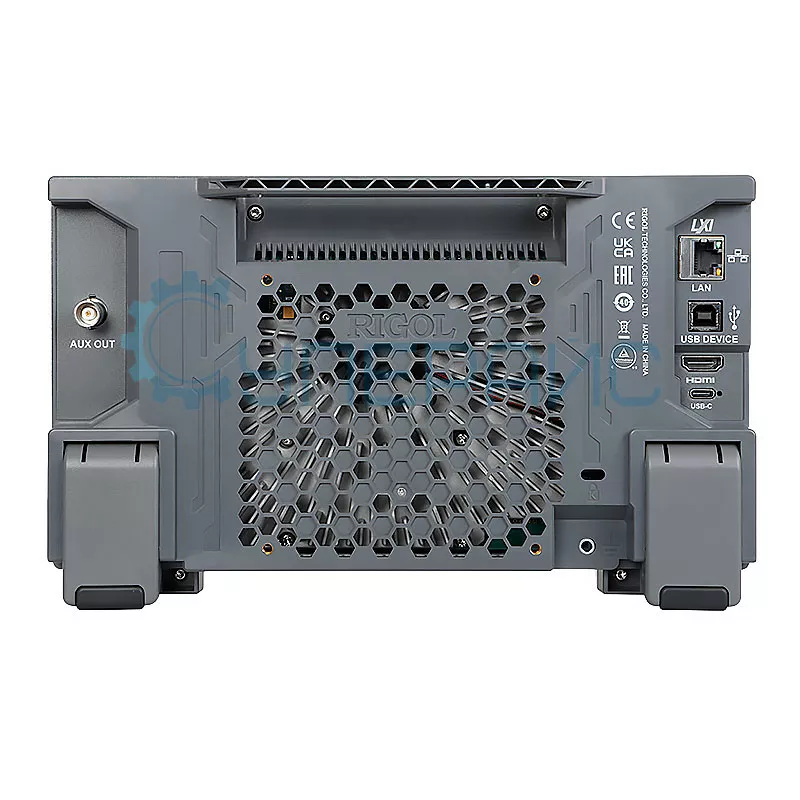

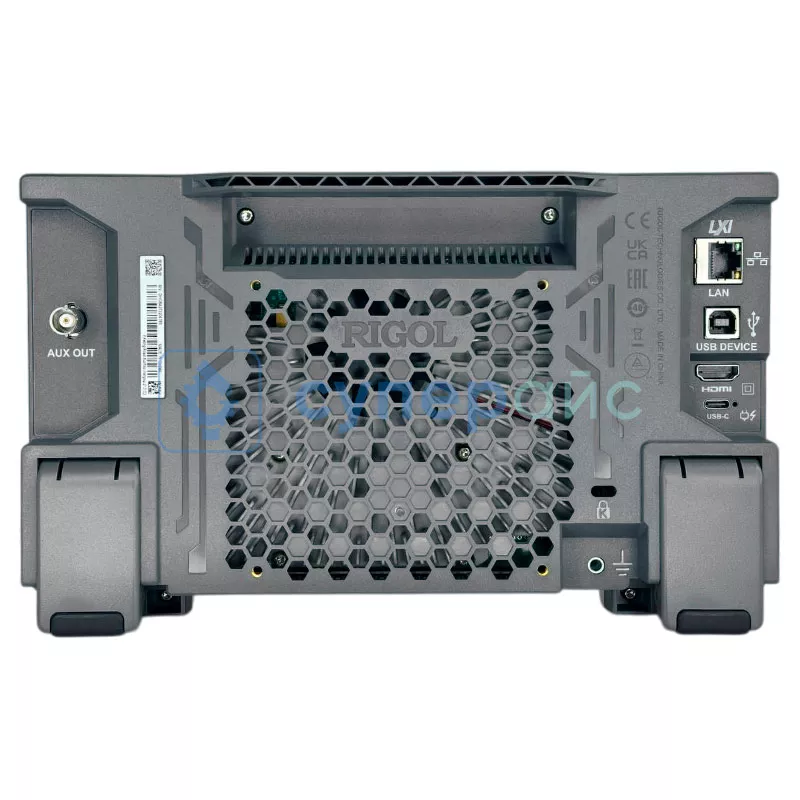

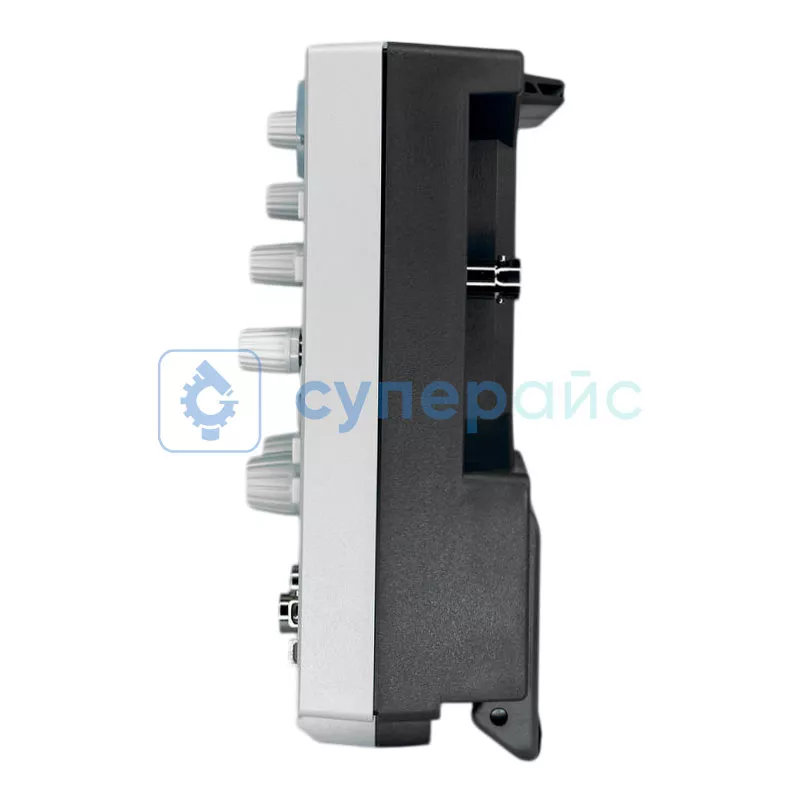

Настольный цифровой осциллограф RIGOL DHO804
37 150 ₽
37 150 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21349
Модель (серия)
DHO804
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO804
Артикул (код товара)
21349
Модель (серия)
DHO804
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
Parallel
UART
I²C
SPI
CAN
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Вес (кг)
2,78
Показать больше
Показать меньше
Описание RIGOL DHO804
Технические характеристики RIGOL DHO804
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации |
1,25 Гвыб/сек - один канал 625 Мвыб/сек - два канала 312,5 Мвыб/сек - все каналы |
| Количество каналов | 4 аналоговых |
| Макс. скорость захвата осциллограмм | 30000 осц./сек |
| Макс. скорость захвата для записи осциллограмм | 500000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
25 Мб - один канал 10 Мб - два канала 5 Мб - все каналы |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% / 15 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 5 нс |
| Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | CAT I 300 В rms, 400 Впик (DC+ В pk) |
| Вертикальное разрешение | 12 бит |
| Вертикальное отклонение | 0,5 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±0,5 В (< 0,5 мВ/дел) ±1 В (≥ 0,5 мВ/дел, < 65 мВ/дел) ±8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ±20 В (≥ 270 мВ/дел, ≤ 2,75 В/дел) ±100 В (> 2,75 В/дел, ≤ 10 В/дел ) |
| Динамический диапазон | ±4 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полное; выбирается для каждого канала |
| Погрешность коэфф. усиления |
±1% (> 5 мВ/дел) от полной шкалы ±2% (≤ 5 мВ/дел) от полной шкалы |
| Погрешность смещения |
≤ 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 100:1 |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 5 нс/дел ~ 500 с/дел |
| Временное разрешение | 100 пс |
| Погрешность временной базы | ±25 ppm ± 5 ppm/год |
| Максимальная задержка |
-5 дел отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс, точность ±1 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 50 мс/дел), сканирование (≥ 200 мс/дел) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс |
| Отображение | таблица событий |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по времени, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | Parallel (до 20 бит с аналоговыми каналами), RS232/UART, I2C, SPI, CAN |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (120 кГц), ФНЧ (120 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | 0,5 дел, ≥ 50 мВ/дел: 0,7 дел |
| Диапазон уровня запуска | внутренний: ±4,5 делений от центра экрана |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Типы запуска | запуск по фронту, импульсу, наклону, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS-232, UART, I²C, SPI, CAN |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по истечении времени (TimeOut) | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превышение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Разрешение | 3 - 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Процессор | |
| Модель | Cortex-A72 |
| Частота | 1,8 гГц |
| Количество ядер | 6 |
| Оперативная память | 4 Гб |
| Операционная система | Android |
| Внутренняя память | 8 Гб |
| Общие характеристики | |
| Дисплей | диагональ 7 дюймов, емкостной сенсорный мультитач, 1024 × 600 точек, 16 x 9, яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |
USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на передней панели (10 / 100 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) AFG OUT 1 на задней панели, BNC коннектор Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезависимая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Питание | USB Type-C, DC 12 V, 4 A |
| Потребляемая мощность | < 48 Вт |
| Температура хранения | -30℃ - 60℃, влажность ≤90% |
| Рабочая температура | 0℃ - 50℃, влажность ≤75% |
| Габариты | 265,35 х 161,75 х 77,38 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,78 кг |

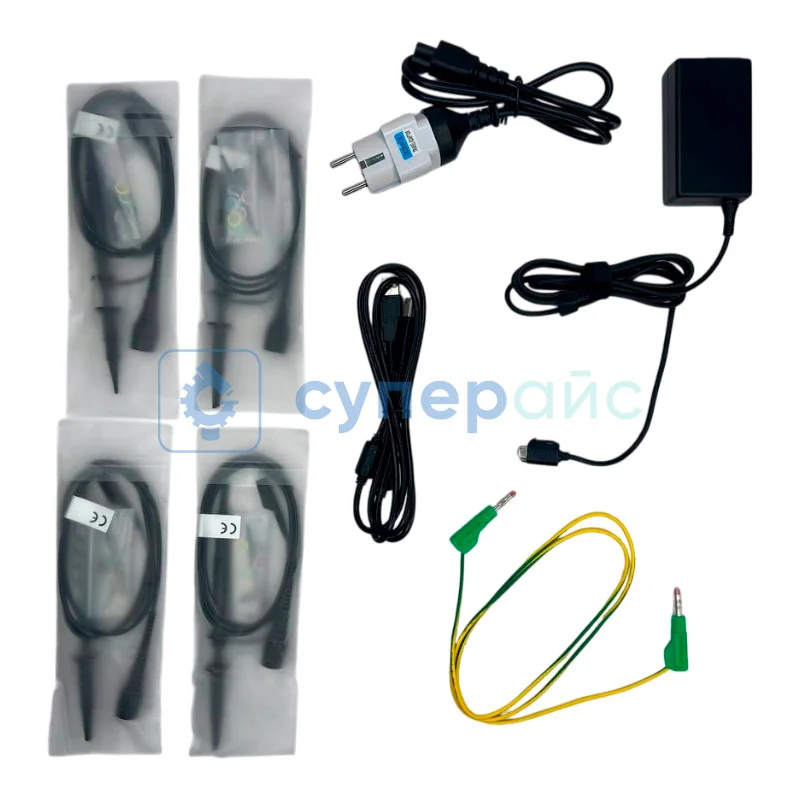

| Комплектация |
цифровой осциллограф Rigol DHO804 – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт руководство по эксплуатации – 1 шт |
Осциллограф RIGOL DHO804: 4-канальная точность для сложных измерений
Осциллограф 70 МГц RIGOL DHO804 — профессиональный инструмент с 4 аналоговыми каналами и разрешением 12 бит. Его полоса пропускания 70 МГц и дискретизация до 1.25 Гвыб/с предлагают детализацию быстрых сигналов (время нарастания ≤5 нс). Глубина памяти 25 Мб (2 канала) и скорость захвата 500 000 осц/сек позволяют фиксировать редкие события.
Технические особенности:
- 4 синхронизированных канала: Параллельный анализ цепей с независимыми настройками связи.
- Гибкая дискретизация: Адаптивная частота (1.25 Гвыб/с на 1 канале, 625 Мвыб/с на 2, 312.5 Мвыб/с на 4).
- Автоматические измерения: 41 тип параметров (Vpp, частота, длительность фронта, задержки) с отображением до 33 значений одновременно.
- Расширенная декодировка: Поддержка UART, I²C, SPI, CAN, FlexRay, LIN прямо на экране.
- Глубокий анализ: Гистограммы, цветовая градация сигналов, поиск аномалий по шаблону/ранту/окну.
Пробники автоматически определяются системой с компенсацией коэффициента (0.001X–50000X). Встроенный 7" сенсорный дисплей (1024x600) и Android ОС гарантируют интуитивное управление. Функция FFT (1 млн точек) и математические операции (Intg, Diff, фильтры) расширяют диагностические возможности для силовой электроники и цифровых систем.
Применение:
- Анализ ШИМ-контроллеров и импульсных источников питания.
- Отладка цифровых интерфейсов (I²C, SPI) в микроконтроллерных системах.
- Тестирование аудиотрактов и датчиков благодаря низкому уровню шума (0.5 мВ/дел).
- Исследование аналоговых схем с высокой точностью (погрешность усиления ±1%).
Осциллограф РИГОЛ DHO804 поставляется в базовой комплектации: сетевой шнур, USB-кабель, руководство. Его сочетание 12-битной точности, 4 каналов и профессиональных функций делает его оптимальным выбором для лабораторий и сервисных центров.
Обзорная таблица осциллографов Rigol серии DHO800
| Характеристики | DHO802 | DHO804 | DHO812 | DHO814 |
| Полоса пропускания, МГц | 70 | 100 | ||
| Количество каналов | 2 аналоговых+ EXT | 4 аналоговых | 2 аналоговых + EXT | 4 аналоговых |
| Частота дискретизации на канал, Гвыб/сек | 1,25 Гвыб/сек | |||
| Макс. скорость захвата осциллограмм | 500000 осц./сек | |||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ||
| Глубина памяти |
25 Мб - два канала 10 Мб - все каналы |
|||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | |||
| Вольтметр | есть | |||
| Частотомер | есть | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Генератор сигналов | нет | |||
| Анализатор протоколов | нет | |||
| Разрешение дисплея, пиксель | 1024 × 600 точек | |||
Документация и ПО RIGOL DHO804
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов RIGOL серии DHO800
Язык:
Русский
Размер и тип:
1,36 МБ,
pdf
Отзывы RIGOL DHO804
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3009
Модель (серия):
DM3058E
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9020
Модель (серия):
DG822
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
125
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 549 руб.
-15%
20 016 руб.
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
16351
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
8799
Модель (серия):
UTD2102CM
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
8804
Модель (серия):
UTD2202CM
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7028
Модель (серия):
SDS1052
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7001
Модель (серия):
AS201
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21349
Модель (серия):

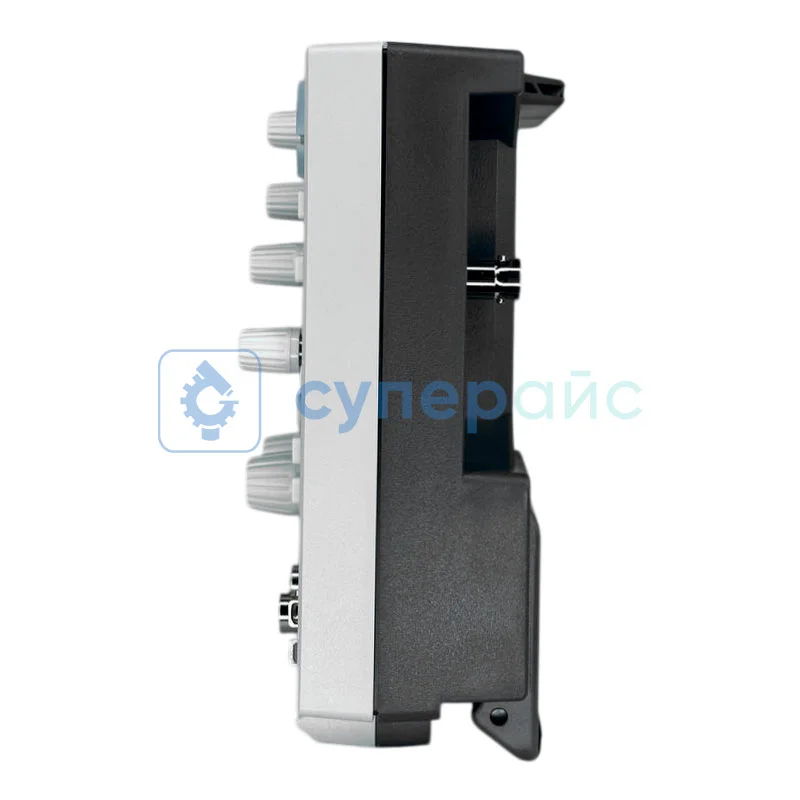

DHO804
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
