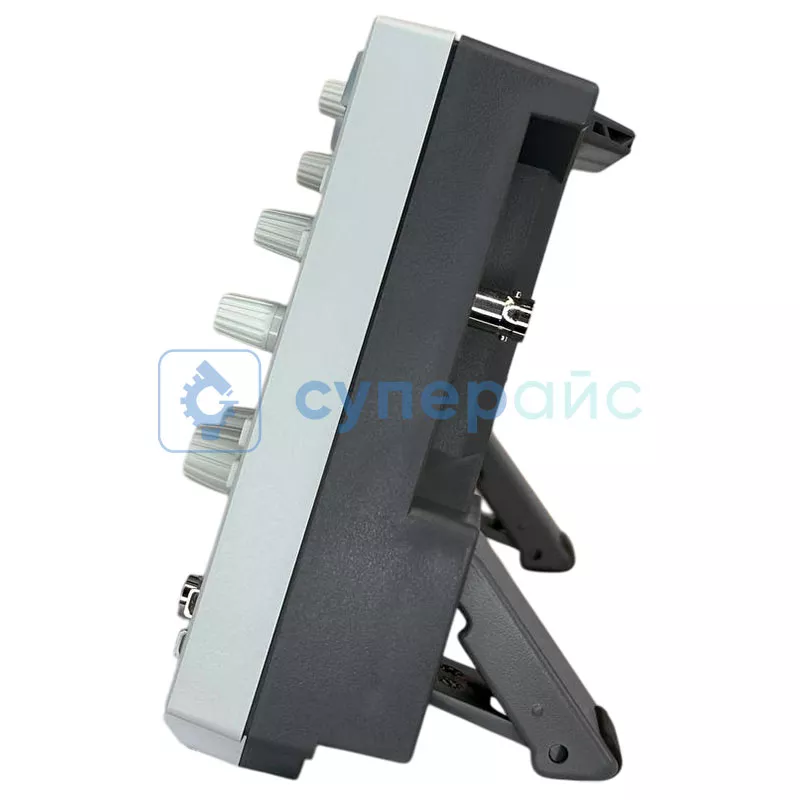

Настольный осциллограф RIGOL DHO812
59 600 ₽
59 600 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
21350
Модель (серия)
DHO812
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO812
Общие данные
Артикул (код товара)
21350
Производитель (бренд)
Модель (серия)
DHO812
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 В rms, 400 Впик
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм ±1 %
Входная ёмкость
15 пФ ± 3 пФ
Коэффициенты пробников
0,001X – 50000X
Канальная изоляция
≥ 100:1
Количество триггерных входов
1 (EXT)
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
0,5 мВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
± 1 % (> 5 мВ/дел), ± 2 %(≤ 5 мВ/дел)
Точность вертикального смещения
± 0,1 дел ± 2 мВ ± 1,5 % смещения (≤ 200 мВ/дел); ±0,1 дел ± 2 мВ ± 1 % смещения (≥ 200 мВ/дел)
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Runt, Window, Timeout, Nth Edge, Slope, Duration, Setup/Hold, Delay, Pattern
Протокольный триггер
RS232/UART, I²C, SPI, CAN
Источник триггера
CH1–CH4, EXT, AC Line
Чувствительность триггера по фронту
0,5 дел (≥ 50 мВ/дел), 0,7 дел
Диапазон удержания триггера
8 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
5 нс/дел – 500 с/дел
Точность временной базы
± 25 ppm
Дрейф временной базы
± 5 ppm/год
Режимы развёртки
YT, XY, Roll, Scan
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, VRMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Overshoot, Preshoot, Area, Period Area, Delay, Phase, +Slew Rate, -Slew Rate (41 тип)
Курсорные измерения
ΔV, ΔT, 1/ΔT
Математические операции
+, -, ×, /, FFT, AND, OR, XOR, NOT, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Анализатор спектра
Rectangular, Hanning, Blackman, Hamming, Flat Top, Triangle
Частотомер
3–6 бит
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Общие характеристики

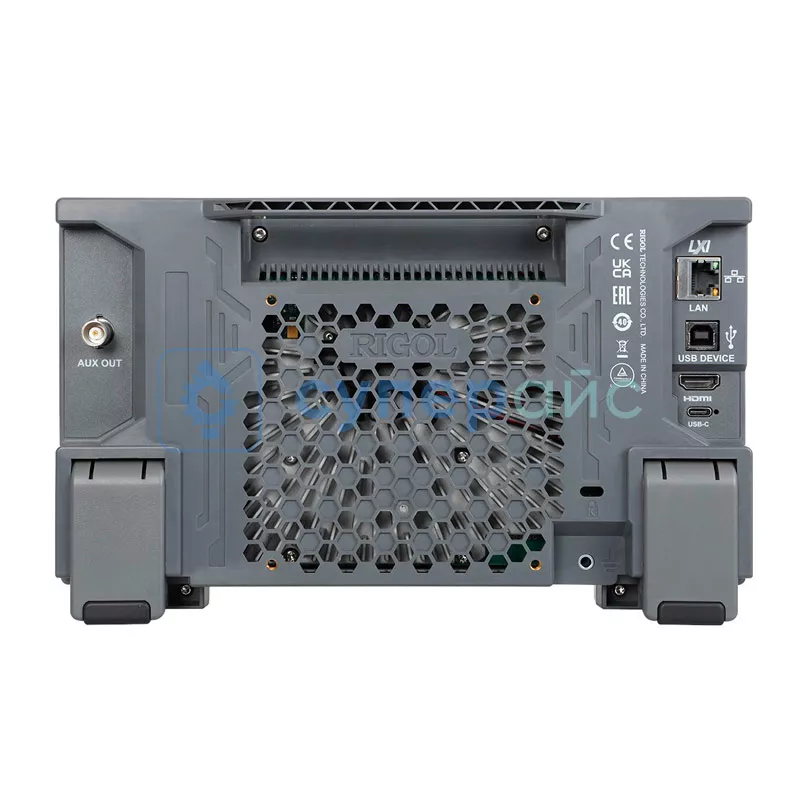

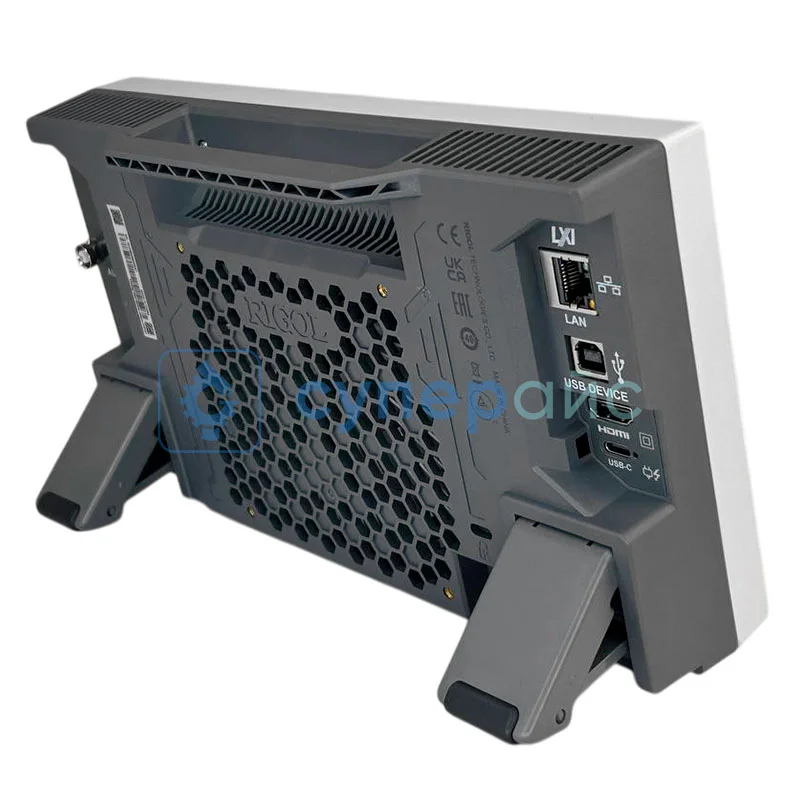

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
GPIB
HDMI
AUX (TrigOut/PassFail)
LAN
GPIB
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 50 ℃
Рабочая влажность
≤75%
Габариты и вес
Габариты упаковки
265,35 х 161,75 х 77,38 мм
Вес нетто, кг
1,78
Вес брутто, кг
2,78

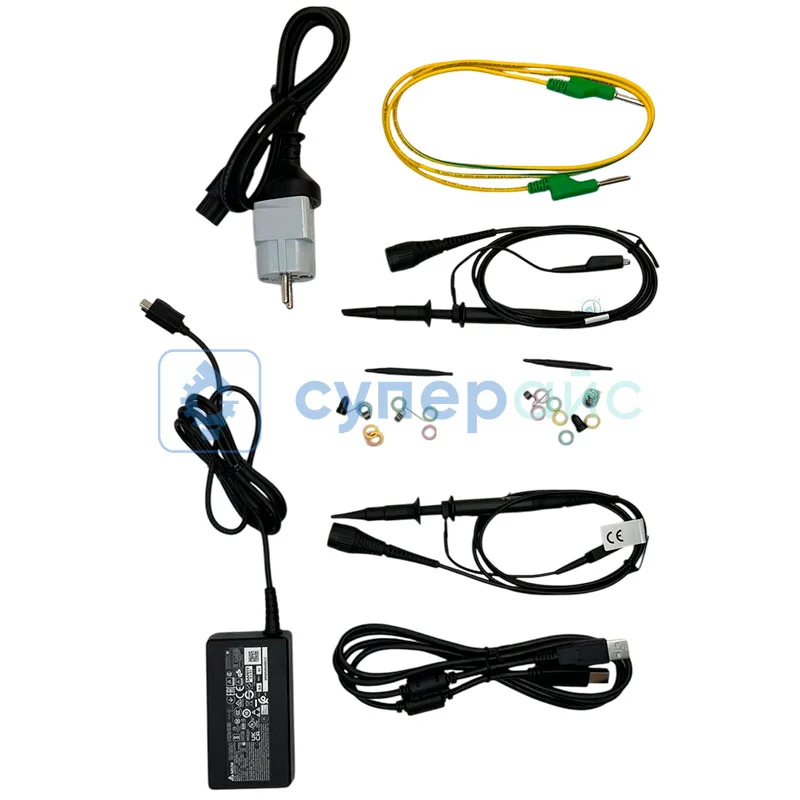

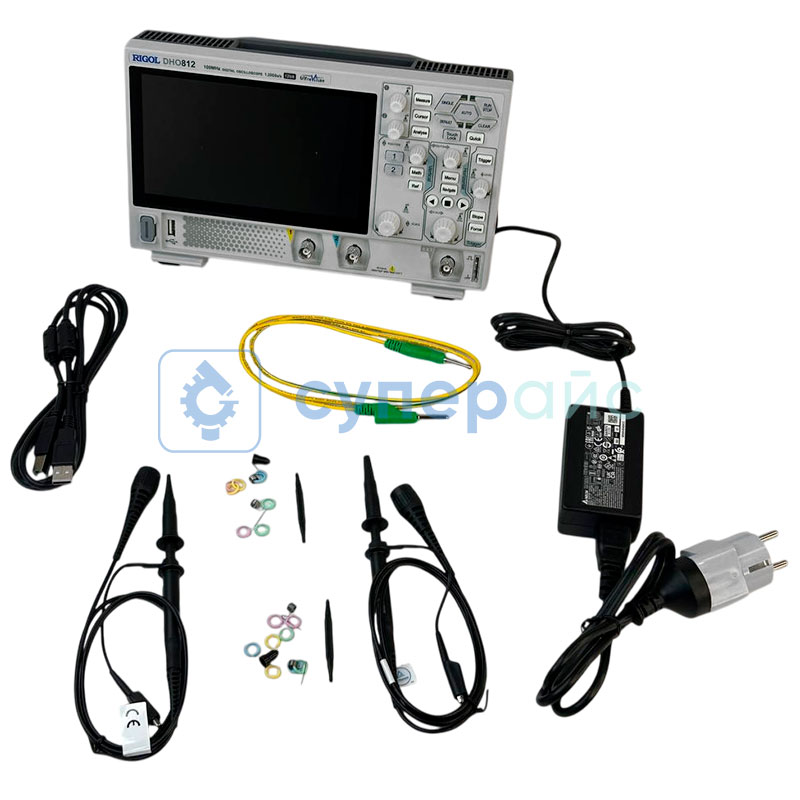

Комплектация
Комплектация
сетевой шнур питания – 1 шт
кабель USB – 1 шт
руководство по эксплуатации – 1 шт
кабель USB – 1 шт
руководство по эксплуатации – 1 шт
Совместимость
Совместимость
пробник RIGOL RP6150A
пробник пассивный RIGOL PVP2350
пробник дифференциальный для осциллографа RIGOL RP1050D
дифференциальный пробник RIGOL PHA0150
дифференциальный пробник RIGOL PHA1150
высоковольтный дифференциальный пробник RIGOL PHA2150
пробник токовый RIGOL RP1001C
пробник токовый RIGOL RP1003C
токовый пробник для осциллографа RIGOL RP1004C
токовый пробник RIGOL RP1005C
токовый пробник RIGOL RP1006C
высоковольтный пробник RIGOL RP1010H
высоковольтный пробник RIGOL RP1018H
пробник дифференциальный RIGOL RP1100D
пробник для осциллографа RIGOL RP1025D
пробник пассивный RIGOL PVP2350
пробник дифференциальный для осциллографа RIGOL RP1050D
дифференциальный пробник RIGOL PHA0150
дифференциальный пробник RIGOL PHA1150
высоковольтный дифференциальный пробник RIGOL PHA2150
пробник токовый RIGOL RP1001C
пробник токовый RIGOL RP1003C
токовый пробник для осциллографа RIGOL RP1004C
токовый пробник RIGOL RP1005C
токовый пробник RIGOL RP1006C
высоковольтный пробник RIGOL RP1010H
высоковольтный пробник RIGOL RP1018H
пробник дифференциальный RIGOL RP1100D
пробник для осциллографа RIGOL RP1025D
Описание RIGOL DHO812
Обзорная таблица осциллографов Rigol серии DHO800
| Характеристики | DHO802 | DHO804 | DHO812 | DHO814 |
| Полоса пропускания, МГц | 70 | 100 | ||
| Количество каналов | 2 аналоговых+ EXT | 4 аналоговых | 2 аналоговых + EXT | 4 аналоговых |
| Частота дискретизации на канал, Гвыб/сек | 1,25 Гвыб/сек | |||
| Макс. скорость захвата осциллограмм | 500000 осц./сек | |||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ||
| Глубина памяти |
25 Мб - два канала 10 Мб - все каналы |
|||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | |||
| Вольтметр | есть | |||
| Частотомер | есть | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Генератор сигналов | нет | |||
| Анализатор протоколов | нет | |||
| Разрешение дисплея, пиксель | 1024 × 600 точек | |||

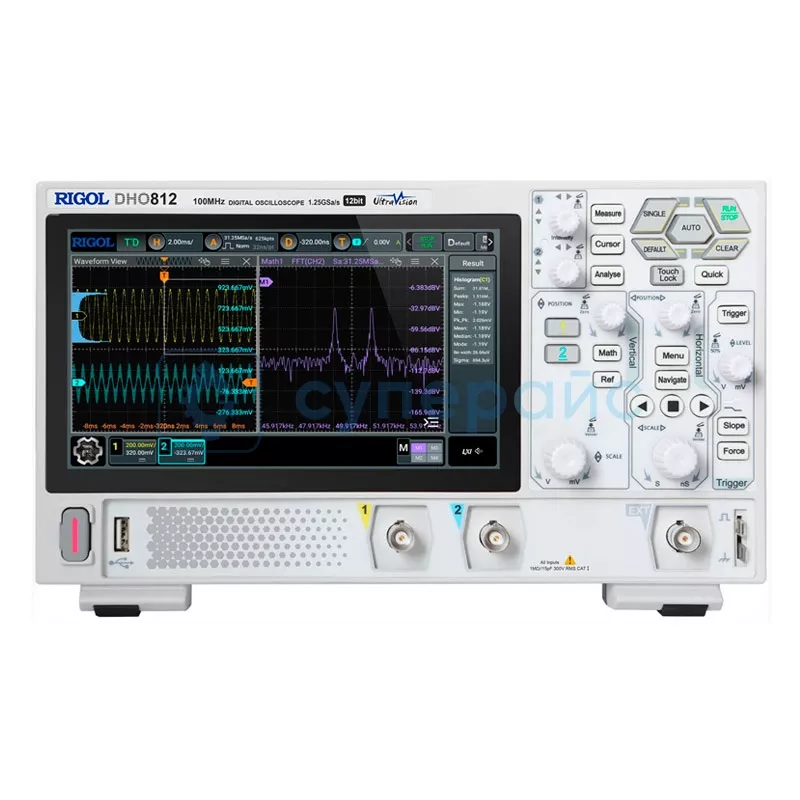

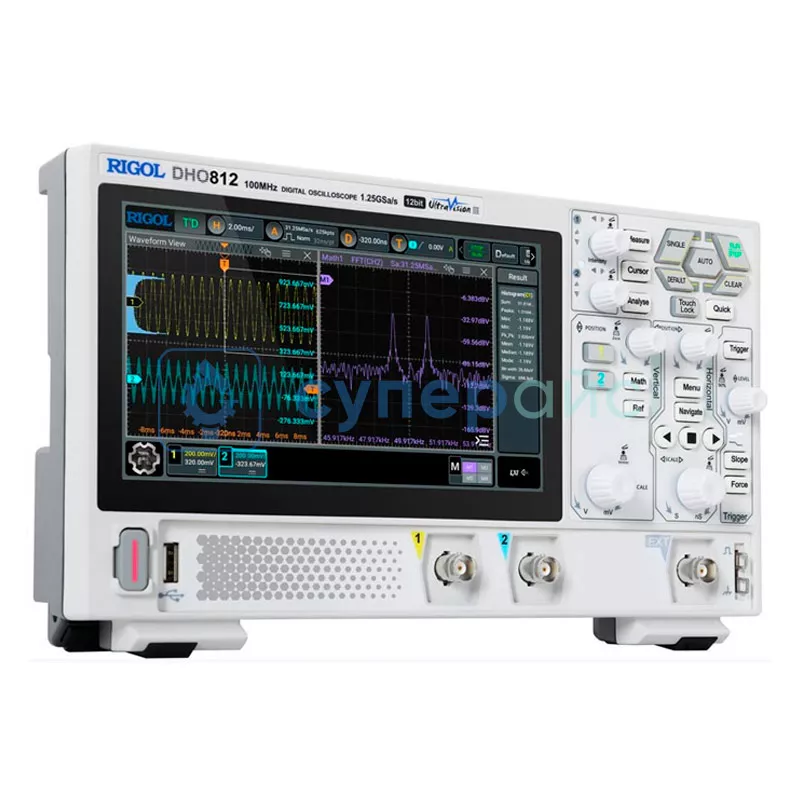

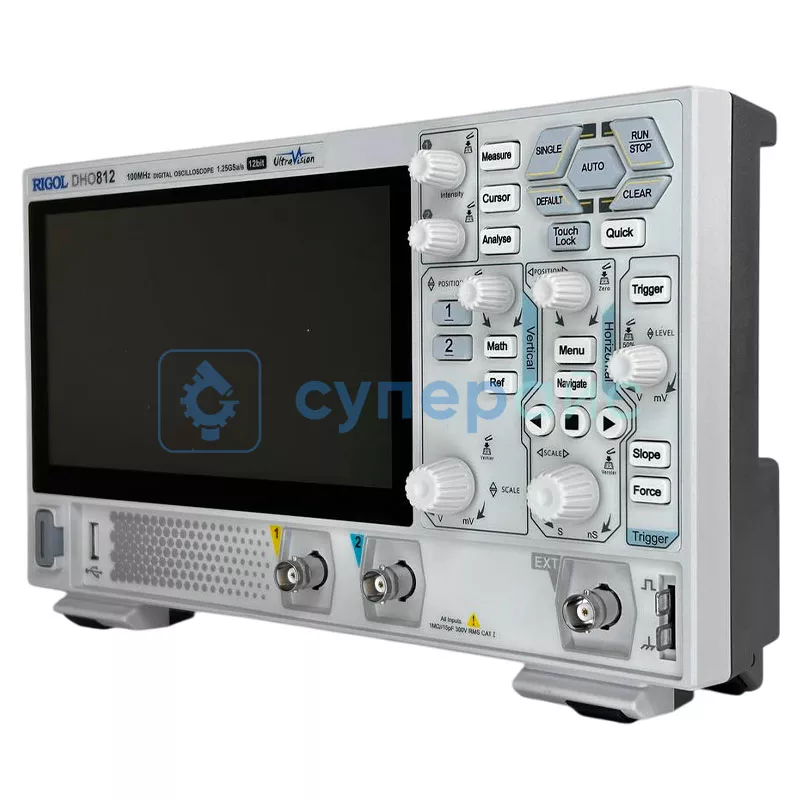

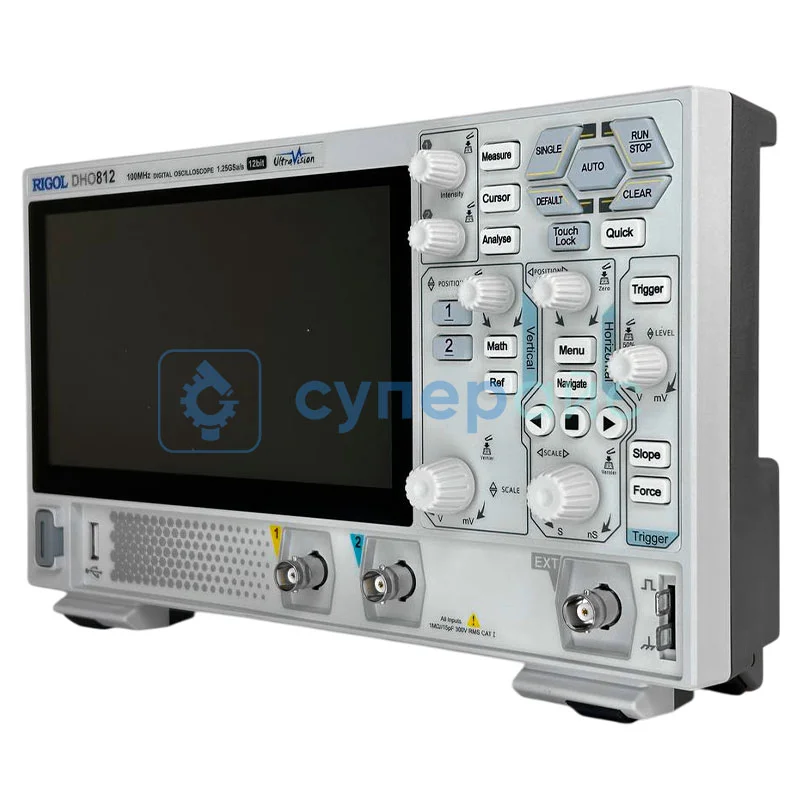

Цифровой осциллограф RIGOL DHO812
Настольный осциллограф RIGOL DHO812 помогает измерять и анализировать электрические сигналы в лабораторных и иных условиях. Прибор располагает двумя аналоговыми каналами и дополнительным входом EXT. Полоса пропускания составляет 100 МГц, максимальная частота дискретизации - 1,25 Гвыб/сек на один канал. Ниже даем ответы на вопросы о характеристиках аппарата.
Какие преимущества даёт конструкция?
Когда применяется такой осциллограф, 2 канала дают одновременно наблюдать два разных сигнала. Это упрощает анализ взаимосвязей, измерение фазовых сдвигов и временных задержек.
Что означает параметр полосы пропускания в практической плоскости?
Осциллограф 100 МГц способен точно отображать сигналы в большом частотном диапазоне. Подойдёт для работы с аудиотехникой и общими цифровыми схемами.
Какие режимы регистрации доступны?
Прибор располагает тремя режимами: обычным, пиковым детектором и усреднением. Первый подходит для большинства измерений. Пиковый детектор помогает обнаруживать короткие импульсы, а усреднение - уменьшать шум в сигнале.
Каков входной импеданс?
Входной импеданс 1 МОм ±1% / 15 пФ ± 3 пФ обуславливает минимальное влияние осциллографа на измеряемую цепь. Это помогает проводить измерения в высокоомных цепях.
Как работает автоматическое определение пробников?
Функция определения пробников Rigol упрощает настройку. Модель распознает подключенные пробники и автоматически устанавливает правильные параметры.
Часто задаваемые вопросы
Какая полоса пропускания RIGOL DHO812?
100 МГц с частотой дискретизации 1.25 Гвыб/с на канал. 2 аналоговых канала и 8 цифровых каналов в опции MSO. Достаточно для ремонта и разработки средней сложности.
Какой дисплей у осциллографа?
Цветной LCD дисплей 7 дюймов с разрешением 800 × 480. Удобный интерфейс с тачскрином и физическими кнопками для быстрого доступа к функциям.
Поддерживает ли DHO812 декодирование шин?
Да, декодирование RS-232, UART, I2C, SPI, CAN, LIN доступно через лицензии. Позволяет автоматически распознавать пакеты и выводить данные в табличном виде.
Какая глубина памяти и какие режимы захвата?
Глубина памяти 25 М точек на канал. Режимы: нормальный, усреднение, пиковый детектор, высокое разрешение. Можно прокручивать запись до и после триггера.
Чем DHO812 лучше старой серии DS1000Z?
DHO812 имеет более высокую дискретизацию, лучшую вертикальную точность, меньший шум и современный интерфейс. Поддержка цифровых каналов MSO расширяет возможности отладки.
