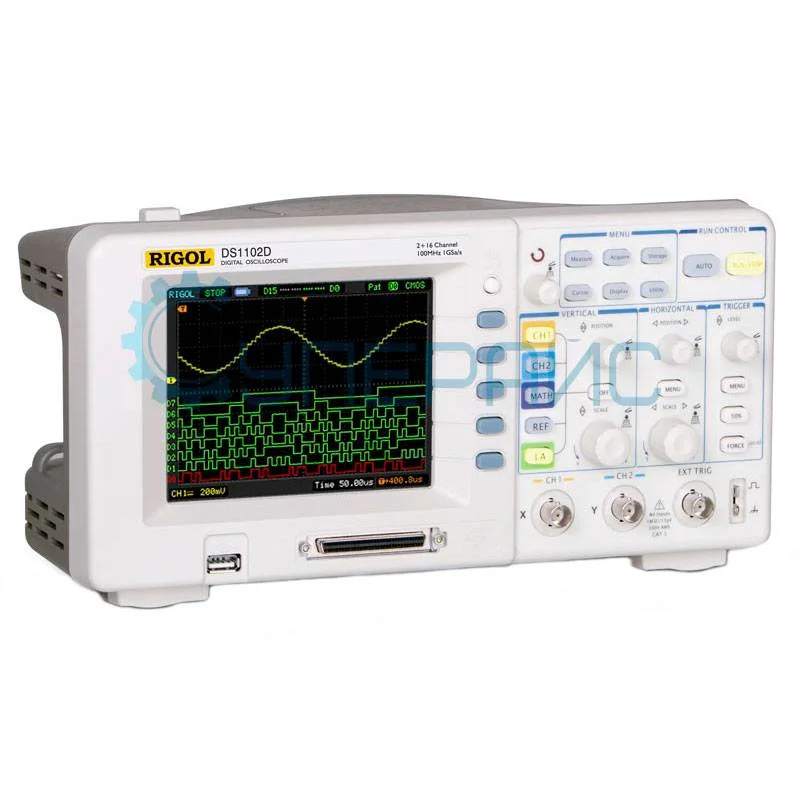

Цифровой осциллограф смешанных сигналов RIGOL DS1102D
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
106 039 ₽
106 039 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5376
Модель (серия)
DS1102D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1102D
Артикул (код товара)
5376
Модель (серия)
DS1102D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Показать больше
Показать меньше
Описание RIGOL DS1102D
ВНИМАНИЕ! Производство цифрового осциллографа смешанных сигналов RIGOL DS1102D ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Осциллограф смешанных сигналов Hantek MSO5202D (2 канала, 200 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1102D
| Характеристики настольного осциллографа | |
| Серия | DS1000D |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 + 16 цифровых + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
|
Максимальная эквивалентная частота дискретизации |
25 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 18 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
1Х, 5Х, 10Х, 50Х, 100Х, 500Х, 1000Х |
|
Максимальное входное напряжение |
300 Vrms CAT I, 100 Vrms CAT II 400 В (постоянный ток + пик переменного тока, входное сопротивление 1 МОм) 40 В (постоянный ток + пик переменного тока) |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти |
16 Кб в одноканальном режиме 8 Кб в двухканальном режиме |
|
Коэффициент развёртки |
2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 10 В / дел на входе BNC |
|
Время нарастания |
<3.5 нс |
|
Диапазон вертикального смещения |
2 мВ / дел - 245 В / дел, ± 2 В 245 мВ / дел - 10 В / дел, ± 40 В |
|
Полоса пропускания для аналогового периодического сигнала |
100 МГц |
|
Полоса пропускания для однократного сигнала |
100 МГц |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
| Усиление точности постоянного тока |
± 4%: 2 мВ / дел - 5 мВ / дел ± 3%: 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), шаблон, наклон, альтернативный, продолжительность |
| Время задержки |
500 нс - 1.5 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 6 деления от центра экрана |
|
EXT: ± 1.2 В |
|
|
Точность триггера |
CH1, CH2: ± 0,3 дел х В / дел, ± 4 деления от центра экрана |
|
EXT: ± 6% + 200 мВ |
|
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Диапазон номера строк | 1 - 525 (NTSC), 1- 625 (PAL, SECAM) |
|
Запуск по наклону |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
|
Запуск по альтернативе |
|
| CH1 | фронт, длительность импульса, видео, наклон |
| CH2 | фронт, длительность импульса, видео, наклон |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по продолжительности | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Спецификатор | ＞, ＜, = |
|
Диапазон удержания триггера |
20 нс ~ 10 с |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка |
| Логический анализатор | |
| Количество каналов | 16 |
| Глубина памяти | 512К |
| Частота дискретизации | 200 МВыб / с |
| Совместимый вход | TTL, CMOS, ECL, пользовательский (от -8 В до +8 В) |
| Общие характеристики | |
|
Тип дисплея |
5.6 дюймов TFT ЖК - экран, 320 * 234 точек, подсветка LCD |
|
Питание |
100-240 В, 45-440 Гц, 50 Вт, CAT II |
| Количество цветов | 64000 |
| Контраст цветов | 150:1 |
|

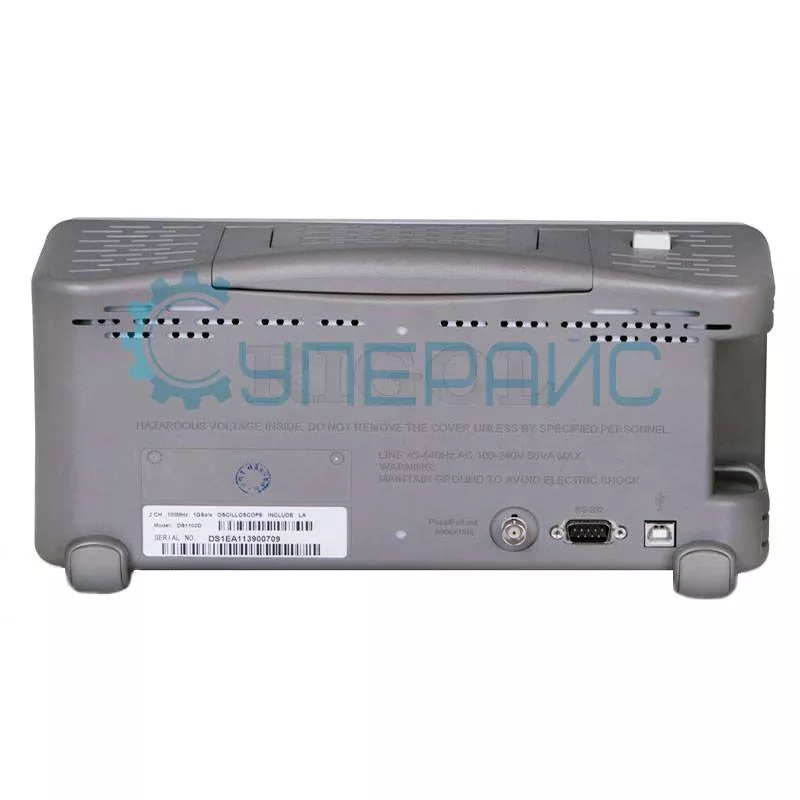

Интерфейс передачи данных |
USB Device/Host, RS-232, P/F Out |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
| Температура хранения |
в рабочем состоянии 10℃ - 40℃ |
|
в выключенном состоянии -20℃ - 60℃ |
|
| Габариты | 300 мм х 150 мм х 120 мм |
| Вес нетто | 2,3 кг |

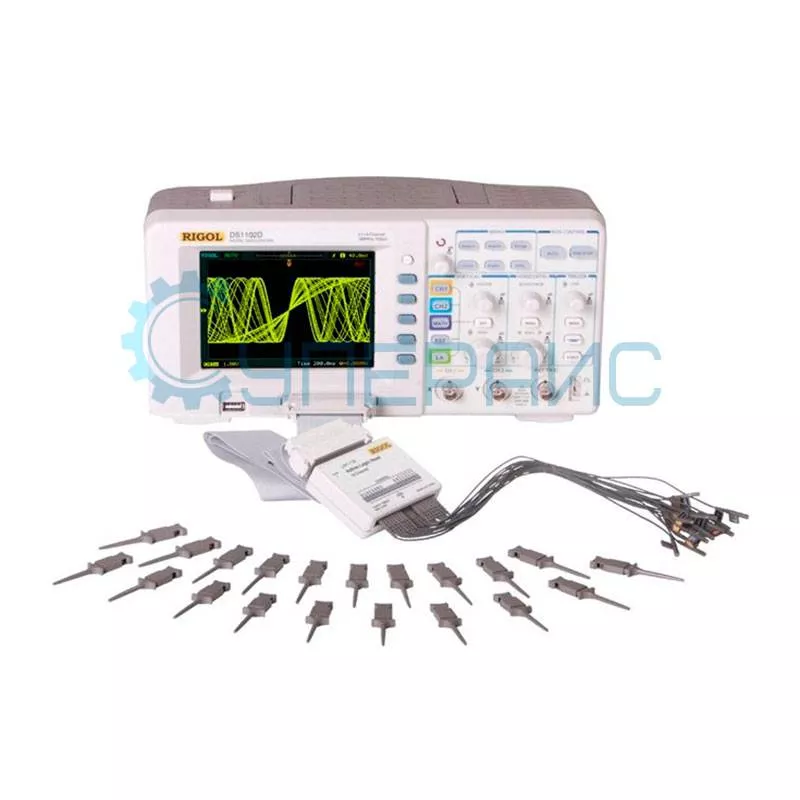

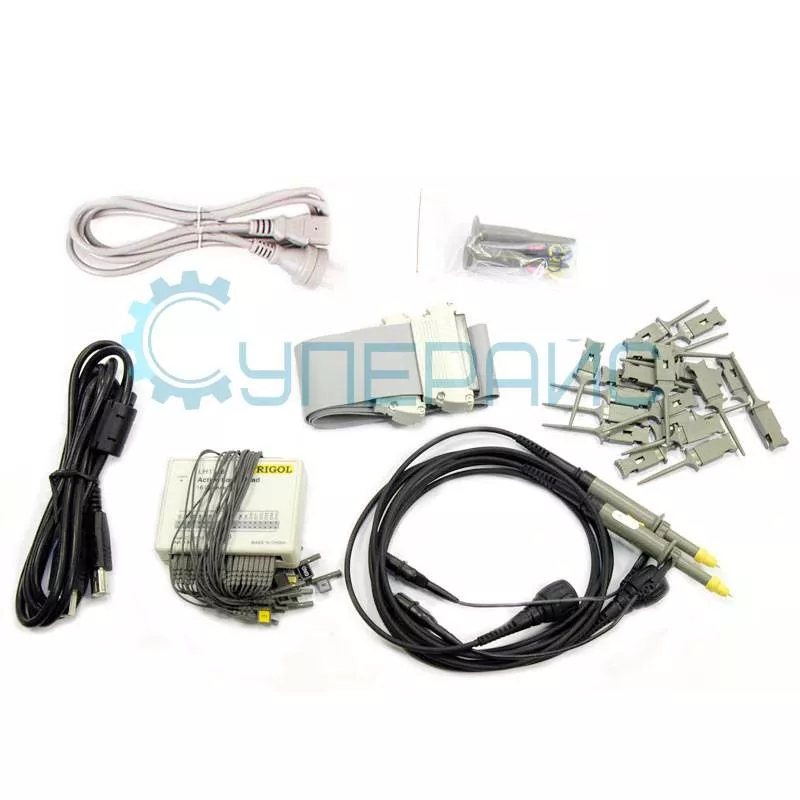

| Комплектация | цифровой осциллограф RIGOL DS1102D - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт пробник логического анализатора - 1 шт зажимы для логического анализатора - 20 шт соединительные провода для зажимов - 20 шт инструкция по эксплуатации - 1 шт |
Документация и ПО RIGOL DS1102D
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS1102D серии DS1000D
Язык:
Английский
Размер и тип:
3.08 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS1102D серии DS1000D
Язык:
Английский
Размер и тип:
217 КБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS1102Dсерии DS1000D
Язык:
Английский
Размер и тип:
856 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL DS1102D серии DS1000D
Язык:
Английский
Размер и тип:
9.78 МБ,
RAR
RAR
Инструкция по эксплуатации программного обеспечения Ultra Scope настольного осциллографа RIGOL DS1102D серии DS1000D
Язык:
Английский
Размер и тип:
2.66 МБ,
RAR
RAR
Программное обеспечение Ultra Scope для настольного осциллографа RIGOL DS1102D
Язык:
Английский
Размер и тип:
14 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы RIGOL DS1102D
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16755
Модель (серия):
DSO2C15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44671
Модель (серия):
UC2878C
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения индуктивности:
0,00001 мкГн – 9999,99 Гн
Спящий режим:
нет
Добавить в избранное
Артикул (код товара):
42052
Модель (серия):
LC-LDT-3205
Производитель:
Lichen
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26586
Модель (серия):
MFG-3010CH
Производитель:
MYWAVE
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
100
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
0.0005
Добавить в избранное
Артикул (код товара):
40126
Модель (серия):
F0745-4k-c
Производитель:
Fucot
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
48
Макс. геометрическое увеличение, крат:
280
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22998
Модель (серия):
MFG-3010A
Производитель:
MCH
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Амплитуда, Vp-p:
< 20
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37770
Модель (серия):
CH2902A
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
5
Мин. измеряемое значение тока, А:
0,00005
Макс. измеряемое значение тока, А:
6,5
Макс. измеряемое напряжение, В:
700
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24086
Модель (серия):
FY6300-40M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22255
Модель (серия):
MZS600
Производитель:
SHOCREX
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
50
Макс. геометрическое увеличение, крат:
1000
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
41712
Модель (серия):
721
Производитель:
Ronghui
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37698
Модель (серия):
WST-S200
Производитель:
JHOT
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Разреш. матрицы цифровой камеры, число Мпк:
2,0
Встроенный дисплей:
Нет
Добавить в избранное
Артикул (код товара):
39324
Модель (серия):
UC2851
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 99,999 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 99999 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35600
Модель (серия):
N2
Производитель:
INESA
Страна производства:
Китай
Гарантия, мес.:
12
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

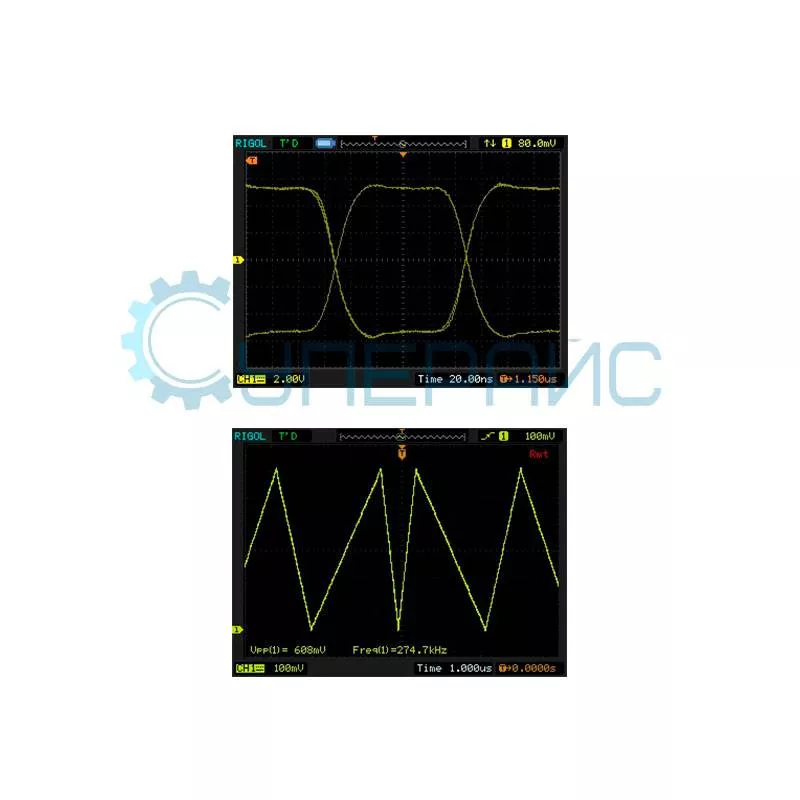

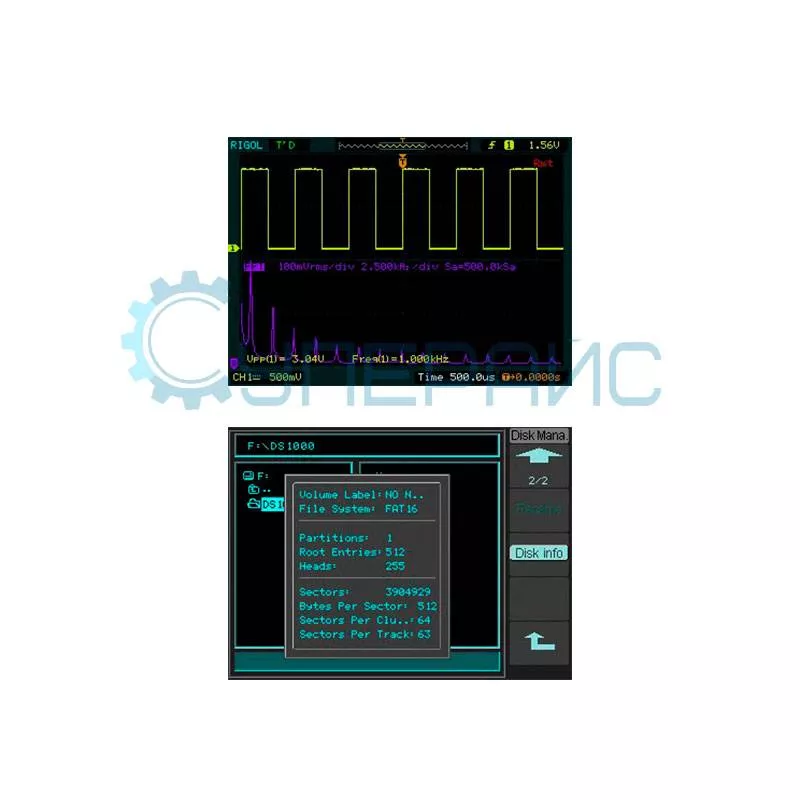

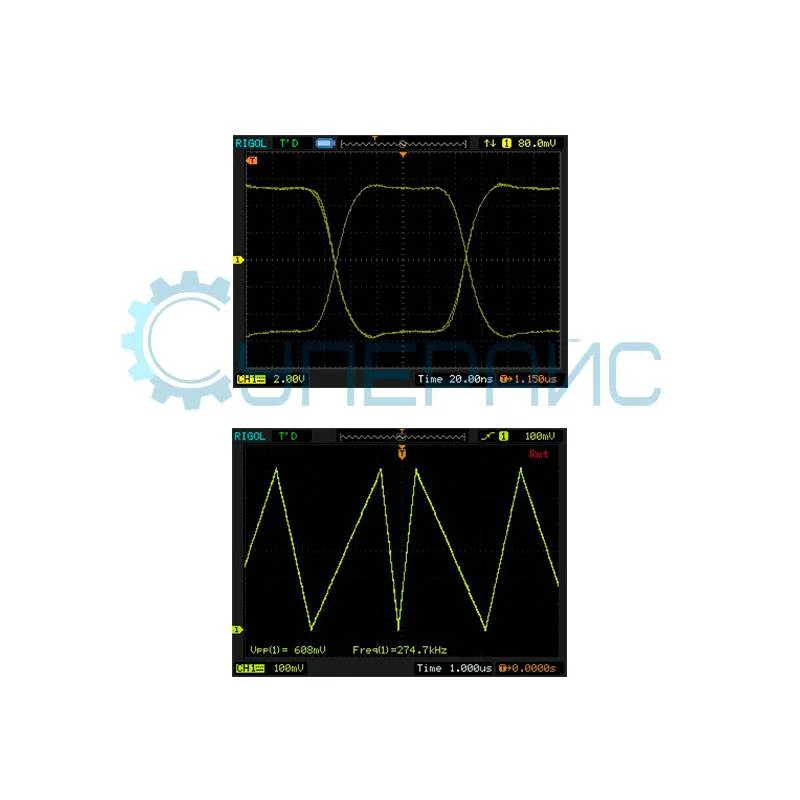

Артикул (код товара):
5376
Модель (серия):
DS1102D
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
40712
Модель (серия):
JS-T401
Производитель:
Joizon
Страна производства:
Китай
Гарантия, мес.:
12
Длина зонда, м:
20
Разрешение изображения:
1280 х 720
Встроенная подсветка:
Да
Сделано в России
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39072
Модель (серия):
DTX 700 LCD
Производитель:
Levenhuk
Страна производства:
Россия
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
300
Мин. оптическое увел. (коэффициент), крат:
10
Мин. геометрическое увеличение, крат:
10
Макс. геометрическое увеличение, крат:
1200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4373
Модель (серия):
-
Производитель:
CREALITY3D
Страна производства:
Гарантия, мес.:
12
Тип 3D принтера:
Набор для сборки (конструктор)
Подогреваемая платформа:
да
Область печати:
300 x 300 x 400 мм
Кол-во экструдеров:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
19157
Модель (серия):
A36.4971
Производитель:
Opto-Edu
Страна производства:
Китай
Гарантия, мес.:
12
Мин. геометрическое увеличение, крат:
6
Макс. геометрическое увеличение, крат:
39,4
Разреш. матрицы цифровой камеры, число Мпк:
2,0
Материал оптики:
Оптическое стекло
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26548
Модель (серия):
-
Производитель:
DFRobot
Страна производства:
Китай
Гарантия, мес.:
3
Наборы на базе:
cовместимые с платформой Arduino
