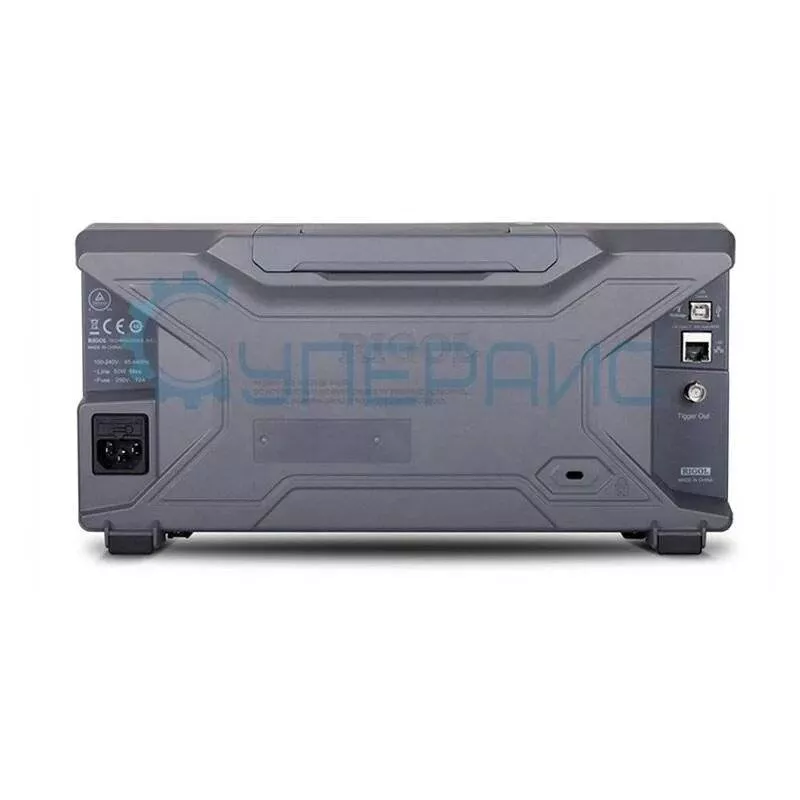

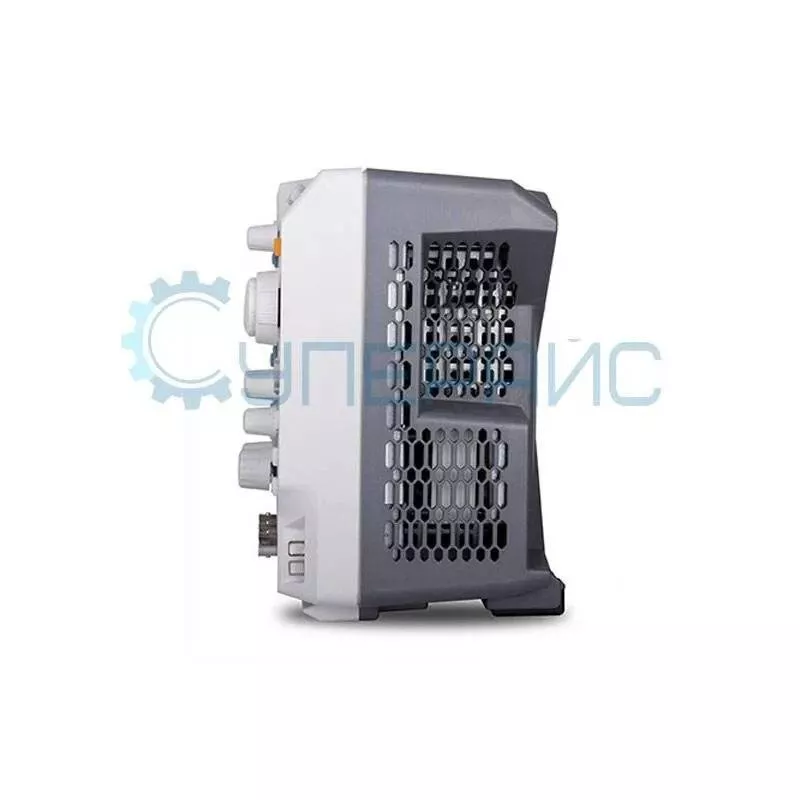

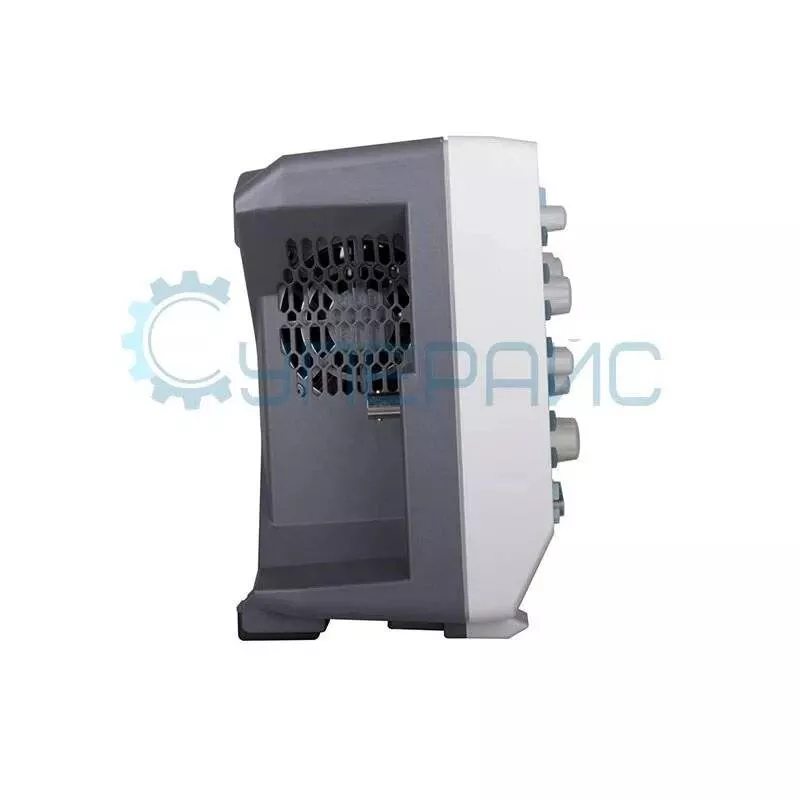

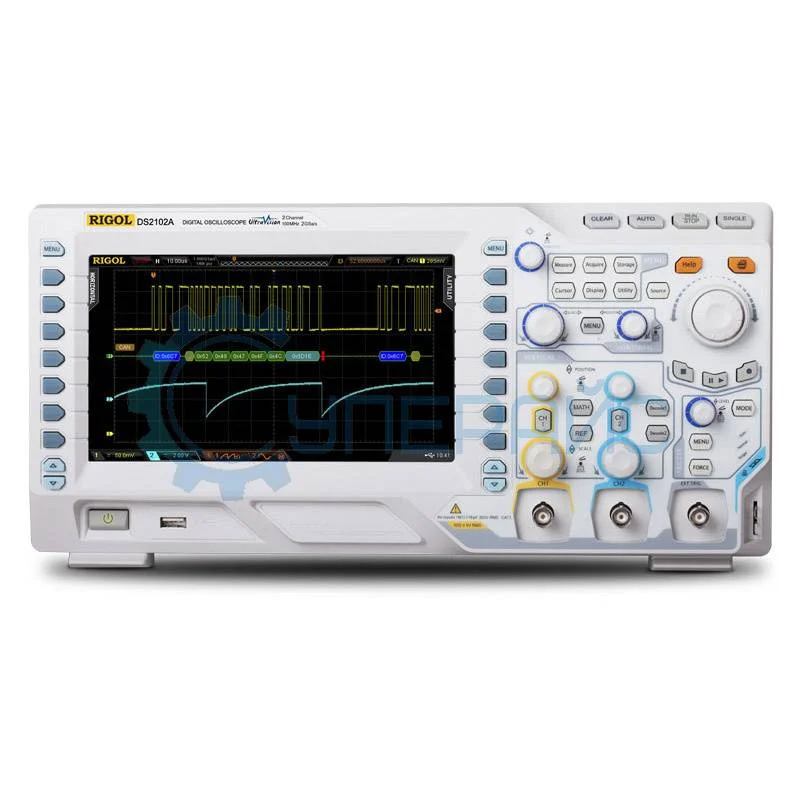

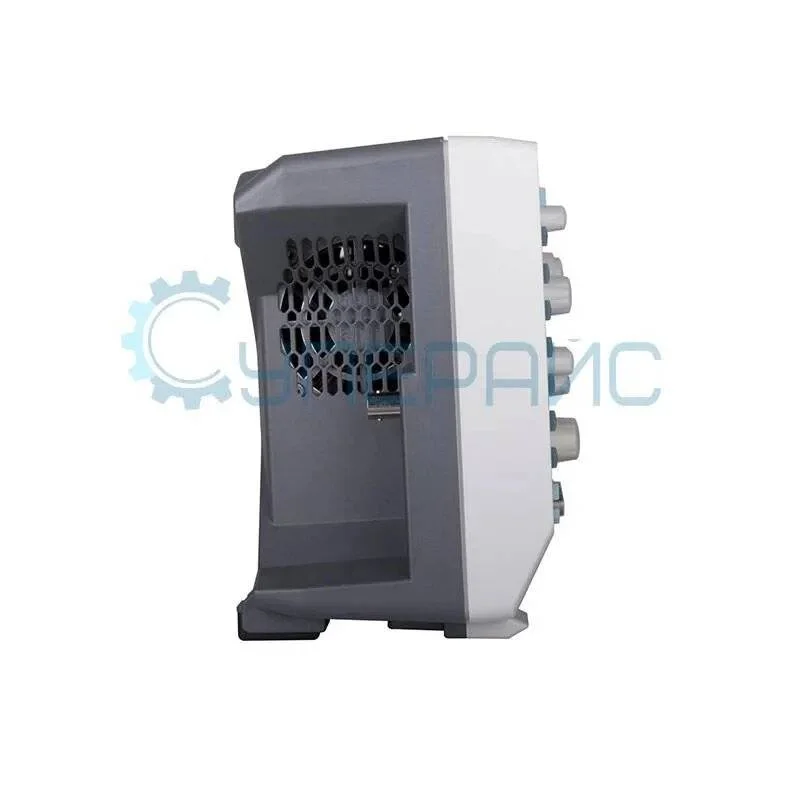

Цифровой осциллограф Rigol DS2102A с опцией расширения полосы пропускания до 300 МГц
101 420 ₽
101 420 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
6701
Модель (серия)
DS2102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS2102A
Артикул (код товара)
6701
Модель (серия)
DS2102A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Показать больше
Показать меньше
Описание RIGOL DS2102A
Технические характеристики RIGOL MSO2102A-S
| Полоса пропускания | 300 МГц |
| Количество каналов | 2 + внешний запуск |
| Максимальная частота дискретизации | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек |
| Режим регистрации |
обычный пиковый детектор (500 пс - один канал, 1 нс - два канала) усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Вход | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MОм ±2% || 16 пФ ±3 пФ или 50 Ом±1,5% |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 |
| Макс. входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Горизонтальная система | |
| Скорость захвата осциллограмм | 50000 осц./с |
| Глубина записи |
14 Мб (выбор 1,4 Мб; 140 Кб; 14 Кб) на канал, 7 Мб (выбор 0,7 Мб; 70 Кб; 7 Кб) два канала, |
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность временной базы | ± 25 ppm |
| Максимальная задержка |
пред-запуск: ≥ 1 ширины экрана пост-запуск: 1 с....100000 с |
| Режимы | Y-T, X-Y, самописец, задержка |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение |
500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
| Диапазон смещения |
±2 В (500 мкВ ~ 50 мВ) ±10 В (51 мВ ~ 200 мВ) ±50 В (205 мВ ~ 2 В) ±100 В (2,05 В ~ 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≤ 5 Гц ( на входе BNC) |
| Время нарастания | ≤ 3,5 нс (типичное) |
| Погрешность коэф. усиления | ± 2% |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ±1% смещения |
| Изоляция между каналами | ≥ 40 дБ |
| Система измерения | |
| Курсорные измерения | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические измерения |
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ |
| Отображение | 5 измерений одновременно |
| Статистика | среднее, максимальное, минимальное, девиация, количество измерений |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming |
| Логические операции | AND, OR, NOT, XOR |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent |
| Декодирование | Parallel |
| Система синхронизации | |
| Диапазон уровня запуска | внутренний ±5 делений от центра экрана, EXT ±4 В |
| Режим запуска | авто, нормальный, одиночный |
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Блокировка уровня запуска | 100 нс ~ 10 с |
| Чувствительность триггера | 1 дел (< 10 мВ); 0,3 дел (>10 мВ) |
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Диапазон установок | 2 нс ~ 4 с |
| Запуск по ранту | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 2 нс ~ 4 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск Установка / Удержание (Setup / Hold) | |
| Фронт | нарастающий, спадающий |
| Установка | H, L |
| Время установки | 2 нс ~ 1 с |
| Время удержания | 2 нс ~ 1 с |
| RS-232 / UART запуск | |
| Полярность | положительная, отрицательная |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit |
| I²C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Условие | TimeOut |
| Значение удержания | 100 нс ~ 1 нс |
| Разрядность | 4 бит ~ 32 бит |
| Установка | H, L, X |
| Общие характеристики | |
| Дисплей | диагональ 8" (203 мм) , ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 160000 цветов |
| Выход компенсации пробника |
амплитуда 3 Вп-п меандр 1 кГц |
| Интерфейсы | USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail), PictBridge |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | < 50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Габариты | 361,6 мм × 179,6 мм × 130,8 мм |
| Вес | 4000 г без упаковки |
| Комплектация |
цифровой осциллограф Rigol DS2102A – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт осциллографические щупы – 1 комплект руководство по эксплуатации – 1 шт |
Документация и ПО RIGOL DS2102A
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых осциллографов RIGOL серии MSO2000A и DS2000A
Язык:
Русский
Размер и тип:
1,08 МБ,
pdf
Инструкция по эксплуатации цифрового осциллографа Rigol DS2102A
Язык:
Английский
Размер и тип:
1 МБ,
PDF
