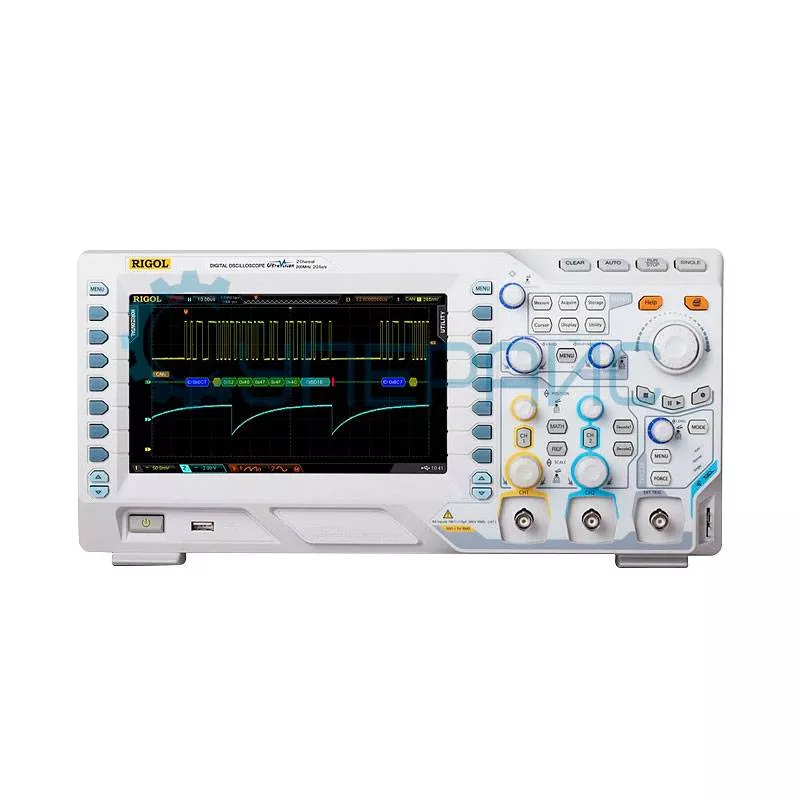

Двухканальный цифровой осциллограф RIGOL DS2102A-S
208 029 ₽
208 029 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5178
Модель (серия)
DS2102A-S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS2102A-S
Артикул (код товара)
5178
Модель (серия)
DS2102A-S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
SPI (опция)
I²C (опция)
UART (опция)
SPI (опция)
I²C (опция)
UART (опция)
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Показать больше
Показать меньше
Описание RIGOL DS2102A-S
ВНИМАНИЕ! Производство цифрового осциллографа RIGOL DS2102A-S ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Rigol DS2102A + Генератор сигналов RIGOL DG822.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS2102A-S
| Характеристики настольного осциллографа | |
| Серия | DS2000A |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 16 пФ ± 3 пФ или 50 Ом ± 1.5 % |
|
Установка коэффициента затухания датчика |
0.01 X - 1000 Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
300 Vrms |
| Горизонтальная система | |
|
Погрешность временной базы |
± 25 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| Скорость захвата осциллограмм | 50000 сиг/с |
| Размер памяти |
14 М точек (выбор 1.4 М, 140 К, 14 К) опция 56 М точек в одноканальном режиме 7 М точек (выбор 0.7 М, 70 К, 7 К) опция 28 М точек в двухканальном режиме |
|
Коэффициент развёртки |
5 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |
|
Время нарастания |
<3.5 нс |
|
Диапазон вертикального смещения |
500 мВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 В / дел, ± 10 В 205 мВ / дел - 2 В / дел, ± 50 В 2,05 В / дел - 10 В / дел, ± 100 В |
|
Полоса пропускания для аналогового периодического сигнала |
100 МГц |
|
Полоса пропускания для однократного сигнала |
полный диапазон |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
|
Погрешность коэффициента усиления |
± 2% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, длительность события, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 деления от центра экрана |
|
EXT: ± 4 В |
|
| Чувствительность триггера | 1 дел (< 10 мВ), 0.3 дел (> 10 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Стандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) |
| Запуск по ранту | |
|
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
|
Запуск по истечении времени (опция AT-DS2000A) |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по N фронту (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 10 с |
|
Номер фронта |
1-65535 |
| Запуск по окну (опция AT-DS2000A) | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по задержке (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по длительности события (опция AT-DS2000A) | |
|
Установка |
H, L, X |
| Условие запуска | >, <, внутри интервала<> |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по установке/удержанию | |
|
Установка |
H, L |
| Режим запуска | нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
|
RS232/UART запуск |
|
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |

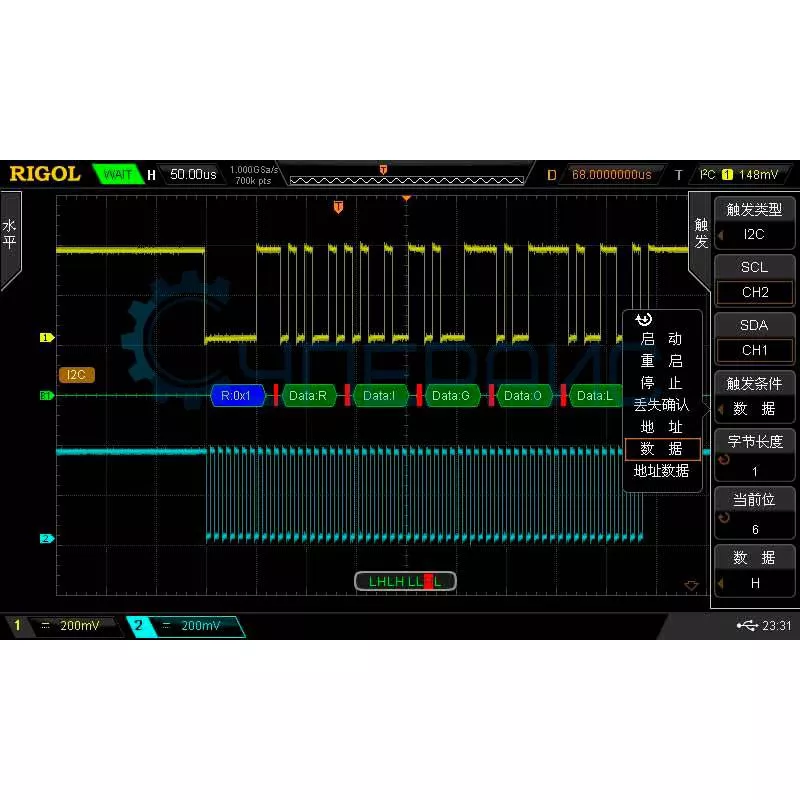

| I2C запуск | |
|
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Источник запуска |
CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
|
Источник запуска |
CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск (опция AT-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск (опция CAN-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |

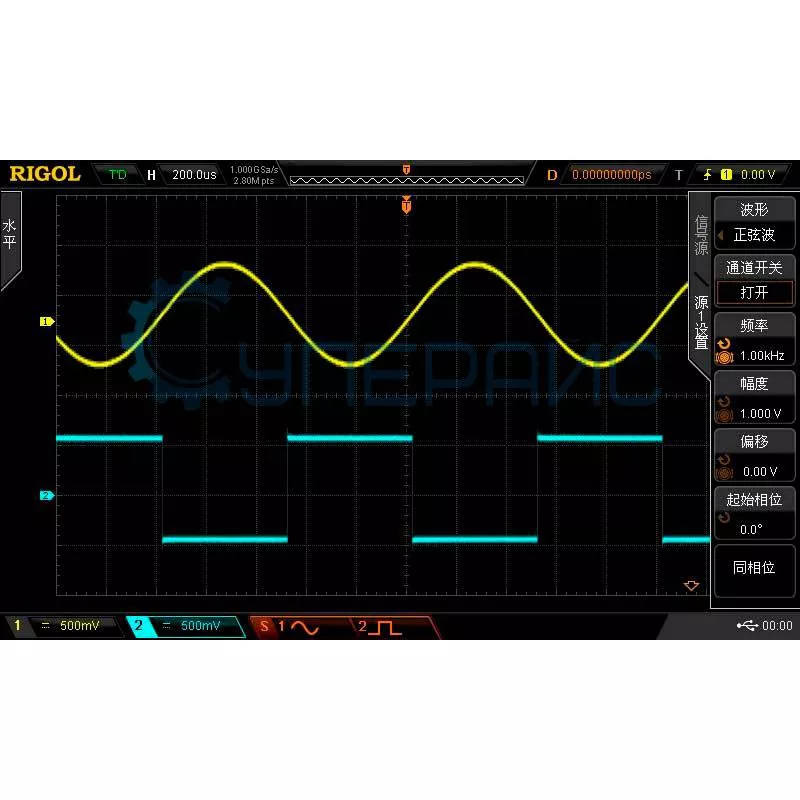

| Генератор сигналов | |
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигналов | синус, импульс, треугольник, шумовой, произвольный |
| Синус | |
| Диапазон частот | 0,1 Гц - 25 МГц |
| Нелинейность АЧХ | 0,5 дБ (относительно 1 кГц) |
| Общие гармонические искажения | 1% |
| Отношение сигнал/шум | 40 дБ |
| Импульс | |
| Диапазон частот | 0,1 Гц - 15 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 10% ~90% |
| Треугольный | |
| Диапазон частот | 0,1 Гц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Шумовой | |
| Полоса | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 0,1 Гц - 10 МГц |
| Глубина записи | 2 - 16 К точек |
| Ячейки памяти для сохранения | 10 |
| Общие характеристики | |
|
Тип дисплея |
8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
|
Питание |
100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|

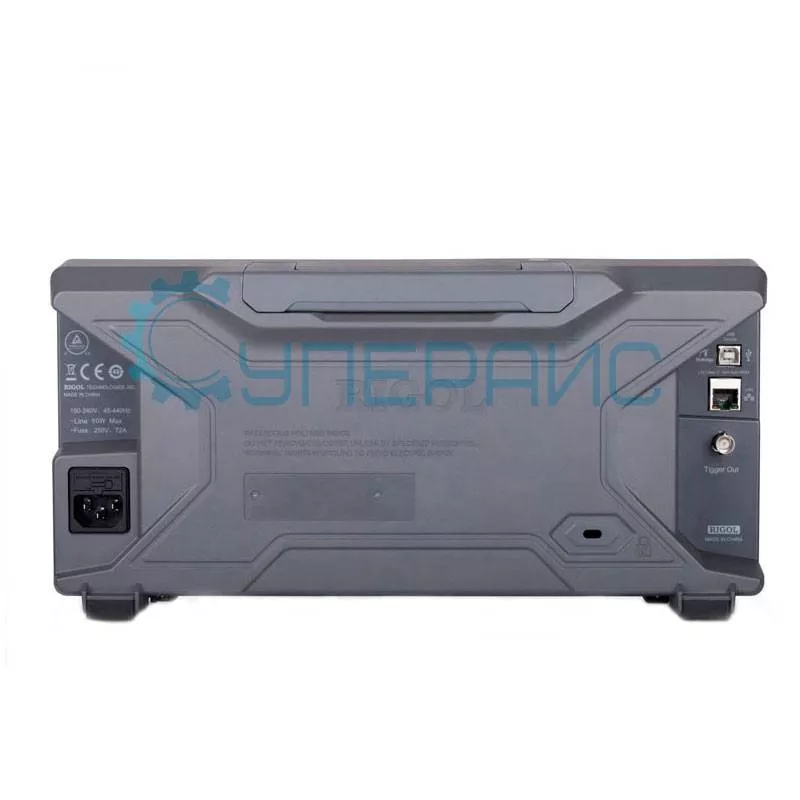

Интерфейс передачи данных |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты | 317 мм х 180 мм х 131 мм |
| Вес нетто | 4 кг |

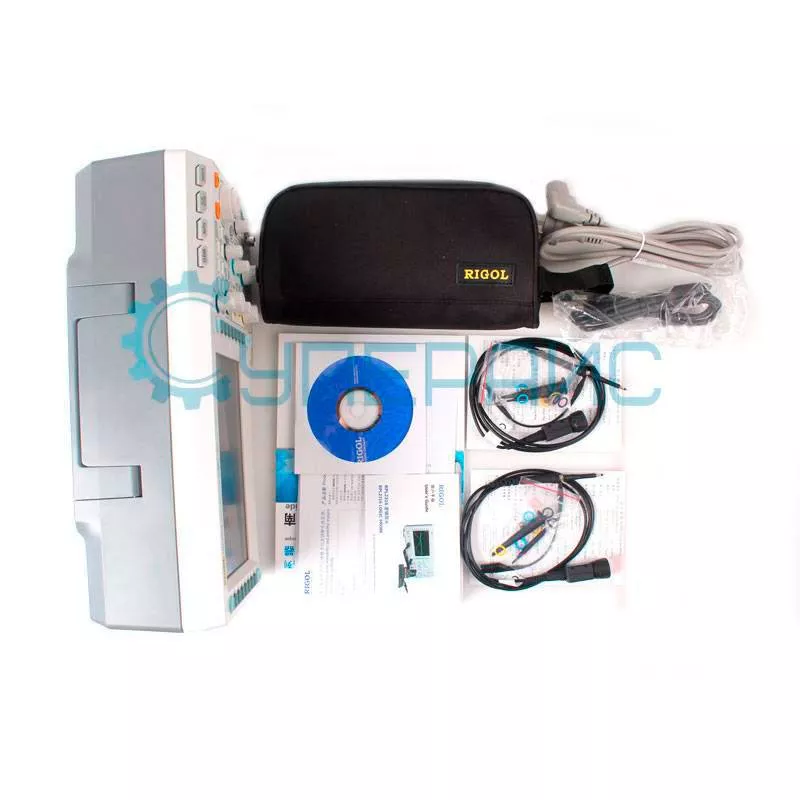

| Комплектация | цифровой осциллограф RIGOL DS2102A-S - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт |
Документация и ПО RIGOL DS2102A-S
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS2102A-S серии DS2000A
Язык:
Русский
Размер и тип:
3.75 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS2102A-S серии DS2000A
Язык:
Английский
Размер и тип:
1.72 МБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Power Analyzer настольного осциллографа RIGOL DS2102A-S серии DS2000A
Язык:
Английский
Размер и тип:
401 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL DS2102A-S серии DS2000A
Язык:
Английский
Размер и тип:
315 КБ,
PDF
