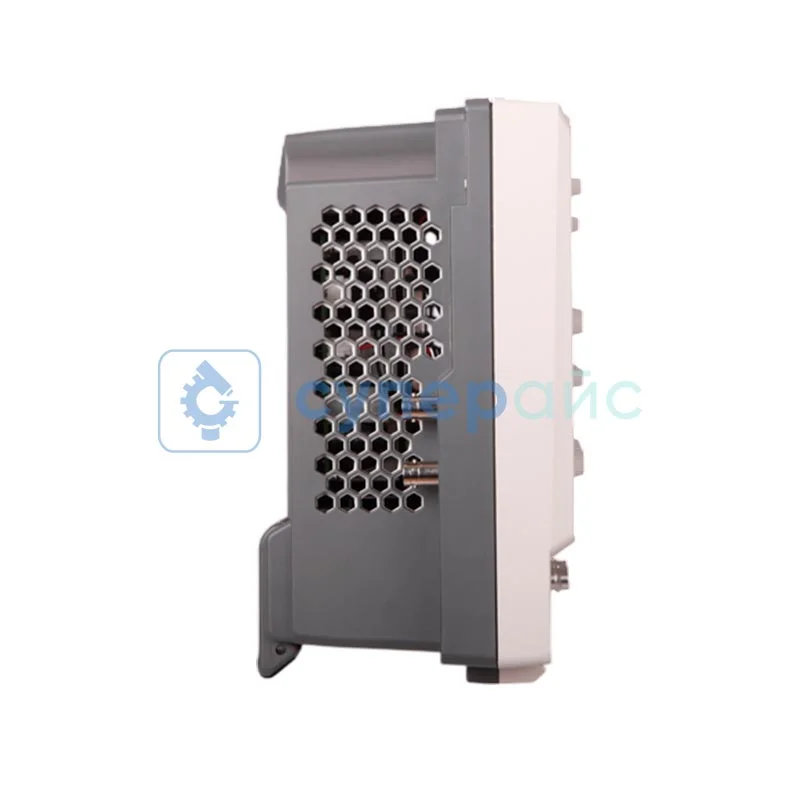

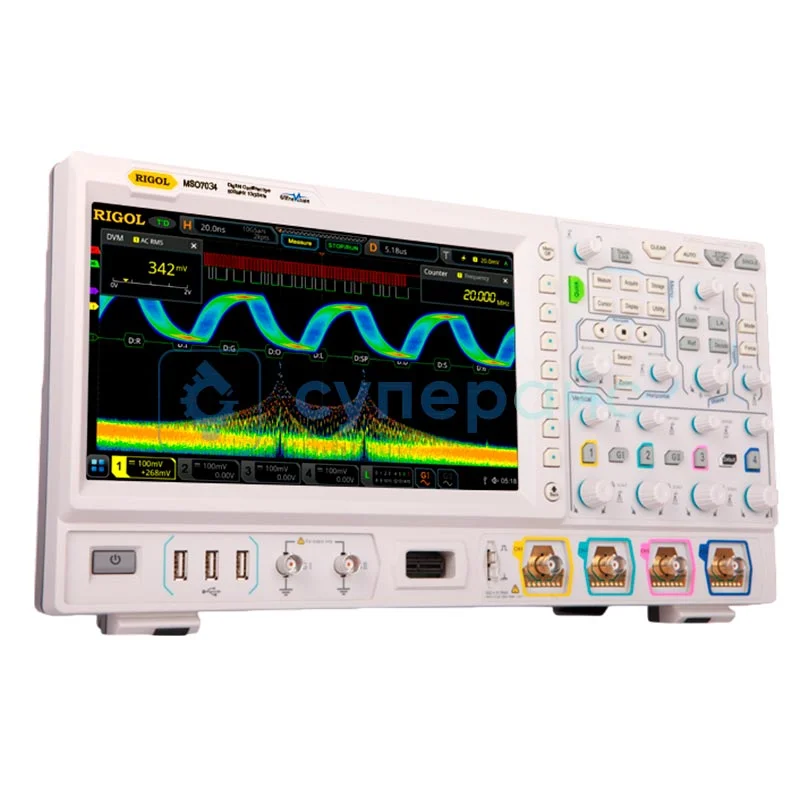

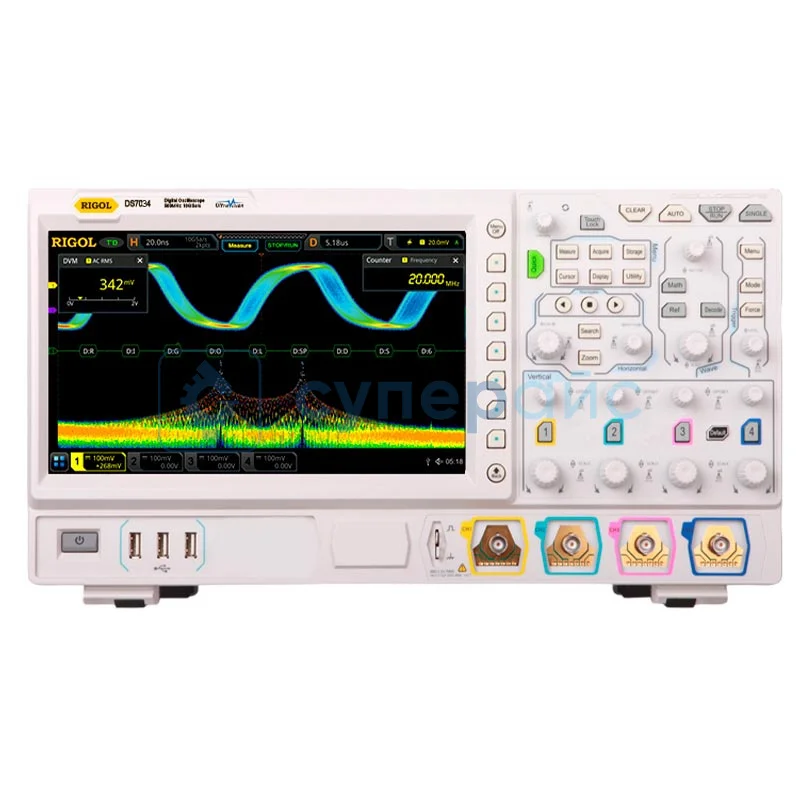

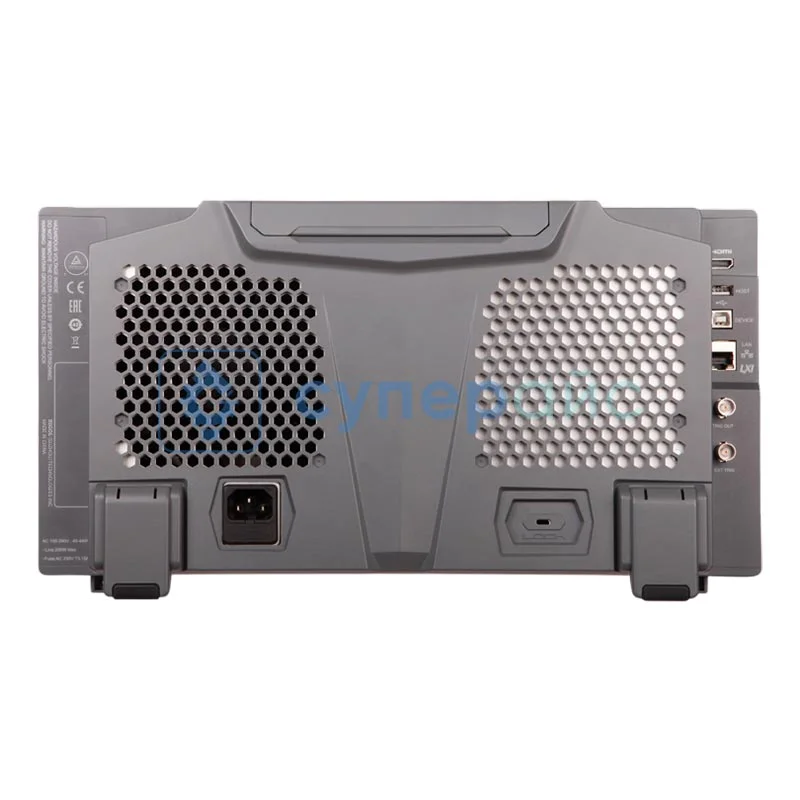

Лабораторный осциллограф Rigol MSO7034
1 174 420 ₽
1 174 420 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 0 шт.(под заказ 7-14 дней)
Артикул (код товара)
Модель (серия)
MSO7034
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol MSO7034
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Декодирование сигналов шин
Parallel
Описание Rigol MSO7034
Технические характеристики RIGOL MSO7034
| Серия | MSO7000 |
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 (требуется пробник RPL2316) |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
| Глубина памяти | 100 Мб (50 Мб - два канала; 25 Мб - четыре канала) |
| Входные параметры | |
| Развязка входа | DC, AC, земля |
| Входной импеданс | 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение | 300 В rms CAT I (1 МОм), 5 В rms (50 Ом) |
| Скорость захвата осциллограмм | ≤ 600000 осц./с |
| Горизонтальная система | |
| Погрешность временной базы | ± 2 ppm |
| Коэффициент развёртки | 0,5 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система | |
| Вертикальное разрешение |
8 бит |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Время нарастания | ≤ 0,7 нс |
| Диапазон вертикального смещения |
1 МОм: 1 мВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В 50 Ом: 1 мВ / дел - 100 мВ / дел, ± 1 В 102 мВ / дел - 1 В / дел, ± 4 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 2 % |
| Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | > 40 дБ |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, AC Line |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера |
± 5 деления от центра экрана (внутренний) ± 8 (внешинй) |
| Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4, EXT, AC Line |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска |
CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL/SECAM, 480P, 576P |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
| Декодирование протоколов | Parallel |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4, EXT |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
|
Тип дисплея |
10.1 дюймов TFT LCD, 1024 х 600 |
|
Питание |
100-240 В, 45-440 Гц, < 200 Вт |
| Предохранитель | 250 В, Т, 3.15 А |
| Интерфейс передачи данных | USB, LAN, HDMI |
| Габариты | 410 х 224 х 135 мм |
| Вес нетто | 3,9 кг |
| Вес брутто | 7,1 кг |
| Комплектация |
цифровой осциллограф RIGOL MSO7034 - 1 шт
щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
