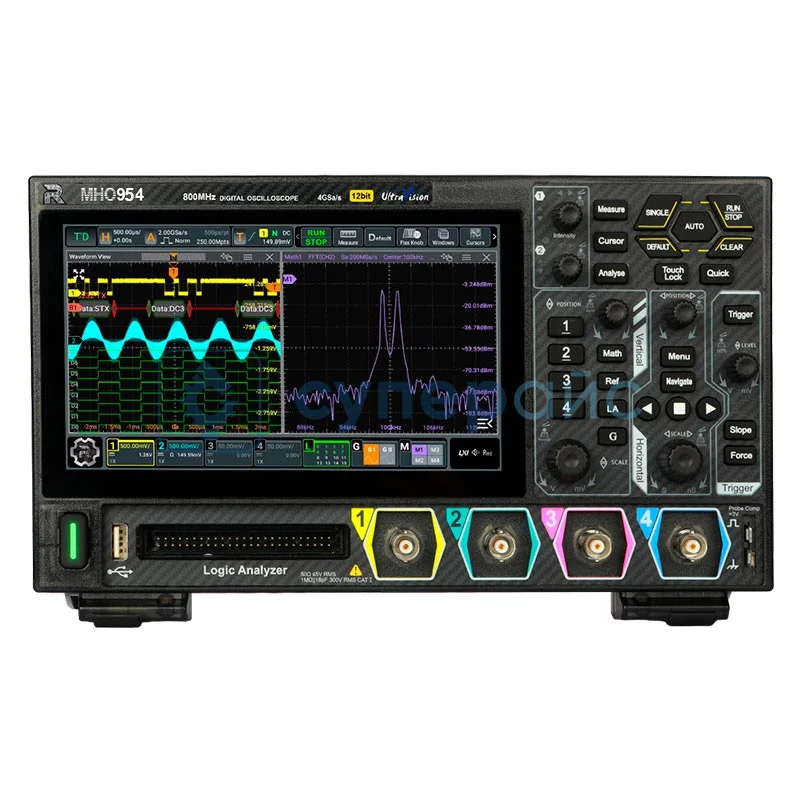

Осциллограф Rigol MHO954
138 490 ₽
138 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
Модель (серия)
MHO954
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol MHO954
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms), 50 Ом: 5 В rms
Входные параметры
Развязка входа
DC, AC,GND (земля)
Входное сопротивление
1 MОм ±1 %, 50 MОм ±1 %
Входная ёмкость
19 пФ ± 3 пФ
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms), 50 Ом: 5 В rms
Коэффициенты пробников
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем
Канальная изоляция
≥100:1 (от постоянного тока до 800 МГц)
Количество триггерных входов
4 аналоговых, 15 цифровых каналов
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: от 1 мкВ/дел до 10 В/дел, 50 Ом: от 200 мкВ/дел до 1 В/дел
Ограничение полосы
20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности
Точность усиления постоянного тока
1% (< 5 мВ), 2% (≥ 5 мВ)
Точность вертикального смещения
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение), >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
Система синхронизации
Базовые типы триггера
по фронту, по импульсу, по наклону
Расширенные типы триггера
по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту
Протокольный триггер
по I2C, по SPI, по RS232/UART, по CAN, LIN
Источник триггера
аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
Диапазон удержания триггера
От 8 нс до 10 с
Горизонтальная система
Горизонтальная развёртка
От 500 пс/дел до 500 с/дел, точная настройка
Точность временной базы
100 пс
Дрейф временной базы
±1,5 ppm ± 1 ppm/год
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания. задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Курсорные измерения
2 пары курсоров по осям X и Y отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y позволяет отображать курсор во время автоматического измерения измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
Частотомер
3 - 6 бит, пользовательская
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
BNC
USB type C
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Рабочая температура
0 - 55°C
Комплектация
Комплектация
сетевой шнур питания – 1 шт
кабель USB – 1 шт
кабель заземления – 1 шт
пассивный пробник RP3500A – 4 шт
кабель USB – 1 шт
кабель заземления – 1 шт
пассивный пробник RP3500A – 4 шт
Габариты и вес
Габариты прибора
265,35 х 161,75 х 77,38
Вес нетто, кг
1,6
Описание Rigol MHO954
