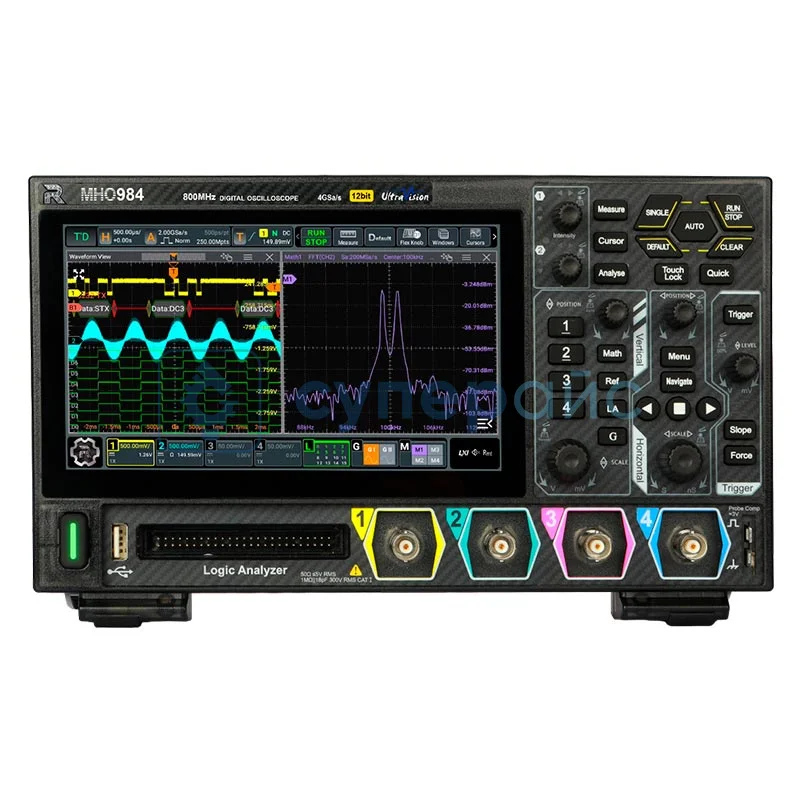

Настольный осциллограф Rigol MHO984
156 630 ₽
156 630 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Модель (серия)
MHO984
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol MHO984
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms), 50 Ом: 5 В rms
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC,GND (земля)
Входное сопротивление
1 MОм ±1 %, 50 MОм ±1 %
Входная ёмкость
19 пФ ± 3 пФ
Коэффициенты пробников
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20Х, 50X, 100X, 150X, 200Х, 500X, 1000X, 1500X, 2000Х, 5000X, 10000X, 15000X, 20000Х, 50000X, определяемая пользователем
Канальная изоляция
≥100:1 (от постоянного тока до 800 МГц)
Количество триггерных входов
4 аналоговых, 15 цифровых каналов
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: от 1 мкВ/дел до 10 В/дел, 50 Ом: от 200 мкВ/дел до 1 В/дел
Ограничение полосы
20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности
Точность усиления постоянного тока
1% (< 5 мВ), 2% (≥ 5 мВ)
Точность вертикального смещения
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение), >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение)
Система синхронизации
Базовые типы триггера
по фронту, по импульсу, по наклону
Расширенные типы триггера
по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту
Протокольный триггер
по I2C, по SPI, по RS232/UART, по CAN, LIN
Источник триггера
аналоговые каналы (1 – 4), цифровые каналы (D0-D15)
Диапазон удержания триггера
От 8 нс до 10 с
Горизонтальная система
Горизонтальная развёртка
От 500 пс/дел до 500 с/дел, точная настройка
Точность временной базы
±1,5 ppm ± 1 ppm/год
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания. задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Курсорные измерения
2 пары курсоров по осям X и Y отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y позволяет отображать курсор во время автоматического измерения измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop
Частотомер
3 - 6 бит, пользовательская
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
LAN
HDMI
BNC
USB type B
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Рабочая температура
0 - 55°C
Габариты и вес
Габариты прибора
265,35 х 161,75 х 77,38
Вес нетто, кг
1,6
Вес брутто, кг
3,05
Комплектация
Комплектация
сетевой шнур питания – 1 шт
кабель USB – 1 шт
кабель заземления – 1 шт
пассивный пробник RP3500A – 4 шт
кабель USB – 1 шт
кабель заземления – 1 шт
пассивный пробник RP3500A – 4 шт
Описание Rigol MHO984
Часто задаваемые вопросы
Что это за прибор?
Rigol MHO984 - настольный цифровой осциллограф. Он снимает и показывает форму электрических сигналов на собственном экране и служит для отладки и измерений в электронике.
Чем настольный осциллограф удобнее USB-модели?
У настольного прибора есть свой дисплей, ручки и кнопки, компьютер для работы не нужен. Такой формат ставят на рабочий стол в лаборатории или сервисе, где прибор используют постоянно.
Для каких задач берут эту модель?
Цифровой осциллограф применяют при разработке и ремонте электроники, поиске неисправностей и проверке сигналов. Он помогает увидеть, что реально происходит в цепи, а не только измерить напряжение мультиметром.
Это цифровой или аналоговый осциллограф?
Модель цифровая: сигнал оцифровывается и выводится на экран, его можно остановить, рассмотреть и измерить по маркерам. Цифровые приборы удобнее для точных замеров и сохранения результатов.
Кому подойдёт Rigol MHO984?
Прибор ориентирован на инженеров, разработчиков и сервисные мастерские, где нужен стационарный осциллограф под ежедневную работу. Это инструмент для тех, кто занимается электроникой профессионально.
