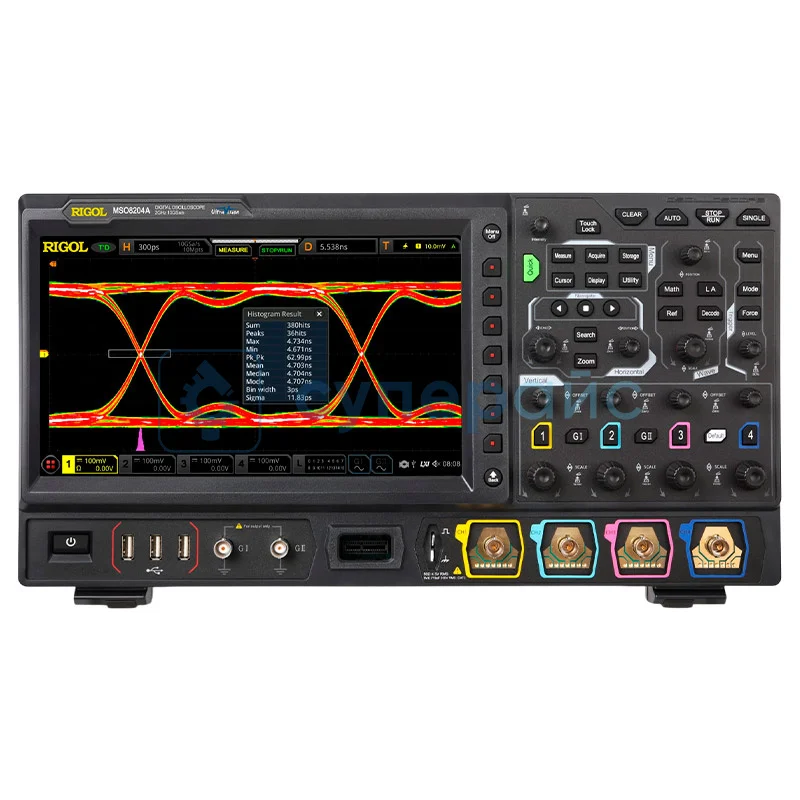

Настольный осциллограф RIGOL MSO8204A
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
2 162 559 ₽
2 162 559 ₽
включая НДС: 22%
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
83745
Модель (серия)
MSO8204A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO8204A
Общие данные
Артикул (код товара)
83745
Производитель (бренд)
Модель (серия)
MSO8204A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 Vrms, 400 Vpk
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм ± 1% / 50 Ом ±2,5 %
Входная ёмкость
19 пФ ±3
Коэффициенты пробников
0,0001x/ 0,0002x/ 0,0005x/ 0,001x/ 0,002x/ 0,005x/ 0,01x/ 0,02x/ 0,05x/ 0,1x/ 0,2x/ 0,5x/ 1x/ 2x/ 5x/ 10x/ 20x/ 50x/ 100x/ 200x/ 500x/ 1000x/ 2000x/ 5000x/ 10000x/ 20000x/ 50000x/
Канальная изоляция
≥100:1 от DC до 1 ГГц; ≥30:1 выше 1 ГГц
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: 1 мВ/дел - 10 В/дел
50 Ом: 1 мВ/дел - 1 В/дел
50 Ом: 1 мВ/дел - 1 В/дел
Ограничение полосы
1 МОм: 20 МГц / 250 МГц
50 Ом: 20 МГц
50 Ом: 20 МГц
Точность усиления постоянного тока
±2%
Точность вертикального смещения
±(0,1 дел + 2 мВ + 1,5% значения offset) / ±(0,1 дел + 2 мВ + 1% значения offset)
Система синхронизации
Базовые типы триггера
Edge, Pulse, Slope, Video
Расширенные типы триггера
Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge, Zone Trigger
Источник триггера
CH1-CH4, EXT TRIG, AC Line
Чувствительность триггера по фронту
0,5 дел при ≥50 мВ/дел; с Noise Reject — 0,7 дел
Диапазон удержания триггера
8 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
200 пс/дел - 1 кс/дел
Точность временной базы
±1 ppm
Дрейф временной базы
±2 ppm/год
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
41 параметр, одновременно выводится до 10
Курсорные измерения
2 пары XY-курсоров; ΔY, ΔX, 1/ΔX; Manual, Track, Auto, XY
Математические операции
A+B, A−B, A×B, A/B, FFT, AND/OR/XOR/NOT, интеграл, дифференциал, √, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Анализатор спектра
есть
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Декодирование сигналов шин
Parallel
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
RJ-45
Ethernet
HDMI
P/F Out
AUX (TrigOut/PassFail)
LXI class C
USB TMC
BNC
USB type B
RJ-45
Ethernet
HDMI
P/F Out
AUX (TrigOut/PassFail)
LXI class C
USB TMC
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 50 ℃
Рабочая влажность
до +30 °C: ≤90% RH
30 - 40 °C: ≤75% RH
40 - 50 °C: ≤45% RH
30 - 40 °C: ≤75% RH
40 - 50 °C: ≤45% RH
Габариты и вес
Габариты прибора
410 x 224 x 135 мм
Вес нетто, кг
4
Комплектация
Комплектация
USB-кабель - 1 шт
Пассивный высокоомный пробник RP3500A (500 МГц, 10Х) - 4 шт
Пассивный низкоомный пробник RP6150A (1500 МГц, 10Х) - 2 шт
Защитная крышка передней панели - 1 шт
Шнур питания - 1 шт
Пассивный высокоомный пробник RP3500A (500 МГц, 10Х) - 4 шт
Пассивный низкоомный пробник RP6150A (1500 МГц, 10Х) - 2 шт
Защитная крышка передней панели - 1 шт
Шнур питания - 1 шт
