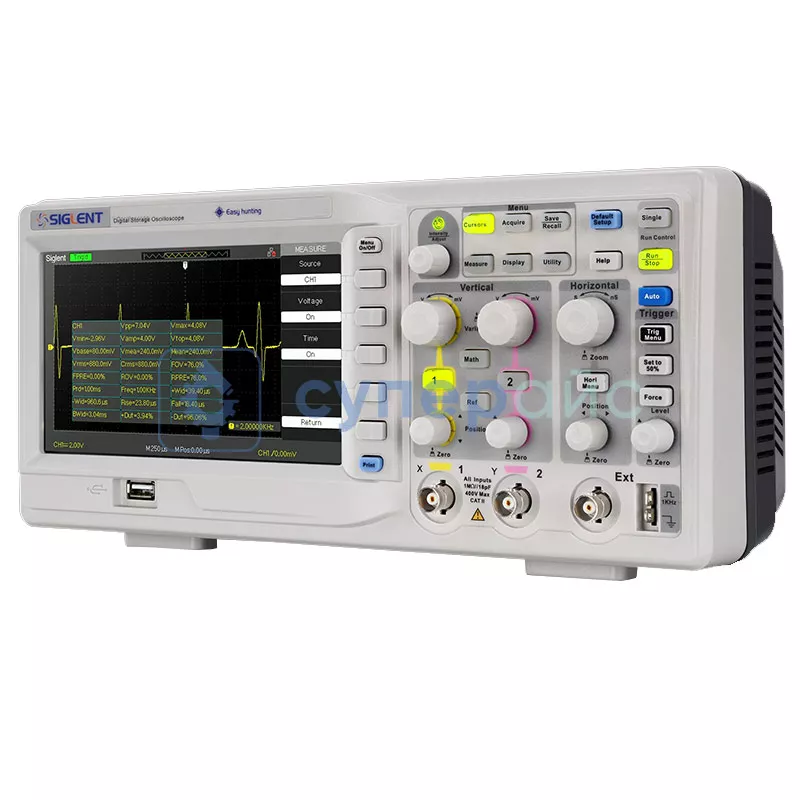

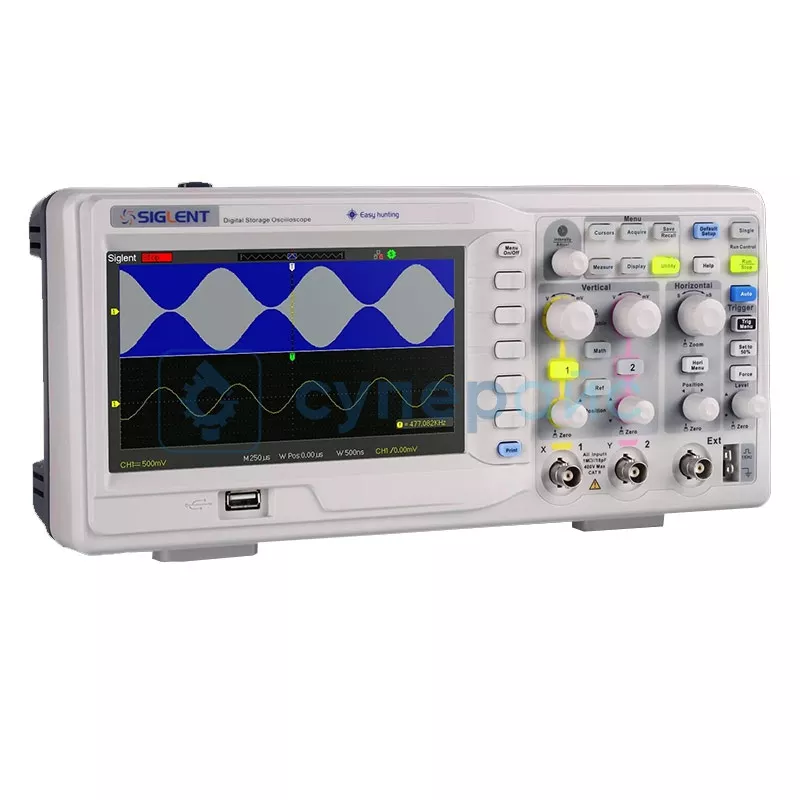

Цифровой осциллограф Siglent SDS1102CML+
12 110 ₽
12 110 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
27290
Модель (серия)
SDS1102CML+
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS1102CML+
Артикул (код товара)
27290
Модель (серия)
SDS1102CML+
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Вес (кг)
2,5
Сложность
2
Показать больше
Показать меньше
Описание Siglent SDS1102CML+
ВНИМАНИЕ! Производство осциллографа Siglent SDS1102CML+ ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO5072P (2 канала, 70 МГц)
Технические характеристики Siglent SDS1102CML+
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1000 Мвыб / с |
| Глубина памяти | 2 Мбит / c |
| Типы триггеров | край, импульс, видео, наклон, альтернативный |
| Режим получения | нормальный, пиковый, средний |
| Средние значения | 4, 16, 32, 64, 128, 256 |
| Интерполяция формы волны | Sinx, X |
| Функция цифрового фильтра и регистратора формы сигнала | есть |
| Функциональная клавиша быстрого доступа к памяти | есть |
| Функция масштабирования | есть |
| 6-ти цифровой частотомер | есть |
| Входные параметры | |
| Сопротивление | постоянный ток: (1 МОм ± 2 % ) || (18 пФ ± 3 пФ) |
| Максимальное входное напряжение | 400 В, 1 МОм |
| Изоляция канала | > 100 : 1 |
| Ослабитель зонда | 1 X, 10 X, 50 X, 100 X, 500 X, 1000 X |
| Горизонтальная система | |
| Масштаб временной развертки | 70 МГц: 5,0 нс / дел - 50 с / дел |
| Перекос канала | < 500 пс |
| Формат отображения | YT, XY, сканирование |
| Точность временной базы | ± 50 частей на миллион |
| Режим сканирования | 100 мс / дел ~ 50 с / дел |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 70 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная шкала (зонд 1 X) | 2 мВ / дел - 10 В / дел (1-2-5 ) |
| Диапазон смещения (зонд 1 X) | 2 мВ - 200 мВ: ± 1,6 В; 206 мВ ~ 10 В: ± 40 В |
| Ограничение пропускной способности | 20 МГц ± 40 % |
| Равномерность полосы пропускания | DC - 10 % (BW): ± 1 дБ 10% - 50 % (BW): ± 2 дБ 50 % - 100 % (BW): + 2 дБ / -3 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 10 Гц (на входе BNC) |
| Шум |
STDEV ≤ 0,6 дел (≥ 5 мВ / дел) STDEV ≤ 0,7 дел (2 мВ / дел) |
| Точность усиления постоянного тока |
≤ ± 3,0 %: 5 мВ /дел ~10 В / дел ≤ ± 4,0 %: ≤ 2 мВ / дел |
| Точность измерения постоянного тока |
± [3 % × (|показание|+|смещение|) +1 % × |смещение| + 0,2 дел + 2 мВ] , ≤ 100 мВ / дел ± [3 % × (|показание|+|смещение|) +1 % × |смещение| + 0,2 дел + 100 мВ], >100 мВ / дел |
| Время подъема | типичное значение 7 |
| Перерегулирование (импульс 500 пс) | < 10 % |
| Параметры триггера | |
| Диапазон уровня триггера |
внутренний: ± 6 делений от центра экрана внешний: ± 1,2 В EXT/5: ± 6 В |
| Диапазон удержания | 100 нс ~ 1,5 с |
| Сцепление триггера | переменный ток, постоянный ток, НЧ-ток, ВЧ-ток |
| Чувствительность триггера | 1 деление: DC-10 МГц 1,5 деления: 10 МГц - макс. полоса пропускания |
| Смещение триггера |
предварительный запуск: глубина памяти / (2 х выборка) задержка запуска: 260 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | CH1 /CH2 / EXT / (EXT/5) / линия переменного тока |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, = |
| Источник | СН1 / СН2 |
| Временной диапазон | 20 нс ~ 10 с |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | <, >, = |
| Источник | СН1 / СН2 |
| Временной диапазон | 20 нс ~ 10 с |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL / Secam |
| Источник | СН1 / СН2 |
| Условие срабатывания триггера | нечетное поле, четное поле, все строки, номер строки |
| Система измерения | |
| Источник | СН1 / СН2 |
| Вертикальная (напряжение) |
Vmax: наибольшее значение во входном сигнале Vmin: наименьшее значение во входном сигнале Vpp: разница между максимальными и минимальными значениями данных Vamp: разница между вершиной и основанием в бимодальном сигнале или между максимумом и минимумом в унимодальном сигнале Vtop: значение наиболее вероятного высшего состояния в бимодальной форме волны Vbase: значение наиболее вероятного нижнего состояния в бимодальной форме волны Mean: среднее значение всех данных Vmean: среднее значение данных в первом цикле (условие: есть целый период) Vrms: среднеквадратичное значение всех значений данных Crms: среднеквадратичное значение всех значений данных в первом цикле (условие: есть целый период) FOV: выброс после спадающего фронта; (база-мин) / амплитуда FPRE: выброс перед задним фронтом; (макс.-верх.) / амплитуда ROV: выброс после нарастающего фронта; (макс.-верх.) / амплитуда RPRE: выброс перед нарастающим фронтом; (база-мин) / амплитуда |
| Горизонтальная (время) |
Period: период для каждого цикла в форме волны на уровне 50% и положительном наклоне Freq: частота для каждого цикла в форме волны на уровне 50% и положительный наклон +Wid: ширина, измеренная на уровне 50 % и положительном уклоне -Wid: ширина, измеренная на уровне 50 % и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90 % Fall: длительность спадающего фронта от 90 до 10 % Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50 %-ном пересечении +Dut: отношение положительной ширины к периоду -Dut: отношение отрицательной ширины к периоду |
| Задержка |
Phase: вычисляет разность фаз между двумя фронтами (условие: есть целый период) FRR: время между первыми нарастающими фронтами двух каналов FRF: время от первого нарастающего фронта канала A до первого спадающего фронта канала B FFR: время от первого спадающего фронта канала A до первого восходящего фронта канала B FFF: время от первого спадающего фронта канала A до первого спадающего фронта канала B LRR: время от первого нарастающего фронта канала A до последнего нарастающего фронта канала B (условие: есть целый период) LRF: время от первого нарастающего фронта канала A до последнего спадающего фронта канала B (условие: имеется целый период) LFR: время от первого спадающего фронта канала A до последнего восходящего фронта канала B (условие: имеется целый период) LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B |
| Курсор | ручной режим, режим трека и автоматический режим |
| Счетчик | аппаратный (разрешение 1 Гц) |
| Математические функции | |
| Операция | + , - , * , / , БПФ |
| БПФ | прямоугольный, блэкман, хэннинг, хэмминг |
| БПФ-дисплей | полный экран, разделенный |
| Сохранить / отозвать | |
| Тип |
настройка, форма волны, Bmp, CSV 2 референса, 20 настроек, 10 внутренних форм сигналов сохранение на USB-диске |
| Характеристики дисплея | |
| Тип дисплея | 7-дюймовый TFT-ЖК-дисплей, 800 х 480, 24 бит |
| Контрастность дисплея | 500 : 1 |
| Подсветка дисплея | 300 нит |
| Диапазон отображения волн | 8 x 16 дел. |
| Режим отображения волн | точки, векторы |
| Отображение меню | 2 сек, 5 сек, 10 сек, 20 сек, бесконечно |
| Заставка | выкл., 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа, 5 часов |
| Цветовой режим | нормальный, инвертированный |
| Поддержка языков | английский, упрощенный китайский, традиционный китайский, арабский, французский, немецкий, русский, португальский, испанский, японский, корейский, итальянский |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device, LAN, Pass / Fail |
| Температура |
рабочая: 10 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания |
100 ~ 240 В ср.кв. 50 / 60 Гц 100 ~ 120 В ср.кв. 400 Гц |
| Потребляемая мощность | 50 Вт |
| Габариты изделия | 323,1 х 135,6 х 157 мм |
| Вес нетто | 2,5 кг |
|
Комплектация |
осциллограф Siglent SDS1102CML+ - 1 шт |
|
пассивный зонд PB470 - 2 шт; USB кабель - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
|
Документация и ПО Siglent SDS1102CML+
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифровых осциллографов Siglent серии SDS1000CML+/SDS1000DL+
Язык:
Английский
Размер и тип:
1,53 МБ,
PDF
Руководство по программированию цифровых осциллографов Siglent серии SDS
Язык:
Английский
Версия:
PG01-E02D
Размер и тип:
2,27 МБ,
PDF
