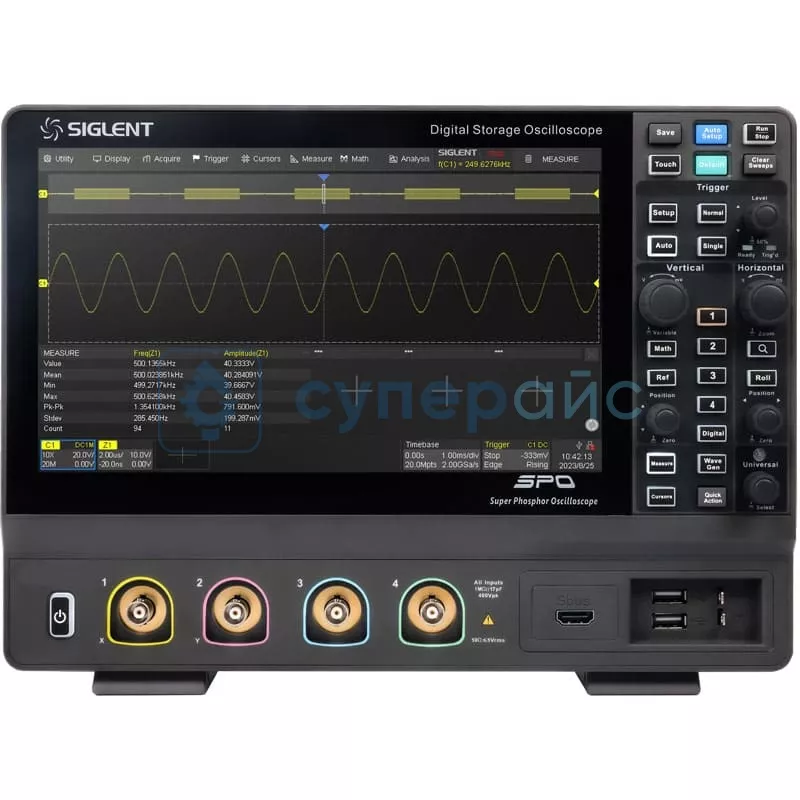

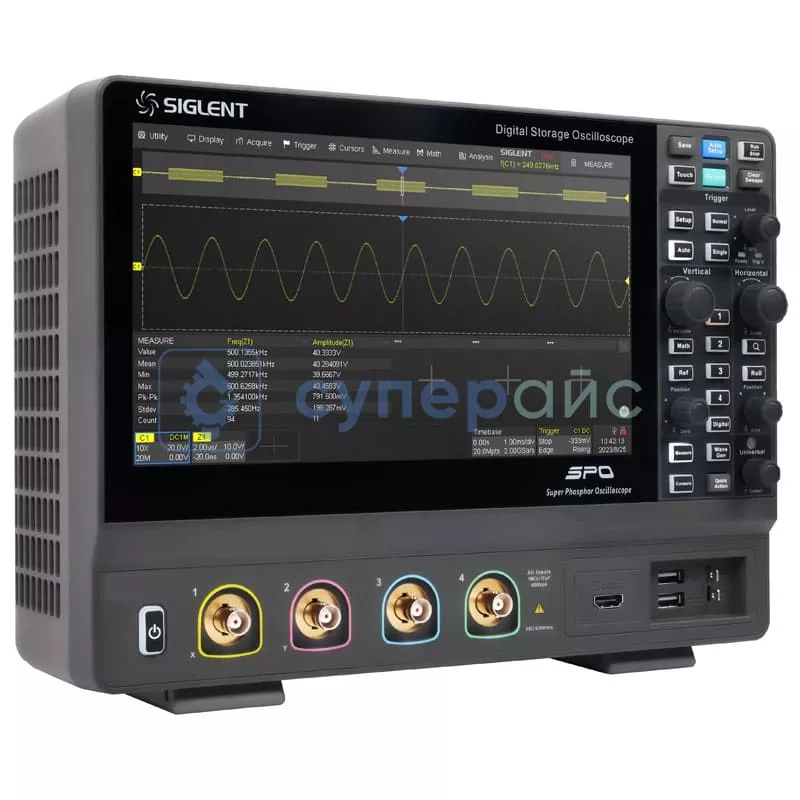

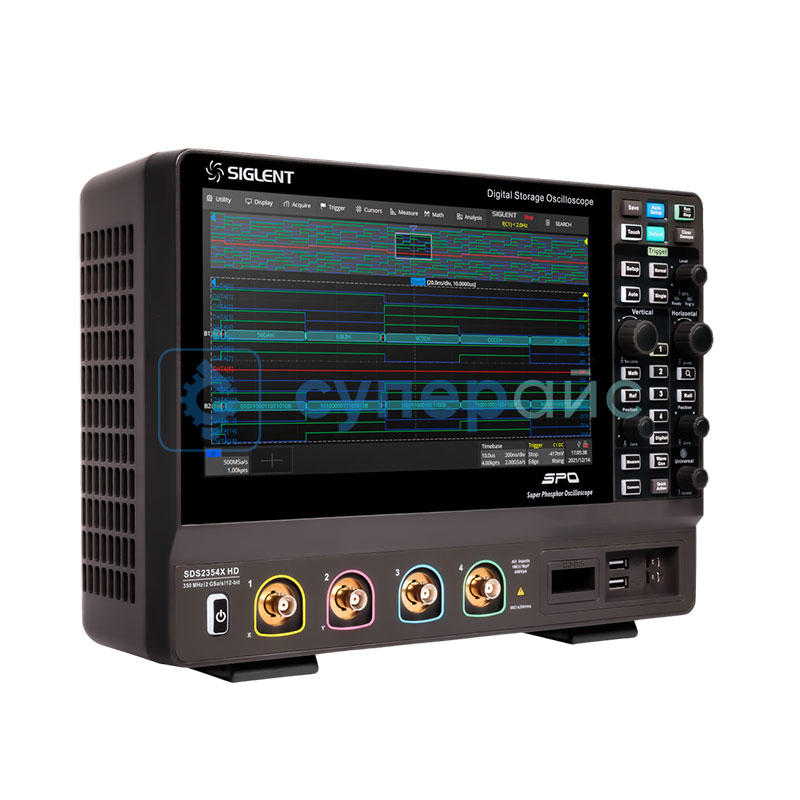

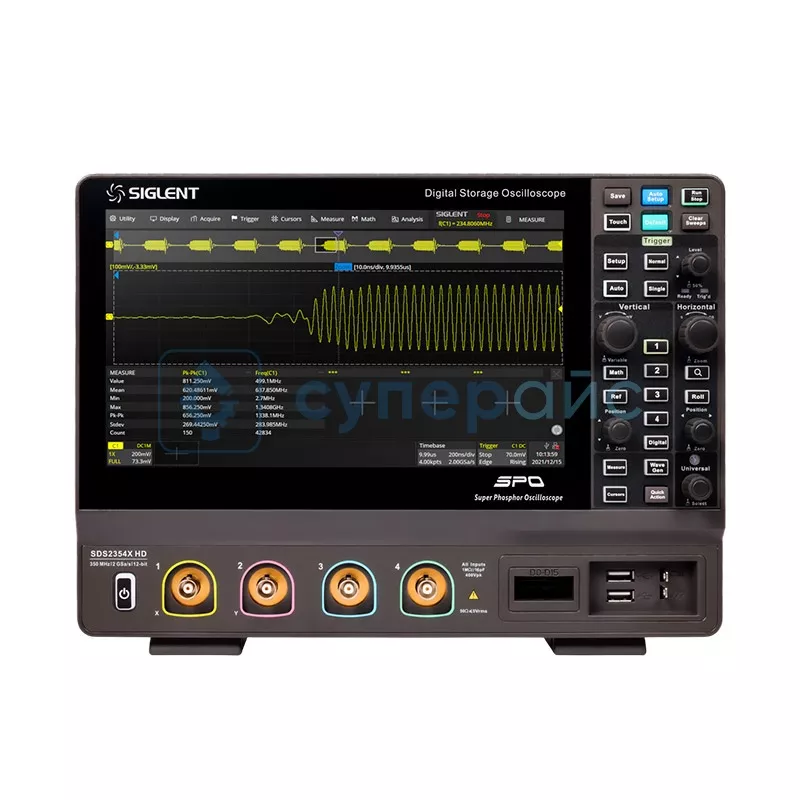

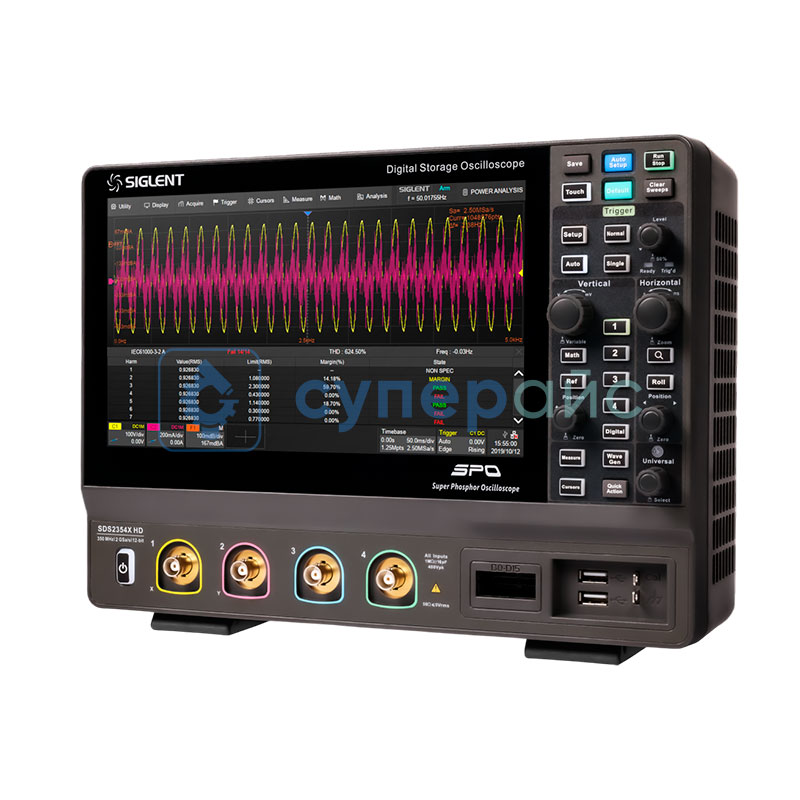

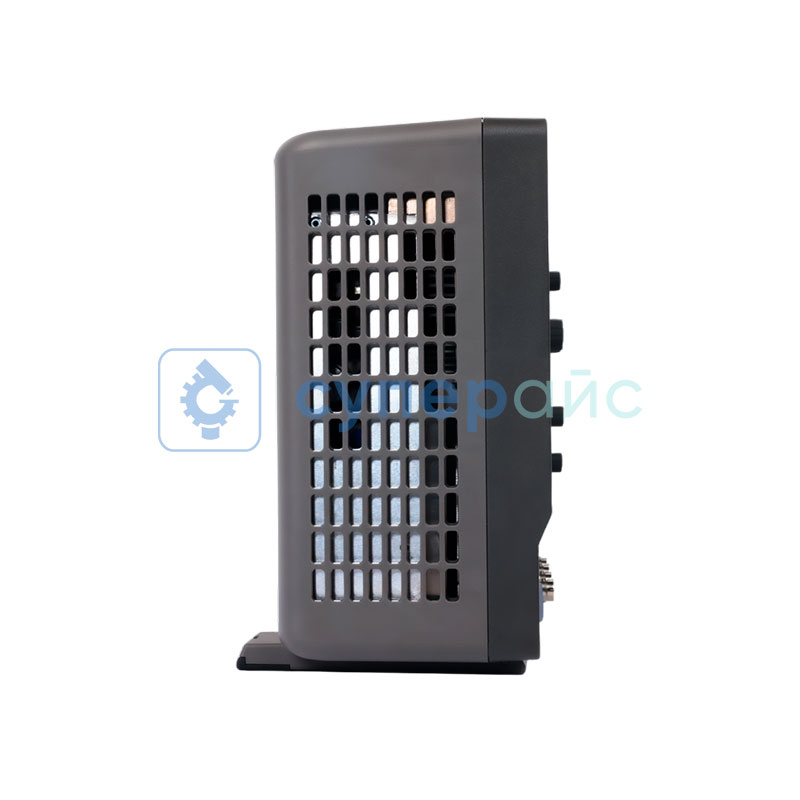

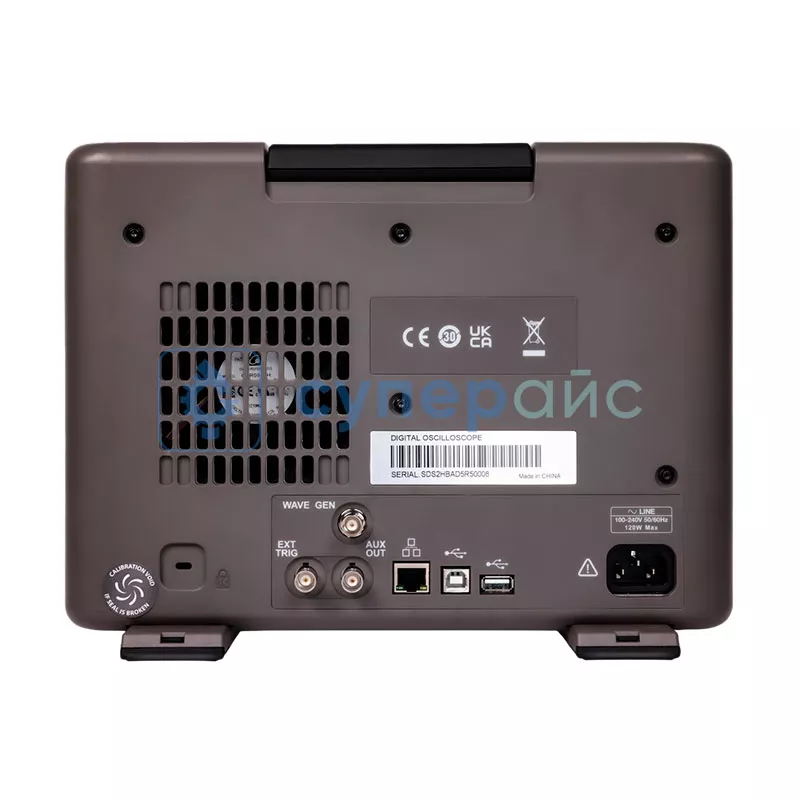

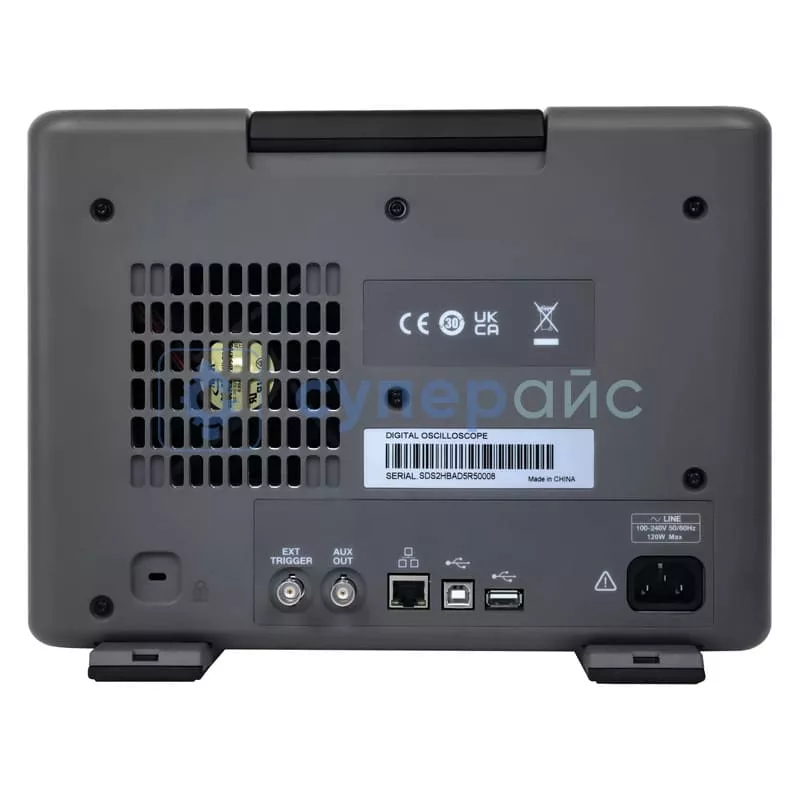

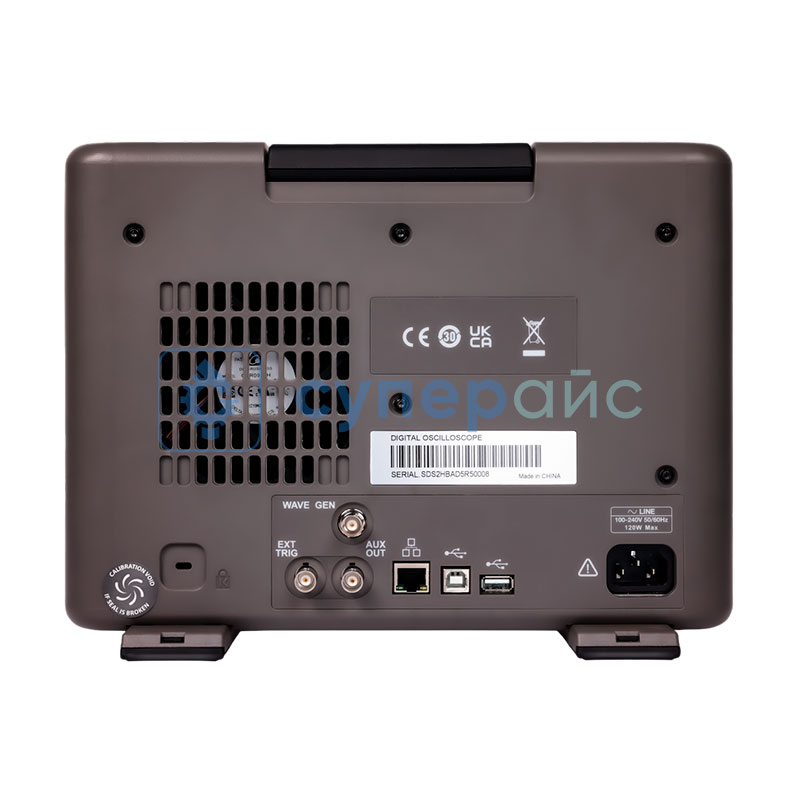

Четырехканальный осциллограф Siglent SDS2504X HD
Код товара: 27772
Гарантия 12 месяцев
О товаре Последовательный запуск и декодер шины
Количество каналов: 4
Полоса пропускания: 500 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 200 Мбит / c
1 008 169 руб.
1 008 169 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Последовательный запуск и декодер шины
Количество каналов: 4
Полоса пропускания: 500 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 200 Мбит / c
Технические характеристики Siglent SDS2504X HD
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 2 Гвыб/с (режим чередования),1 Гвыб/с (режим без чередования) |
| Глубина памяти (макс.) | 200 Мбит/с (режим чередования), 100 Мбит/с (режим без чередования) |
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, настройка/ удержание, задержка, последовательный |
| Скорость захвата волны | 100 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим) |
| Декодирование сигналов шин |
I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 (decode only) |
| Интерполяция формы волны | sinx/x, x |
| Пиковое обнаружение | 0,8 нс |
| Среднее значение | 4, 16, 32, 64, 128, 256, 512, 1024 |
| ERES | расширенный бит: 0.5, 1, 1.5, 2, 2.5, 3 бита |
| Последовательность | до 80 000 сегментов, интервал между срабатываниями = мин. 2 мкс. |
| История | до 80 000 кадров |
| Оценка интенсивности | 256 уровней |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Автоматические измерения по более чем 50 параметрам | поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам |
| Функции анализа данных | поиск, навигация, счетчик, график Боде и анализ мощности |
| Функция тестирования масок с инструментом Mask Editor | есть |
| Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 500 МГц |
| Вертикальное разрешение | 12 бит |
| Равномерность |
10 кГц ~ BW/10: ±0,5 дБ BW/10 ~ BW/3: ±0,8 дБ BW/3 ~ BW2/3: +1,0 дБ, -1,2 дБ BW2/3 ~ BW: +2,0 дБ, -2,5 дБ |
| Время нарастания | 1 нс |
| Вертикальный масштаб (зонд 1X) |
1 МОм: 0,5 мВ/дел – 10 В/дел 50 Ом: 0,5 мВ/дел – 1 В/дел |
| Точность смещения | ± (0,5% от настройки смещения + 0,5% от полной шкалы + 1 мВ) |
| Точность усиления постоянного тока |
0,5 мВ/дел ~ 4,95 мВ/дел:±1,5 %; 5 мВ/дел ~ 10 В/дел:±1,0 % максимум,±0,5 % обычно |
| Диапазон смещения (зонд 1X) |
1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел:±8 В; 20,5 мВ/дел ~ 100 мВ/дел: ±16 В; 102 мВ/дел ~ 200 мВ/дел: ±80 В; 205 мВ/дел ~ 1 В/дел: ±160 В; 1,02 В/дел ~ 10 В/дел: ±400 В 50 Ом: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 20 мВ/дел:±8 В; 20,5 мВ/дел ~ 1 В/дел: ±10 В |
| Ограничение пропускной способности | 20 МГц, 200 МГц |
| Сопротивление | 1 МОм: (1 МОм ± 2 %) || (16 пФ ± 2 пФ) 50 Ом: 50 Ом ± 1 % |
| Максимальное входное напряжение | 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц |
| SFDR | ≥ 45 дБн |
| Затухание зонда | 1X, 10X, 100X, пользовательский |
| Горизонтальная система | |
| Шкала времени | 500 пс/дел ~ 1000 с/дел |
| Диапазон | 10 div |
| Режим отображения | YT, XY, крен |
| Режим качения | ≥ 50 мс/дел |
| Перекос канала | < 100 пс |
| Точность временной базы | ± 25 частей на миллион |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Уровень | внутренний: ± 4,1 дел от центра экрана |
| Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
| Точность (типичная) |
внутренний: ± 0,2 дел. внешний: ± 0,3 дел. |
| Джиттер | < 10 пс среднеквадратичное значение (типичное)，≥ 6 дел Vpp синус，2,5 мВ/дел ~ 10 В/дел |
| Смещение триггера |
предварительный запуск: 0 ~ 100% памяти задержка запуска: 0 ~ 10 000 дел. |
| Краевой триггер | |
| Уклон | поднимающийся, падающий, чередующийся |
| Источник | все каналы / линия переменного тока / D0 ~ D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | + ширина, -ширина |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы / Д0 ~ Д15 |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы / Д0 ~ Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | состояние, состояние с задержкой, край, край с задержкой |
| Квалифицированное состояние | низкий, высокий |
| Источник | все каналы |
| Преимущество | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер N-ого края | |
| Уклон | подъем, падение |
| Источник | все каналы |
| Счетчик | 1 ~ 65535 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Задержка срабатывания триггера | |
| Источник А | все каналы |
| Источник Б | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Последовательный триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Источник | все каналы / Д0 ~ Д15 |
| Сигнал | SDA / SCL |
| Адрес | 7-бит, 10-бит |
| SPI-триггер | |
| Сигнал | CLK, MISO, MOSI, CS |
| Источник | все каналы / Д0 ~ Д15 |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Сигнал | RX / TX |
| Источник | все каналы / Д0 ~ Д15 |
| Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1-битный, 1,5-битный, 2-битный |
| Порядок бит | младший бит, старший бит |
| CAN-триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Источник | все каналы / Д0 ~ Д15 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| CAN-FD триггер (опциональное) | |
| Источник | все каналы |
| Номинальная скорость передачи данных | 10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский |
| Скорость передачи данных | 500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский |
| FlexRay (опциональное) | |
| Источник | все каналы |
| Скорость передачи данных | 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский |
| I2S (опциональное) | |
| Источник | все каналы |
| Сигнал | BCLK, WS, DATA |
| Аудио вариант | Audio-I2S, Audio-LJ, Audio-RJ |
| Стартовые биты | 0 ~ 31 |
| Биты данных | 1 ~ 32 |
| MIL-STD-1553B (опциональное) | |
| Источник | все каналы |
| SENT (опциональное) | |
| Источник | все каналы / Д0 - Д15 |
| Manchester (опциональное) | |
| Источник | все каналы / Д0 - Д15 |
| Скорость передачи данных | 500 бит/с ~ 5 Мбит/с |
| ARINC429 (опциональное) | |
| Источник | все каналы / Д0 - Д15 |
| Скорость передачи данных | 12,5 кбит/с~100 кбит/с, допуск 1%~20% |
| Формат слов | L/SDI/D/SSM, L/D/SSM, L/D |
| Система измерения | |
| Источник | все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F4, ссылка, история |
| Режим | простой, продвинутый |
| Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
| Статистика | текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек |
| Статистика подсчета | неограниченно, 1 ~ 1024 |
| Статистика подсчета в одном кадре | до 25 000 |
| Математические функции | |
| Операция | БПФ, +, -, x, ÷, ∫dt, d/dt,√, тождество, отрицание, |x|, Знак, eх, 10х, ln, lg, интерполяция, удержание максимума, удержание минимума, ERES, среднее, фильтр, редактор формул |
| БПФ |
длина: 2 М, 1 М, 512, 256, 128, 64, 32, 16, 8 КП, 4 КП, 2 КП, 1 КП окно: прямоугольное, блэкмана, хэннинга, хэмминга отображение: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| Анализатор | |
| Источник | все каналы, история |
| Режим | край, наклон, импульс, интервал, рант |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| DVM | |
| Источник | все каналы |
| Режим | DC mean, DC RMS, AC RMS, Peak-peak, Amplitude |
| Сюжет | Bar, Histogram, Trend |
| Скорость ворот | 20 мс |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Гистограмма | |
| Источник | все каналы |
| Цифровые каналы (опционально) | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 8 В ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Генератор форм волны (опциональное) | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out |
| Температура |
рабочая: 0 〜 +50 ℃ нерабочая: -30 〜 70 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 ~ 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 120 Вт макс., 70 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 317,2 х 236,0 х 149,0 мм |
| Вес нетто | 4,1 кг |
| Вес брутто | 5,6 кг |
|
Комплектация |
осциллограф Siglent SDS2504X HD - 1 шт |
|
пассивный зонд - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; беспроводная мышь - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
20 249 руб.
-10%
18 224 руб.
Добавить в избранное
Встроенный источник сигнала
Количество каналов: 2+1
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Автоматическая настройка шкалы
Количество каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 100 МВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Функция автовыбора диапазона измерения
Количество отсчетов: 55000
Проверка непрерывности: 1000 Ом, разрешение 0,1 Ом
Диапазон измерения тока DC/AC: 500 мкА - 10 А
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
23 150 руб.
-10%
20 835 руб.
Добавить в избранное
Глубина памяти 8 мб
Количество каналов: 2+1
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Время нарастания менее 1 нс
Количество каналов: 4 аналоговых
Полоса пропускания: 350 МГц
Частота дискретизации: 8 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный генератор сигналов до 25 МГц
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
23 269 руб.
-10%
20 942 руб.
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Хранение и считывание осциллограмм
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
