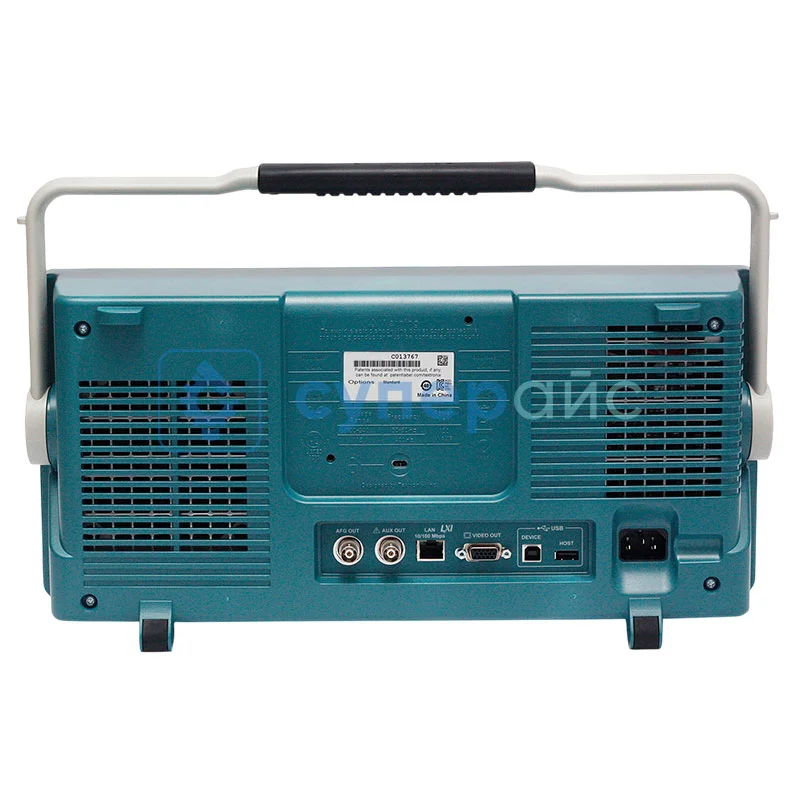

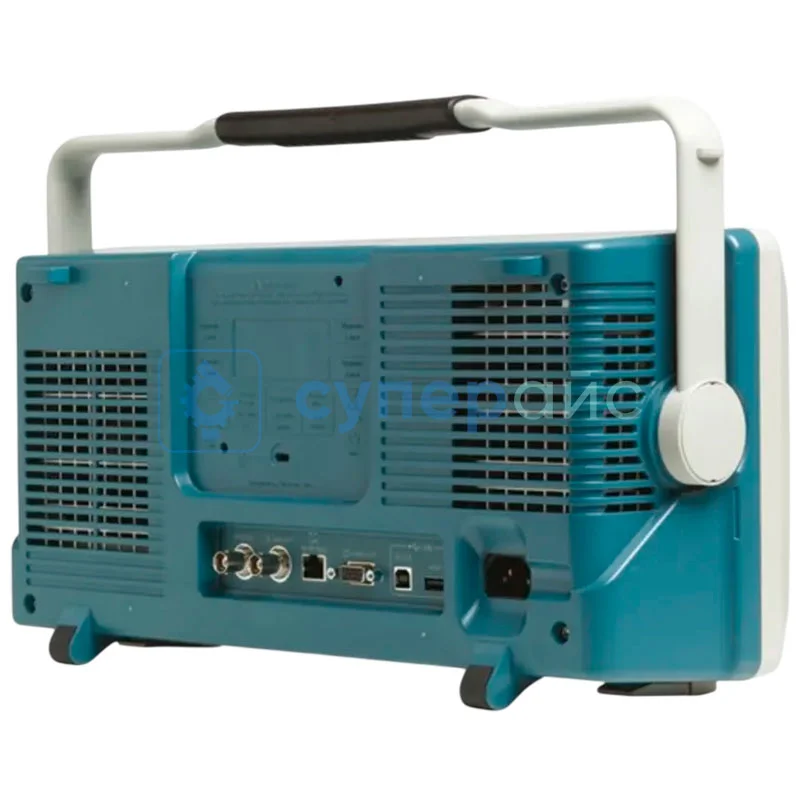

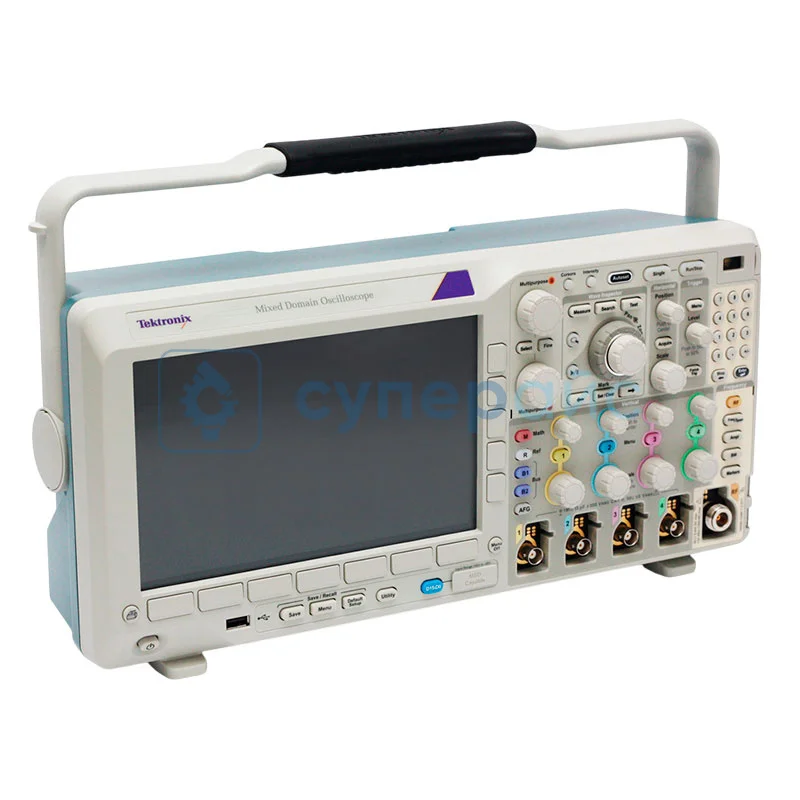

Четырехканальный осциллограф Tektronix MDO3054
Артикул (код товара): 83505
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
2 329 699 ₽
2 329 699 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
83505
Модель (серия)
MDO3054
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tektronix MDO3054
Общие данные
Артикул (код товара)
83505
Производитель (бренд)
Модель (серия)
MDO3054
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
1 МОм: 300 В скз с пиковыми значениями ≤ ±425 В
50 Ом/75 Ом: 5 В скз с пиковыми значениями ≤ ±20 В
50 Ом/75 Ом: 5 В скз с пиковыми значениями ≤ ±20 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм ±1%, 50 Ом ±1%, 75 Ом ±1%
Коэффициенты пробников
10X
Канальная изоляция
≥100:1 на частоте ≤100 МГц
30:1 на частоте от 100 МГц
30:1 на частоте от 100 МГц
Количество триггерных входов
1
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: 1 мВ/дел - 10 В/дел
50 / 75 Ом: 1 мВ/дел - 1 В/дел
50 / 75 Ом: 1 мВ/дел - 1 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
±1,5% при чувствительности ≥5 мВ/дел
±2 % при чувствительности 2 мВ/дел
±2,5% при чувствительности 1 мВ/дел
±3 % при переменном коэффициенте усиления
±2 % при чувствительности 2 мВ/дел
±2,5% при чувствительности 1 мВ/дел
±3 % при переменном коэффициенте усиления
Система синхронизации
Базовые типы триггера
по фронту (нарастающий/нисходящий/любой)
Расширенные типы триггера
по длительности импульса, по рантам, по времени ожидания, логический запуск, по времени установки и удержания, по последовательности (B-триггер), видеозапуск, по последовательным шинам
Протокольный триггер
есть
Источник триггера
CH1, CH2, CH3, CH4, AUX IN
Чувствительность триггера по фронту
0,75 деления (0 - 50 МГц), увеличивается до 1,3 деления при номинальной полосе (1 мВ/дел - 4,98 мВ/дел)
≥5 мВ/дел: 0,4 деления (0 - 50 МГц)
≥5 мВ/дел: 0,4 деления (0 - 50 МГц)
Диапазон удержания триггера
20 нс - 8 с
Горизонтальная система
Горизонтальная развёртка
1 нс/дел. - 1000 с/дел.
Точность временной базы
±10 x 10⁻⁶ в любом интервале ≥1 мс
Режимы развёртки
автоматический, нормальный, однократный
Интерполяция
Кардинальный синус
Система измерения
Автоматические измерения
33 типа
Курсорные измерения
осциллограмма, экран
Математические операции
сложение, вычитание, умножение, деление, интегрирование, дифференцирование, БПФ, расширенные математические выражения с редактором уравнений
Анализатор спектра
есть
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
LIN (опция)
SPI (опция)
I²C (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
LAN
AUX (TrigOut/PassFail)
BNC
USB type B
LAN
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
-10 - 50 °С
Рабочая влажность
5 - 90% (<40 °С)
5 - 60 % (40 - 55 °С)
5 - 60 % (40 - 55 °С)
Габариты и вес
Габариты прибора
203,2 x 416,6 x 147,4 мм
Вес нетто, кг
4,2
Вес брутто, кг
8,6
Комплектация
Комплектация
осциллограф Tektronix MDO3054- 1 шт
комплект пассивных пробников - 1 шт
шнур питания - 1 шт
комплект пассивных пробников - 1 шт
шнур питания - 1 шт
