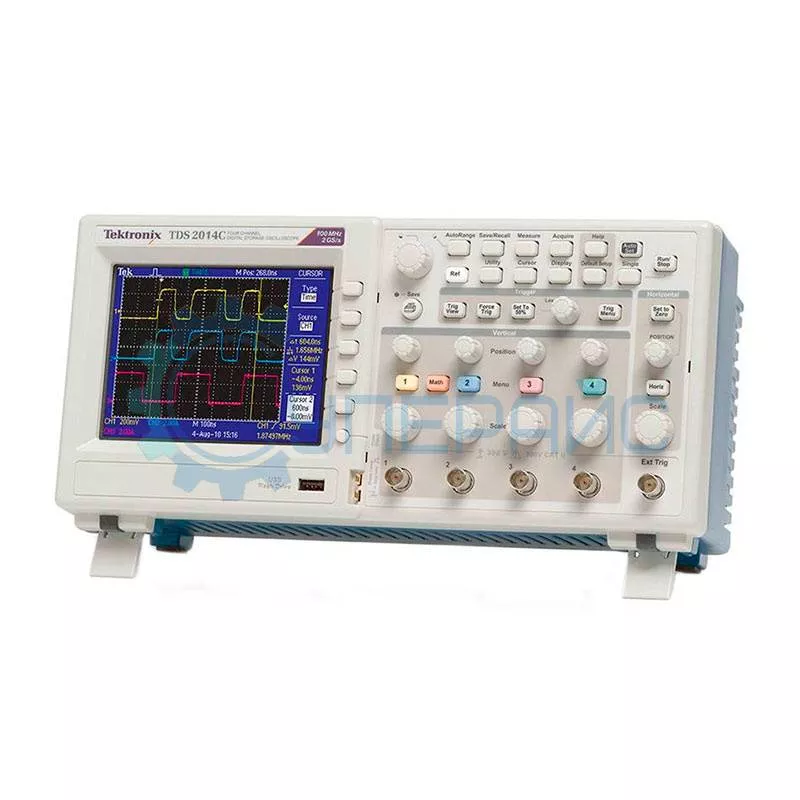

Цифровой настольный осциллограф Tektronix TDS2014C
Артикул (код товара): 5612
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
371 529 ₽
371 529 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5612
Модель (серия)
TDS2014C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tektronix TDS2014C
Общие данные
Артикул (код товара)
5612
Производитель (бренд)
Модель (серия)
TDS2014C
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
PictBridge
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Tektronix TDS2014C
ВНИМАНИЕ! Производство цифрового настольного осциллографа Tektronix TDS2014C ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Tektronix TDS2014C
| Характеристики настольного осциллографа | |
| Серия | TDS2000C |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
4 |
|
Максимальная частота дискретизации в реальном времени |
2 ГВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм || 20 пФ |
|
Максимальное входное напряжение |
300 V CAT II |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 50 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| Длина записи | 2,5 Кб |
|
Коэффициент развёртки |
2,5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 5 В / дел |
|
Диапазон вертикального смещения |
2 мВ / дел - 200 В / дел, ± 1,8 В > 200 мВ / дел - 5 В / дел, ± 45 В |
| Погрешность усиления постоянного напряжения |
± 3%, 10 мВ / дел - 5 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM) |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Отображение сигнала запуска | Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View» |
| Индикация частоты сигнала запуска | Выводится значение частоты сигнала запуска |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
|

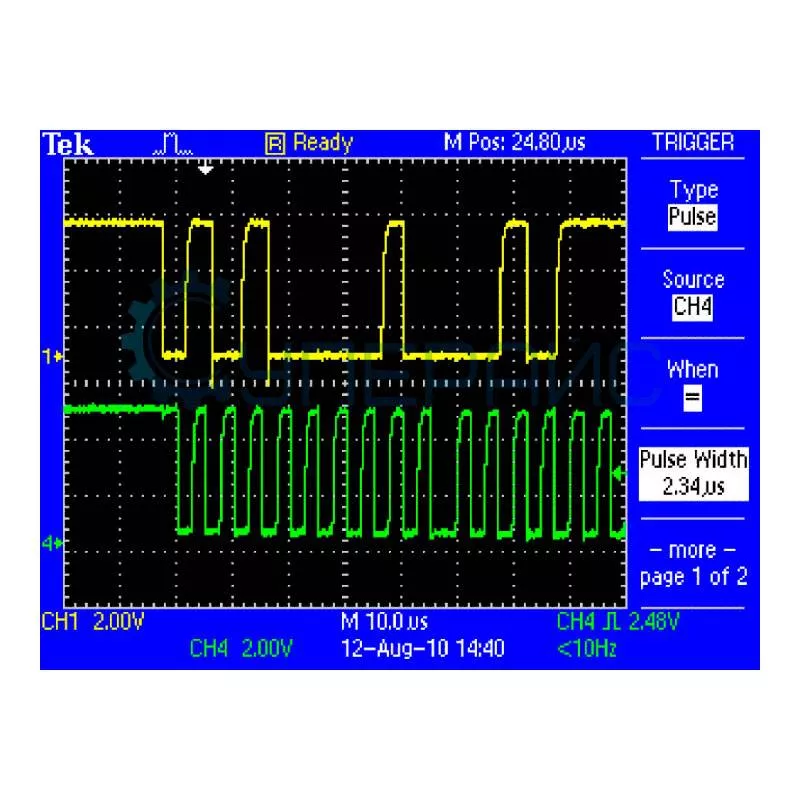

Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
|
отрицательная полярность импульса >, <, =, ≠ |
|
|
Источник запуска |
CH1, CH2, EXT, EXT/5, AC Line |
|
Диапазон удержания триггера |
33 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|

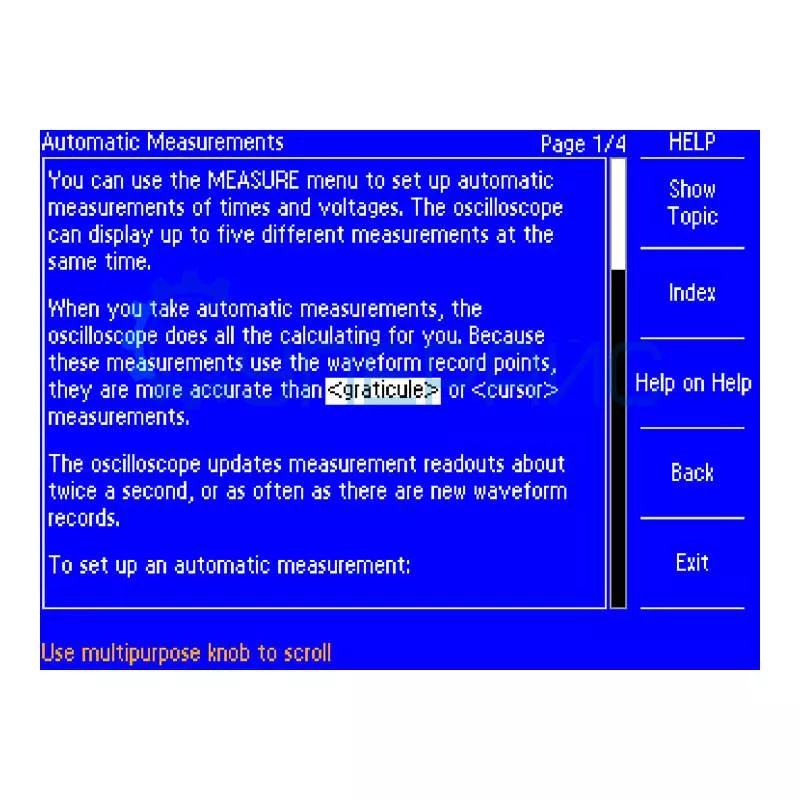

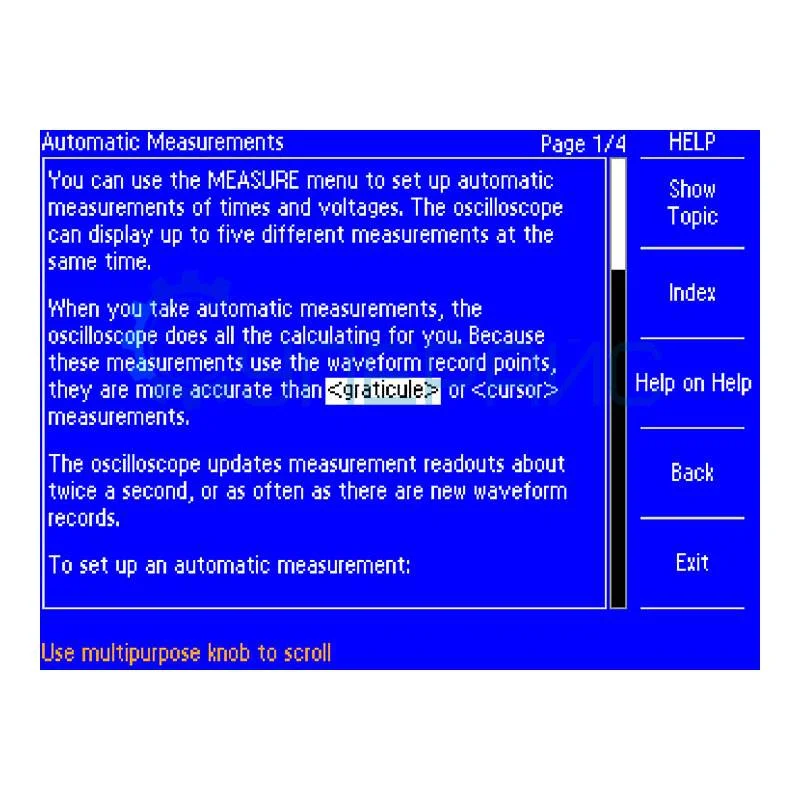

Автоматическое измерение |
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратичное значение, среднеквадратичное значение за период, среднеквадратичное значение по курсору, скважность, фаза, задержка |
| Арифметические операции | +, -, х, FFT |
| Формат | XY, YT |
| Система хранения данных | |
| Отображение сохраненных осциллограмм | 2,5 тыс. точек для сохраненных осциллограмм |
| Сохранение осциллограмм без USB накопителя | 2,5 тыс. точек |
| Максимальный объем USB накопителя | 64 ГБ |
| Сохранение осциллограмм на USB накопитель | 96 и более осциллограмм на каждые 8 МБ |
| Сохранение настроек без USB накопителя | 10 настроек органов управления передней панели |
| Сохранение настроек на USB накопитель | 4000 и более настроек органов управления передней панели на каждые 8 МБ |
| Сохранение снимков экрана на USB накопитель | 128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов) |
| Сохранение всей информации на USB накопитель |
12 или более операций «Сохранить все» на каждые 8 МБ При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
| Система захвата данных | |
| Обнаружение пиковых значений | захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
| Усреднение | 4, 16, 64, 128 осциллограмм |
| Прокрутка | при скорости развертки >100 мс/дел |
| Однократный запуск | кнопка однократного запуска используется для запуска одиночного цикла регистрации сигнала |
| Общие характеристики | |
|
Тип дисплея |
5,7 дюймов TFT ЖК - экран |
|
Интерфейс передачи данных |
USB |
| Высота рабочая и хранения |
до 3000 м |
| Температура хранения |
в рабочем состоянии 0℃ - 50℃ |
|
в выключенном состоянии -40℃ - 71℃ |
|
| Габариты | 326 мм х 158 мм х 124 мм |
| Вес нетто | 2 кг |

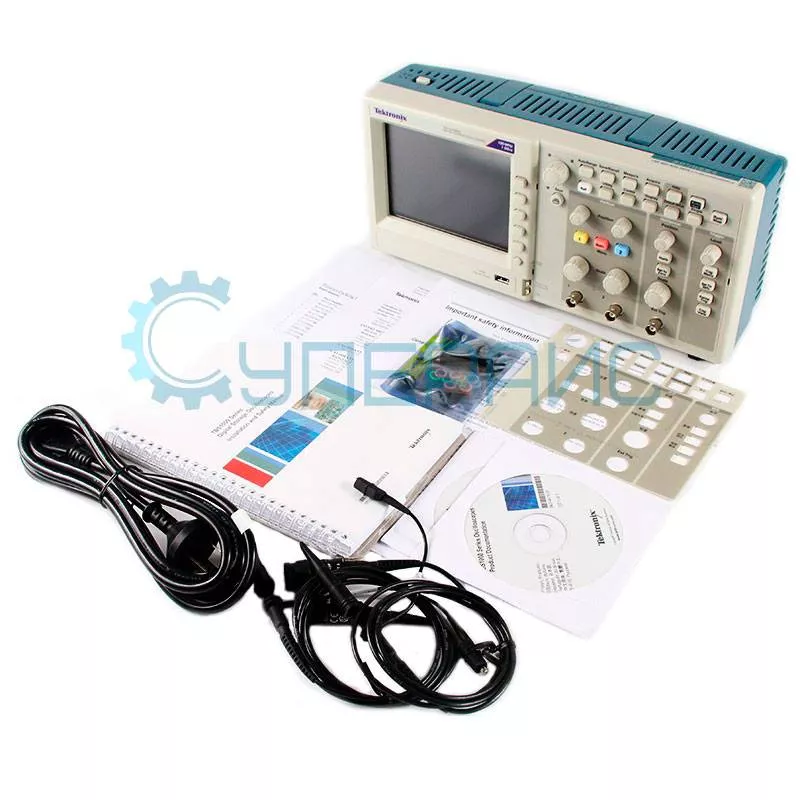

| Комплектация | цифровой осциллограф Tektronix TDS2014C - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт колпачок и комплект цветных колец для маркировки - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 2 шт |
Документация и ПО Tektronix TDS2014C
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа Tektronix TDS2014C серии TDS2000C
Язык:
Русский
Размер и тип:
1.66 МБ,
PDF
Спецификация для цифрового осциллографа Tektronix TDS2014C серии TDS2000C
Язык:
Английский
Размер и тип:
462 КБ,
PDF

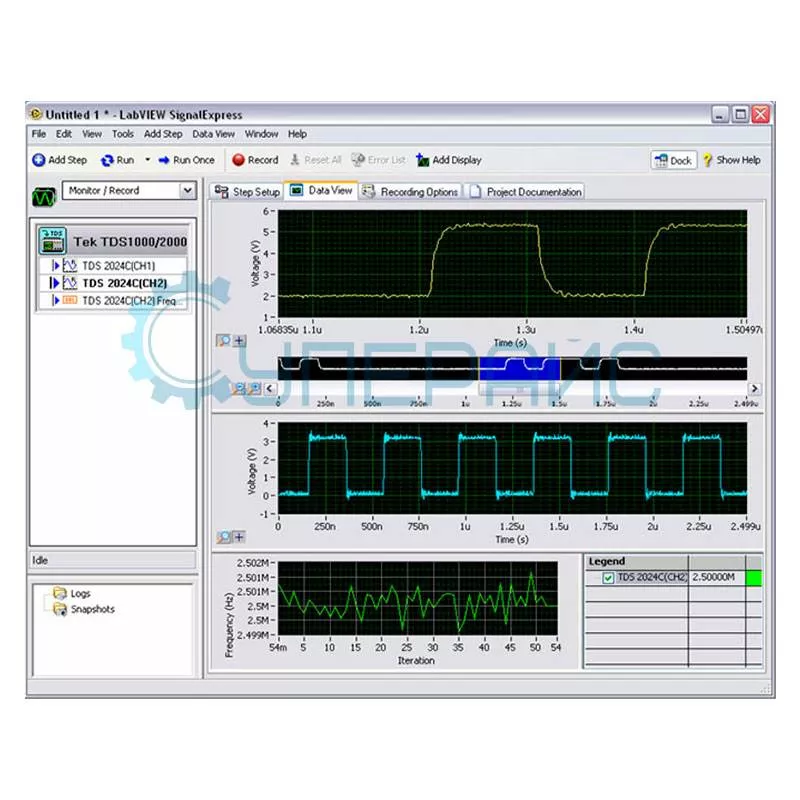

Программное обеспечение для цифрового осциллографа Tektronix TDS2014C
Язык:
Английский
Размер и тип:
109 МБ,
RAR
RAR
