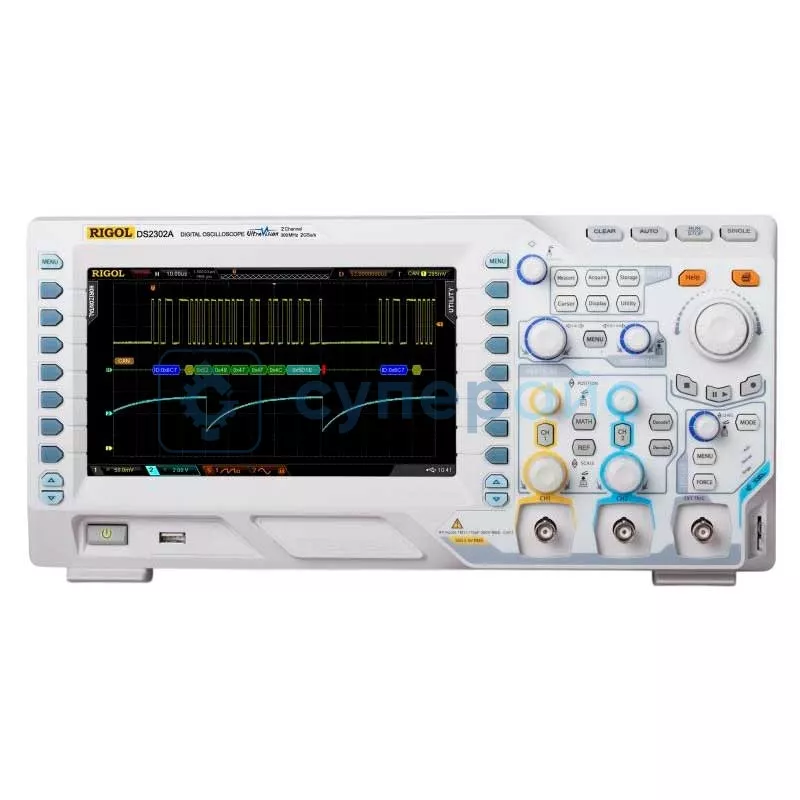

Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц)
Код товара: 2539
Гарантия 36 месяцев
О товаре Высокая полоса пропускания и частота дискретизации
Количество каналов: 2
Полоса пропускания: 300 МГц
Глубина памяти: 14 Мб
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Высокая полоса пропускания и частота дискретизации
Количество каналов: 2
Полоса пропускания: 300 МГц
Глубина памяти: 14 Мб
Технические характеристики Rigol DS2302A
| Полоса пропускания | 300 MГц |
| Количество каналов | 2 |
| Регистрация | |
| Режим |
обычный пиковый детектор (500 пс - один канал, 1 нс - два канала) усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек |
| Вход | |
| Входной импеданс | 1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5% |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II |
| Ограничение полосы пропускания | 20 МГц/100 МГц, полный диапазон |
| Горизонтальная системы | |
| Скорость захвата осциллограмм | 52000 осц./сек |
| Глубина записи |
14 Мб (выбор 1,4 Мб; 140 Кб; 14 Кб) на канал 7 Мб (выбор 0,7 Мб; 70 Кб; 7 Кб) два канала |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел |
| Погрешность временной базы | ±25 ppm |
| Максимальная задержка |
пред-запуск: ≥ 1 ширины экрана пост-запуск: 1 с....100000 с |
| Режимы | Y-T, X-Y, самописец, задержка |
| Вертикальная системы | |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение |
500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
| Диапазон смещения |
±2 В (500 мкВ ~ 50 мВ) ±10 В (51 мВ ~ 200 мВ) ±50 В (205 мВ ~ 2 В) ±100 В (2,05 В ~ 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) |
| Время нарастания | ≤1,2 нс (типичное) |
| Погрешность коэф.усиления | ± 2% |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ± 1% смещения |
| Изоляция между каналами | > 40 дБ |
| Измерения | |
| Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ |
| Отображение | 5 измерений одновременно |
| Статистика | среднее, максимальное, минимальное, девиация, количество измерений |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming |
| Логические операции | AND, OR, NOT, XOR |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent |
| Декодирование | Parallel |
| Система запуска | |
| Диапазон уровня запуска |
внутренний ±5 делений от центра экрана EXT ±4 В |
| Режим запуска | авто, обычный, одиночный |
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Блокировка уровня запуска | 100 нс ~ 10 с |
| Чувствительность триггера | 1 дел (< 10 мВ); 0,3 дел (>10 мВ) |
| Запуск по фронту | нарастающий, спадающий, нарастающий&спадающий |
| Запуск по длительности импульса |
условие запуска: положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок: 2 нс ~ 4 с |
| Запуск по ранту |
условие запуска: положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок: 2 нс ~ 4 с |
| Запуск по шаблону | установка шаблона: H, L, X, нарастающий фронт, спадающий фронт |
| Запуск Установка/Удержание (Setup/Hold) | фронт: нарастающий, спадающий |
| RS232/UART запуск |
полярность: положительная, отрицательная условие запуска: Start, Error, Check Error, Data скорость: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User разрядность: 5 bit, 6 bit, 7 bit, 8 bit |
| I2C запуск |
условие запуска: Start, Restart, Stop, Missing Ack, Address, Data, A&D разрядность адреса: 7 бит, 10 бит диапазон: 0 ~ 127, 0 ~ 255, 0 ~ 1023 длина: 1 ~ 5 байт |
| SPI запуск |
условие: TimeOut значение удержания: 100 нс ~ 1 с разрядность: 4 бит ~ 32 бит установка: H, L, X |
| Общие характеристики | |
| Дисплей | диагональ 8” (203 мм) , ЖК, TFT матрица, 800× 480, 160 000 цветов |
| Выход для компенсации пробника |
выходное напряжение (типичное): амплитуда 3 Вп-п частота (типичное): меандр 1 кГц |
| Интерфейс |
USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) принтер: PictBridge |
| Питание |
100 ~ 240 В, 45 - 440 Гц мощность <50 Вт предохранитель: 2 A, T тип, 250 В |

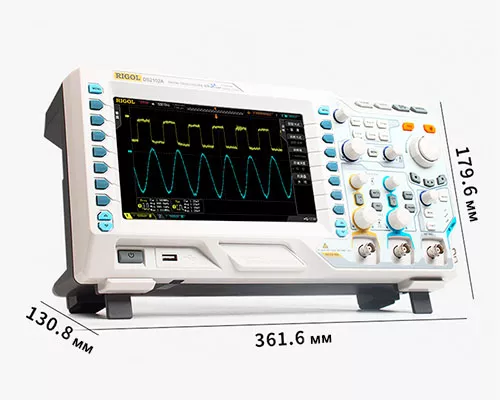

| Размер | 361,6 × 179,6 × 130,8 мм |
| Габариты упаковки | 425 x 250 x 270 мм |
| Вес нетто | 4 кг |
| Вес брутто | 4,95 кг |
|
Комплектация |
цифровой осциллограф RIGOL DS2302A – 1 шт пассивный пробник (350 МГц) - 2 шт кабель USB – 1 шт кабель питания – 1 шт CD диск – 1 шт руководство по эксплуатации – 1 шт |
| Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Пробник пассивный RIGOL PVP2350 Пробник токовый RIGOL RP1002C Пассивный пробник RIGOL PVP3150 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1003C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL
| Характеристики | MSO2102A | MSO2302A | MSO2302A-S | DS2302A | MSO2202A-S | DS2202A | DS2102A | MSO2102A-S |
| Полоса пропускания | 100 МГц | 300 МГц | 200 МГц | 100 МГц | ||||
| Количество аналоговых каналов | 2 | |||||||
| Количество цифровых каналов (MSO) | 16 | - | 16 | - | ||||
| Макс. частота дискретизации (реальная) | 2 ГВыб/с | |||||||
| Глубина памяти (макс.) | 14 Мб | |||||||
| Скорость захвата осциллограмм | 52000 сиг/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Вертикальная развертка | 500 мкВ/дел - 10 В/дел (1 МОм) | |||||||
| Тип дисплея | 8" TFT ЖК, 800×480 | |||||||
| Интерфейсы | USB Host, USB-device, LAN, AUX | |||||||
| Встроенный генератор (только -S) | - | - | 2 канала, 25 МГц | - | 2 канала, 25 МГц | - | - | 2 канала, 25 МГц |

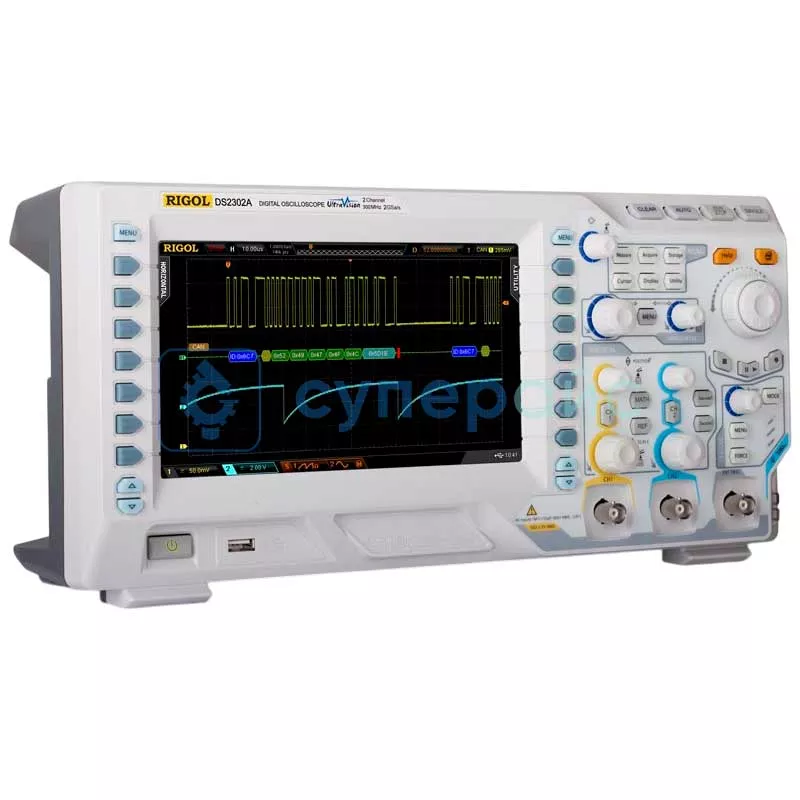

Осциллограф RIGOL DS2302A
Осциллограф лабораторный цифровой RIGOL DS2302A – это наглядный инструмент для анализа электрических сигналов. Прибор выполнен по двухканальной схеме. Ниже разбираем основные этапы взаимодействия с устройством.
- Размещение и подключение

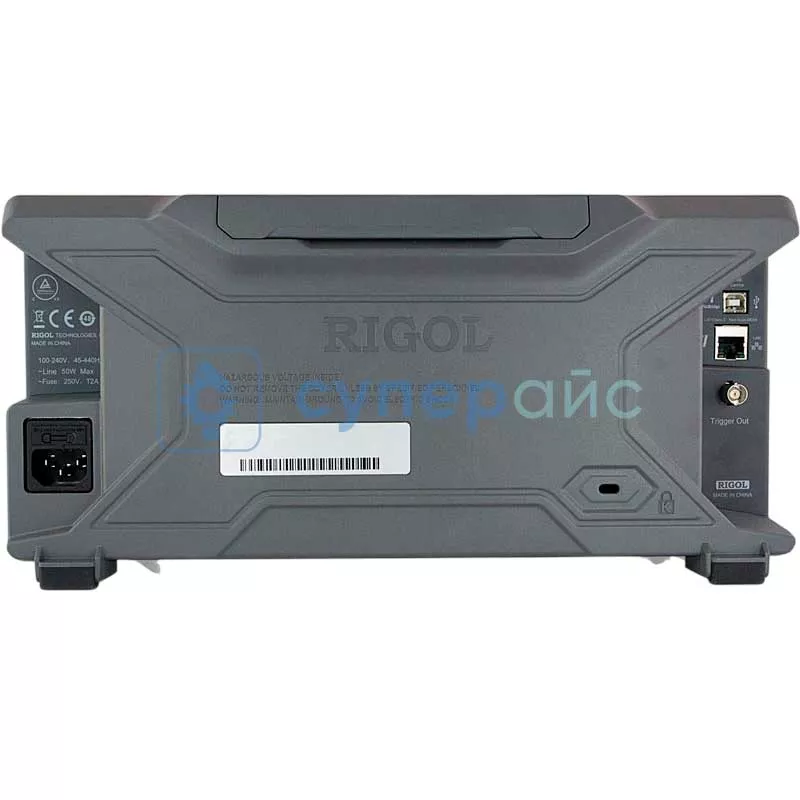

Модель удобно размещать на рабочем месте благодаря габаритам корпуса 361,6 × 179,6 × 130,8 мм. Подключите кабель питания к разъему на задней панели. Вставьте вилку в розетку и включите прибор.
- Настройка параметров измерения
Полоса пропускания 300 МГц даёт возможность анализировать высокочастотные сигналы. Частота дискретизации составляет 2 ГВыб/с. Глубина памяти 14 Мб подходит для сохранения длинных фрагментов и детального анализа переходных процессов. Вертикальное разрешение составляет 8 бит.
Возможности двухканальной архитектуры:
- одновременная регистрация входного и выходного сигналов схемы;
- сравнение фазовых соотношений между двумя точками цепи;
- контроль дифференциальных сигналов в симметричных линиях.
- Работа с режимами захвата
В обычном режиме прибор фиксирует сигнал с заданной частотой дискретизации. Пиковый детектор означает улавливание кратковременных выбросов и помех. Усреднение подавляет случайный шум путём математической обработки последовательных захватов.
- Визуализация
ЖК-дисплей отображает форму волны, измеренные параметры и настройки. Интерфейс построен так, чтобы оператор мог быстро считывать амплитуду, частоту и другие характеристики.
- Диагностика неисправностей
Такой осциллограф 300 МГц помогает выявлять:
- паразитные колебания в цепях питания;
- искажения формы импульсов в цифровых схемах;
- нарушения синхронизации тактовых сигналов;
- дребезг контактов в механических переключателях.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
