Цифровой осциллограф с люминофором UNI-T UPO1102CS

Код товара: 18536

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор UNI-T в России

UNI-T

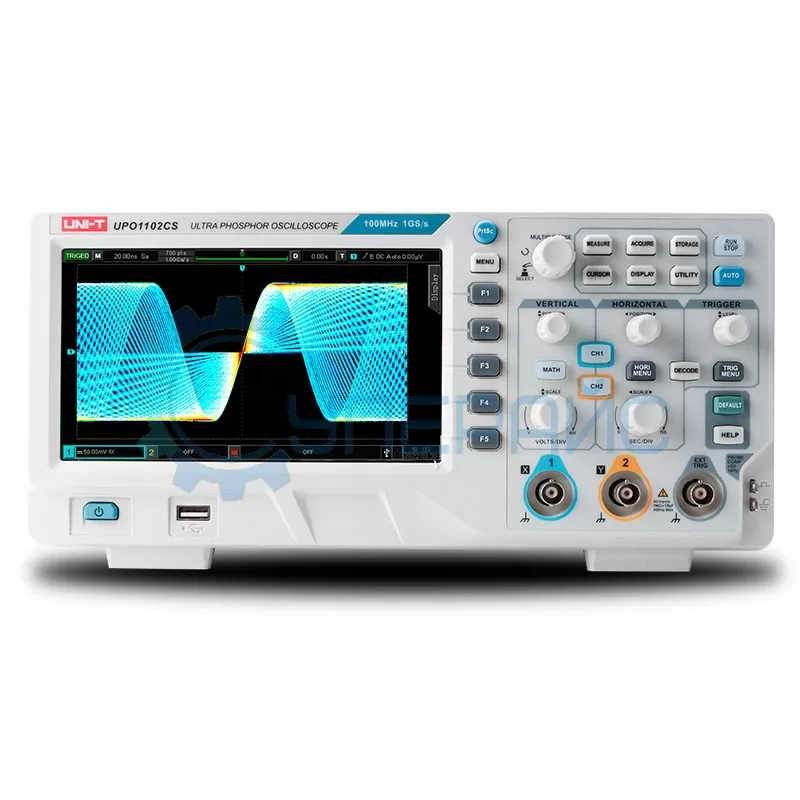

Цифровой осциллограф с люминофором UNI-T UPO1102CS фото 1

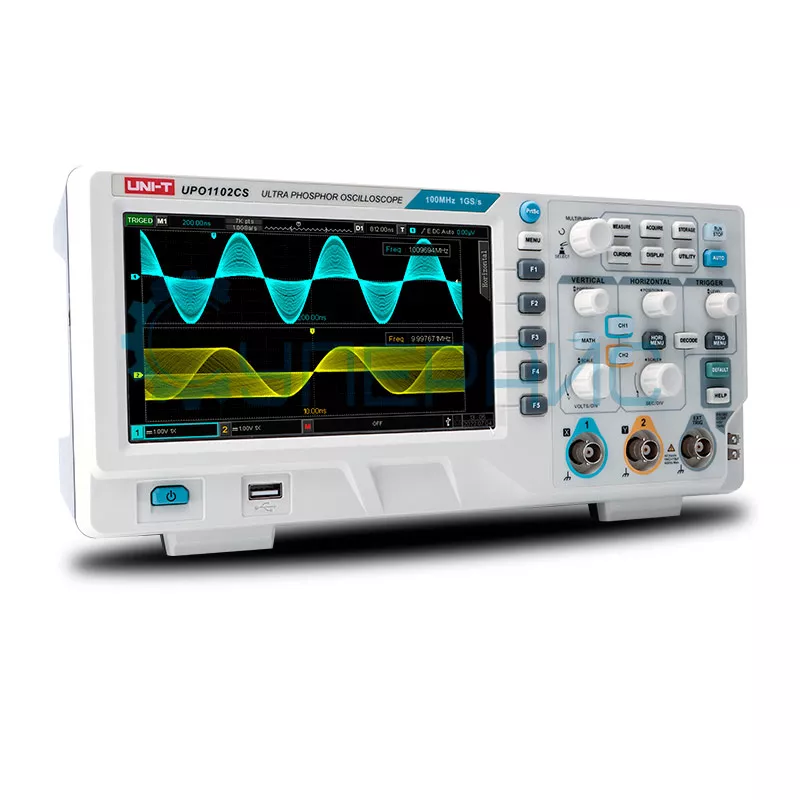

Цифровой осциллограф с люминофором UNI-T UPO1102CS фото 1

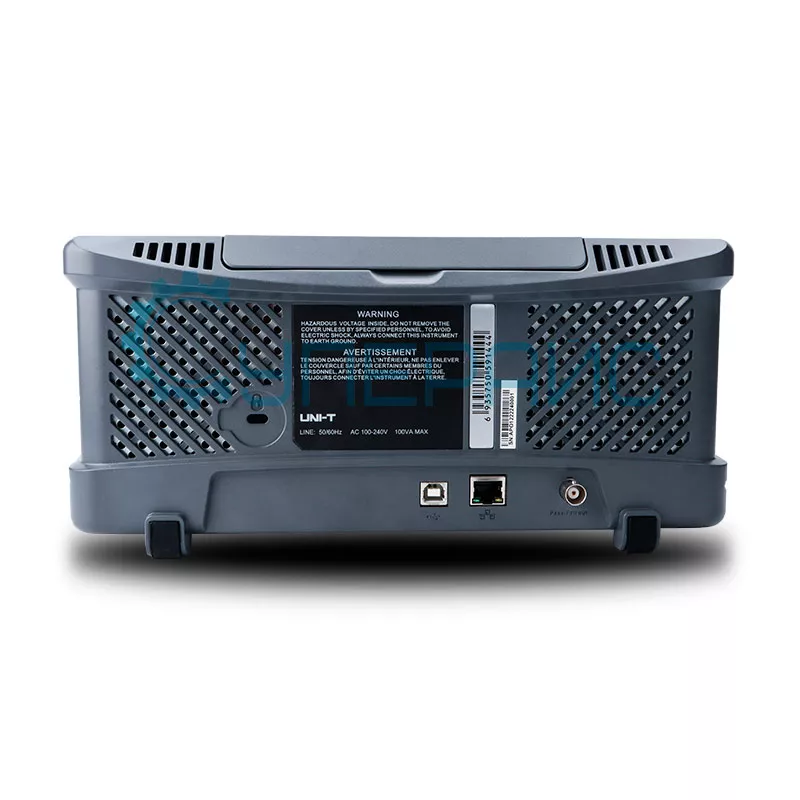

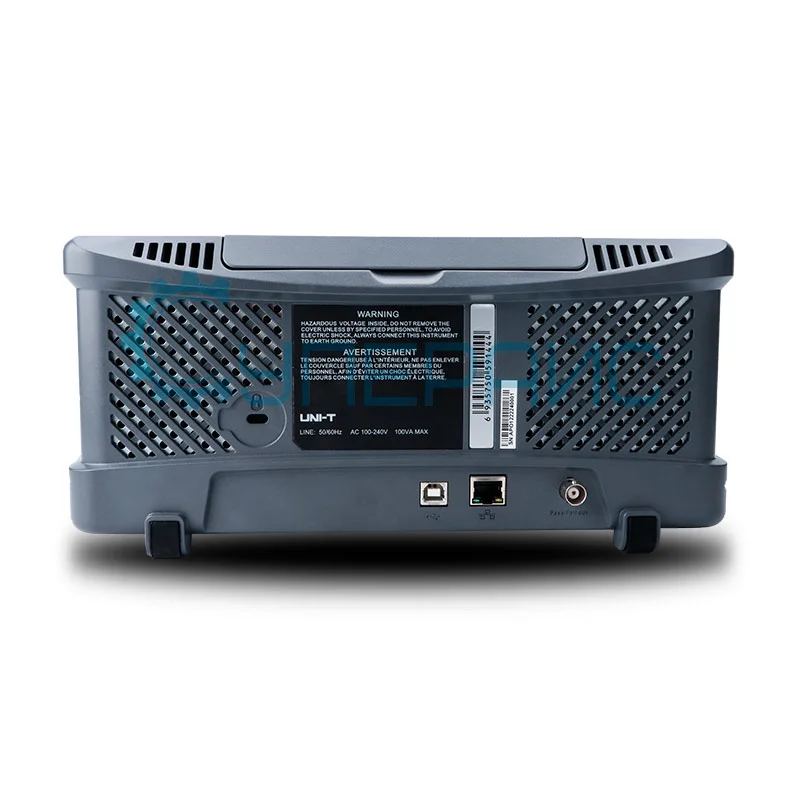

Цифровой осциллограф с люминофором UNI-T UPO1102CS фото 2
О товаре
Двухканальный осциллограф UNI-T UPO1102CS
Цифровой люминофор
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/сек
Глубина памяти: 56 Мб
46 789 руб.
46 789 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
НЕ ПРОИЗВОДИТСЯ
О товаре
Двухканальный осциллограф UNI-T UPO1102CS
Цифровой люминофор
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/сек
Глубина памяти: 56 Мб
ВНИМАНИЕ! Производство цифрового осциллографа с люминофором UNI-T UPO1102CS ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Осциллограф Atten GA3102CAL

Технические характеристики UNI-T UPO1102CS

Полоса пропускания 100 MГц
Количество каналов 2
Частота дискретизации 1 Гвыб/сек
Глубина памяти 56 Мб
Входной импеданс (1 МОм ± 2 %)||(16 пФ ± 3 пФ)
Скорость захвата осциллограмм 500 000 осциллограмм в секунду
Установка коэффициента затухания датчика 0,001 X; 0,01 X; 0,1 X; 1 Х; 10 Х; 100 Х; 1000 Х
Максимальное входное напряжение 400 В
Вертикальная система
Вертикальное разрешение 8 бит
Время нарастания ≤3,5 нс
Вертикальная развёртка 1 мВ / дел - 20 В / дел
Ограниченная полоса пропускания 20 МГц
Низкочастотный отклик (-3 дБ) ≤ 5 Гц (на входе BNC)
Горизонтальная система
Погрешность временной базы ± 50 ppm
Скорость захвата осциллограмм 150 000 осциллограмм в секунду
Коэффициент развёртки 2 нс / дел - 100 с / дел
Система синхронизации
Режимы триггера авто, нормальный, одиночный
Функции запуска триггера фронт, ширина импульса, видео, наклон, короткий импульс, сверхамплитудный импульс, задержка
Время задержки 80 нс - 10 с
Запуск по наклону
Режим запуска положительный наклон >, <, =, ≠
отрицательный наклон >, <, =, ≠
Источник запуска CH1 - CH2
Диапазон удержания триггера 8 нс - 10 с
Запуск по окну
Источник CH1 - CH2
Запуск по истечении времени
Режим запуска запуск по возрастающему / ниспадающему фронту
Источник запуска CH1 - CH2
Диапазон удержания триггера 8 нс - 10 с
Запуск по фронту
Режим запуска запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1 - CH2
EXT
Запуск по длительности импульса
Режим запуска положительная полярность импульса >, <, =, ≠
отрицательная полярность импульса >, <, =, ≠
Источник запуска CH1 - CH2
Диапазон удержания триггера 8 нс - 10 с
Запуск по видео сигналу
Стандарт сигнала NTSC, PAL
Источник запуска CH1 - CH2
UART запуск
Режим запуска старт, стоп, ошибка четности, ошибка COM
Источник запуска CH1 - CH2
Длина данных 1 байт
Ширина битов данных 5 бит, 6 бит, 7 бит, 8 бит
Скорость передачи (по выбору) 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит / с
пользовательская настройка
SPI запуск
Источник запуска CH1 - CH2
Длина данных 4 - 32 байт
I2C запуск
Источник запуска CH1 - CH2
Система измерения
Курсорные измерения ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
обратная величина △T (Гц) (1/△T)
Автоматическое измерение период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Декодирование RS232, I2C, SPI
Общие характеристики
Дисплей диагональ 7 дюймов, ЖК, 800 x 480
Интерфейс USB Host, USB Device, LAN, AUX Out (Trig Out, Pass/Fail)
Вес 4 кг
Комплектация
фосфорный цифровой осциллограф UNI-T UPO1102CS – 1 шт

Настольный осциллограф UNI-T UPO1102CS

Цифровые осциллографы uni t UPO1102CS созданы для измерения и отображения электрических сигналов. Модель представляет собой осциллограф цифровой двухканальный и рассчитана на применение в производстве, при исследованиях и в ремонтных сервисах.

Характеристики осциллографа:

  • поддержка автоматических измерений;
  • встроенный дисплей;
  • разноплановый интерфейс;
  • измерение параметров сигнала с помощью курсоров.

Ниже опровергаем распространенные мифы о таком оборудовании на примере аппарата.

  1. Искажение формы сигналов
  2. Показатель частоты дискретизации поддерживает высокую детализацию исследуемых процессов. Полоса пропускания составляет 100 МГц, что даёт работать с быстрыми сигналами.

  3. Неспособность фиксировать кратковременные явления
  4. В действительности при скорости захвата осциллограмм 500 000 в секунду модель может обнаруживать короткие всплески.

  5. Чувствительность к высоким напряжениям
  6. Максимальное входное напряжение прибора составляет 400 В. Устройство безопасно при работе со стандартным щупом в режим делителя 10х.

  7. Сложность эксплуатации
  8. Автоматизированные функции облегчают процесс измерений. Экран типа ЖК обеспечивает яркое изображение. Интуитивно понятное управление сокращает время настройки.

  9. Ограниченность применения
  10. Два канала расширяют функциональность. Память позволяет анализировать сравнительно длительные процессы. Функция декодирования также расширяет область, в которой может использоваться модель.

Для чего подходит:

  • выявление неисправностей в электронике;
  • калибровка блоков питания;
  • анализ импульсных сигналов;
  • определение амплитудно-частотных характеристик.

Прибор будет полезен при починке электронной техники, проверке микроконтроллерных устройств, тестировании источников питания: в сфере связи, автомобилестроении, на производствах.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
