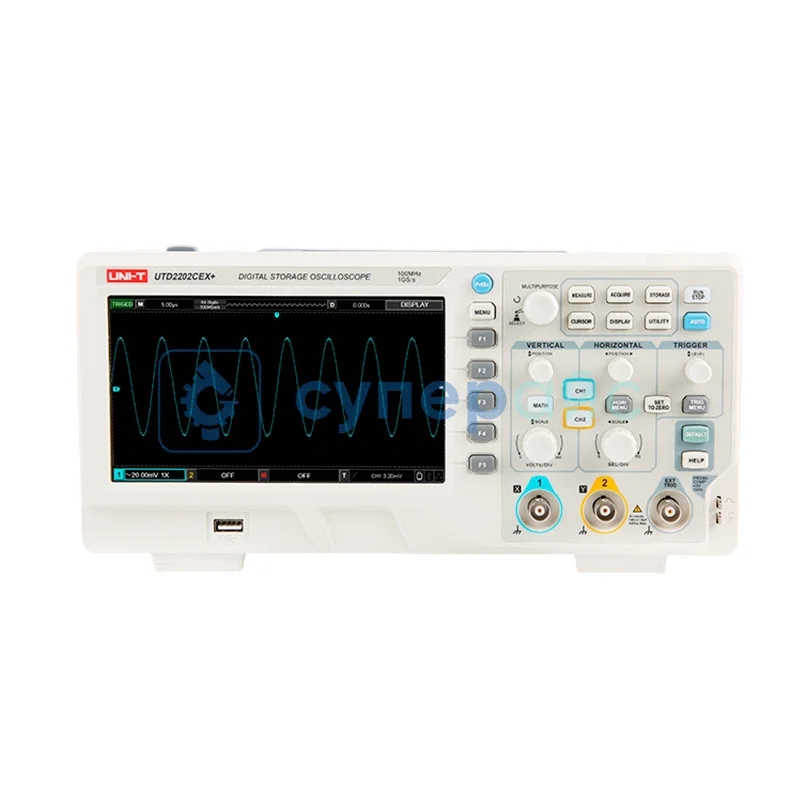

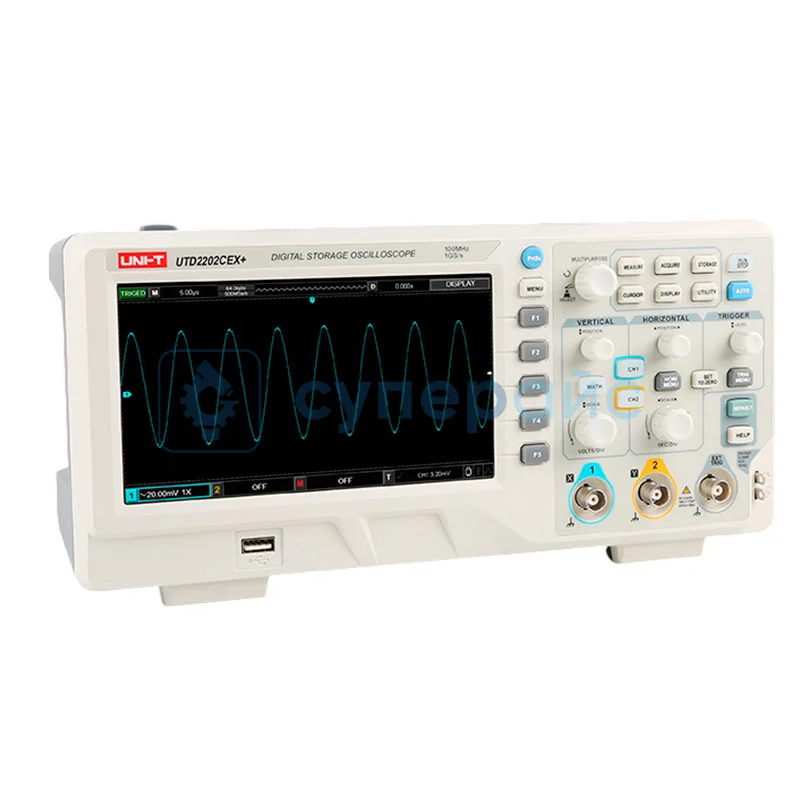

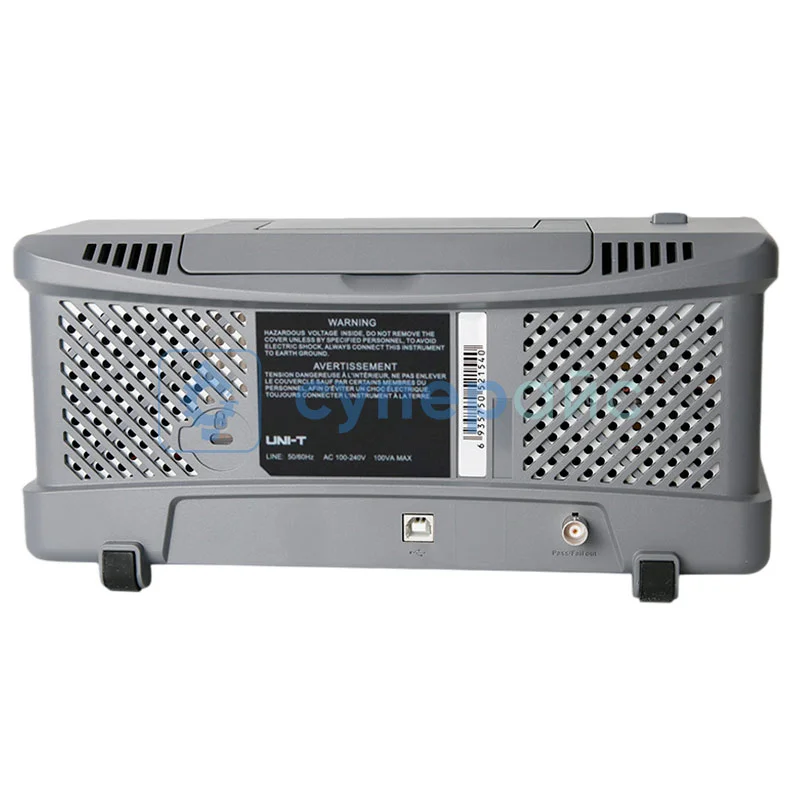

Профессиональный осциллограф UNI-T UTD2202CEX+
52 640 ₽
52 640 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
82548
Модель (серия)
UTD2202CEX+
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD2202CEX+
Общие данные
Артикул (код товара)
82548
Производитель (бренд)
Модель (серия)
UTD2202CEX+
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
AUX (TrigOut/PassFail)
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание UNI-T UTD2202CEX+
Технические характеристики UNI-T UTD2202CEX+
| Серия | UTD2000CEX |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Глубина памяти | 64 кб |
| Скорость захвата осциллограмм | 5,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 64 Кб |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 50 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 50 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
5 мВ / дел - 20 В / дел: ≤ ±3 % 1 мВ / дел - 2 мВ / дел: ≤ ±4 % |
| Время нарастания | < 1,8 нс |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 4%: 1 мВ / дел или 2 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
| Диапазон уровня запуска триггера |
CH1, CH2: ± 10 делений от центра экрана EXT: ± 3 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс |
CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза, всего 34 параметра |
| Математические функции | +, -, *, /, БПФ |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран |
| Диагональ дисплея | 800 х 480 |
| Питание | 100 - 240 В, 45 - 440 Гц |
| Потребляемая мощность | < 100 Вт |
| Интерфейс | USB |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 2000 м |
| хранения до 15000 м | |
| Габариты | 306 x 138 x 124 мм |
| Вес нетто | 2,5 кг |
| Комплектация |
настольный осциллограф UNI-T UTD2202CEX+ - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
