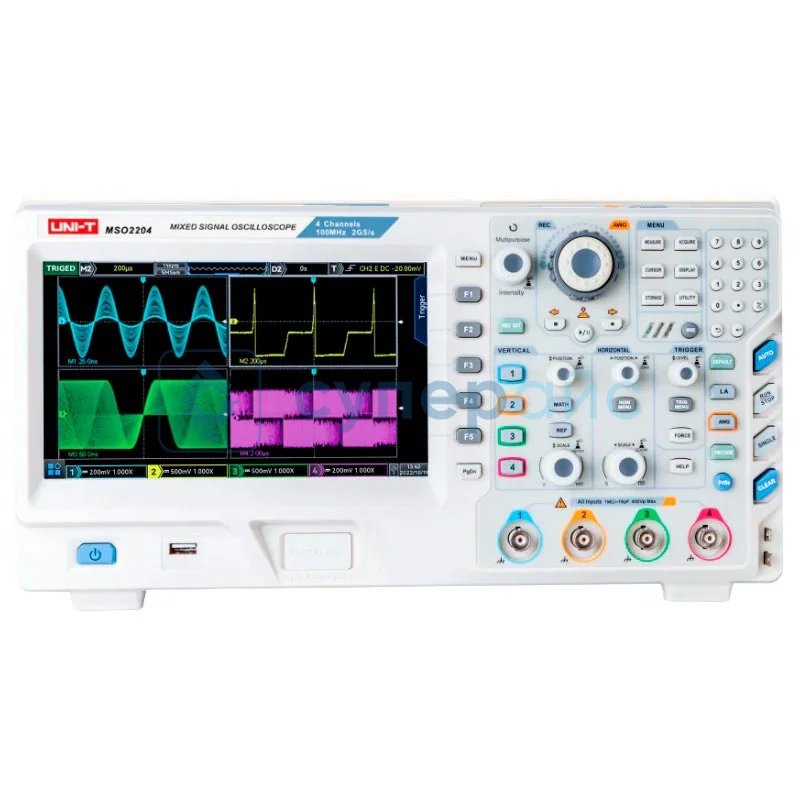

Настольный осциллограф UNI-T MSO2204
264 349 ₽
264 349 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
82713
Модель (серия)
MSO2204
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T MSO2204
Общие данные
Артикул (код товара)
82713
Производитель (бренд)
Модель (серия)
MSO2204
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2% ; 50 Ом ± 1,5%
Входная ёмкость
16 пФ ±3 пФ
Максимальное входное напряжение
400 В (DC + пик AC)
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел ~ 20 В/дел (1 МОм)
Ограничение полосы
20 МГц
Точность усиления постоянного тока
±2% (≥5 мВ), ±3% (<5 мВ)
Система синхронизации
Базовые типы триггера
Edge, Pulse
Расширенные типы триггера
Video, Slope, Runt, Overshoot Pulse, Delay, Timeout, Duration, Setup/Hold, Nth Edge, Pattern, Zone Trigger
Диапазон удержания триггера
80 нс ~ 10 с
Горизонтальная система
Горизонтальная развёртка
1 нс/дел ~ 1000 с/дел
Точность временной базы
± (50 + 2 × год) ppm
Режимы развёртки
Y-T, X-Y, Roll
Система измерения
Автоматические измерения
36 видов
Курсорные измерения
ΔV, ΔT, 1/ΔT
Математические операции
A+B, A-B, A×B, A÷B, БПФ, цифровые фильтры, логические операции
Частотомер
7 бит аппаратный
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
BNC
LAN
VGA
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание UNI-T MSO2204
Технические характеристики UNI-T MSO2204
| Количество каналов | 4 аналоговых + 16 цифровых |
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 1,8 нс |
| Частота дискретизации в реальном времени |
2 ГВыб/с (в режиме чередования) 1 ГВыб/с (в обычном режиме) |
| Глубина памяти | 56 Мвыб (на канал, макс.) |
| Частота обновления форм |
до 200 000 осц/с (обычный режим) до 1 000 000 осц/с (Fast Acquire) |
| Режимы сбора данных | Normal, Peak Detection, Envelope, High Resolution, Averaging |
| Аппаратная запись и воспроизведение | до 120 000 кадров |
| Тип осциллографа | смешанных сигналов (MSO) |
| Вертикальная система | |
| Входная связь | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2% || 16 пФ ±3 пФ; 50 Ом ± 1,5% |
| Вертикальное разрешение (АЦП) | 8 бит |
| Вертикальная чувствительность | 500 мкВ/дел ~ 20 В/дел (1 МОм) |
| Максимальное входное напряжение | 400 В (DC + пик AC) |
| Диапазон смещения (Offset) | ±2 В до ±400 В (зависит от чувствительности) |
| Ограничение полосы | 20 МГц |
| Точность усиления по DC | ±2% (≥5 мВ), ±3% (<5 мВ) |
| Горизонтальная система | |
| Диапазон развертки | 1 нс/дел ~ 1000 с/дел |
| Точность временной базы | ± (50 + 2 × год) ppm |
| Режимы отображения | Y-T, X-Y, Roll |
| Multi-Scopes | есть |
| Система запуска (Trigger) | |
| Режимы триггера | Auto, Normal, Single |
| Типы синхронизации | Edge, Pulse, Video, Slope, Runt, Overshoot Pulse, Delay, Timeout, Duration, Setup/Hold, Nth Edge, Pattern, Zone Trigger |
| Диапазон удержания (Holdoff) | 80 нс ~ 10 с |
| Связь триггера | DC, AC, HFRJ, LFRJ, Noise suppression |
| Измерения и математика | |
| Автоматические измерения | 36 видов |
| Количество одновременно отображаемых измерений | 5 |
| Статистика измерений | Mean, Max, Min, Std Dev, Count |
| Курсоры | ΔV, ΔT, 1/ΔT |
| Математические операции | A+B, A-B, A×B, A÷B, БПФ, цифровые фильтры, логические операции |
| Частотомер | 7 бит аппаратный |
| Дополнительные функции | Диаграмма Боде, запись сигналов |
| Общие характеристики | |
| Дисплей | 8-дюймовый емкостный сенсорный TFT |
| Разрешение дисплея | 800 x 480 |
| Цветность / Градация | 24-бит / 256 уровней |
| Питание | 100 - 240 В переменного тока, 50 / 60 Гц |
| Интерфейсы | USB Host, USB Device, LAN, VGA, EXT Trig, AUX Out |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -20 - 70 °C |
| Комплектация |
осциллограф UNI-T MSO2204 — 1 шт пассивные пробники — 4 шт кабель питания — 1 шт USB-кабель — 1 шт |
