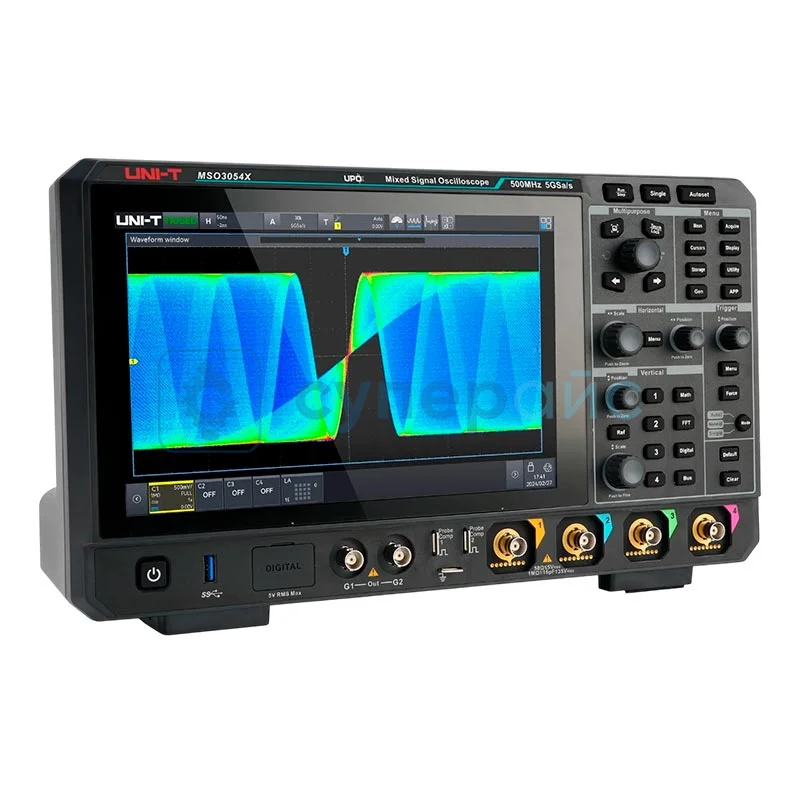

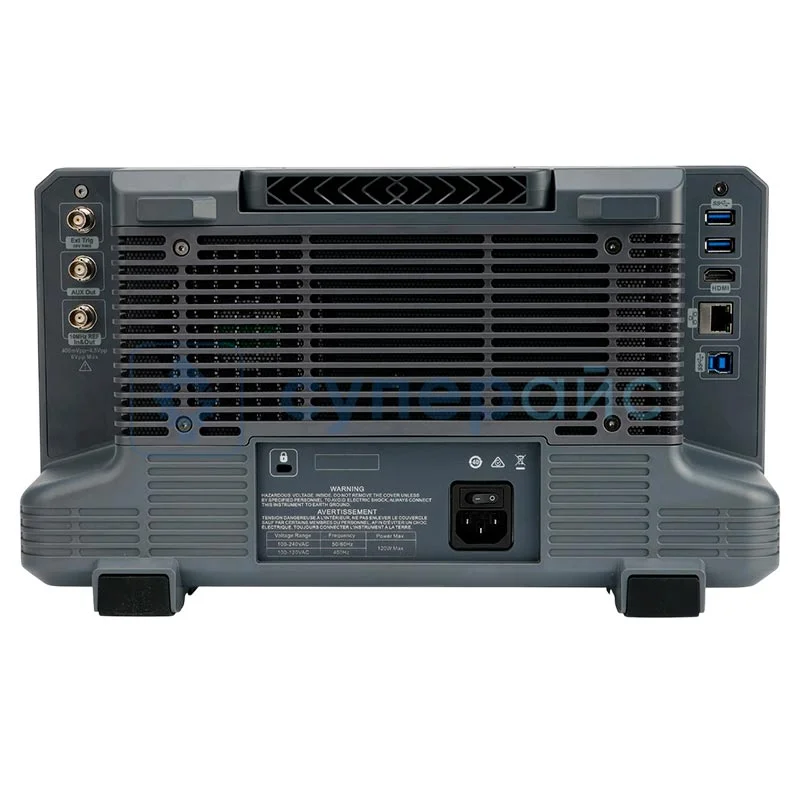

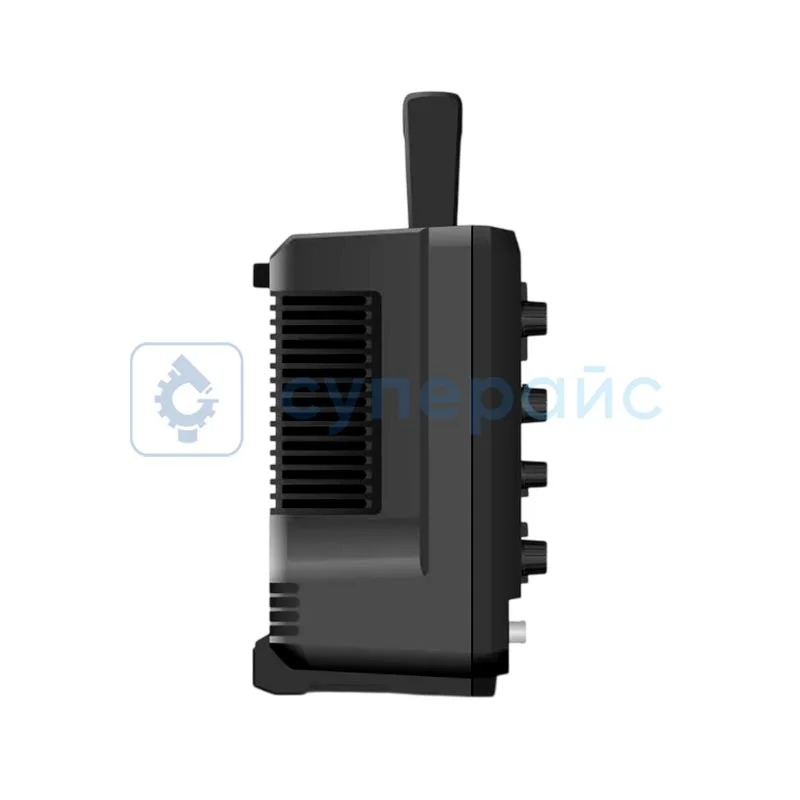

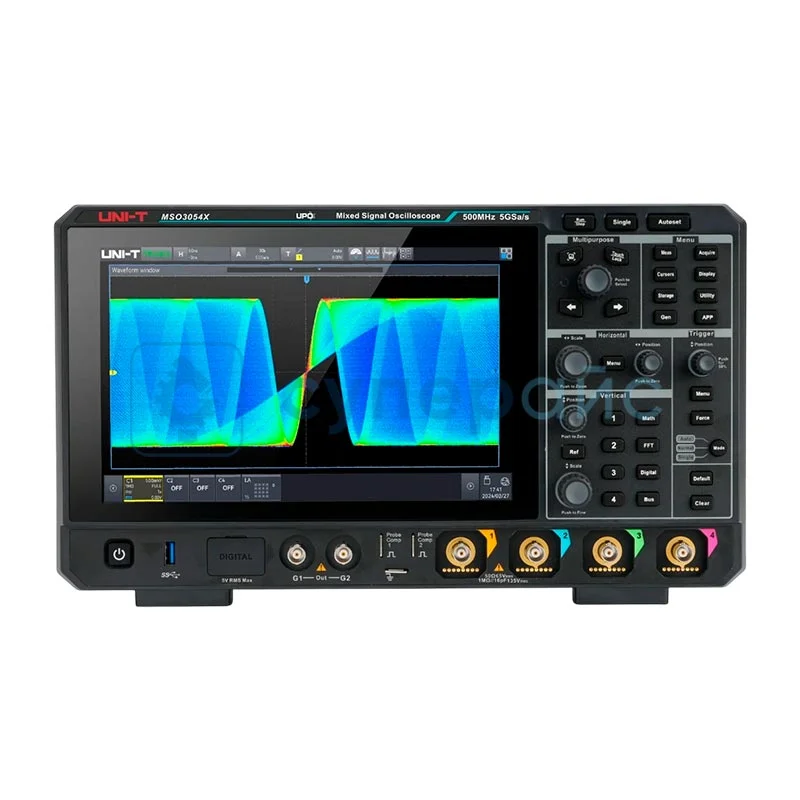

Цифровой осциллограф UNI-T MSO3054X
402 810 ₽
402 810 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
82708
Модель (серия)
MSO3054X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T MSO3054X
Общие данные
Артикул (код товара)
82708
Производитель (бренд)
Модель (серия)
MSO3054X
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%; 50 Ом ± 1,5%
Входная ёмкость
16 пФ ±3 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 МОм: 500 мкВ/дел ~ 10 В/дел, 50 Ом: 500 мкВ/дел ~ 1 В/дел
Ограничение полосы
20 МГц, полная (Full)
Система синхронизации
Базовые типы триггера
Edge, Pulse, Width, Runt
Расширенные типы триггера
Window, Nth Edge, Delay, Timeout, Duration, Setup & Hold, Slope, Video, Pattern
Протокольный триггер
последовательные протоколы (RS232/UART, I2C, SPI, CAN, LIN, FlexRay, SENT, Audio, MIL-STD-1553, ARINC 429, Manchester)
Горизонтальная система
Горизонтальная развёртка
500 пс/дел ~ 1 с/дел
Точность временной базы
±1 ppm (исходная) / ±1 ppm за первый год
Система измерения
Автоматические измерения
56 видов (27 одновременно на экране), поддержка статистики, гистограмм и трендов
Математические операции
A+B, A-B, A×B, A÷B, БПФ (до 4 Мточек), цифровые фильтры (ФНЧ, ФВЧ, полосовой, режекторный), расширенные функции (sin, cos, sqrt, ln, diff, intg и др.)
Частотомер
7 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Логический анализатор
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN (опция)
LIN (опция)
FlexRay (опция)
MIL-STD-1553 (опция)
UART
I²C
SPI
CAN (опция)
LIN (опция)
FlexRay (опция)
MIL-STD-1553 (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
AUX (TrigOut/PassFail)
BNC
LAN
HDMI
Wi-Fi
AUX (TrigOut/PassFail)
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание UNI-T MSO3054X
Технические характеристики UNI-T MSO3054X
| Количество каналов | 4 аналоговых |
| Полоса пропускания | 500 МГц |
| Частота дискретизации в реальном времени |
5 ГВыб/с (в режиме чередования) 2,5 ГВыб/с (в обычном режиме) |
| Глубина памяти | 500 Мвыб (макс.) |
| Частота обновления форм |
до 800 000 осц/с (обычный режим) 2000000 осц/с (последовательный режим) |
| Вертикальное разрешение (АЦП) | 8 бит (до 12 бит с включением ERES) |
| Вертикальная чувствительность |
1 МОм: 500 мкВ/дел ~ 10 В/дел 50 Ом: 500 мкВ/дел ~ 1 В/дел |
| Диапазон развертки | 500 пс/дел ~ 1 с/дел |
| Точность временной базы | ±1 ppm (исходная) / ±1 ppm за первый год |
| Ограничение полосы (аппаратное) | 20 МГц, полная (Full) |
| Типы синхронизации | Edge, Pulse Width, Runt, Window, Nth Edge, Delay, Timeout, Duration, Setup & Hold, Slope, Video, Pattern, а также последовательные протоколы (RS232/UART, I2C, SPI, CAN, LIN, FlexRay, SENT, Audio, MIL-STD-1553, ARINC 429, Manchester) |
| Шины и декодирование | RS232/UART, I2C, SPI (стандартно); CAN, CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553, ARINC 429 |
| Математические операции | A+B, A-B, A×B, A÷B, БПФ (до 4 Мточек), цифровые фильтры (ФНЧ, ФВЧ, полосовой, режекторный), расширенные функции (sin, cos, sqrt, ln, diff, intg и др.) |
| Автоматические измерения | 56 видов (27 одновременно на экране), поддержка статистики, гистограмм и трендов |
| Аналитические функции | частотомер (7 разрядов), цифровой вольтметр (DVM), гистограмма, поиск и навигация, запись сигналов (до 200 000 кадров), анализ по зонам (Zone Triggering) |
| Аппаратная запись и воспроизведение | до 200 000 кадров |
| Входная связь | DC, AC, GND |
| Входной импеданс и емкость | 1 МОм ± 2% || 16 пФ ±3 пФ; 50 Ом ± 1,5% |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый емкостный мультитач экран (1280 x 800 пикселей), 24-бит цвет, градация яркости сигнала 256 уровней |
| Разрешение дисплея | 1280 x 800 |
| Интерфейсы | USB 3.0 Host (3x), USB 3.0 Device, LAN (VXI-11), Wi-Fi, HDMI, AUX Out (Trig Out, Pass/Fail), 10 МГц In/Out |
| Питание | 100 - 240 В переменного тока, 50 / 60 Гц |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -20 - 70 °C |
| Высотность |
рабочая: до 3000 м хранения: до 15 000 м |
| Комплектация | осциллограф UNI-T MSO3054X — 1 шт |
