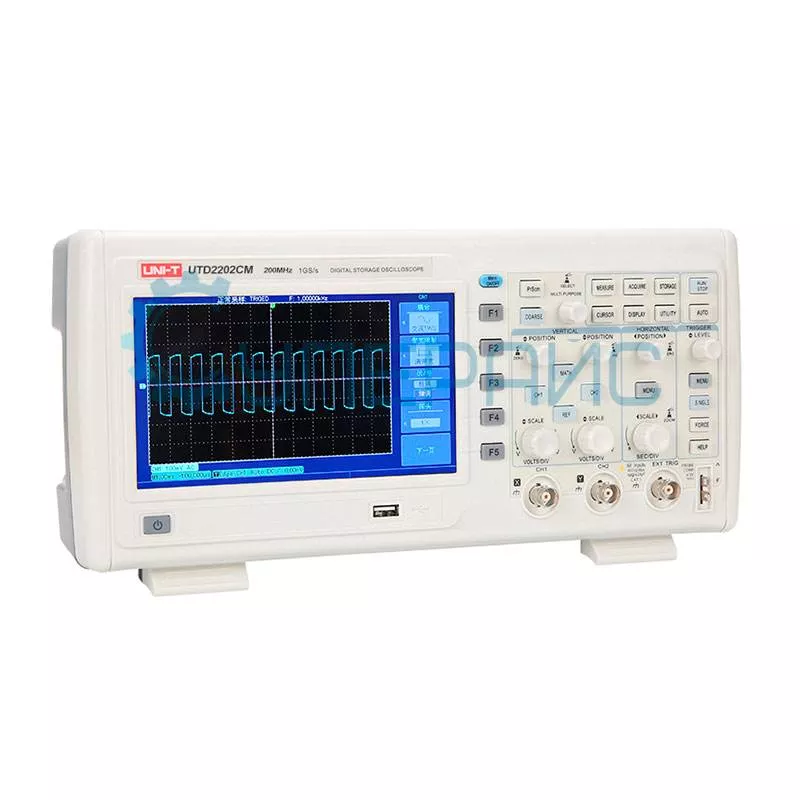

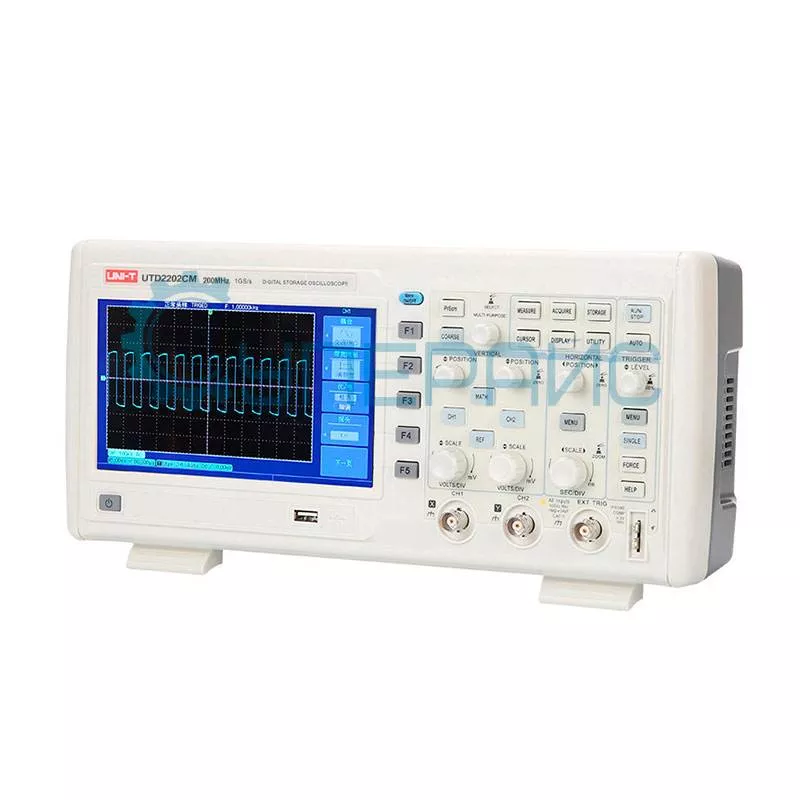

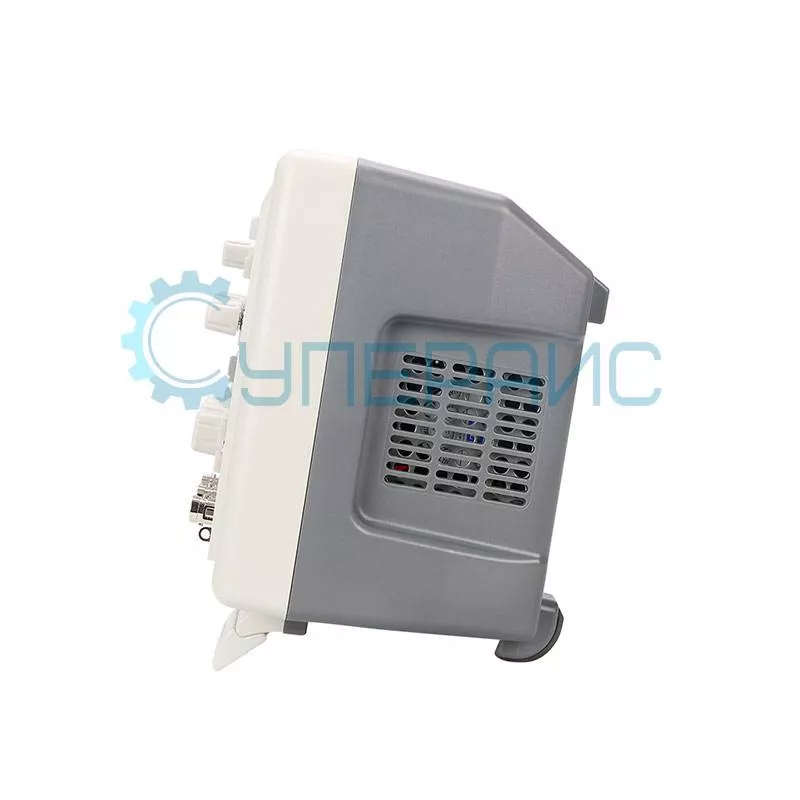

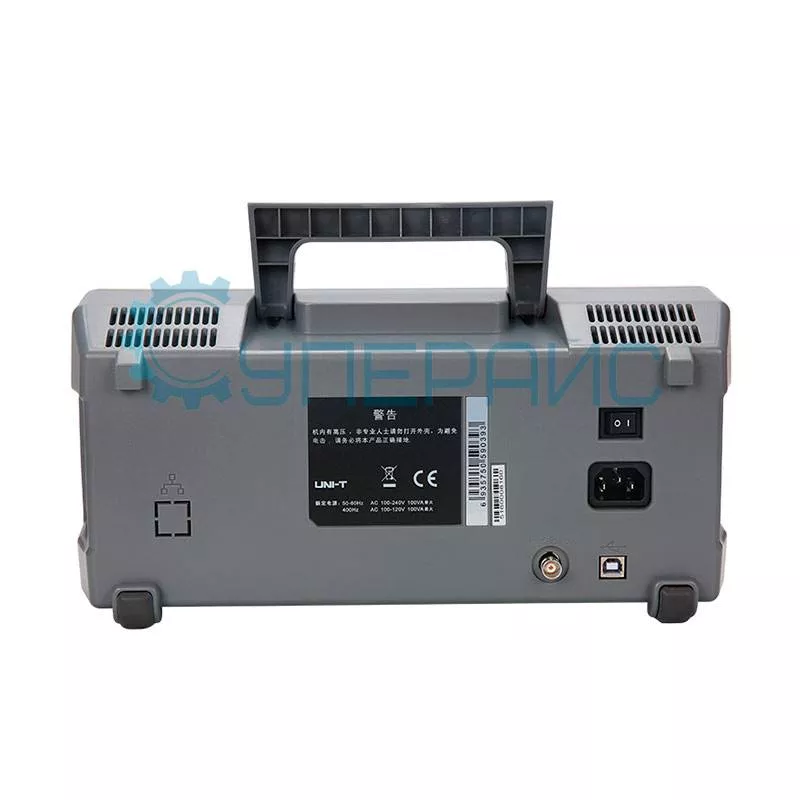

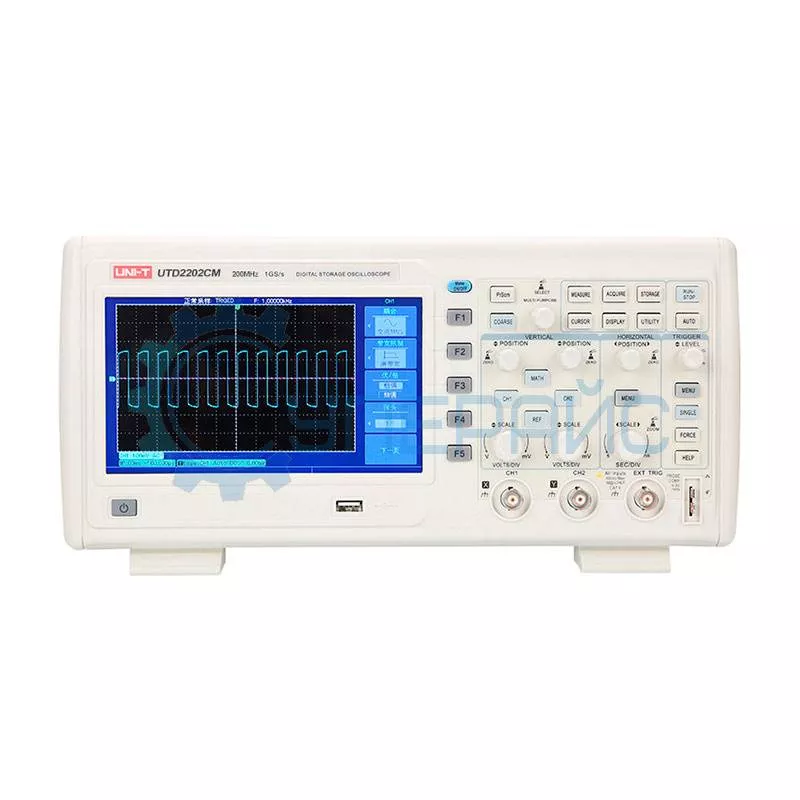

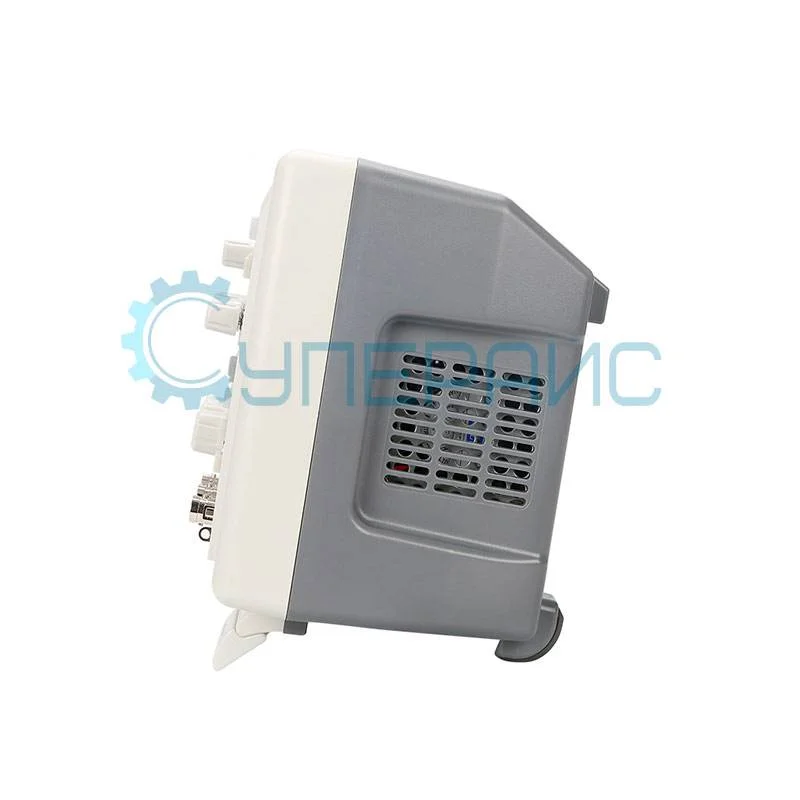

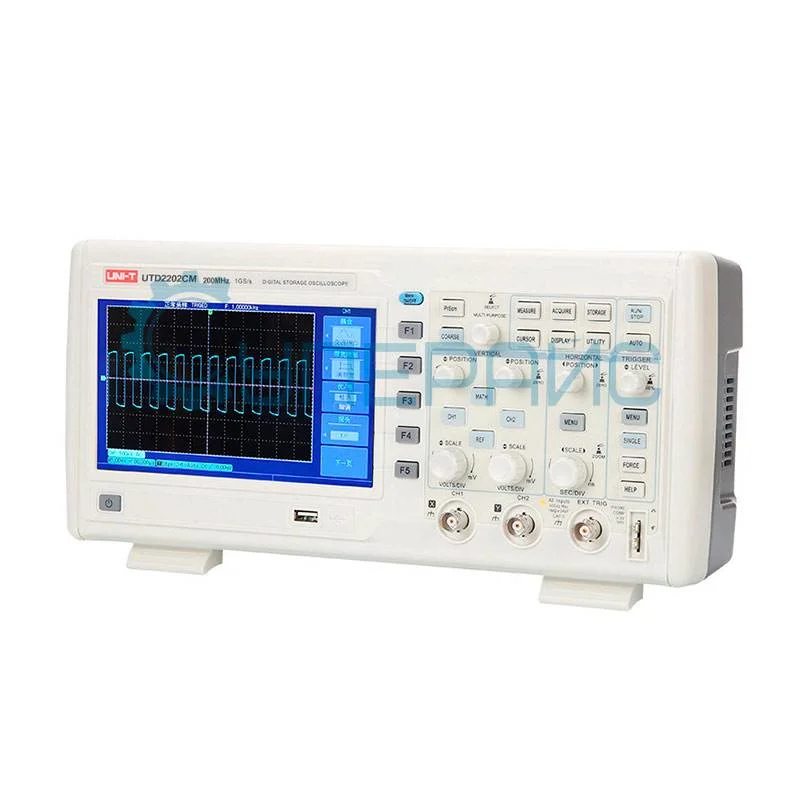

Запоминающий осциллограф UNI-T UTD2202CM (2 канала, 200 МГц)
85 540 ₽
85 540 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
8804
Модель (серия)
UTD2202CM
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD2202CM
Артикул (код товара)
8804
Модель (серия)
UTD2202CM
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Показать больше
Показать меньше
Описание UNI-T UTD2202CM
ВНИМАНИЕ! Производство запоминающего осциллографа UNI-T UTD2202CM (2 канала, 200 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный осциллограф RIGOL DS2202A
Технические характеристики UNI-T UTD2202CM
| Серия | UTD2000CM |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 24 пФ ± 3 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 400 В |
| Время задержки между каналами | 50 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 16 Мб |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Скорость захвата осциллограмм | 150000 осц./с |
| Точность | ± 50 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 50 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 50 ppm x чтение + 0,6 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 1.8 нс |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
2 мВ: ± 4% 5 мВ / дел - 10 В / дел: ± 3% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL), наклон |
| Чувствительность триггера | CH1 ~ CH2: ≤ 1 дел |
| EXT: ≤ 60 мВ | |
| EXT/5: ≤ 300 мВ | |
| Диапазон уровня запуска триггера | CH1 ~ CH2: ± 8 делений от центра экрана |
| EXT: ± 800 мВ | |
| EXT/5: ± 4 В | |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел |
| EXT: ± (6 % от настройки + 40 мВ) | |
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Диапазон удержания триггера | 100 нс - 1,5 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
|
Запуск по длительности импульса |
|
| Режим запуска | положительная полярность импульса |
| отрицательная полярность импульса | |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Чувствительность триггера | CH1 ~ CH2: 2 дел |
| EXT: 400 мВ | |
| EXT/5: 2 В | |
| Запуск по наклону | |
| Режим запуска | положительный наклон |
| отрицательный наклон | |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Точность триггера | ≤ 3% |
| Частотомер | |
| Разрешение | 6 бит |
| Точность | ± 51 ppm |
| Частотный диапазон | 10 Гц - 200 МГц |
| Тип триггера | фронт, импульс |
| Система измерения | |
| Курсорные измерения | △V, △T, 1/△T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее значение, нижнее значение, среднее значение, пиковое значение, амплитудное значение, среднее значение, среднеквадратичное значение, среднее значение периода, среднеквадратичное значение периода, площадь, площадь периода, частота, период, нарастающий фронт, ниспадающий фронт, положительная ширина импульса, отрицательная ширина импульса, случайная ширина импульса, импульс превышения, предварительный импульс, положительный рабочий цикл, отрицательный рабочий цикл, задержка (предварительное измерение) и фаза (предварительное измерение) |
| Математические функции | ＋, -, *, /, FFT |
| Хранение формы волны | 10 форм |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 64000 цветов |
| Питание | 100 - 240 В AC RMS, 45 - 440 Гц |
| Предохранитель | F, 1.6 А, 250 В |
| Экранный интерфейс | английский |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB, Pass/Fail Out |
| Частотомер | есть |
| Габариты | 332 х 170 х 147 мм |
| Вес нетто | 2,9 кг |

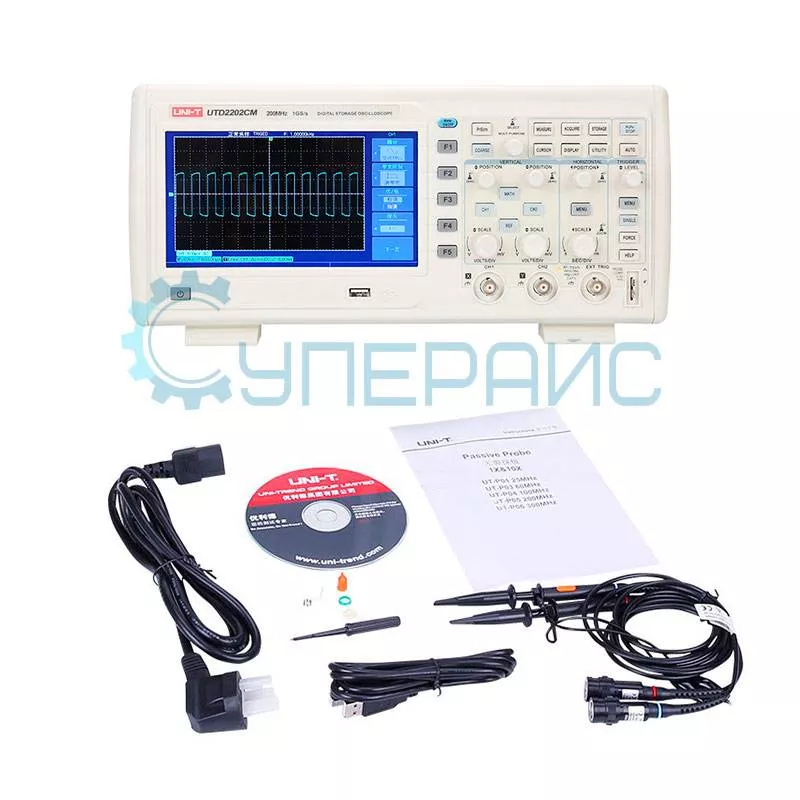

| Комплектация |
цифровой осциллограф UNI-T UTD2202CM - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
