Цифровой осциллограф DSO138 mini с корпусом (конструктор)
Артикул (код товара): 3491
4 080 ₽
4 080 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 10 шт.
Артикул (код товара)
3491
Модель (серия)
DSO138 mini
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JYE Tech DSO138 mini
Общие данные
Артикул (код товара)
3491
Производитель (бренд)
Модель (серия)
DSO138 mini
Страна производства
Китай
Гарантия, мес.
3
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Описание JYE Tech DSO138 mini
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики портативного осциллографа | |
| Количество каналов | 1 |
| Частота дискретизации | 1 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Полоса пропускания | 0 - 200 кГц |
| Чувствительность | 10 мВ/дел - 5 В/дел |
| Погрешность чувствительности | < 5% |
| Длина записи | 1024 байт |
| Входное сопротивление | 1 МОм / 20 пФ |
| Входное напряжение | 50 Vpp (1:1 датчик), 400 Vpp (10:1 зонд) |
| Режимы | DC, AC, GND |
| Коэффициент развертки | 10 мкс/дел - 500 с/дел |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | запуск по нарастающему или по спадающему фронту сигнала |
| Внешний запуск | TTL или LVTTL сигналы |
| Напряжение питания | DC 3,5 - 6 В |
| Потребляемый ток | 120 мА (при 5 А) |
| Возможность сохранения данных на ПК | есть |
| Поддержка программного обеспечения | Gnuplot |
| Общие характеристики | |
| Дисплей |

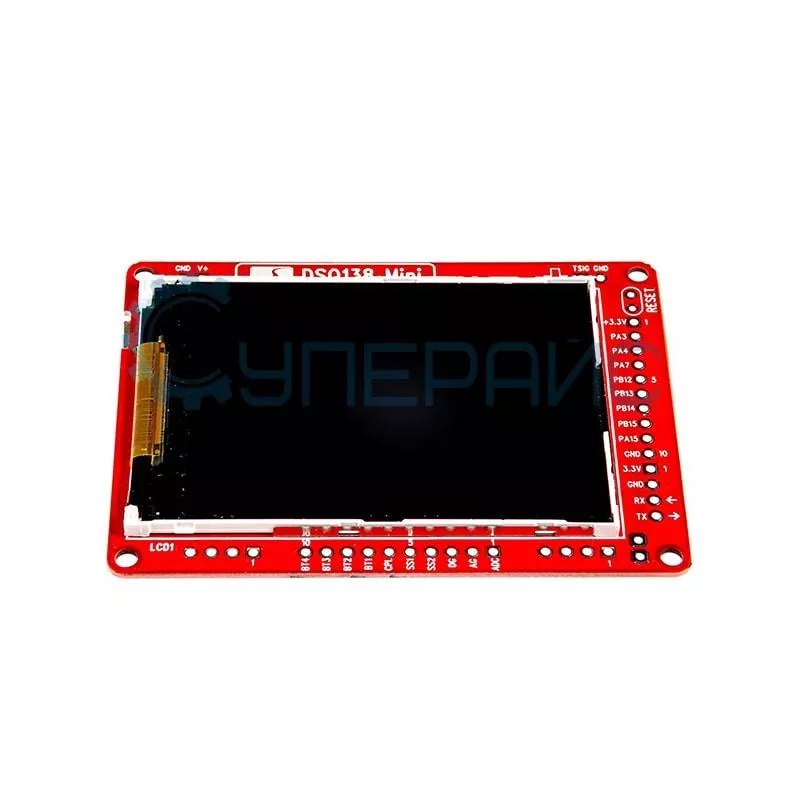

2,4-дюймовый цветной TFT-дисплей с разрешением 320 x 240 |
| Подсветка экрана | да |
| Габариты | 85 мм х 75 мм х 15 мм |
| Комплектация | осциллограф DSO DSO138mini – 1 шт |
|

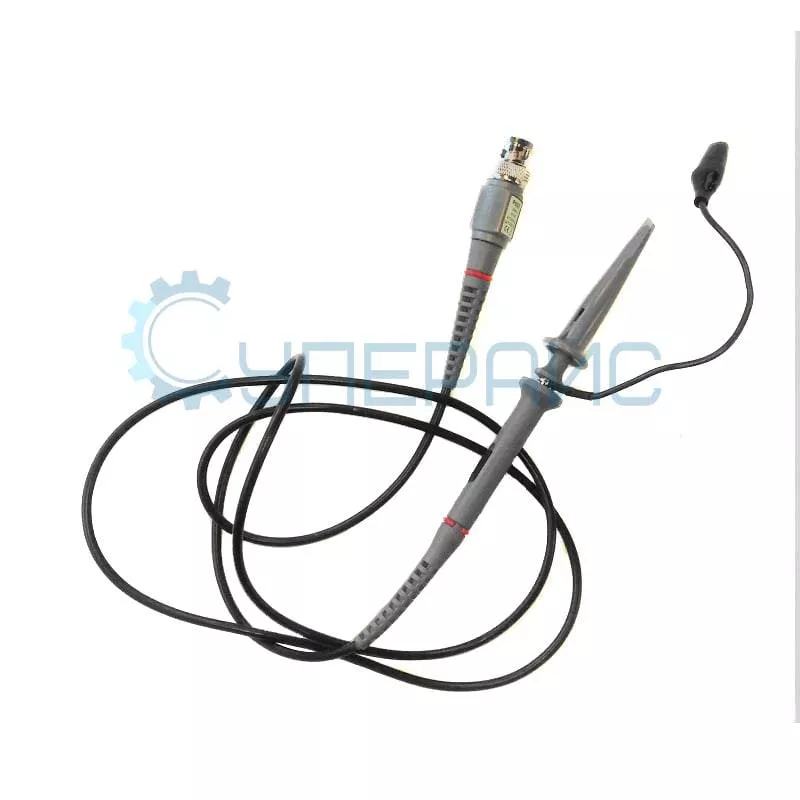

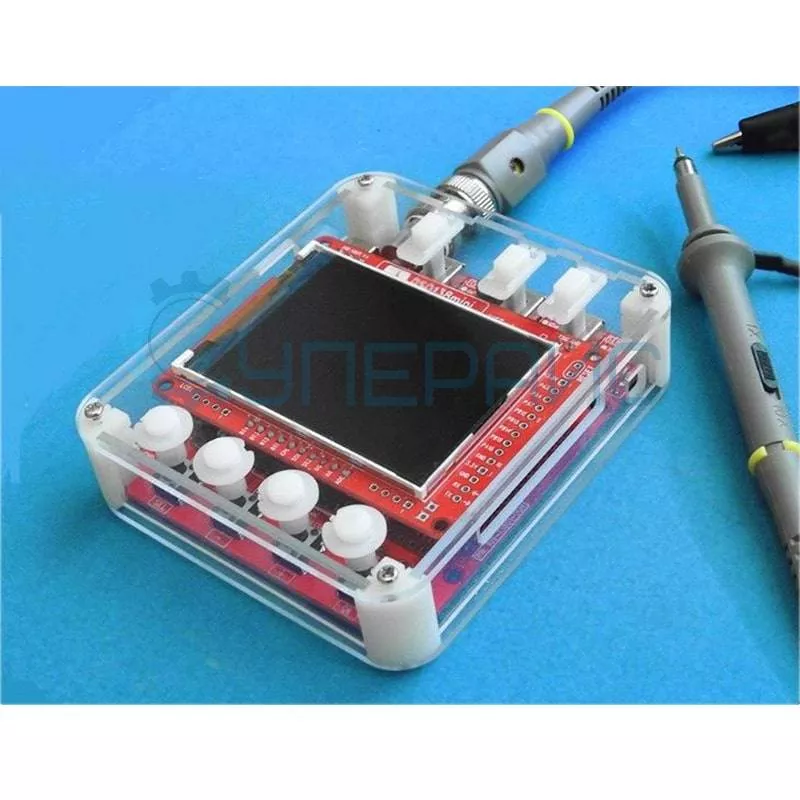

щуп к осциллографу с делителем 1:10, 20 МГц – 1 шт акриловый корпус – 1 шт инструкция по эксплуатации – 1 шт |
|
Внимание! Прошивать осциллограф после сборки не требуется, поскольку он уже прошит.
Радиоконструктор, для тех, кто любит паять и собирать собственными руками электронные устройства
Радиолюбительство в наши дни весьма массовое техническое хобби, где электронные конструкторы – незаменимые помощники на начальном этапе конструирования устройств. Радионаборы различного содержания призваны воплотить в жизнь смелые задумки юных радиолюбителей. Да и не только.
Если спросить у любого радиотехника или мастера электроники с чего начинался его путь в радиолюбительство, то, очевидно, вы услышите ответ: с конструктора детекторного приемника. Речь пойдет не о нем, а о другом, не менее известном радиоконструкторе, который позволит испытать восторг и окунуться в атмосферу инженерного радиотехнического творчества.

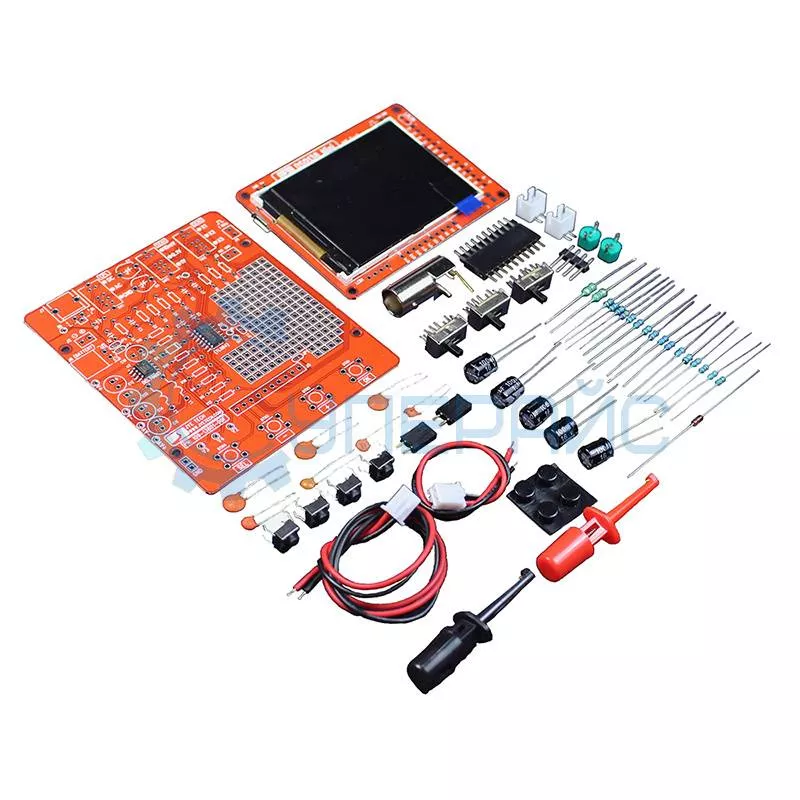

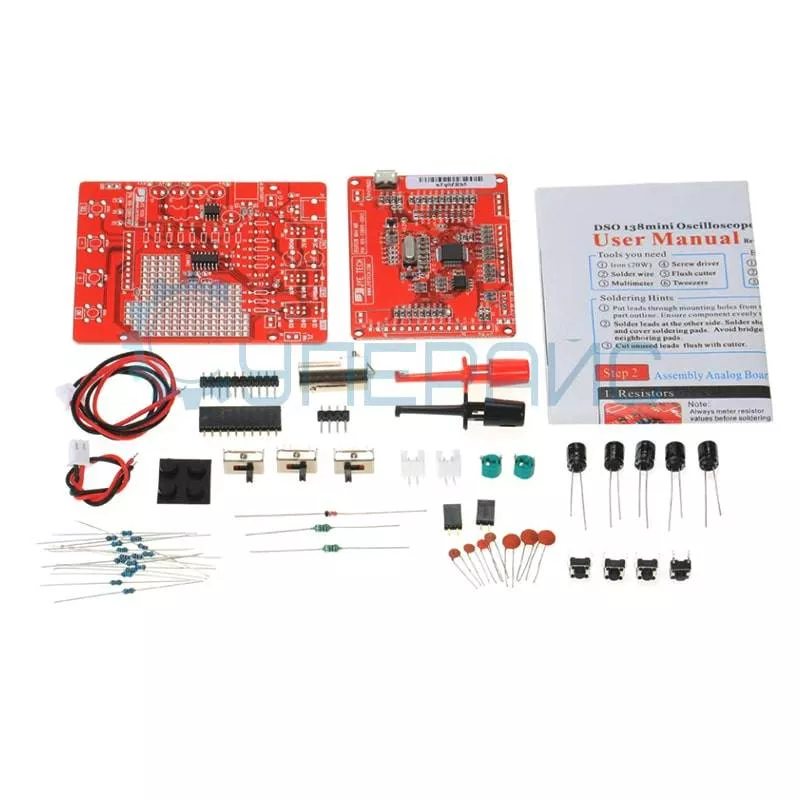

Электронный набор для самостоятельной сборки осциллографа DSO138 mini
Набор отлично подойдет для освоения навыков пайки, чтения схем и практической настройки собранного прибора.

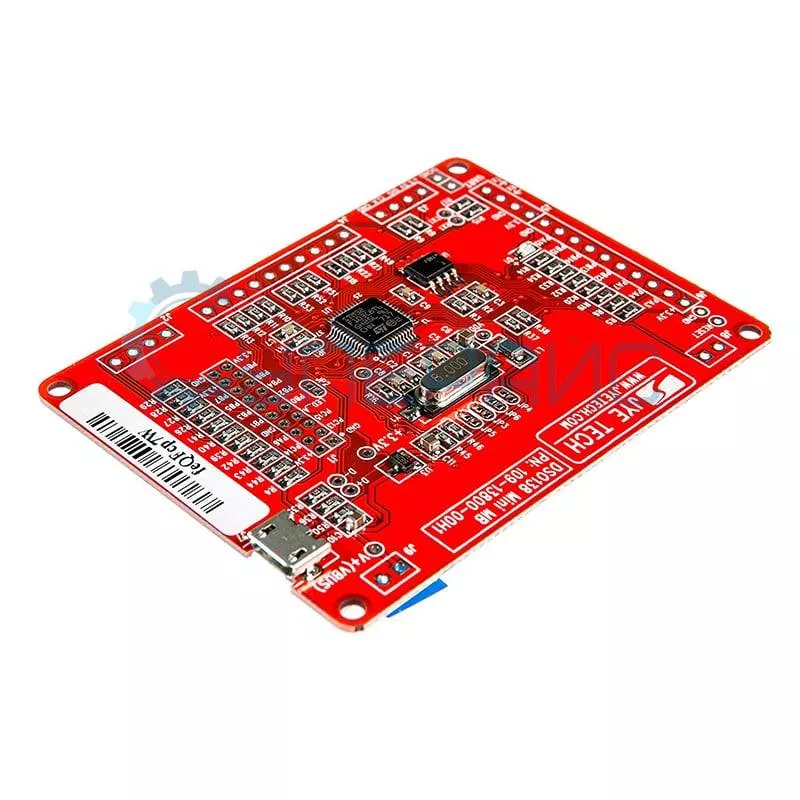

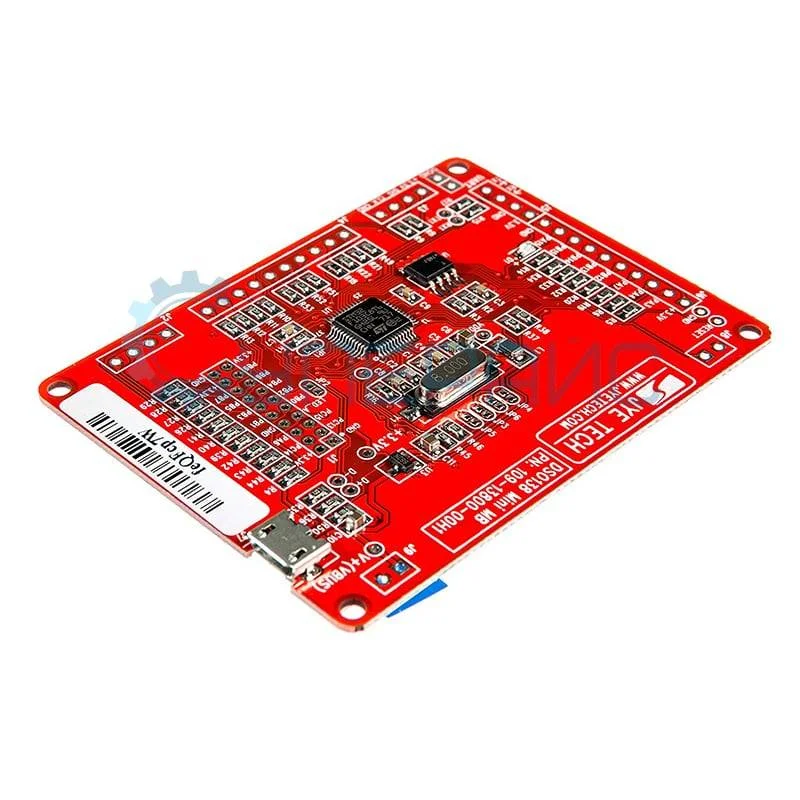

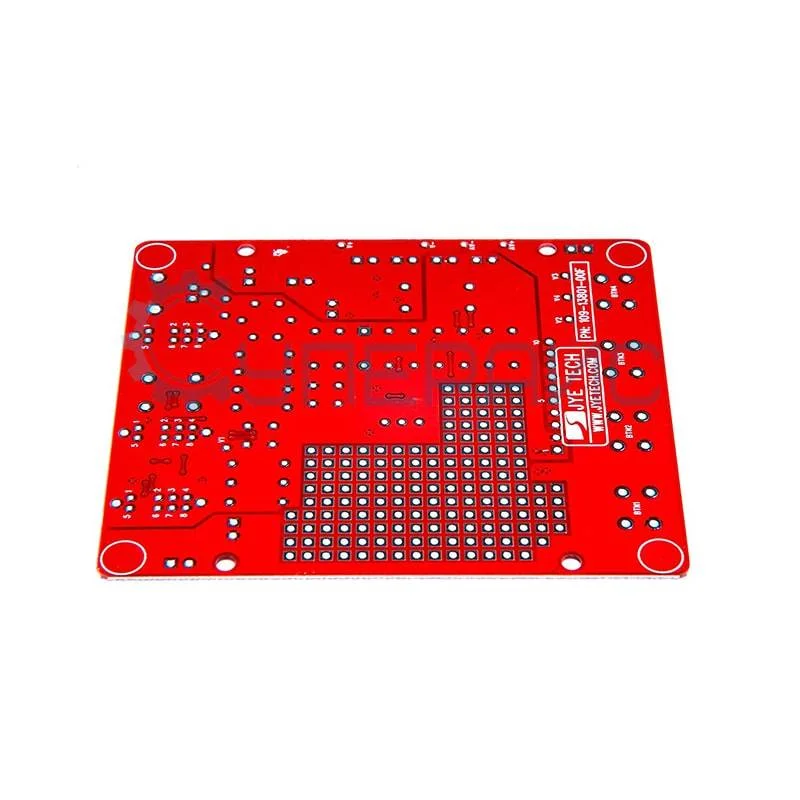

Сборка базируется на одной печатной плате, на которую монтируются компоненты, соединители и дисплей. В процессе изучения принципиальной схемы и сборки устройства, можно получить представление о том, как работает цифровой осциллограф на базе процессора ARM Cortex-M3.

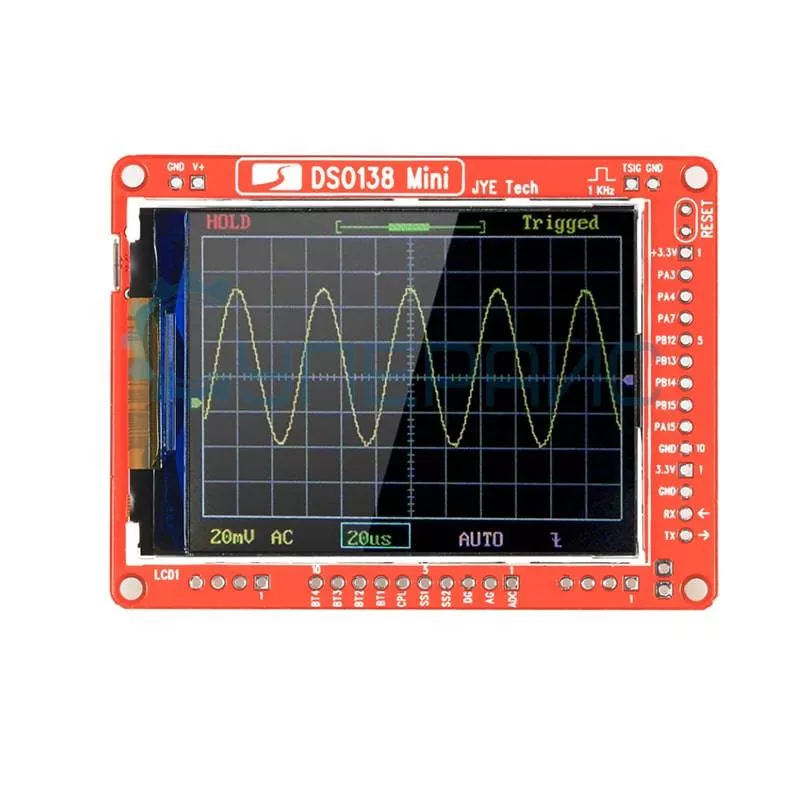

Одноканальный осциллограф позволяет визуализировать и посмотреть сигналы в электрической схеме, проанализировать измерения их амплитудных и временных параметров.
DSO138mini – это усовершенствованная версия предшествующей модели портативного осциллографа DSO138 компании JYE Tech. Для улучшения производительности, DSO138mini коснулись изменения в схемотехническом решении:
- Громоздкие штыревые разъемы, которые использовались в DSO138 и соединяли ЖК-дисплей с печатной платой, были устранены для облегчения сборки. LCD экран и микроконтроллер теперь расположены на одной печатной плате, что позволяет использовать основную плату в качестве универсального контроллера.
- Работать осциллограф может от литиево-ионного аккумулятора емкостью 3,7В либо от зарядного устройства с USB выходом.
- В качестве внешнего сигнала синхронизации можно использовать TTL или LVTTL сигналы.
- DSO138mini может быть подключен к компьютеру для передачи данных.
- Более компактные габариты по и вес, что, безусловно, интересно для тех, кому важна портативность.
Скачать инструкцию для осциллографа DSO138mini (1,14 МБ, pdf) (англ.)
Скачать руководство по устранению неполадок (516 КБ, pdf) (англ.)
Руководство для осциллографа DSO138mini: как обновить прошивку (678 КБ, pdf) (англ.)
Руководство по сборке корпуса для осциллографа DSO138mini (1 МБ, pdf) (англ.)
