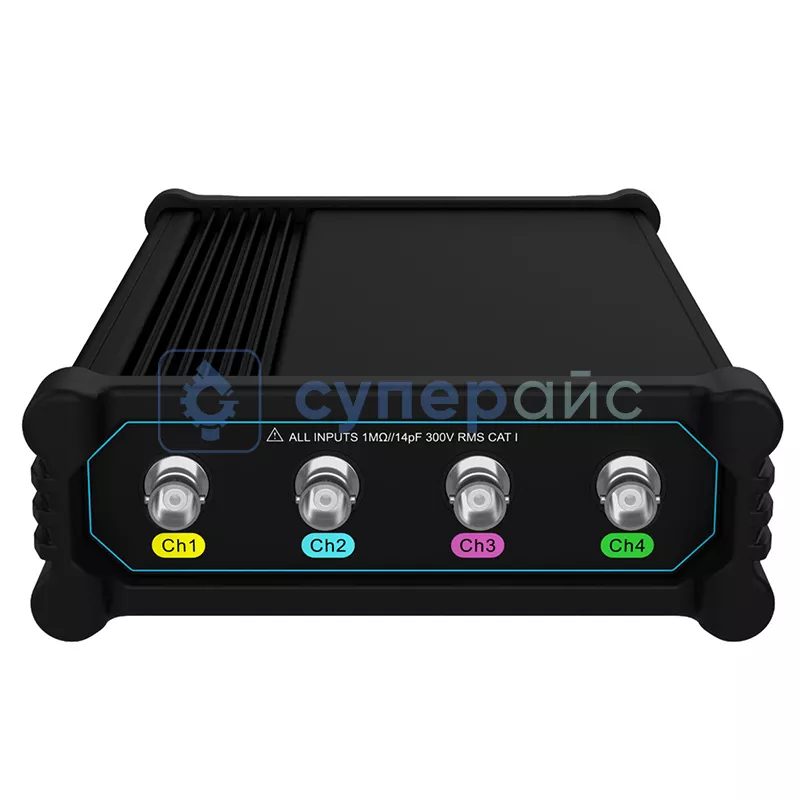

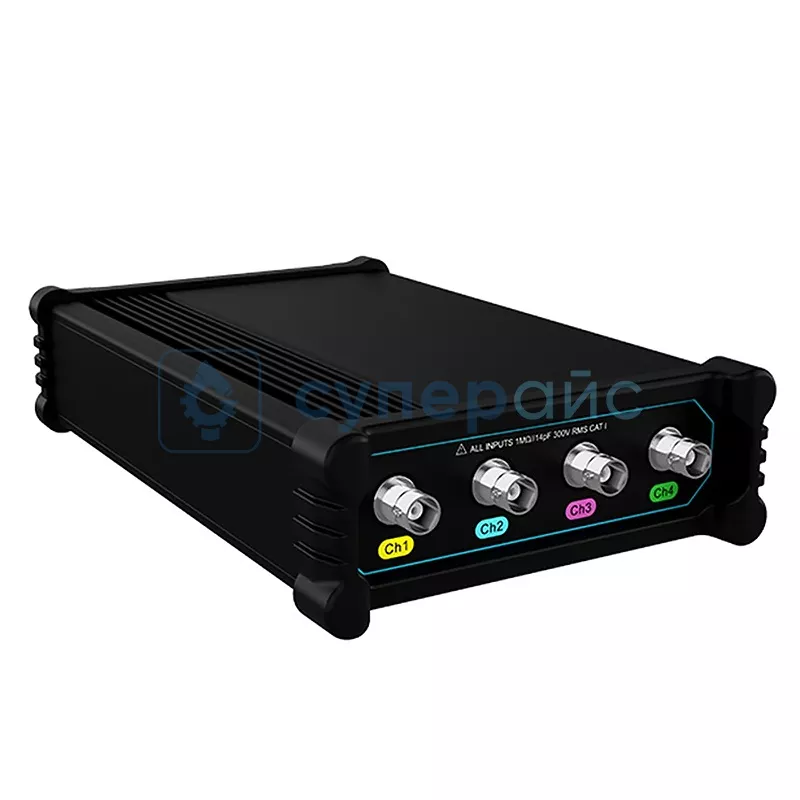

Осциллограф - приставка Micsig VTO2004
56 530 ₽
56 530 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
23533
Модель (серия)
VTO2004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig VTO2004
Общие данные
Артикул (код товара)
23533
Производитель (бренд)
Модель (серия)
VTO2004
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 1 %
Входная ёмкость
14 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
≤2%
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Pulse Width
Источник триггера
CH1–CH4
Диапазон удержания триггера
200 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
5 нс/дел – 1 кс/дел
Точность временной базы
±20 ppm
Дрейф временной базы
≤±5 ppm/год
Режимы развёртки
YT
Система измерения
Автоматические измерения
31 вид измерения
Курсорные измерения
вертикальный, горизонтальный, поперечный
Математические операции
+, -, ×, ÷
Анализатор спектра
FFT (до 100000 точек)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор протоколов
Декодирование сигналов шин
LIN
CAN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Автомобильная диагностика
Рабочая температура
0 – 45 °C
Рабочая влажность
5 – 85 % (при 25 °C)
Габариты и вес
Габариты прибора
140 x 215 x 52 мм
Габариты упаковки
270 x 160 x 180 мм
Вес брутто, кг
2
Комплектация
Комплектация
осциллограф Micsig VTO2004 – 1 шт
BNC- зонд – 2 шт
кабель питания – 1 шт
адаптер питания – 1 шт
кабель USB type C - 1 шт
инструкция по эксплуатации - 1 шт
сертификат калибровки - 1 шт
BNC- зонд – 2 шт
кабель питания – 1 шт
адаптер питания – 1 шт
кабель USB type C - 1 шт
инструкция по эксплуатации - 1 шт
сертификат калибровки - 1 шт
Описание Micsig VTO2004
Часто задаваемые вопросы
Зачем нужны четыре канала?
Четыре канала позволяют смотреть несколько сигналов одновременно и сравнивать их между собой: например, линии цифровой шины или фазы силового узла. Так видно взаимные задержки и синхронность работы линий. Для простого ремонта хватает двух каналов, а четыре раскрываются на сложных многолинейных схемах, где важна картина целиком.
Чем USB-осциллограф отличается от настольного?
USB-осциллограф не имеет своего экрана: оцифровка идёт в приставке, а отображение и анализ на компьютере или планшете через программу. За счёт этого прибор компактнее и мобильнее, его удобно возить с собой. Настольный осциллограф автономнее и удобнее в постоянной работе за столом, но крупнее и обычно дороже.
Что определяет качество измерений?
Ключевые параметры это полоса пропускания и частота дискретизации. Полоса задаёт предельную частоту сигнала без завала амплитуды, а дискретизация отвечает за точность восстановления быстрых фронтов и коротких импульсов. При росте числа задействованных каналов важно, чтобы дискретизации хватало на все линии одновременно, а не только на одну.
Взять двухканальный или четырёхканальный прибор?
Для базового ремонта и работы с одним-двумя сигналами хватает двухканального осциллографа. Четыре канала нужны, когда надо анализировать цифровые шины, многофазные цепи и взаимную синхронность нескольких линий сразу. Выбор зависит от сложности схем, с которыми вы обычно работаете, и от запаса на будущие задачи.
Документация и ПО Micsig VTO2004
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Micsig серии VTO
Язык:
Английский
Размер и тип:
3,42 МБ,
pdf
Приложение для Android для работы с осциллографами серии VTO
Совместимо с Android 7 и выше
Язык:
Размер и тип:
53,2 МБ,
APK
APK
Эмулятор Android для работы с осциллографами Micsig VTO на ПК
Позволяет запустить среду Android на компьютере для работы с осциллографами Micsig VTO
Язык:
Размер и тип:
2,8 ГБ,
rar
rar
