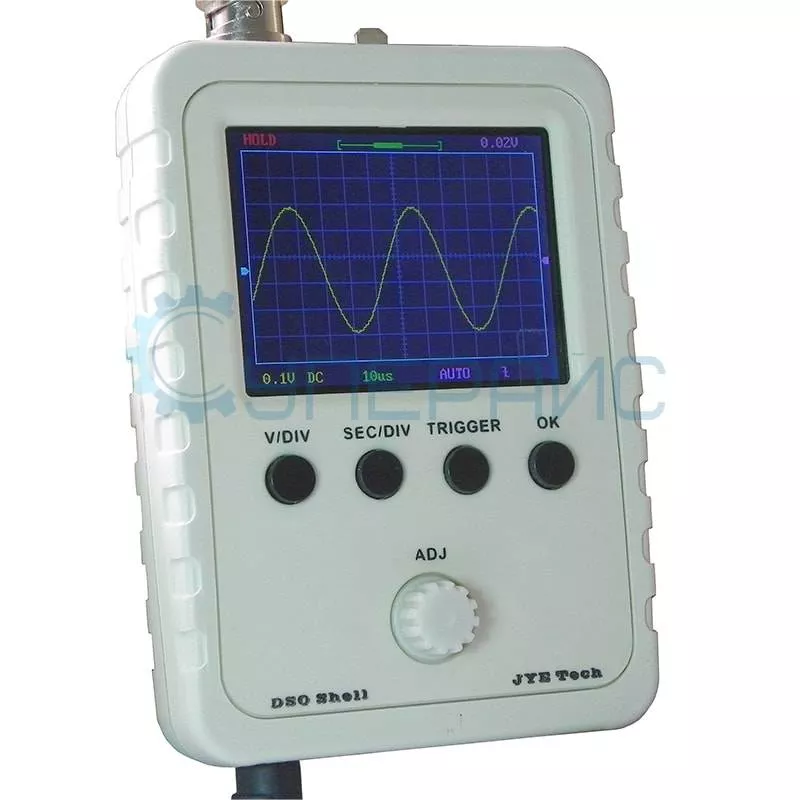

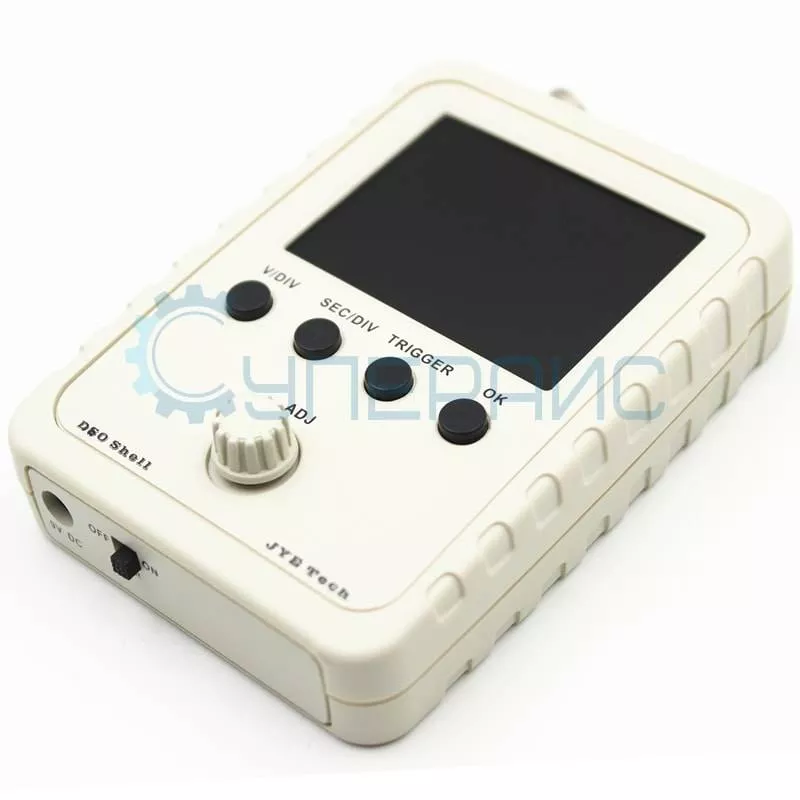

Портативный цифровой осциллограф DSO150 (конструктор DSO150 Shell) с корпусом
Артикул (код товара): 1472
3 420 ₽
3 420 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
1472
Модель (серия)
DSO150
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JYE Tech DSO150
Общие данные
Артикул (код товара)
1472
Производитель (бренд)
Модель (серия)
DSO150
Страна производства
Китай
Гарантия, мес.
3
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Встроенные опции
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Применение
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JYE Tech DSO150
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Количество каналов | 1 |
| Полоса пропускания |
0 - 200 кГц |
| Частота дискретизации |
1 МВыб/с |
|
Тип входа |
DC, AC, GND |
| Время нарастания сигнала | 17,5 нс |
| Входной импеданс | 1 МОм, ≤ 20 пФ |
| Максимальное входное напряжение |
50 Vpk ( щуп 1х) |
|
Разрешение по вертикали |
12 бит |
| Чувствительность по вертикали |
5 мВ / дел - 20 В / дел |
| Точность | < 5% |
|
Чувствительность по горизонтали (коэффициент развертки) |
10 мкс / дел - 500 с / дел |
| Глубина записи | 1024 точек |
| Режим синхронизации запуска |
автоматический, нормальный, одиночный |
| Запуск по фронту | запуск по нарастающему / нисходящему фронту |

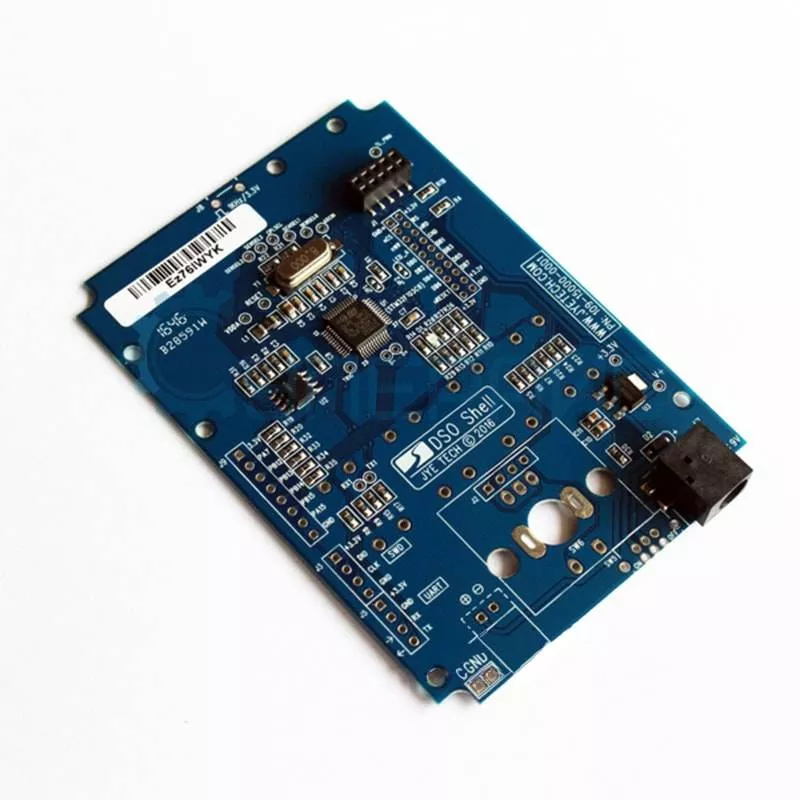

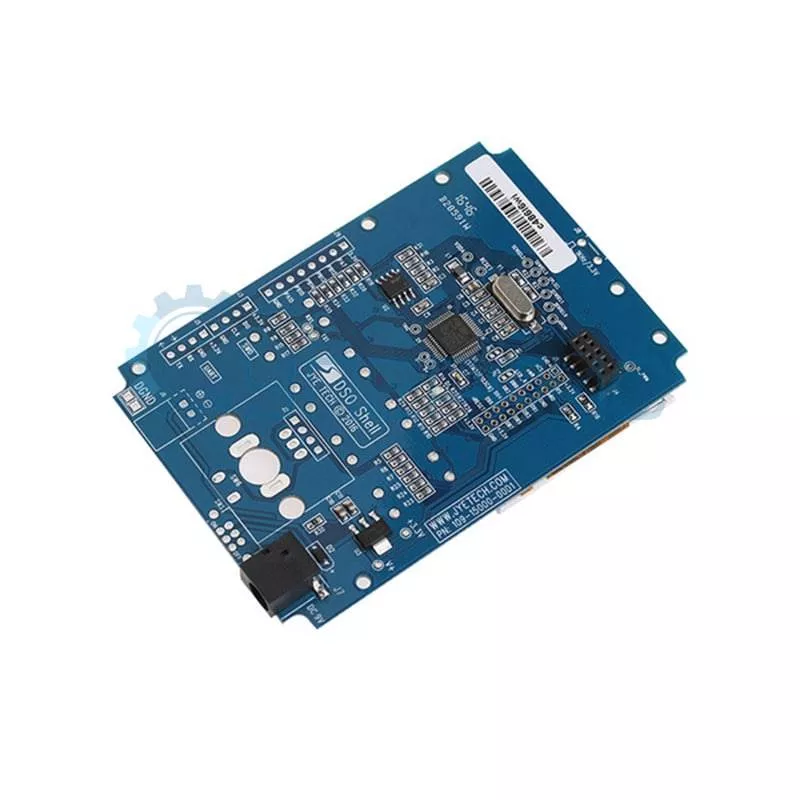

| Микроконтроллер | ARM Cortex-M3 (STM32F103C8) |
| Общие характеристики | |
| Цвет | черный |

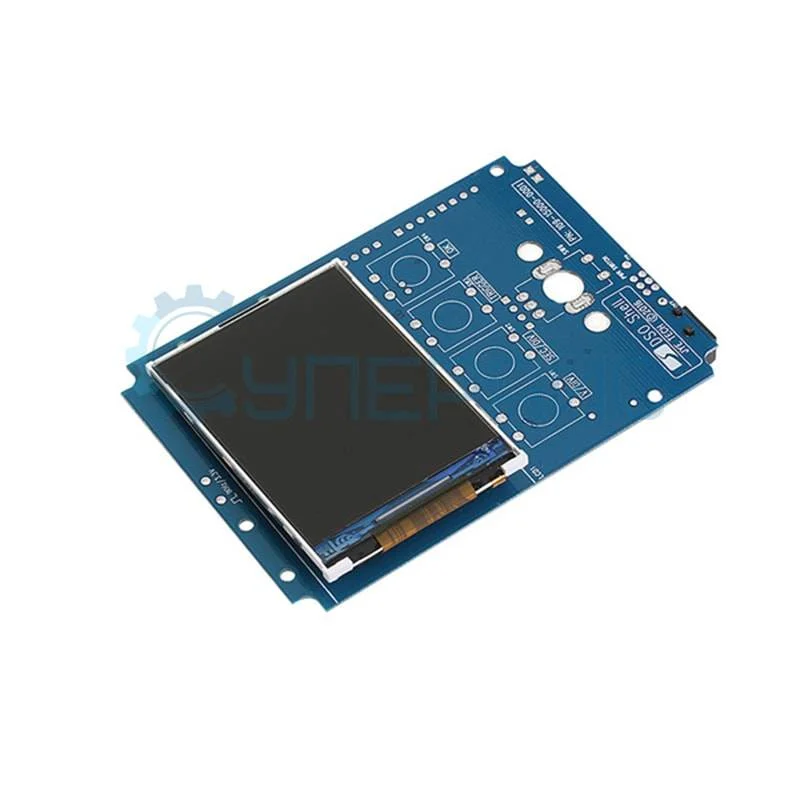

| Дисплей |
диагональ 2,4 дюйма, цветной (TFT), 320 × 240 пикселей |
| Диапазон температур хранения | -10°С - +50°С |
| Диапазон рабочих температур | 0°С- +40°С |
|
Питание |
9 В DC (8 – 10 В), 120 мА |
| Габариты |
105 мм х 75 мм х 22 мм |
| Вес нетто | 100 г |

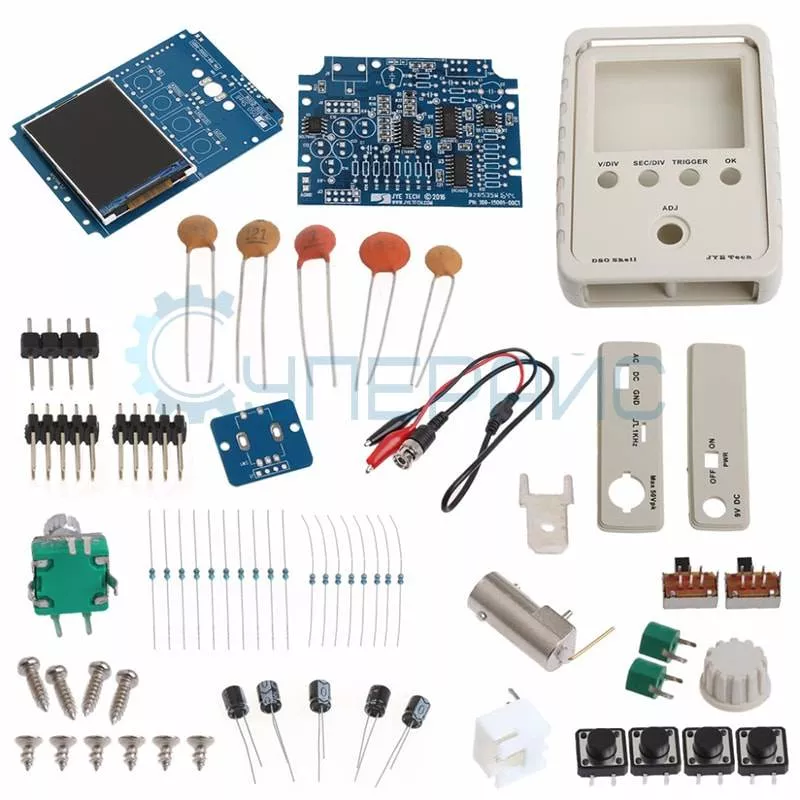

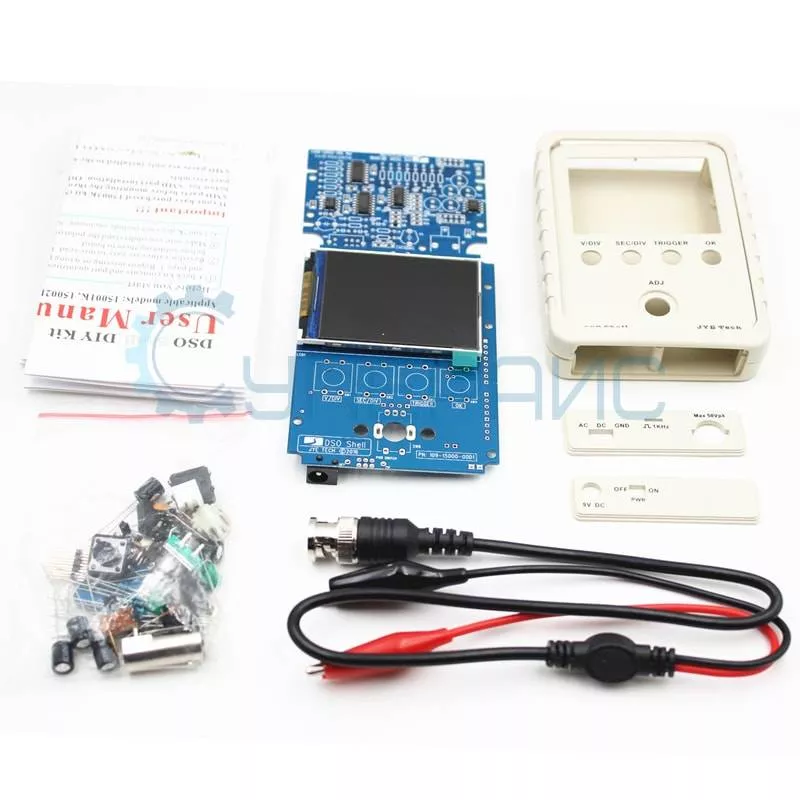

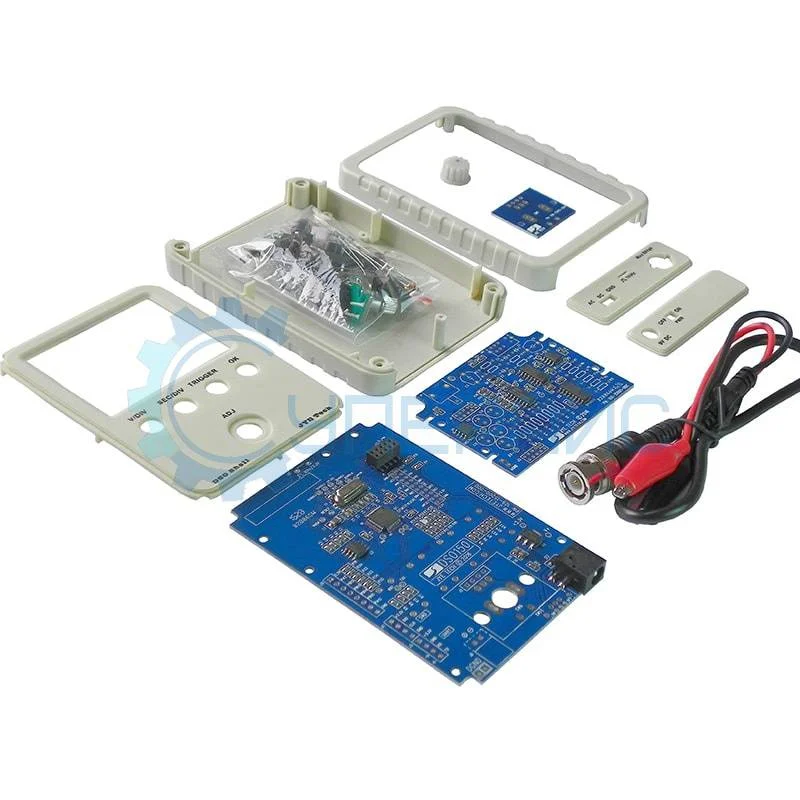

| Комплектация |
портативный цифровой осциллограф DSO150 (конструктор DSO150 Shell) – 1 шт |
|

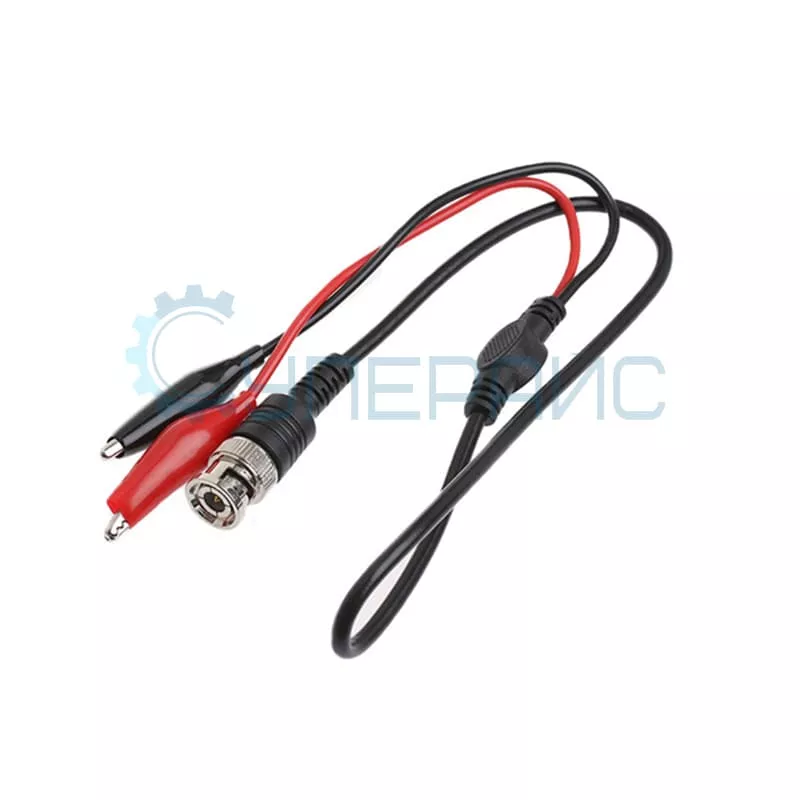

пассивный щуп (1х) – 1 шт инструкция по сборке и эксплуатации – 1 шт |
|
| Совместимость |
импульсный блок питания 9В, 1А (адаптер) |
Внимание! Прошивать осциллограф после сборки не требуется, поскольку он уже прошит.
Портативный цифровой осциллограф DSO150 (DSO150 Shell) – это усовершенствованная версия распространенного осциллографа DSO138. Благодаря модернизации конструкции, теперь микроконтроллер и дисплей располагаются на одной печатной плате, что позволило существенно облегчить сборку. В данном наборе все SMD-компоненты уже распаяны на материнской плате, необходимо запаять только крупные детали. Цифровой осциллограф DSO150 оснащён удобным корпусом и обладает улучшенными характеристиками чувствительности, имеет функцию сохранения осциллограммы сигнала на экране дисплея, автоматический, однократный и нормальный режимы работы. Это отличный набор для сборки осциллографа средней сложности, подходящий как для новичков, так и для опытных энтузиастов.
Документация и ПО JYE Tech DSO150
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативного осциллографа DSO150 DSO Shell (конструктор)
Язык:
Русский
Размер и тип:
148 КБ,
PDF
Инструкция по обновлению прошивки портативного осциллографа DSO150 DSO Shell (конструктор)
Язык:
Английский
Размер и тип:
295 КБ,
PDF
Структурная схема портативного осциллографа DSO150 DSO Shell (конструктор)
Язык:
Английский
Размер и тип:
606 КБ,
PDF
Прошивка для портативного осциллографа DSO150 DSO Shell (конструктор)
Язык:
Английский
Версия:
113-15001-061
Размер и тип:
1.47 МБ,
RAR
RAR
Показать больше
Показать меньше
