Осциллограф Micsig ATO1104 Plus для автомобильной диагностики
93 540 ₽
93 540 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
16021
Модель (серия)
ATO1104 Plu
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ATO1104 Plu
Общие данные
Артикул (код товара)
16021
Производитель (бренд)
Модель (серия)
ATO1104 Plu
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Автомобильная диагностика
Разреш. дисплея, пиксель
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Описание Micsig ATO1104 Plu
ВНИМАНИЕ! Производство осциллографа Micsig ATO1104 Plus для автомобильной диагностики ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Автомобильный портативный осциллограф Micsig SATO1004
Технические характеристики Micsig ATO1104 Plus
| Серия | ATO1100 |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
1 ГВыб/с (одноканальный режим) 500 МВыб/с (двухканальный режим) 250 МВыб/с (трехканальный и четырехканальный режим) |
| Глубина записи | 28 Мб |
| Максимальная скорость захвата формы волны | 80000 сиг/сек |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1%, 14.5 пФ ± 3 пФ |
| Максимальное входное напряжение | ± 300 В, CAT III |
| Горизонтальная система | |
| Интерполяция формы волны | sin(x)/x |
| Коэффициент развёртки | 2 с / дел - 1000 с / дел |
| Вертикальная система | |
| Ограничение полосы пропускания | полная пропускная способность, низкие частоты |
| Вертикальная развёртка | 1 мВ / дел - 5 В / дел |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту, импульсу, видеосигналу, времени события, логические условия |
| Триггерная связь | DC, AC, ВЧ подавление, НЧ подавление, подавление шума |
| Источники запуска | CH1 - CH4 |
| Система измерения | |
| Курсорные измерения | ручной, автоматический режим |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное/отрицательное заполнение импульса, ширина всплесков, положительный/отрицательный выброс на фронте импульса, фаза, пик-пик, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Арифметические операции | +, -, *, /, БПФ |
| БПФ | прямоугольное, Хэмминга, Блэкмана-Харриса, Хэннинга |
| Общие характеристики | |
| Дисплей | сенсорный ЖК-дисплей, 8 дюймов, 800 x 600 точек |
| Отображение осциллограмм в формате | XY, YT, Roll, Zoom |
| Питание | 100 - 240 В AC, 50 - 60 Гц, 2 А; 12 В DC |
| аккумуляторная батарея Li-ion 7.4 В, время автономной работы до 5 часов | |
| Интерфейс | LAN, HDMI, Wi-Fi, USB |
| Декодирование протоколов | UART, SPI, I2C, CAN, LIN |
| Встроенная память | 8 Гб |
| Температура | рабочая: 0°C - 45°C |
| хранения: -20°C - 60°C | |
| Влажность | рабочая: до 85% RH |
| хранения: до 90% RH | |
| Применение | тестирование систем зажигания, сенсоров, коммуникационных шин, разряжения и компрессии, давления топлива |
| Габариты | 250 х 200 х 55 мм |
| Габариты упаковки | 350 х 320 х 170 мм |
| Вес | 3400 г |

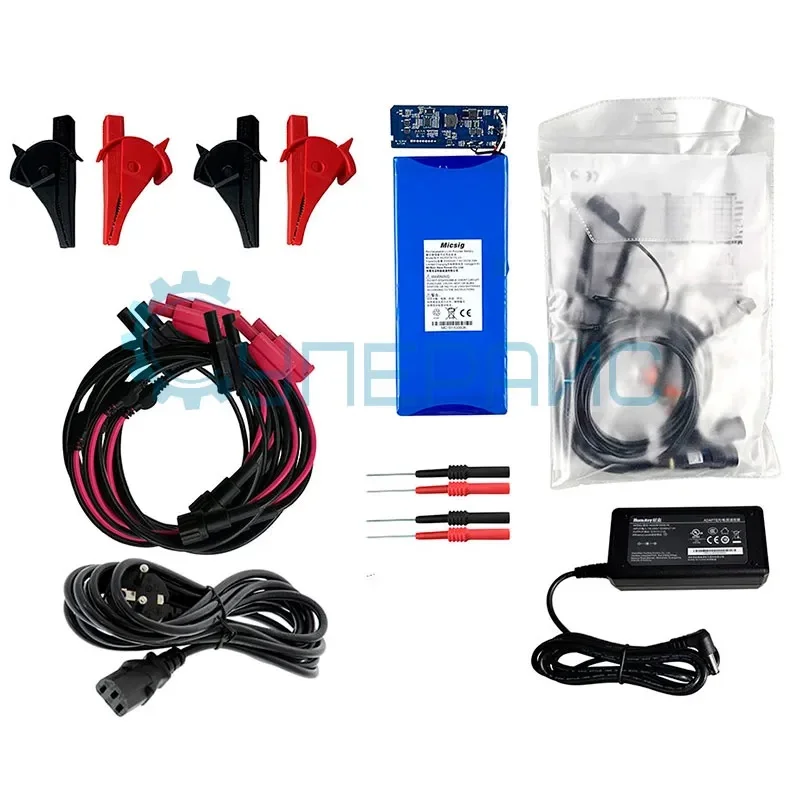

| Комплектация | осциллограф Micsig ATO1104 Plus - 1 шт |
|
|
щупы для осциллографа - 2 шт BNC кабель - 4 шт зажимы для BNC кабеля - 4 шт пробники-иглы - 4 шт адаптер - 1 шт аккумуляторная батарея - 1 ш |

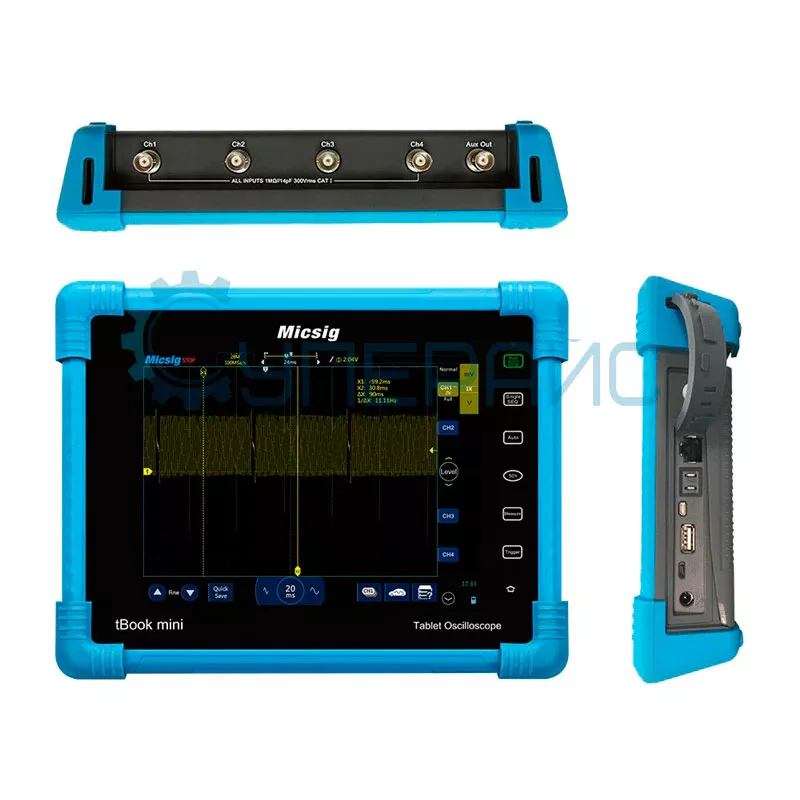

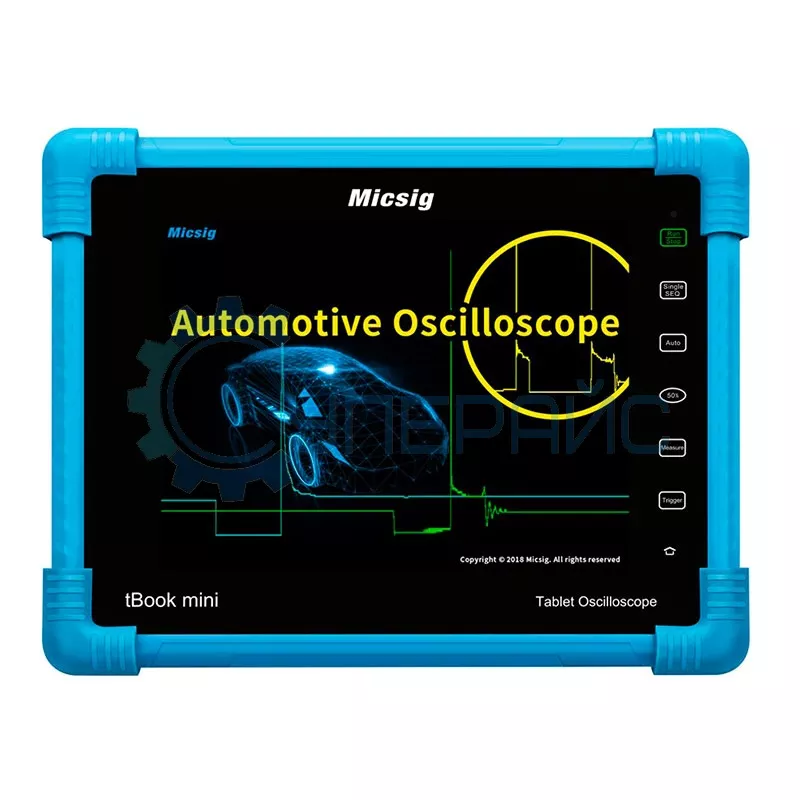

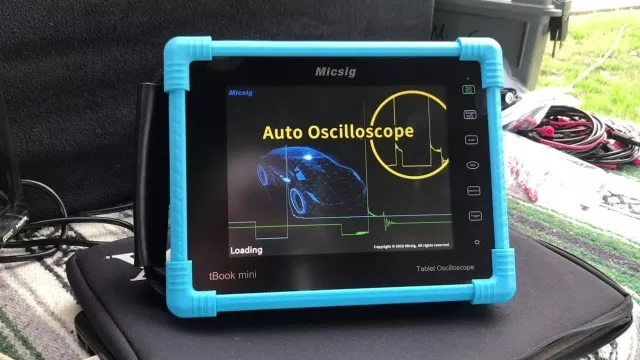

Автомобильный осциллограф Micsig ATO1104 Plus
Цифровой портативный осциллограф - один из самых нужных инструментов для автомеханика.

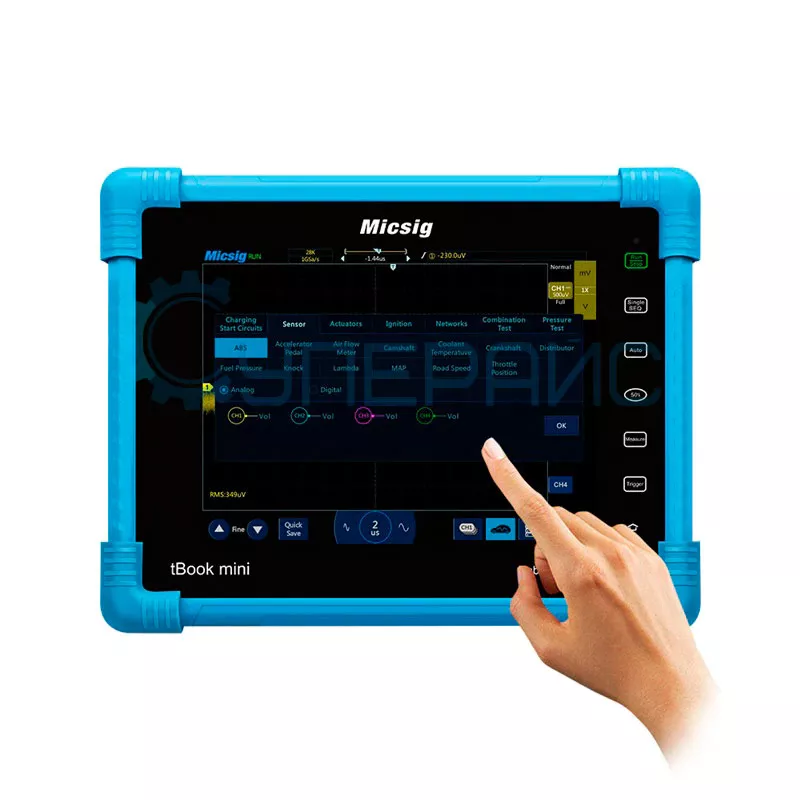

Micsig ATO1104 Plus обладает разноцветным 8-дюймовым сенсорным ЖК-дисплеем высокого разрешения на котором удобно выполнять автоматические и курсорные измерения.

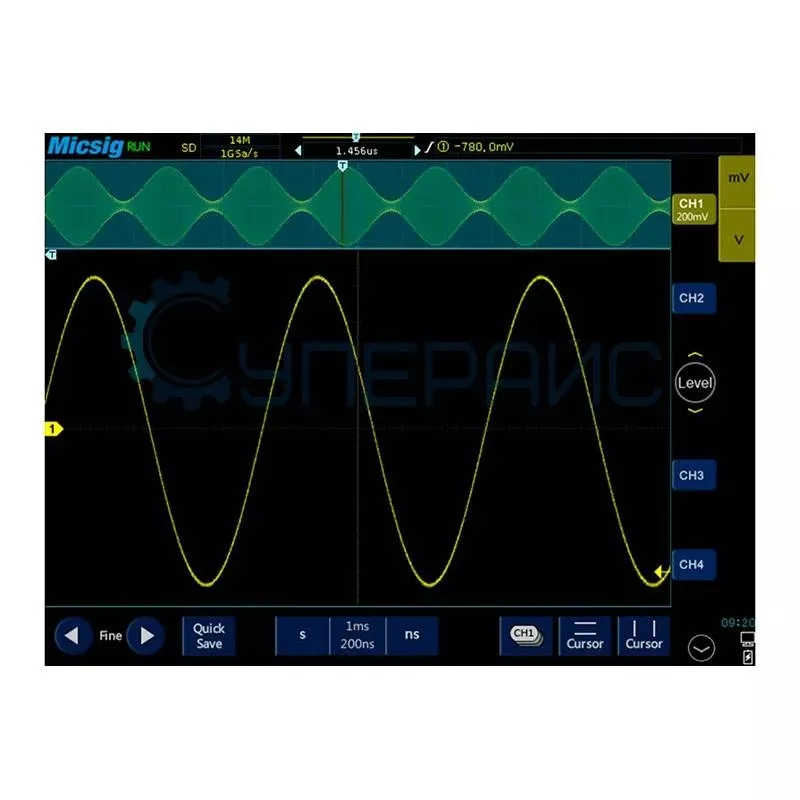

Полоса пропускания составляет максимум 100 МГц, глубина памяти – 28 Мб. В приборе находится литий-ионный аккумулятор. Длительность автономной работы, благодаря ему, составляет до 5 часов. Подзарядка осуществляется при помощи USB-разъема.
Функция сохранения сигналов - полезное свойство прибора. Осциллограф в режиме регистратора записывает данные измерений с разной кратковременной шкалой (от 2 с/дел до 1000 c/дел), сохраняя данные либо во внутреннюю память, либо на USB носитель.
В планшете присутствует функция выключения через заданное время. Это помогает сохранять заряд батареи как можно дольше.

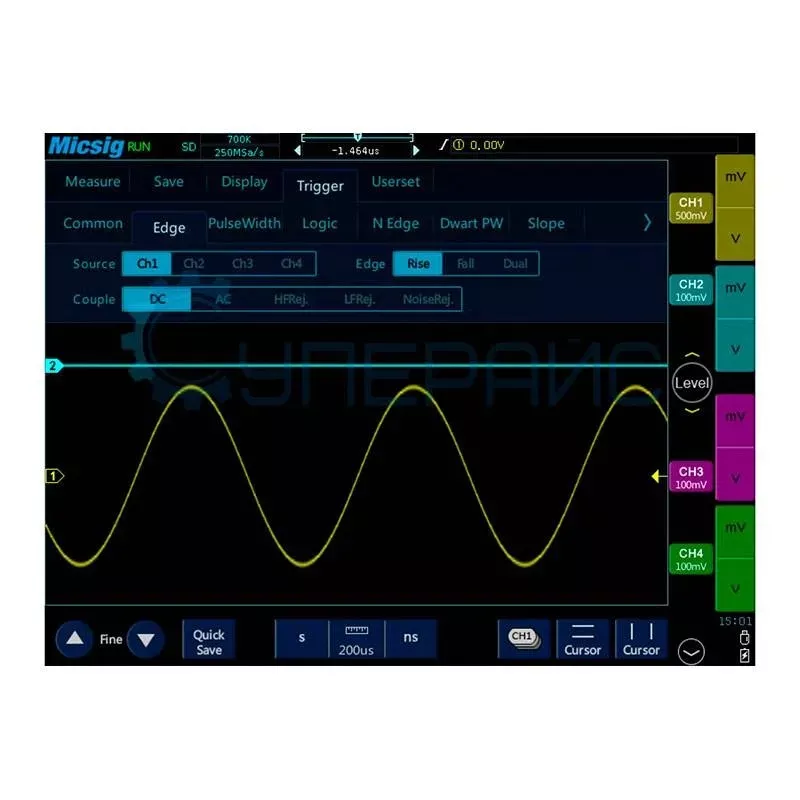

В Micsig ATO1104 Plus имеются такие режимы перехватов как: автоматический, одиночный и нормальный. Автоматический используется для анализа аналоговых периодических сигналов, одиночный режим для непериодических сигналов, нормальный - непериодических цифровых сигналов.

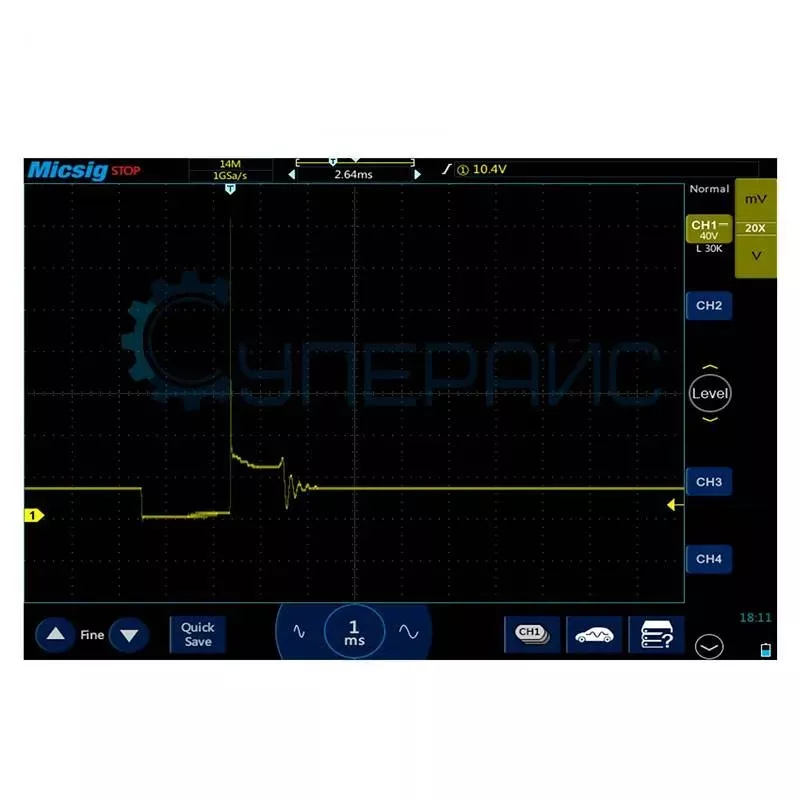

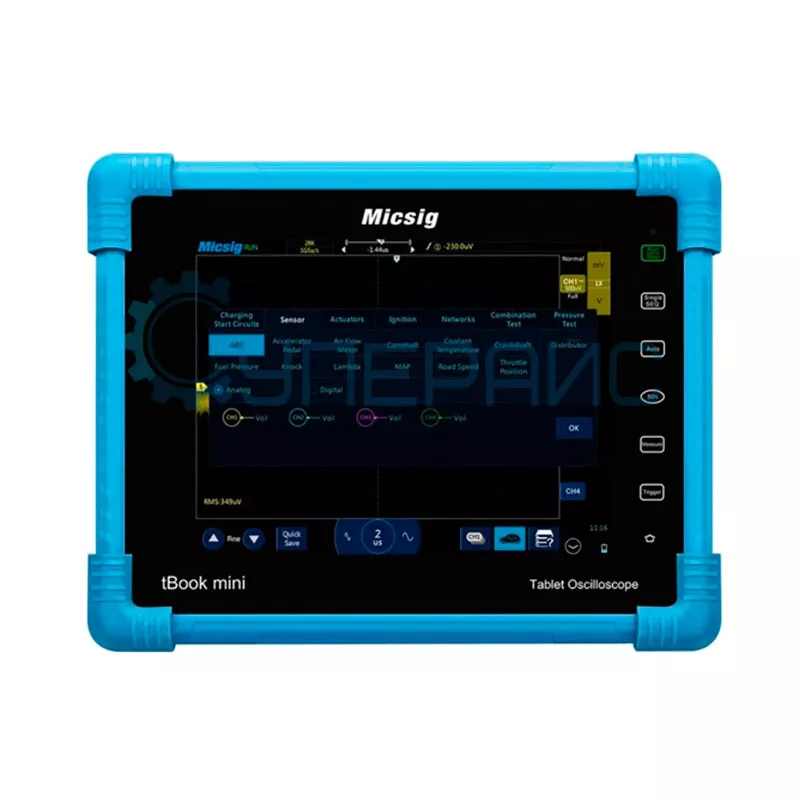

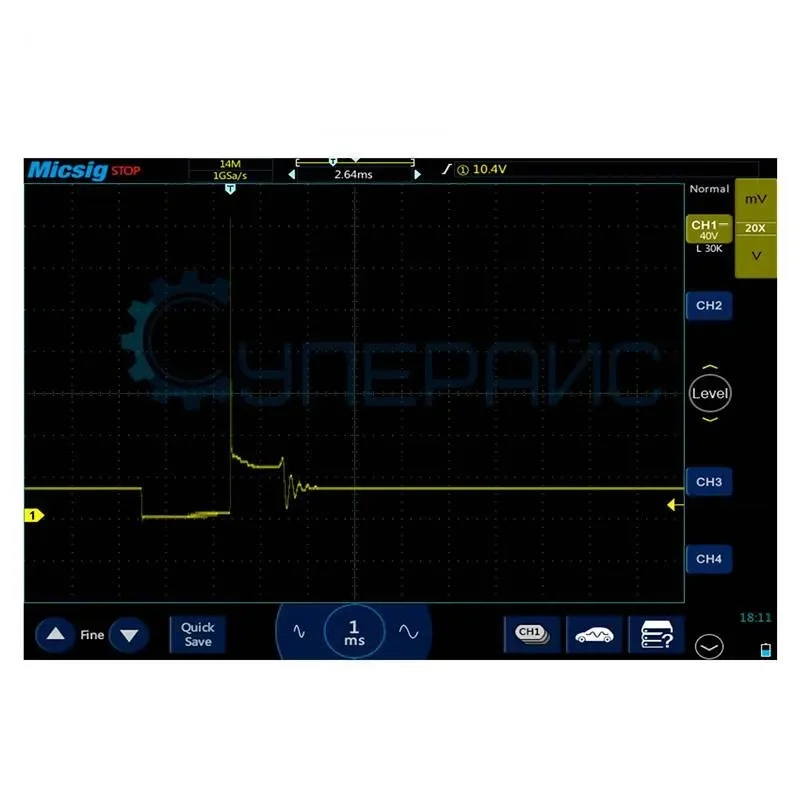

У осциллографа имеются специальные функции для тестирования автомобилей: тесты давления топлива, датчиков, разряженности, системы зажигания и многих других.
Особенности осциллографа:
- 8-дюймовый сенсорный ЖК-дисплей;
- 15 параметров автоматических измерений;
- полоса пропускания 100 МГц;
- встроенная память 8 Гб;
- частота семплирования 1 ГВыб/с;
- до 5 часов автономной работы.
Документация и ПО Micsig ATO1104 Plu
Название
Язык
Версия
Размер и тип
Программное обеспечение для автомобильного осциллографа Micsig ATO1104 Plus
Язык:
Английский
Размер и тип:
71.8 МБ,
ZIP
ZIP
Отзывы Micsig ATO1104 Plu
Антон
22.02.2022 06:55:21
Долго искал хороший осциллограф для автомобилей, понравился этот, портативность, легкое меню, много функций. В целом доволен, цену оправдывает на все 100
SUPEREYES.RU
22.02.2022 07:15:19
Антон
Долго искал хороший осциллограф для автомобилей, понравился этот, портативность, легкое меню, много функций. В целом доволен, цену оправдывает на все 100
Долго искал хороший осциллограф для автомобилей, понравился этот, портативность, легкое меню, много функций. В целом доволен, цену оправдывает на все 100
Здравствуйте, Антон!
Спасибо, что нашли время и оставили отзыв. Вы помогаете нам развиваться в профессиональном плане и заряжаете мотивацией!
Нам очень приятно, что осциллограф оправдал Ваши ожидания и радует Вас бесперебойной работой. Довольный клиент - наш главный вектор движения.
Антон, мы будем очень рады видеть Вас снова. Приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
