Планшетный осциллограф FNIRSI 2C53P
11 790 ₽
11 790 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
24517
Модель (серия)
2C53P
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI 2C53P
Общие данные
Артикул (код товара)
24517
Производитель (бренд)
Модель (серия)
2C53P
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
±400 В
Входные параметры
Развязка входа
AC / DC
Входное сопротивление
1 МОм
Коэффициенты пробников
X1 / X10
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел - 10 В/дел
Ограничение полосы
поддерживается ограничение в 20 МГц
Горизонтальная система
Горизонтальная развёртка
10 нс/дел - 10 с/дел
Режимы развёртки
XY / YT / Прокрутка
Система измерения
Автоматические измерения
период, частота, межпиковое значение, максимальное значение, минимальное значение, среднее значение, эффективное значение, амплитуда, рабочий цикл, длительность импульса
Математические операции
1 + 2, 1 - 2, 1 * 2, 1 / 2, -1, -2, |1|, |2|, БПФ
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Мультиметр
Декодирование сигналов шин
Нет
Общие характеристики

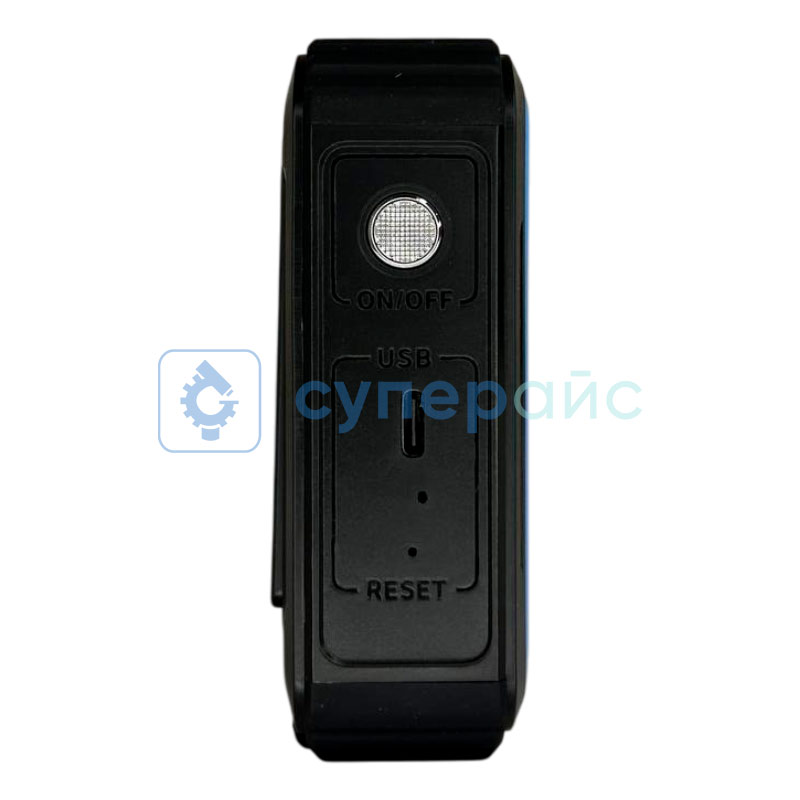

ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Габариты и вес
Габариты прибора
145 x 98 x 35 мм
Габариты упаковки
210 x 90 x 135 мм
Вес нетто, кг
0,36

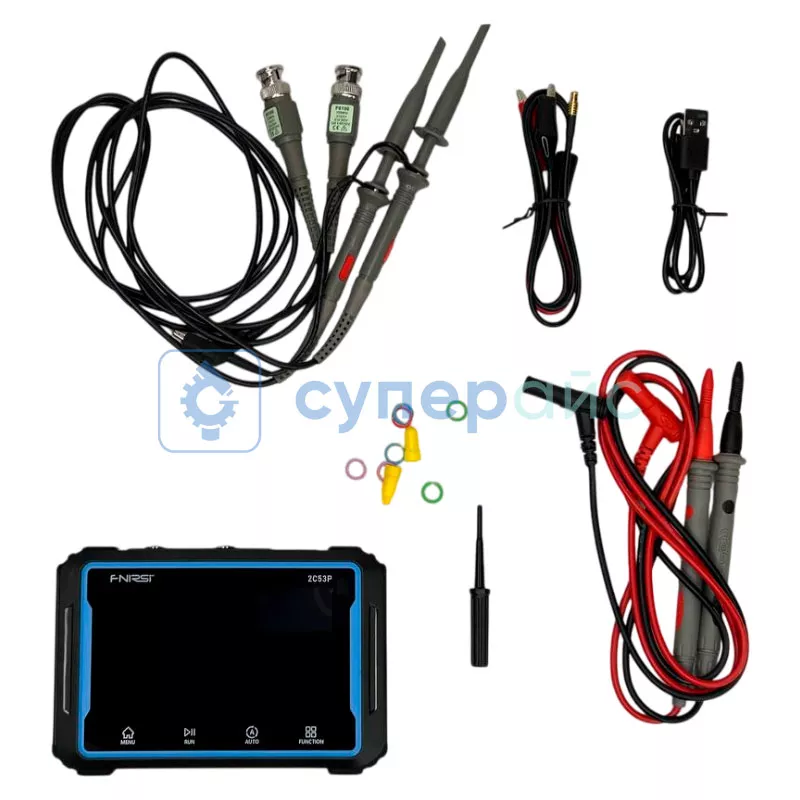

Комплектация
Комплектация
кабель USB - USB Type C - 1 шт
щуп P6100 - 2 шт
щуп мультиметра - 2 шт
щуп типа "крокодил" - 1 шт
руководство пользователя - 1 шт
щуп P6100 - 2 шт
щуп мультиметра - 2 шт
щуп типа "крокодил" - 1 шт
руководство пользователя - 1 шт
Описание FNIRSI 2C53P
Обзорная таблица осциллографов FNIRSI
| Характеристики | 2C23T с двумя щупами | 2C53P | 2C53T | 2C23T |
| Количество каналов | 2 | |||
| Аналоговая полоса пропускания | 10 МГц (двухканальный режим 2 х 10 МГц) | 50 МГц | 50 МГц | 10 МГц (двухканальный режим 2 х 10 МГц) |
| Частота дискретизации | 50 МВыб/с | 250 МВыб/с | 250 МВыб/с | 50 МВыб/с |
| Глубина памяти | 32 Кб | 64 Кб | 1 Кб | 32 Кб |
| Максимальное измеряемое напряжение | 400 В | |||
| Входной импеданс | 1 МОм | |||
| Дополнительный щуп для осциллографа | есть | есть | нет | нет |
Осциллограф FNIRSI 2C53P
Планшетный осциллограф FNIRSI 2C53P сочетает компактность планшета с функциональностью профессионального измерительного прибора. Модель располагает двумя цифровыми каналами. Количество каналов даёт возможность одновременно анализировать сигналы разных источников. Полоса пропускания 50 МГц помогает исследовать множество электронных схем, включая цифровые устройства средней частоты.
Частота дискретизации 250 МВыб/с обуславливает точное воспроизведение формы сигнала с минимумом искажений. Глубина памяти 64 Кб на канал делает возможным детальный анализ продолжительных процессов. Сенсорный дисплей обеспечивает яркое изображение и четко отображает детали. Интерфейс USB Type C упрощает подключение прибора к компьютеру для передачи информации.
Области применения прибора:
- ремонт бытовой электроники;
- настройка аудиоаппаратуры;
- диагностика автомобильных систем;
- образовательные цели в технических учебных заведениях;
- разработка простых электронных устройств.
Этот осциллограф от FNIRSI предлагает три режима работы триггера. Можно выбрать наиболее подходящий для конкретного вида работ. Это делает прибор гибким инструментом для анализа сигналов в тех или иных рабочих сценариях.
Режимы триггера устройства:
- автоматический - для непрерывного мониторинга без пропусков сигнала;
- нормальный - для анализа периодических сигналов с установленными параметрами;
- одиночный - для регистрации редких событий.
Такое сочетание режимов обуславливает плавный переход от быстрой визуальной проверки к точному измерению и глубокому анализу.

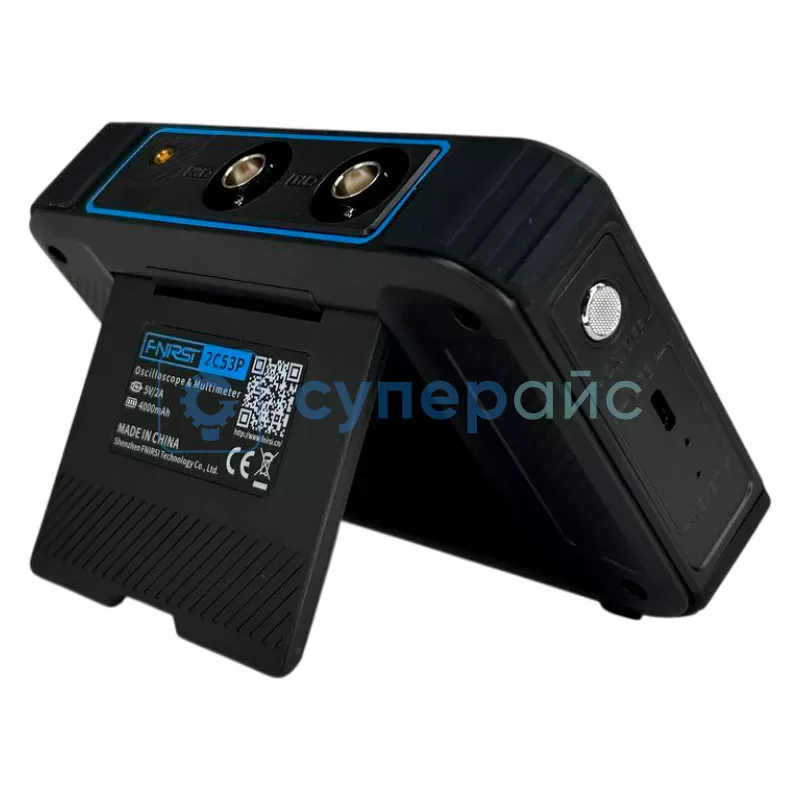

Планшетный формат устройства экономит место на рабочем столе в лаборатории или мастерской. Встроенная батарея на 4000 мАч обеспечивает автономную работу.
Часто задаваемые вопросы
Чем портативный осциллограф отличается от настольного?
Портативный осциллограф работает от аккумулятора и помещается в руку, поэтому его берут на выезд и в тесные места. Настольный даёт больший экран и стабильное питание от сети, но привязан к рабочему столу. Для мобильной работы выбирают компактную автономную модель.
Что показывает осциллограф?
Осциллограф показывает форму сигнала во времени: как меняется напряжение. Это позволяет видеть помехи, искажения и короткие импульсы, которые мультиметр пропускает. Для поиска неисправностей в электронике важно наблюдать поведение сигнала, а не одно усреднённое значение.
Подойдёт ли прибор для учёбы?
Портативный осциллограф удобен для учёбы: он мобилен, автономен и наглядно показывает работу с сигналами. Студенты осваивают форму импульсов и настройку запуска где угодно. Для стационарного класса берут настольный вариант, для личной практики хватает компактной модели.
Зачем нужна настройка запуска?
Запуск привязывает изображение к моменту, когда сигнал пересекает заданный уровень, и стабилизирует картинку на экране. Без правильной синхронизации волна убегает и читать её сложно. Настройка запуска по фронту и уровню - основа устойчивого и понятного изображения сигнала.
Документация и ПО FNIRSI 2C53P
Название
Язык
Версия
Размер и тип
Прошивка для осциллографа FNIRSI 2C53P
Язык:
Английский
Версия:
1.14
Размер и тип:
444 КБ,
ZIP
ZIP
Руководство пользователя для осциллографа FNIRSI 2C53P
Язык:
Русский
Размер и тип:
2 МБ,
PDF
Отзывы FNIRSI 2C53P
Xe-xe
27.06.2024 05:55:22
Прибор довольно неплохой. К управлению привыкаешь быстро. Прямоугольный сигнал различим до частоты сигнала 16 - 17 МГц (в двуканальном режиме, что примерно одинаково с 2512G, но надо использовать хорошие зонды, а не прилагаемые в комплекте). К сожалению, осциллограф имеет недостаток - не "умеет" правильно определять частоту сигнала на первом канале, а второй канал определяет очень хорошо (прошивка 1.7.1.5). Частота входного синусоидального (как, впрочем, и других) сигнала определяется встроенным частотометром до 61-63 МГц. Встроенный генератор сигналов тоже неплох, амплитуда выходного сигнала настраивается, в отличие от того же 2512G (к которому надо "мастерить" какие-либо потенциометры). Мультиметр, в основном, тоже хорош, но имеет и недостатки - довольно сильно занижает показания измерений ёмкостей. Вольтметр, измерение сопротивлений, измерение температуры внешней термопарой (которой в комлекте нет) имеют отличную точность измерений.
SUPEREYES.RU
27.06.2024 06:34:37
Xe-xe
Прибор довольно неплохой. К управлению привыкаешь быстро. Прямоугольный сигнал различим до частоты сигнала 16 - 17 МГц (в двуканальном режиме, что примерно одинаково с 2512G, но надо использовать хорошие зонды, а не прилагаемые в комплекте). К сожалению, осциллограф имеет недостаток - не "умеет" правильно определять частоту сигнала на первом канале, а второй канал определяет очень хорошо (прошивка 1.7.1.5). Частота входного синусоидального (как, впрочем, и других) сигнала определяется встроенным частотометром до 61-63 МГц. Встроенный генератор сигналов тоже неплох, амплитуда выходного сигнала настраивается, в отличие от того же 2512G (к которому надо "мастерить" какие-либо потенциометры). Мультиметр, в основном, тоже хорош, но имеет и недостатки - довольно сильно занижает показания измерений ёмкостей. Вольтметр, измерение сопротивлений, измерение температуры внешней термопарой (которой в комлекте нет) имеют отличную точность измерений.
Прибор довольно неплохой. К управлению привыкаешь быстро. Прямоугольный сигнал различим до частоты сигнала 16 - 17 МГц (в двуканальном режиме, что примерно одинаково с 2512G, но надо использовать хорошие зонды, а не прилагаемые в комплекте). К сожалению, осциллограф имеет недостаток - не "умеет" правильно определять частоту сигнала на первом канале, а второй канал определяет очень хорошо (прошивка 1.7.1.5). Частота входного синусоидального (как, впрочем, и других) сигнала определяется встроенным частотометром до 61-63 МГц. Встроенный генератор сигналов тоже неплох, амплитуда выходного сигнала настраивается, в отличие от того же 2512G (к которому надо "мастерить" какие-либо потенциометры). Мультиметр, в основном, тоже хорош, но имеет и недостатки - довольно сильно занижает показания измерений ёмкостей. Вольтметр, измерение сопротивлений, измерение температуры внешней термопарой (которой в комлекте нет) имеют отличную точность измерений.
Здравствуйте!
Спасибо за ваш отзыв! Мы рады, что вы отметили удобство управления и хорошие характеристики встроенного генератора сигналов.
Мы передадим ваши замечания о некорректном определении частоты сигнала на первом канале и комментарии относительно встроенного мультиметра производителю для возможного улучшения и повышения точности.
Мы ценим вашу обратную связь и надеемся, что в дальнейшем наш продукт будет соответствовать вашим ожиданиям полностью.
С уважением, Администрация магазина Суперайс
