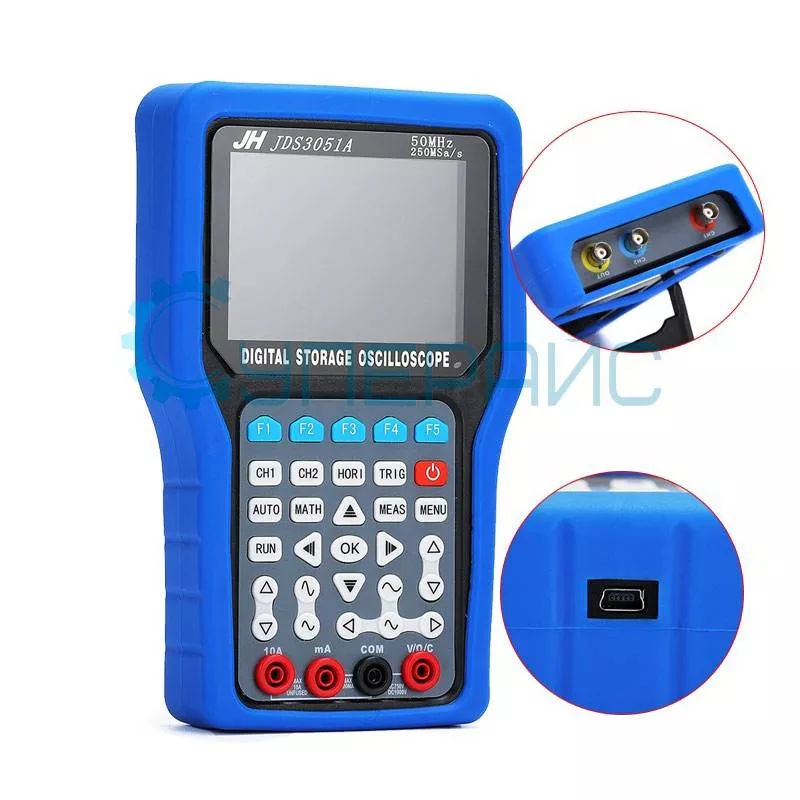

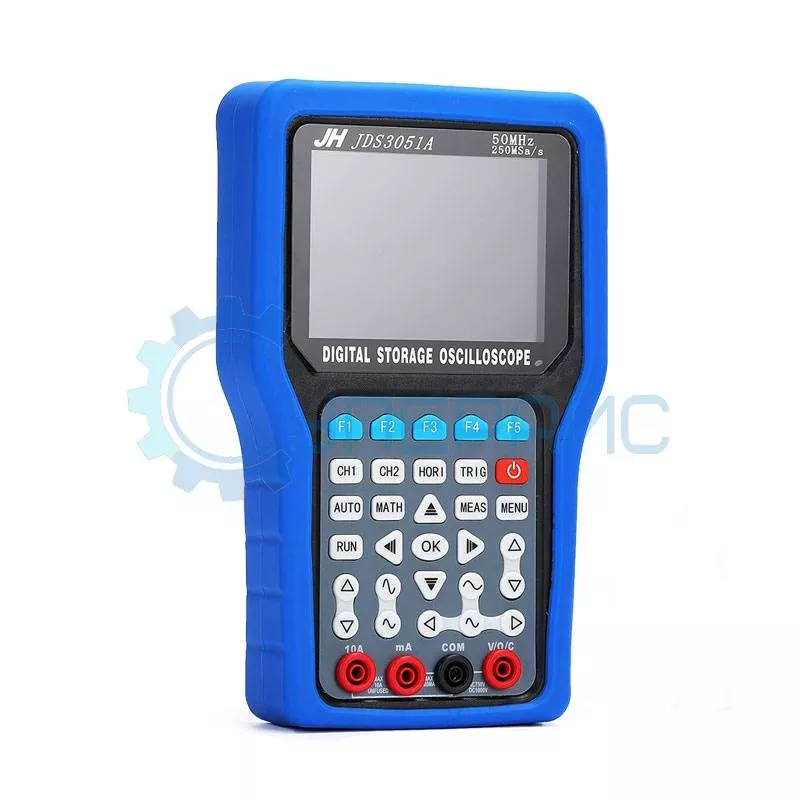

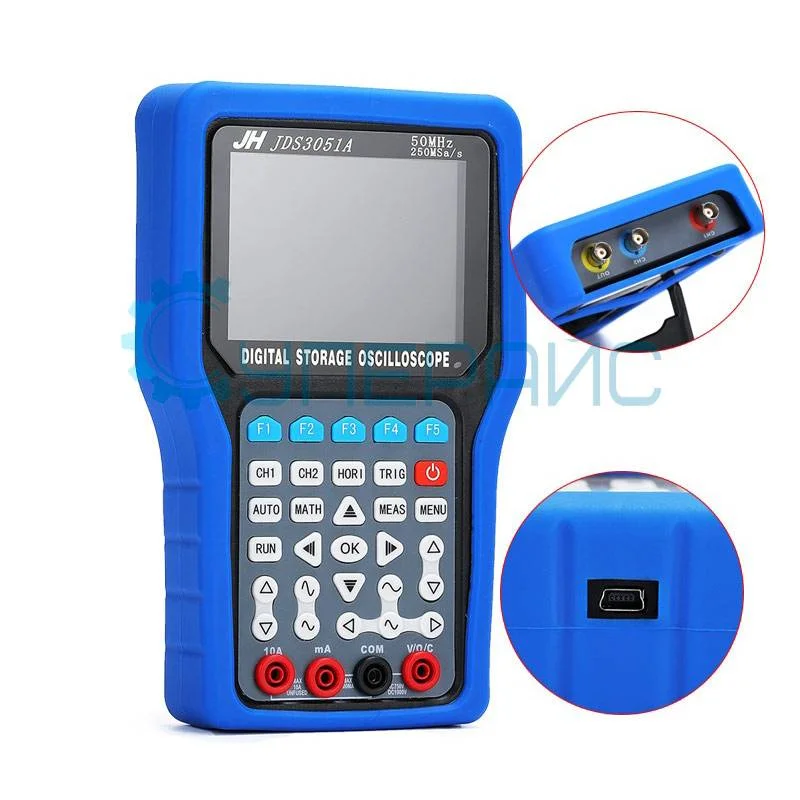

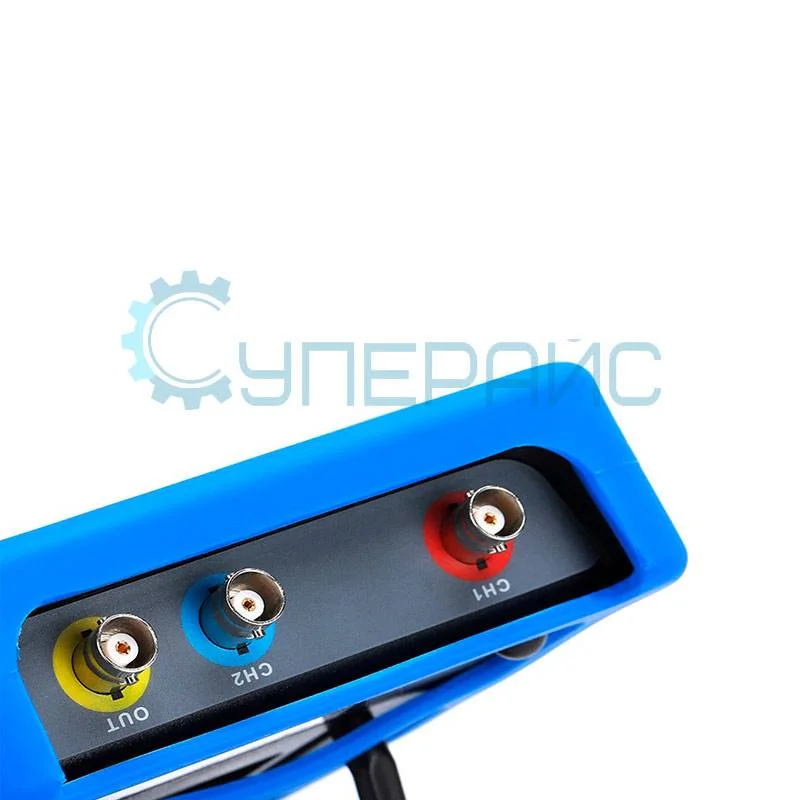

Портативный осциллограф JINHAN JDS3051A
Артикул (код товара): 6096
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
18 670 ₽
18 670 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
6096
Модель (серия)
JDS3051A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINHAN JDS3051A
Общие данные
Артикул (код товара)
6096
Производитель (бренд)
Модель (серия)
JDS3051A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Самописец
Мультиметр
Самописец
Декодирование сигналов шин
Нет
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
micro USB
RS-232
micro USB
RS-232
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JINHAN JDS3051A
Технические характеристики JINHAN JDS3051А
| Количество каналов | 1 (цифровой + аналоговый) |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Глубина записи | 16 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х), 4000 В (100 Х) |
| Горизонтальная система | |
| Чувствительность |
10 нс - 50 мс 1, 2, 5 шаг 100 мс - 5 с |
| Вертикальная система | |
| Входной диапазон |
10 мВ - 5 В (1 Х) 100 мВ - 50 В (10 Х) 1 В - 500 В (100 Х) |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | пиковое значение, рабочий цикл, частота, период, максимум, минимум, среднее значение, среднеквадратичное значение (поддержка 50 Гц - 60 МГц) |
| Курсорные измерения | поддержка курсоров времени и напряжения |
| Режим отображения | Y-T |
| Мультиметр | |
| Полная шкала | 6000 отсчетов |
| Напряжение постоянного тока | 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 1000 В |
| Напряжение переменного тока | 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 750 В |
| Постоянный и переменный ток |
60,00 мА / 600,0 мА 6,000 А / 10,00 А |
| Сопротивление | 600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6,000 МОм, 60,00 МОм |
| Емкость | 40,00 нФ, 400,0 нФ, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ, 4000 мкФ (удерживайте 30 секунд после использования этой функции) |
| Диод | 0 - 2,0 В |
| Обнаружение | в 600 Ом обнаружения предачи, зуммер меньше 30 |
| Генератор сигналов | |
| Частота |
синусоидальная (1 Гц - 20 МГц) прямоугольная волна (1 Гц - 5 МГц) треугольная волна |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 100 мВ - 4 В |
| Смещение | ± (0 - 2 В) |
| Последовательный порт | |
| Скорость передачи данных | 115200 - 1200 |
| Биты данных | 8, 9 |
| Четность бит | нет, четное, нечетное |
| Стоп бит | 1, 0.5, 2, 1.5 |
| Формат Hex | 10, 16 |
| Регистратор | |
| Временной диапазон | 100 мс - 5 с |
| Время записи | запись группы сигналов каждую секунду |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 4.5 дюймов, 400 x 272 точек, 16 бит |
| Интерфейс | microUSB |
| Цвет | черный / голубой |
| Материал | АБС - пластик |
| Габариты изделия | 195 х 99 х 39 мм |
| Габариты упаковки | 290 х 240 х 80 мм |
| Вес нетто | 650 г |
| Вес брутто | 1,35 кг |

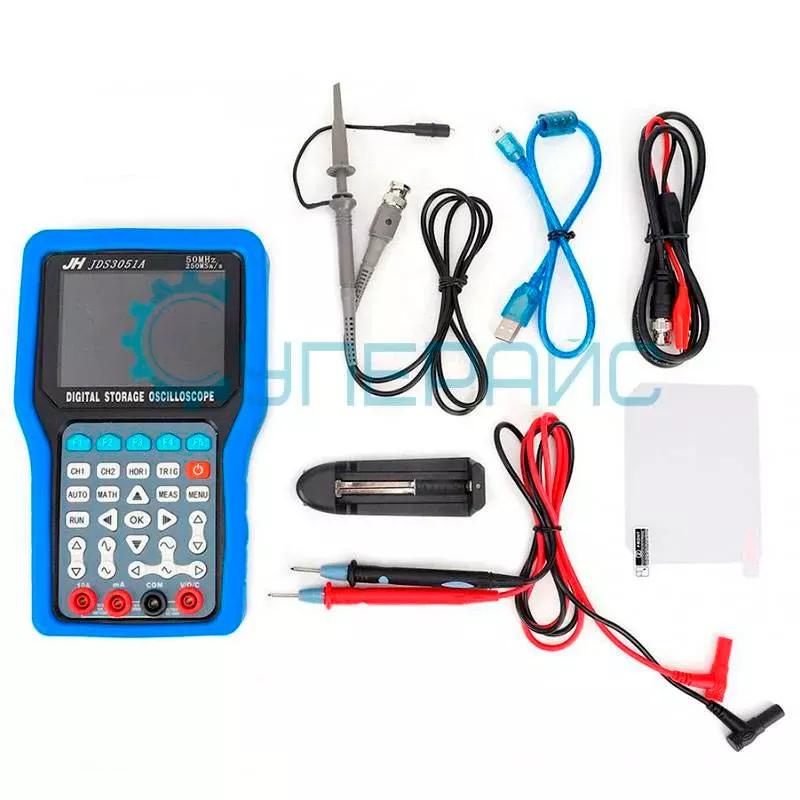

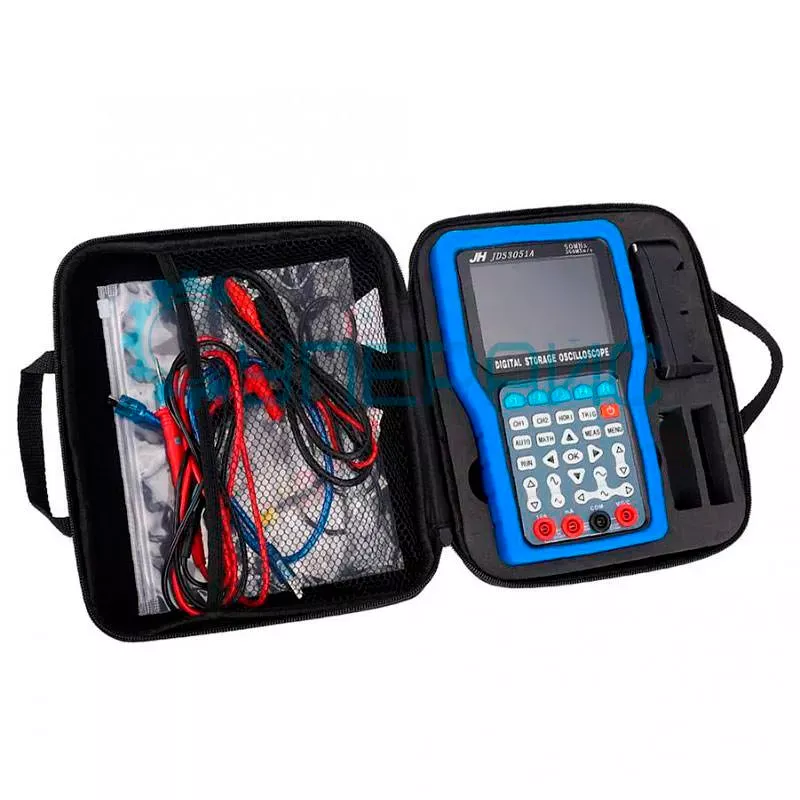

| Комплектация | осциллограф JINHAN JDS3051А - 1 шт |
|
|
чехол для хранения - 1 шт щуп для осциллографа - 1 шт кабель microUSB - 1 шт зарядное устройство - 1 шт тестовые провода - 2 шт BNC-кабель - 1 комплект защитная пленка - 1 шт |
Документация и ПО JINHAN JDS3051A
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов JINHAN модели JDS3051A, JDS3072E, JDS3082A
Язык:
Русский
Размер и тип:
821 КБ,
pdf
