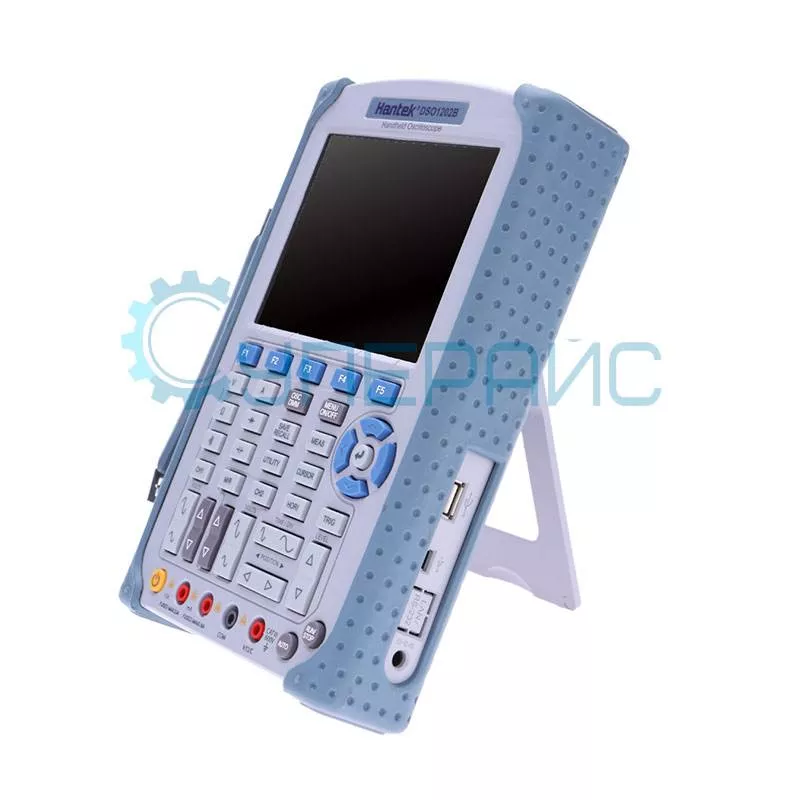

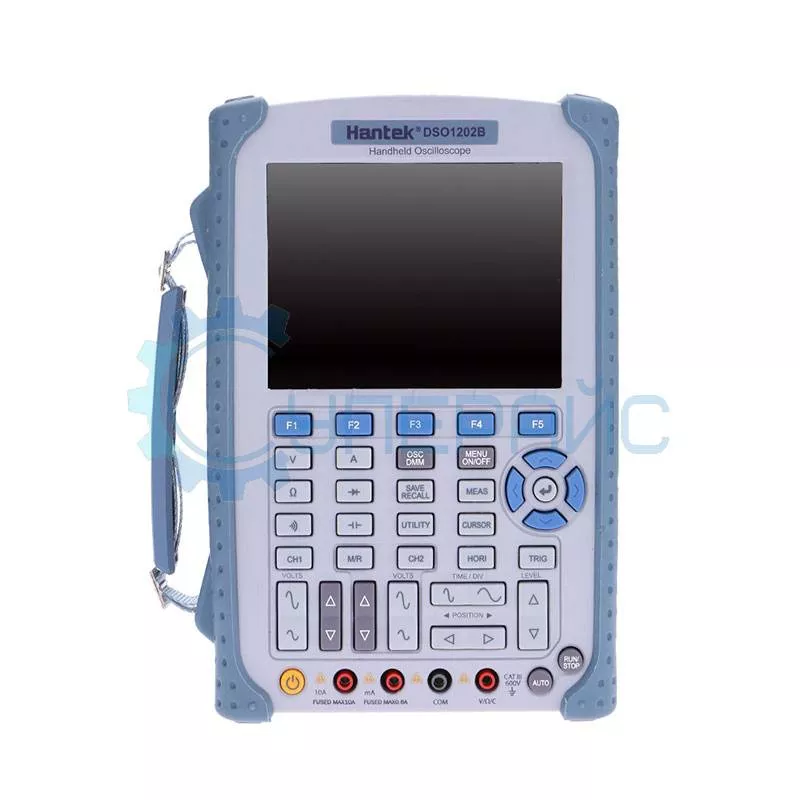

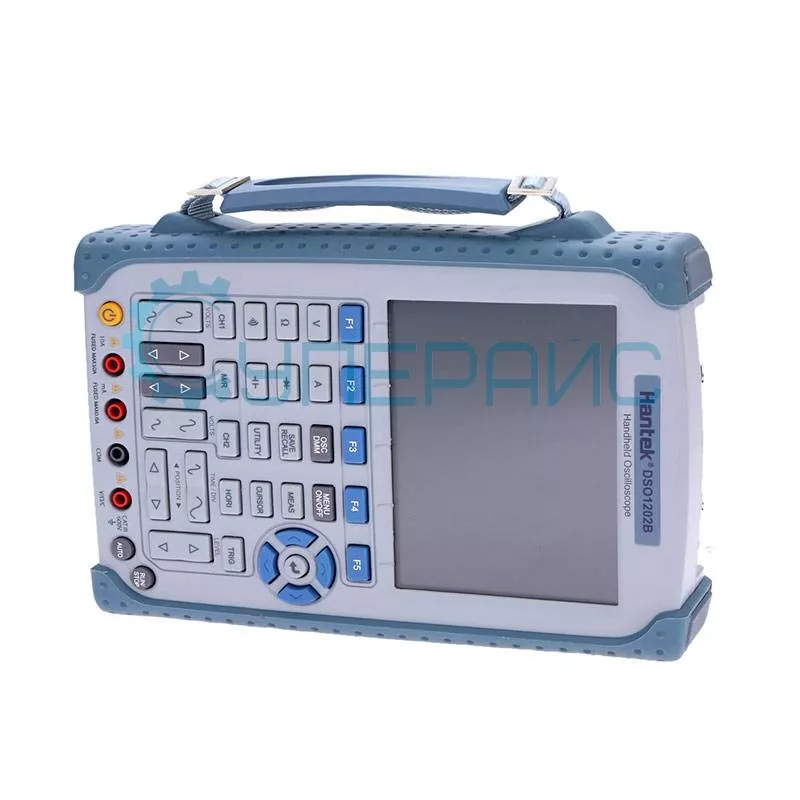

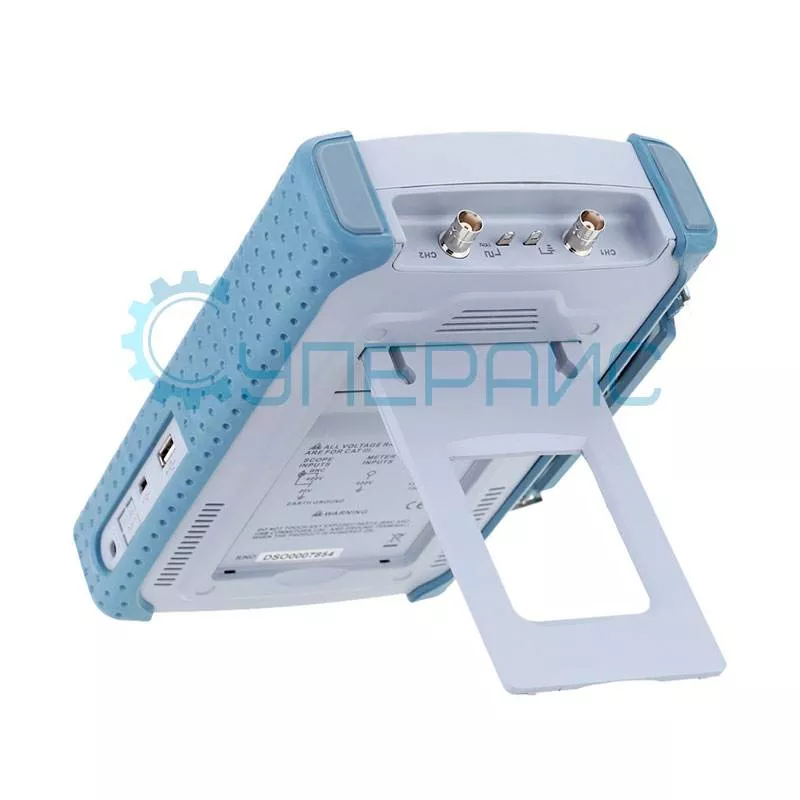

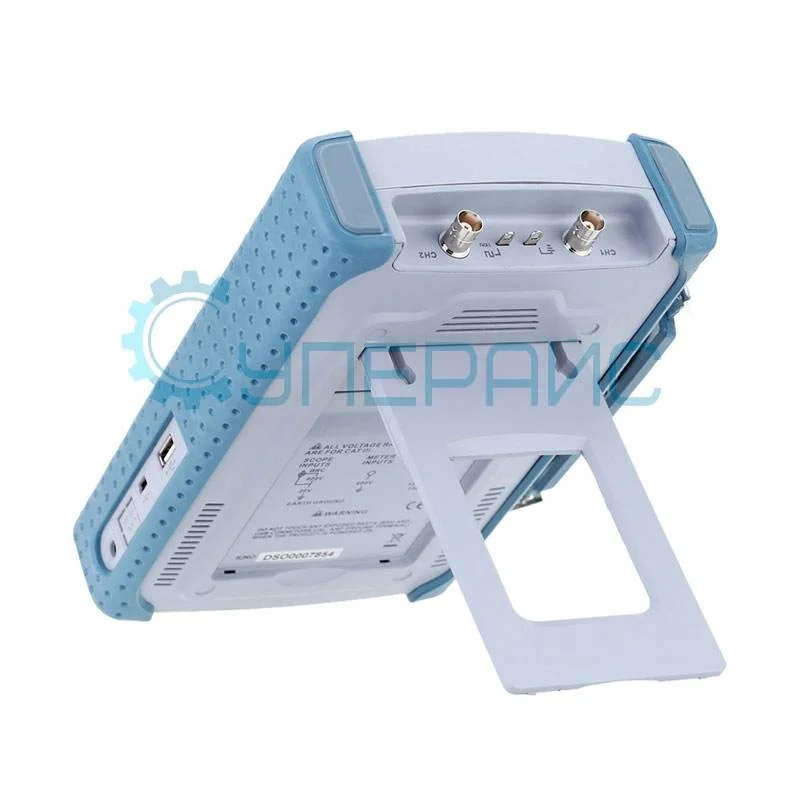

Переносной осциллограф-мультиметр Hantek DSO1202S
125 479 ₽
125 479 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6305
Модель (серия)
DSO1202S
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO1202S
Общие данные
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
Нет
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Hantek DSO1202S
ВНИМАНИЕ! Производство переносного осциллографа-мультиметра Hantek DSO1202S ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Портативный осциллограф Hantek DSO8202E
Технические характеристики Hantek DSO1202S
| Серия | DSO1000S |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Гальваническая развязка | есть |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
1 Мб в одноканальном режима 512 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 40 с / дел, 2, 4, 8 шаг |
| Диапазон смещения | 2 нс / дел - 10 с / дел |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / дел ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел на входе BNC |
| Время нарастания | <1.8 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел, ± 50 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 5 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 В / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
| Чувствительность триггера | DC CH1: 1,5 дел 10 МГц - 100 МГц |
| DC CH2: 2 дел 100 МГц и выше | |
| AC: ниже 10 Гц | |
| ВЧ: выше 80 кГц | |
| НЧ: ниже 150 кГц | |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота Взаимное значение △ T в Гц (1 / ΔT) |
| Автоматическое измерение | Частота, период, среднее значение, от пика к пику, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительный импульс, отрицательный импульс |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 В AC, 800 В DC |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Режимы тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
| Напряжение постоянного и переменного тока | 60.00 мВ, 600.0 мВ, 3.000 В, 60.00 В, 600.0 В, 800 В, с точностью ± 1%, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Постоянный и переменный ток |
60.00 мА с точностью ± 1,5%, разрешением 10 мкА 600.0 мА с точностью ± 1%, разрешением 100 мкА 6.000 мА, 10.00 А с точностью ± 1,5%, разрешением 1 мА, 10 мА |
| Сопротивление |
6.000 К, 60.00 К, 600.0 К, 6.000 М с точностью ± 1%, разрешением 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм 60.00 М с точностью ± 1,5%, разрешением 10 кОм |
| Емкость |
40.00 нФ, 400.0 нФ, 4.000 нФ, 40.00 мкФ, 400.0 мкФ с точностью ± 1%, разрешением 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ Внимание: наименьшее значение емкости, которое можно измерить, составляет 5 нФ |
| Диод | 0 - 2.0 В |
| Вкл-выкл тест | < 30 Ом |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
| Питание | 100-240 В, 50-60 Гц, AC: 9 В, 2 А; DC: 8.5-15 В, 2 А, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 245 мм х 163 мм х 52 мм |
| Вес нетто | 1,3 кг |

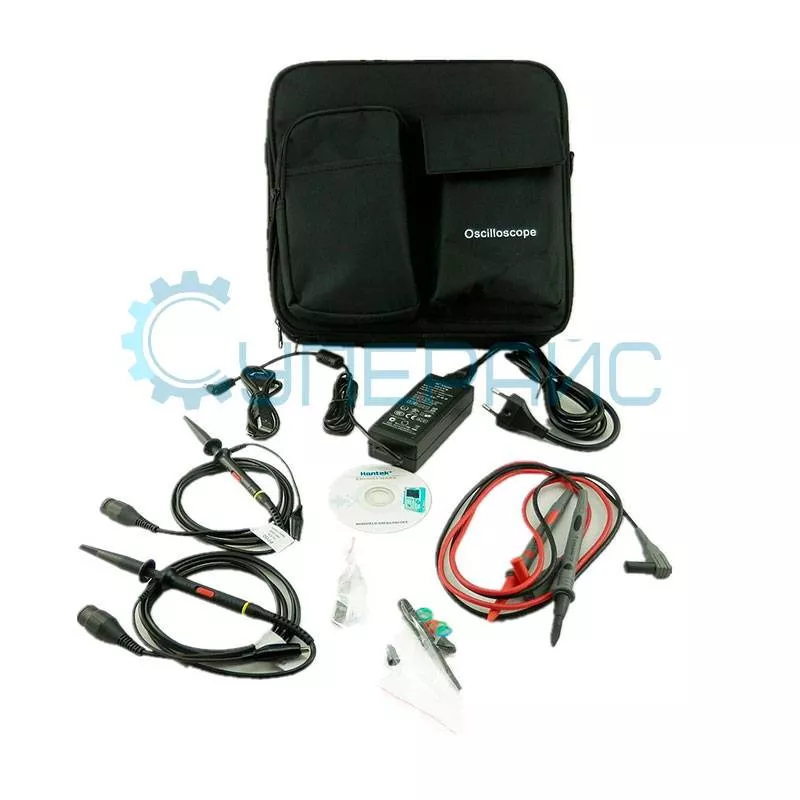

| Комплектация | портативный осциллограф Hantek DSO1202S - 1 шт |
|
щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт |
|
Документация и ПО Hantek DSO1202S
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации переносного осциллографа-мультиметра Hantek DSO1202S серии DSO1000S
Язык:
Английский
Размер и тип:
1.15 МБ,
PDF
Прошивка для переносного осциллографа-мультиметра Hantek DSO1202S
Язык:
Английский
Размер и тип:
3.08 МБ,
ZIP
ZIP
Программное обеспечение для переносного осциллографа-мультиметра Hantek DSO1202S
Язык:
Английский
Размер и тип:
7.38 МБ,
ZIP
ZIP
Драйвер для переносного осциллографа-мультиметра Hantek DSO1202S
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
