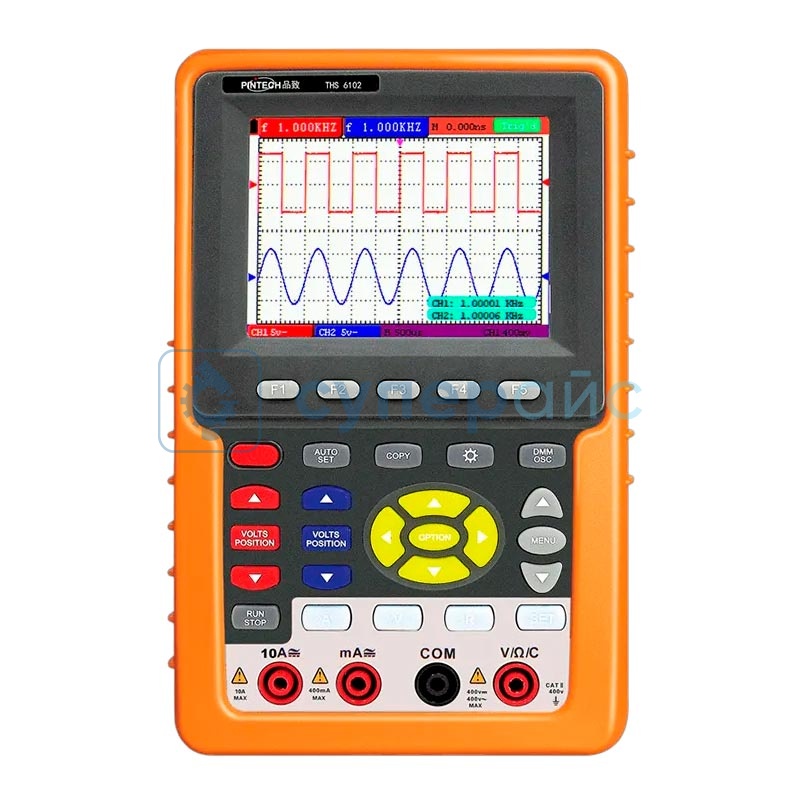

Цифровой осциллограф PINTECH THS 6102
95 699 ₽
95 699 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
39606
Модель (серия)
THS 6102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH THS 6102
Общие данные
Артикул (код товара)
39606
Производитель (бренд)
Модель (серия)
THS 6102
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Вертикальная система
Описание PINTECH THS 6102
Технические характеристики PINTECH THS 6102
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Количество каналов | 2 |
| Время нарастания | ≤ 3,5 нс |
| Глубина памяти | до 6 Кб на канал |
| Изоляция каналов | есть (входы осциллографа и мультиметра гальванически развязаны) |
| Точность измерения временного интервала (ΔT) |
одиночный: ±(1 интервал дискретизации + 100 ppm x показание + 0,6 нс) > 16 средних значений: ±(1 интервал дискретизации + 100 ppm x показание + 0,4 нс) |
| Входная связь | AC, DC, заземление |
| Входное сопротивление | 1 МОм ±2 %, ~15 пФ ± 5 пФ |
| Диапазон развертки | 5 нс/дел - 100 с/дел, шаг 1-2-5 |
| Вертикальная чувствительность | 5 мВ/дел - 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 400 В (DC + AC пик), при входном сопротивлении 1 МОм и с учетом затухания пробника 10:1 |
| Тип запуска |
по фронту (нарастающий, спадающий) по видеосигналу (строка, поле, четное/нечетное поле) чередующийся |
| Режимы запуска | авто, нормальный, одиночный |
| Точность усиления по DC | ±3 % |
| Автоматические измерения | пик-пик, среднее, среднеквадратичное, частота, период, максимальное, минимальное, верхнее значение, нижнее значение, амплитуда, выброс, предвыброс, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительная скважность, отрицательная скважность, задержка A→B |
| Математические операции | сложение, вычитание, умножение, деление, инверсия, БПФ (FFT) |
| Память | до 4 осциллограмм |
| Фигуры Лиссажу |
полоса пропускания: полная фазовый сдвиг: ±3° |
| Курсорные измерения | разность напряжений (ΔV), разность времени (ΔT) |
| Функция копирования на USB-накопитель | поддерживается, можно подключить для хранения |
| Параметры мультиметра | |
| Входное сопротивление | 10 МОм |
| Напряжение DC | 400 мВ / 4 / 40 / 400 / 1000 В, точность: ±(1 % + 2) |
| Напряжение AC |
4 / 40 / 400 В, точность: ±(1 % + 3) 750 В, точность: ±(2 % + 3) частотный диапазон: 40 - 400 Гц |
| Ток DC |
40 / 400 мА, точность: ±(1,5 % + 1) 10 А, точность: ±(3 % + 3) |
| Ток AC |
40 мА, точность: ±(1,5 % + 3) 400 мА, точность: ±(2 % + 1) 10 А, точность: ±(5 % + 3) |
| Сопротивление |
400 Ом, точность: ±(1 % + 3) 4 кОм - 4 МОм, точность: ±(1 % + 1) 40 МОм, точность: ±(1,5 % + 3) |
| Емкость | 51,2 нФ - 100 мкФ, точность: ±(3 % + 3) |
| Тест диодов | 0 - 1,5 В |
| Прозвонка цепи | < 50 Ом (± 30 Ом) |
| Общие характеристики | |
| Дисплей | 3,7-дюймовый цветной TFT, 4000 отсчетов (3¾ разряда) |
| Питание | литий-ионный аккумулятор 7,4 В, 3500 мАч |
| Интерфейс | USB |
| Рабочая температура | 0 - 40 °C |
| Рабочая влажность | 0 - 90 % |
| Габариты | 180 х 113 х 40 мм |
| Вес | 645 г (основной блок) |
| Комплектация |
осциллограф PINTECH THS 6102 – 1 шт щуп осциллографа – 1 шт щупы для мультиметра – 1 пара адаптер питания – 1 шт кабель питания – 1 шт USB-кабель – 1 шт USB OTG-адаптер – 1 шт модуль для измерения емкости – 1 шт CD-диск с ПО – 1 шт инструмент для калибровки – 1 шт руководство по эксплуатации – 1 шт |
Документация и ПО PINTECH THS 6102
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации осциллографа PINTECH THS 6102
Язык:
Китайский
Размер и тип:
859,67 КБ,
pdf
