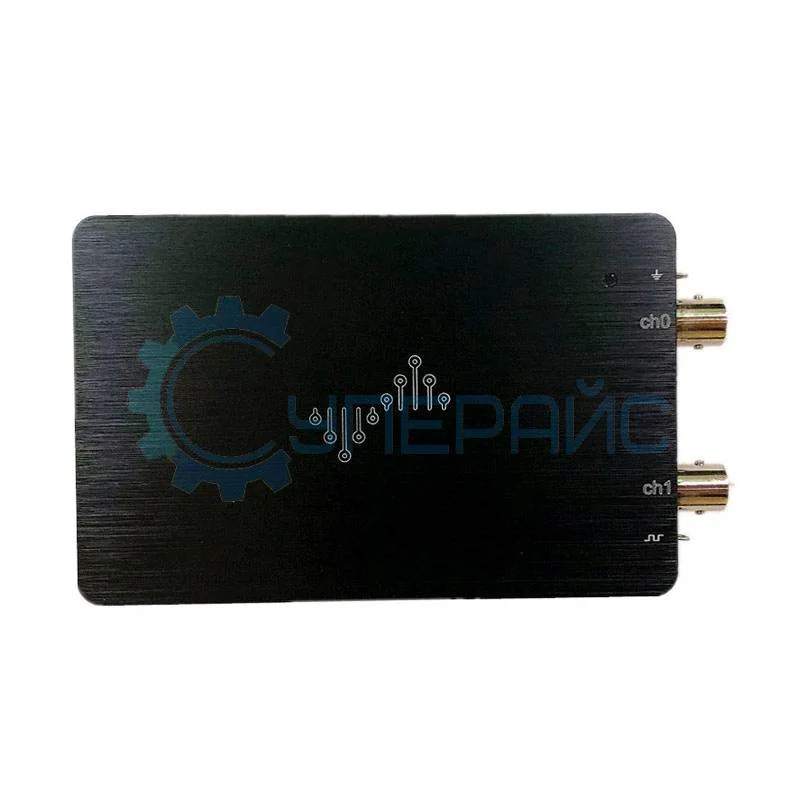

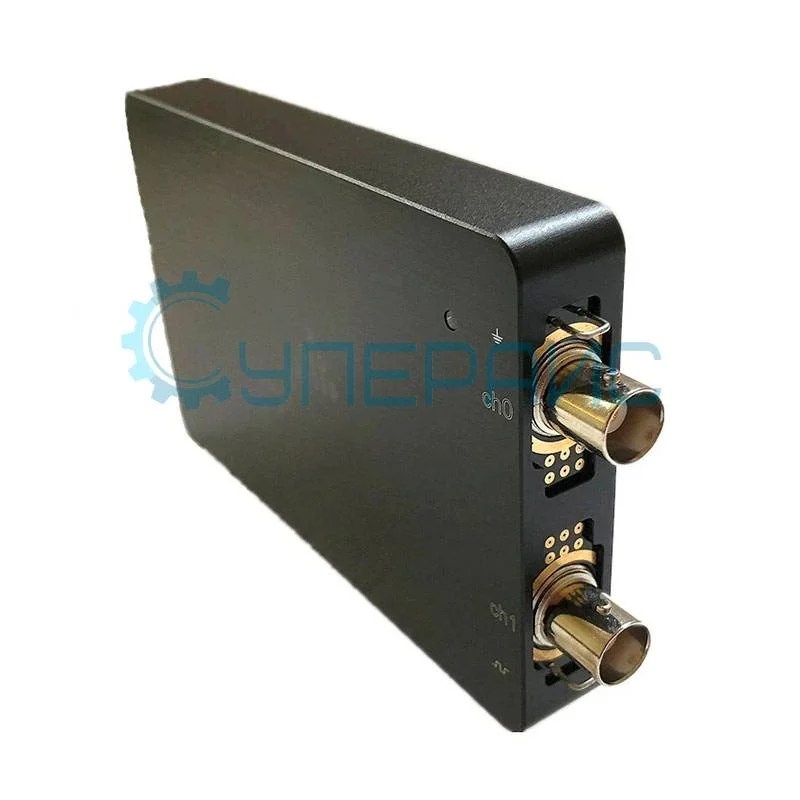

Карманный USB осциллограф DreamSourceLab DSCope U2B20
17 690 ₽
17 690 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6703
Модель (серия)
U2B20
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор DreamSourceLab в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DreamSourceLab U2B20
Общие данные
Артикул (код товара)
6703
Производитель (бренд)
Модель (серия)
U2B20
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
100 В (постоянный + переменный ток)
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм
Входная ёмкость
18 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел – 2 В/дел
Точность усиления постоянного тока
±6%
Точность вертикального смещения
±5 делений
Система синхронизации
Базовые типы триггера
Edge
Источник триггера
CH0, CH1
Чувствительность триггера по фронту
0 – 0.625 вертикальное разделение
Диапазон удержания триггера
1 мкс – 10 с
Горизонтальная система
Горизонтальная развёртка
10 нс/дел – 100 мс/дел
Система измерения
Автоматические измерения
частота, период, Vmax, Vmin, Vpp, Vrms, Vmean
Курсорные измерения
частота, период, рабочий цикл, амплитуда
Математические операции
FFT (1–8 КБ)
Встроенные функции и опции
Встроенные опции

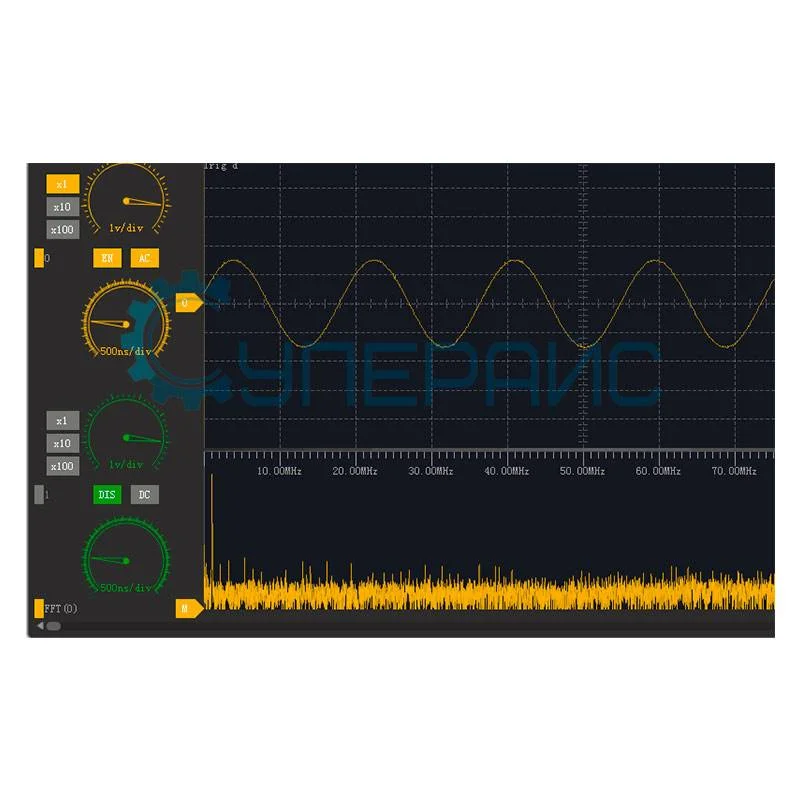

Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики

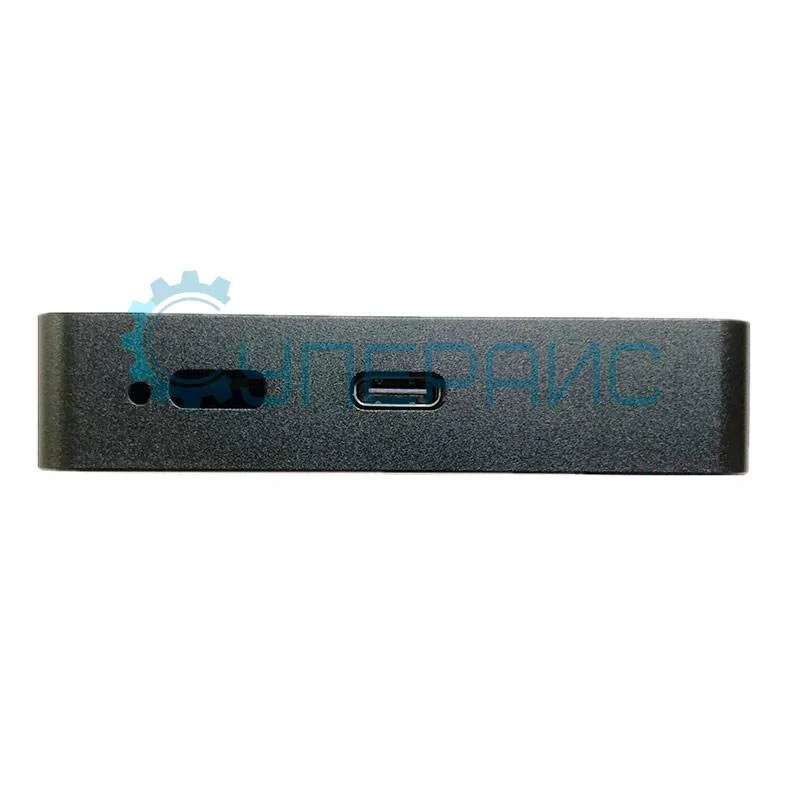

ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Габариты и вес
Габариты прибора
103 x 74 x 13 мм
Вес нетто, кг
0,373

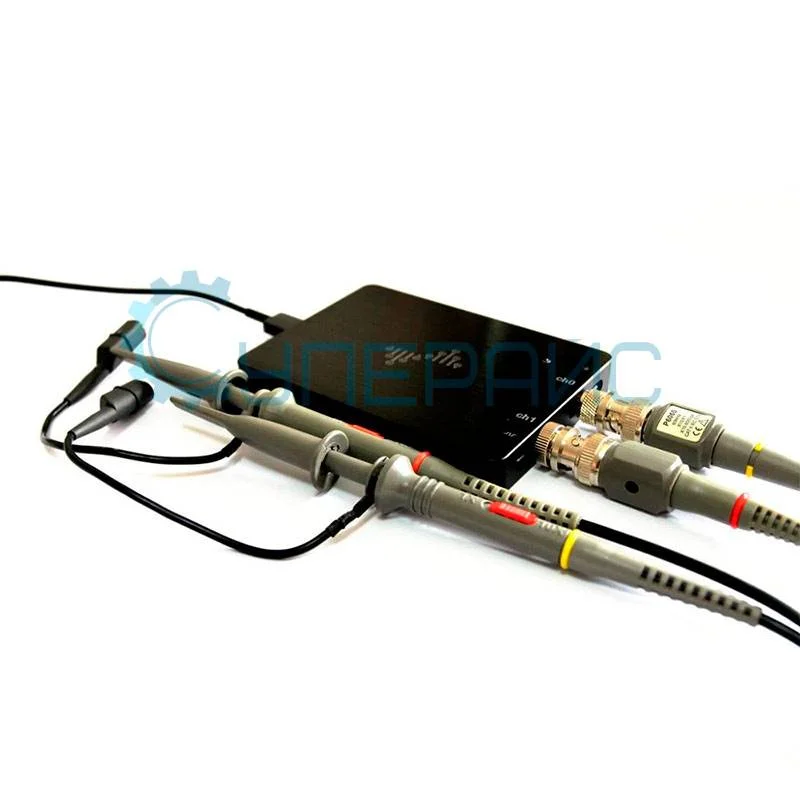

Комплектация
Комплектация
USB осциллограф DreamSourceLab DSCope C20 - 1 шт
щупы для осциллографа - 2 шт
USB кабель - 1 шт
щупы для осциллографа - 2 шт
USB кабель - 1 шт
Описание DreamSourceLab U2B20
ВНИМАНИЕ! Производство карманного USB осциллографа DreamSourceLab DSCope U2B20 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой USB осциллограф DreamSourceLab DSCope U2P20
Часто задаваемые вопросы
Нужен ли компьютер для DScope C20?
Да, USB-осциллограф работает в паре с ПК: сигнал идёт через USB, а форма выводится в программе. Отдельного экрана у прибора нет, картинку и измерения показывает софт. Зато вы получаете большой дисплей ноутбука и удобную запись осциллограмм.
Чем USB-осциллограф лучше ручного?
USB-модель опирается на экран компьютера, поэтому даёт крупную картинку, точные курсорные измерения и хранение захватов. Ручной прибор автономен, но экран у него мелкий. Для отладки за столом USB-вариант удобнее, а в поле выигрывает портативный.
Что влияет на точность прорисовки сигнала?
Главное - частота дискретизации и полоса пропускания. Первая отвечает за детализацию быстрых фронтов, вторая - за предельную частоту сигнала без искажений. Оба параметра берут с запасом относительно тех процессов, которые собираетесь смотреть, иначе картинка сгладится.
Для каких задач подойдёт прибор?
USB-осциллограф удобен для разработки и ремонта плат, отладки микроконтроллеров, проверки питания и цифровых шин. Он ловит помехи и показывает форму сигнала в динамике. Записанные осциллограммы потом можно спокойно разобрать в программе на большом экране.
Документация и ПО DreamSourceLab U2B20
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации программного обеспечения для USB осциллографа DreamSourceLab DSCope C20
Язык:
Английский
Размер и тип:
1.22 МБ,
PDF
Программное обеспечение для операционной системы MacOs для USB осциллографа DreamSourceLab DSCope C20
Язык:
Английский
Размер и тип:
34.3 МБ,
RAR
RAR
Программное обеспечение для операционной системы Linux для USB осциллографа DreamSourceLab DSCope C20
Язык:
Английский
Размер и тип:
2.15 МБ,
RAR
RAR
Программное обеспечение для операционной системы Windows для USB осциллографа DreamSourceLab DSCope C20
Язык:
Английский
Размер и тип:
39.3 МБ,
RAR
RAR
