Двухканальный цифровой USB осциллограф LOTO OSC2002F
Артикул (код товара): 10030
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
19 260 ₽
19 260 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
10030
Модель (серия)
OSC2002F
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC2002F
Общие данные
Артикул (код товара)
10030
Производитель (бренд)
Модель (серия)
OSC2002F
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание LOTO Instruments OSC2002F
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC2002F
| Характеристики USB осциллографа | |||
|
Количество каналов |
2 | ||
|
Полоса пропускания |
50 МГц |
||
|
Частота дискретизации |
1 ГВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х | ||
|
Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
||
| Горизонтальная система | |||
| Интерполяция | линейная или sin(x) / x | ||
|
Коэффициент развёртки |
5 нс / дел - 60 с / дел, в 32 диапазонах | ||
|
Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 - 13 бит | ||
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел | ||
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах | ||
|
Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
||
| Система синхронизации | |||
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса | ||
| Режим триггера | нет, одиночный, автоматический, нормальный | ||
| Захват осциллограмм до записи | 1% - 99% от размера захвата осциллограмм | ||
| Система измерения | |||
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику | ||
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики | ||
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа | ||
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала | ||
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается | ||
| FFT | 1024 - 16 Кб | ||
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман | ||
| Математические функции | А + В, А - В, А * В, X -Y | ||
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков | ||
| Запись и воспроизведение формы сигналов | |||
| Формат файла | *.oscxxx | ||
| Глубина записи | 50 - 450 кадров | ||
| Размер файла | 6 Мб - 20 Гб | ||
| Регистратор данных | |||
| Интервал выборки | 1 сек - 1 ч | ||
| Длительность записи | 1 мин - 72 ч | ||
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. | ||
| Модуль логического анализатора | |||
| Количество каналов | 6 | ||
| Уровень | TTL | ||
| Низкое входное напряжение | 0 - 0,8 В | ||
| Высокое входное напряжение | 2 - 3,3 В | ||
| Модуль генератора сигналов | |||
| Количество каналов | 1 | ||
| Полоса пропускания | 13 МГц | ||
| Выходной сигнал | синусоидальный, треугольный, прямоугольный | ||
| Амплитудный диапазон | 0 - 4 В | ||
| Амплитудное разрешение | 50 мВ | ||
| Амплитудный шум | 40 мВ - 80 мВ | ||
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
||
| Диапазон смещения постоянного тока | 0 - 4 В | ||
| Разрешение смещения постоянного тока | 100 мВ | ||
| Автоматическая развертка частоты | с помощью поддержки ПО | ||
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg | ||
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% | ||
| Потребляемая мощность | 5 В, 248 - 279 мА | ||
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) | ||
| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG | ||
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI | ||
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима | ||
| Рабочая температура | от 0 ℃ до 40 ℃ | ||
| Температура хранения | от -20 ℃ до 60 ℃ | ||
| Габариты | 153 х 93 х 23 мм | ||
| Вес нетто | 210 г | ||

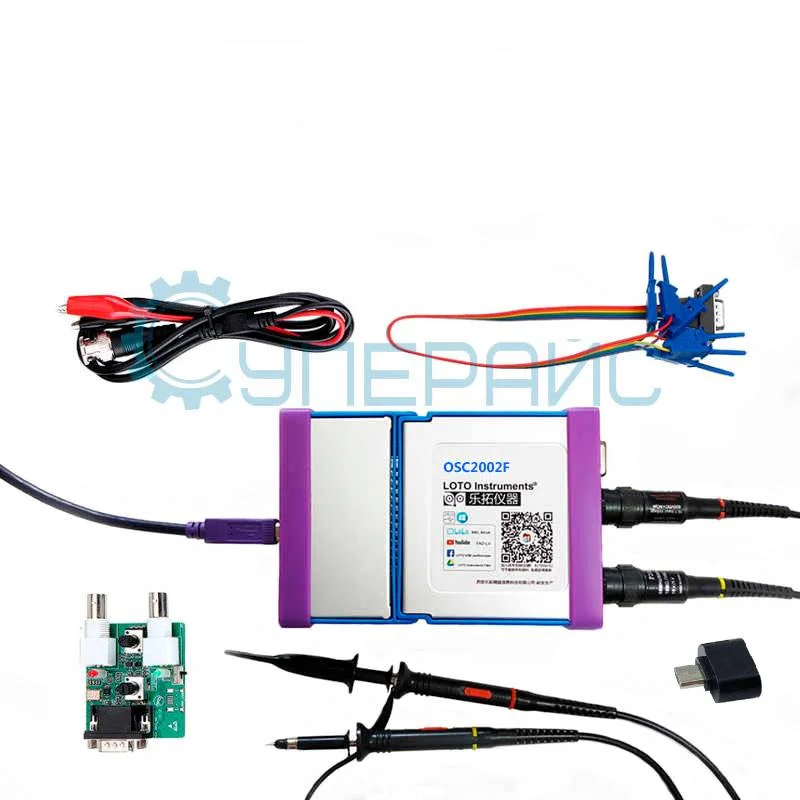

| Комплектация | USB осциллограф LOTO OSC2002F - 1 шт | ||
|
|

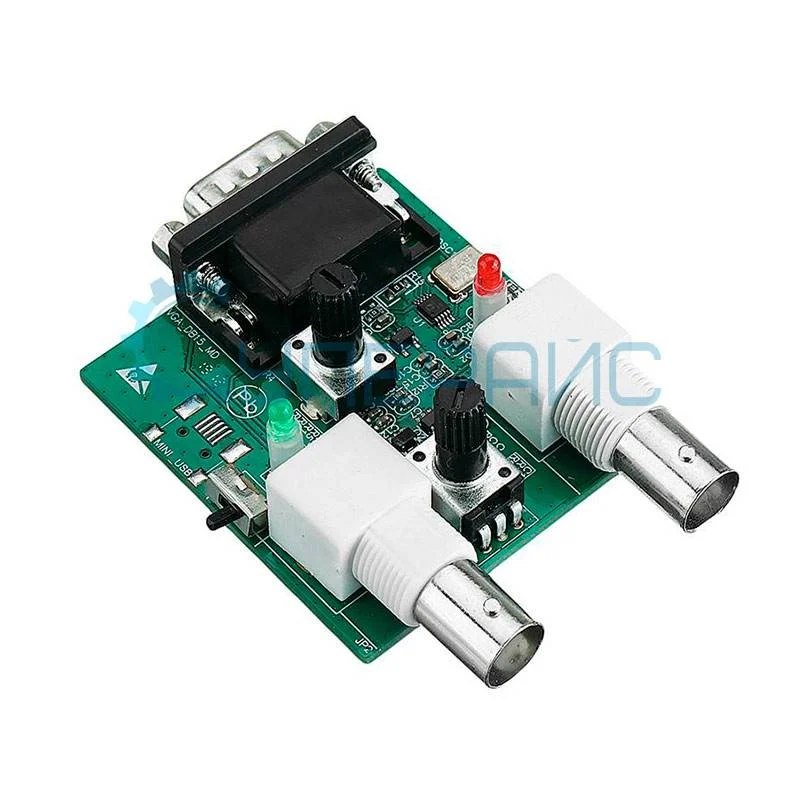

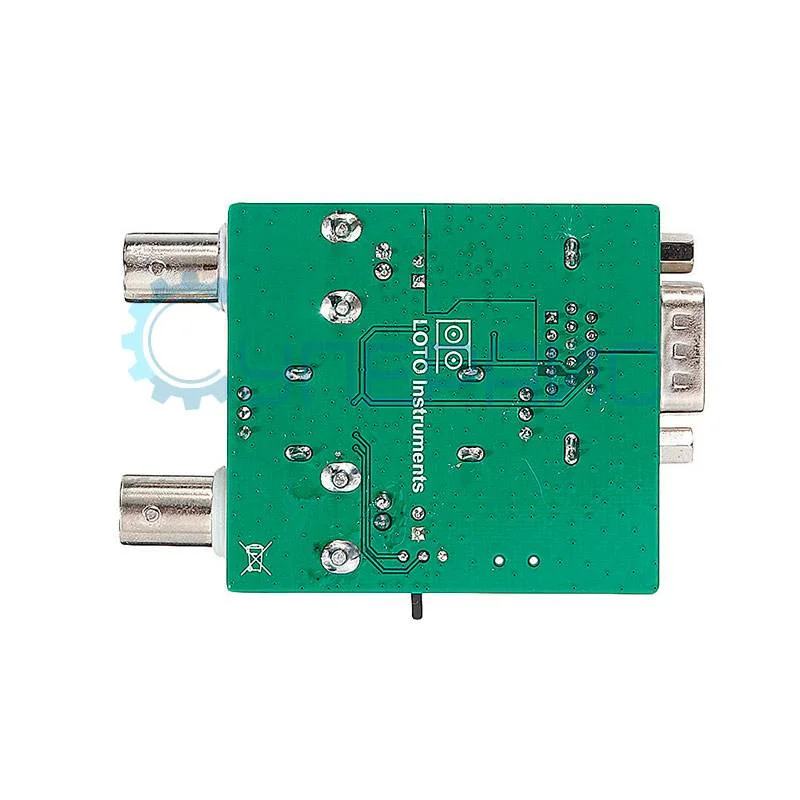

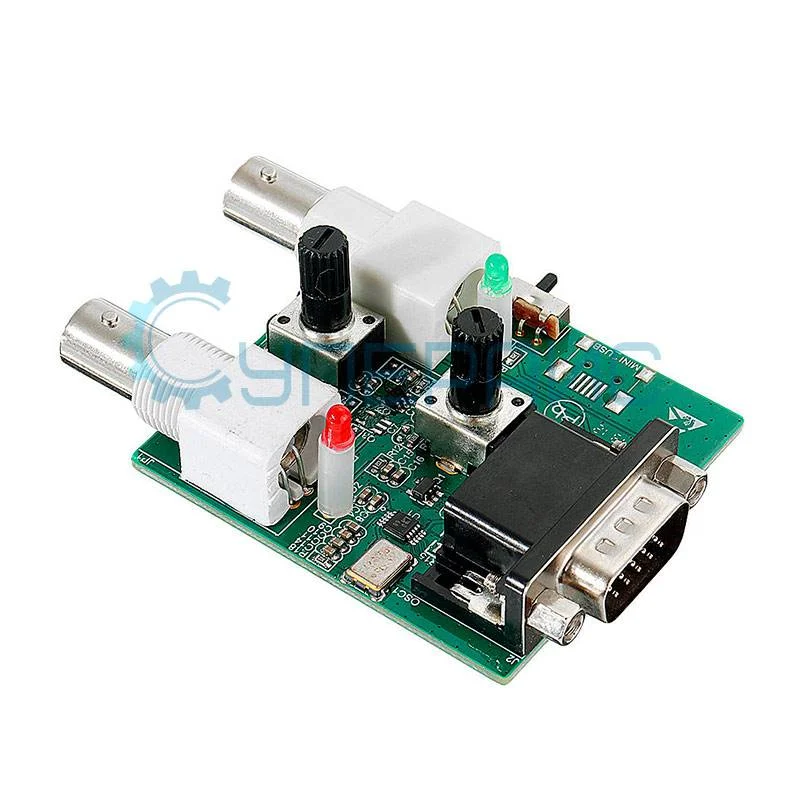

USB кабель - 1 шт щупы для осциллографа - 2 шт модуль логического анализатора - 1 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт OTG переходник micro USB - 1 шт |
||
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
||
Документация и ПО LOTO Instruments OSC2002F
Название
Язык
Версия
Размер и тип
Спецификация для двухканального USB осциллографа LOTO OSC2002F
Язык:
Английский
Версия:
15.0
Размер и тип:
1.46 МБ,
PDF
Инструкция по эксплуатации программного обеспечения двухканального USB осциллографа LOTO OSC2002F
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Мобильное приложение для двухканального USB осциллографа LOTO OSC2002F
Язык:
Английский
Размер и тип:
5.91 МБ,
RAR
RAR
Программное обеспечение для двухканального USB осциллографа LOTO OSC2002F
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Драйвер для двухканального USB осциллографа LOTO OSC2002F
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы LOTO Instruments OSC2002F
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10023
Модель (серия):
OSC2002X
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
6
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19810
Модель (серия):
VDS6102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
14489
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
829
Модель (серия):
6022BE
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
48
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
43036
Модель (серия):
IT3024
Производитель:
IVTTCR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-270
Макс. измеряемая температура, °C:
1300°С
Добавить в избранное
Артикул (код товара):
43058
Модель (серия):
IT7040
Производитель:
IVTTCR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-270
Макс. измеряемая температура, °C:
1300°С
Добавить в избранное
Артикул (код товара):
39479
Модель (серия):
WT100S-8
Производитель:
Wasites
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Добавить в избранное
Артикул (код товара):
45234
Модель (серия):
EX4000
Производитель:
EXVXE
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Добавить в избранное
Артикул (код товара):
44669
Модель (серия):
UC2876
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения индуктивности:
0,00001 мкГн – 9999,99 Гн
Спящий режим:
нет
Добавить в избранное
Артикул (код товара):
44516
Модель (серия):
DPR400 32
Производитель:
Duopurui
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Добавить в избранное
Артикул (код товара):
39606
Модель (серия):
THS 6102
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
45240
Модель (серия):
HM5056
Производитель:
Hemuele
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Добавить в избранное
Артикул (код товара):
875
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
3
Тип модуля:
Bluetooth
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24196
Модель (серия):
T210S
Производитель:
GVM
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
120
Макс. температура нагрева, °C:
480
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34233
Модель (серия):
DT-8820
Производитель:
CEM
Страна производства:
Россия
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
750°С
Макс. измеряемая влажность, %:
95
Мин. измеряемая влажность, %:
25
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17962
Модель (серия):
DSSERVO RDS5160
Производитель:
Dasheng
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
5 В
Крутящий момент:
41 - 70 кг*с*см
Угол поворота ротора:
270°
Тип управления:
цифровой
Водонепроницаемый:
Нет
Артикул (код товара):
943
Модель (серия):
UT39C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10030
Модель (серия):

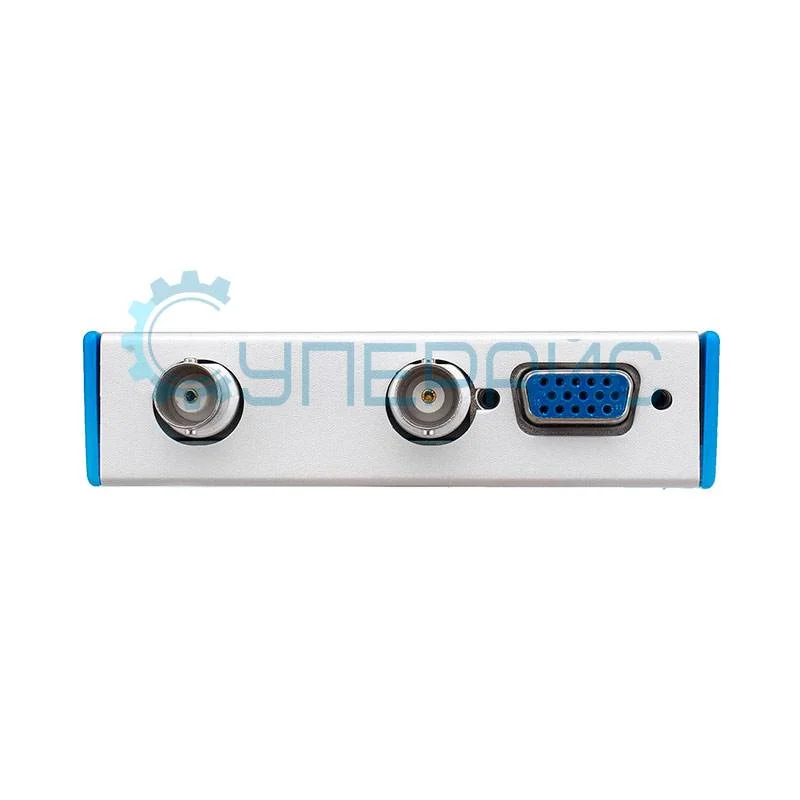

OSC2002F
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
6
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19810
Модель (серия):
VDS6102A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20842
Модель (серия):
SS-331H
Производитель:
Pro'sKit
Страна производства:
Китай
Гарантия, мес.:
12
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
90
Тип нагревательного элемента:
керамический
Тип управления:
цифровой
Добавить в избранное
Артикул (код товара):
3999
Модель (серия):
MG996R
Производитель:
TIANKONGRC
Страна производства:
Китай
Гарантия, мес.:
3
Рабочее напряжение:
4.8 В
Крутящий момент:
5 - 10 кг*с*см
Угол поворота ротора:
120°
Тип управления:
цифровой
Макс. скорость вращения (с/60°):
0,15
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
942
Модель (серия):
UT61E
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Благодарственные письма
