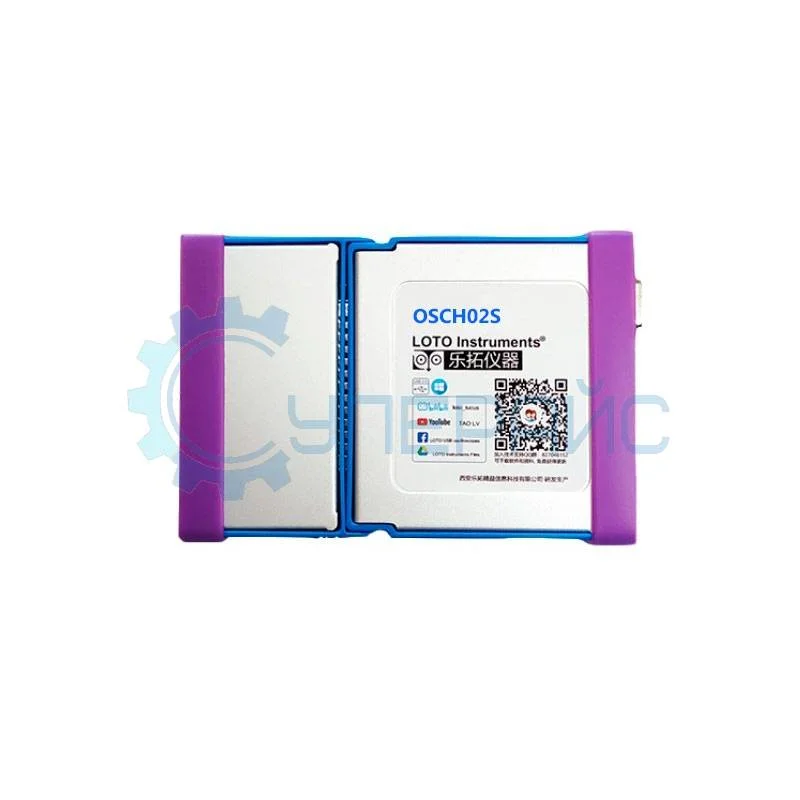

Виртуальный USB осциллограф LOTO OSCH02S с генератором сигналов
Артикул (код товара): 9974
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
18 010 ₽
18 010 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9974
Модель (серия)
OSCH02S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCH02S
Общие данные
Артикул (код товара)
9974
Производитель (бренд)
Модель (серия)
OSCH02S
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание LOTO Instruments OSCH02S
Технические характеристики LOTO OSCH02S
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1% - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass / Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |

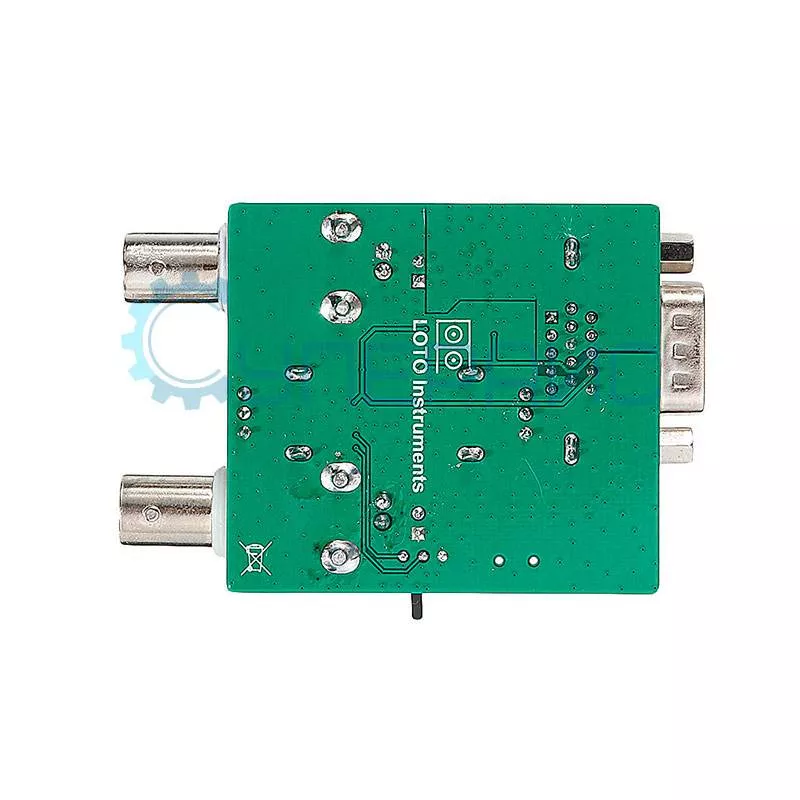

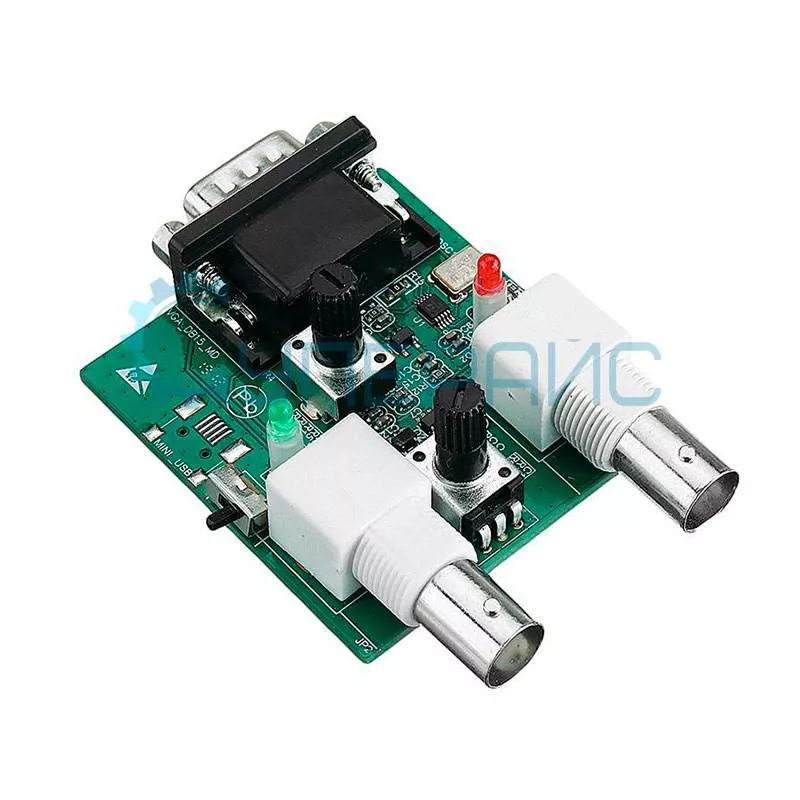

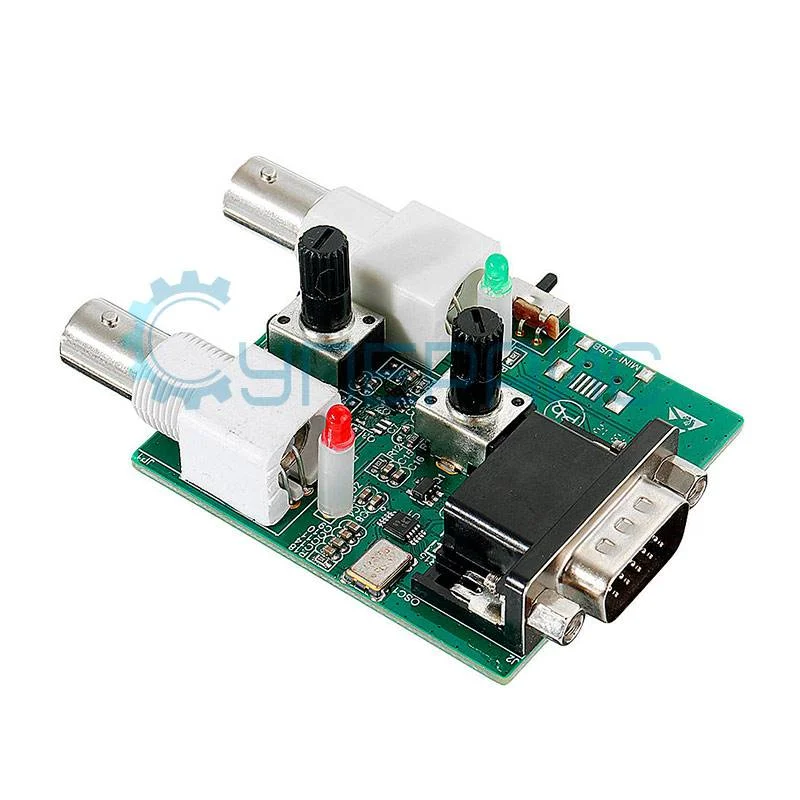

| Модуль генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 13 МГц |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный |
| Амплитудный диапазон | 0 - 4 В |
| Амплитудное разрешение | 50 мВ |
| Амплитудный шум | 40 мВ - 80 мВ |
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
| Диапазон смещения постоянного тока | 0 - 4 В |
| Разрешение смещения постоянного тока | 100 мВ |
| Автоматическая развертка частоты | с помощью поддержки ПО |
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания |
| Общие характеристики | |

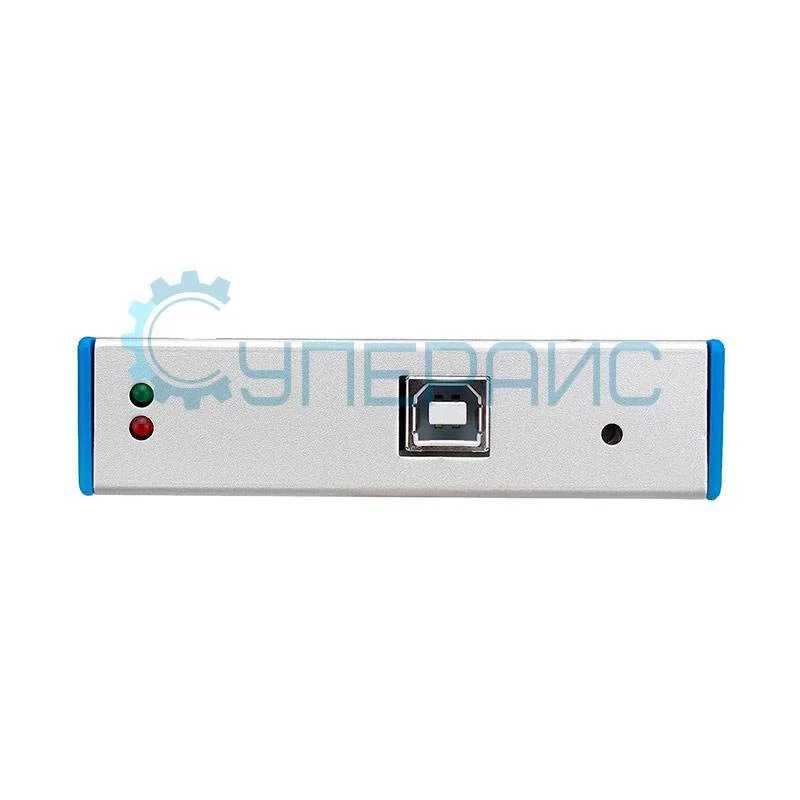

| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1,5 В, прямоугольный выход с рабочим циклом 50 % |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от -20 до 60 ℃ |
| Габариты | 153 х 93 х 23 мм |
| Вес нетто | 210 г |

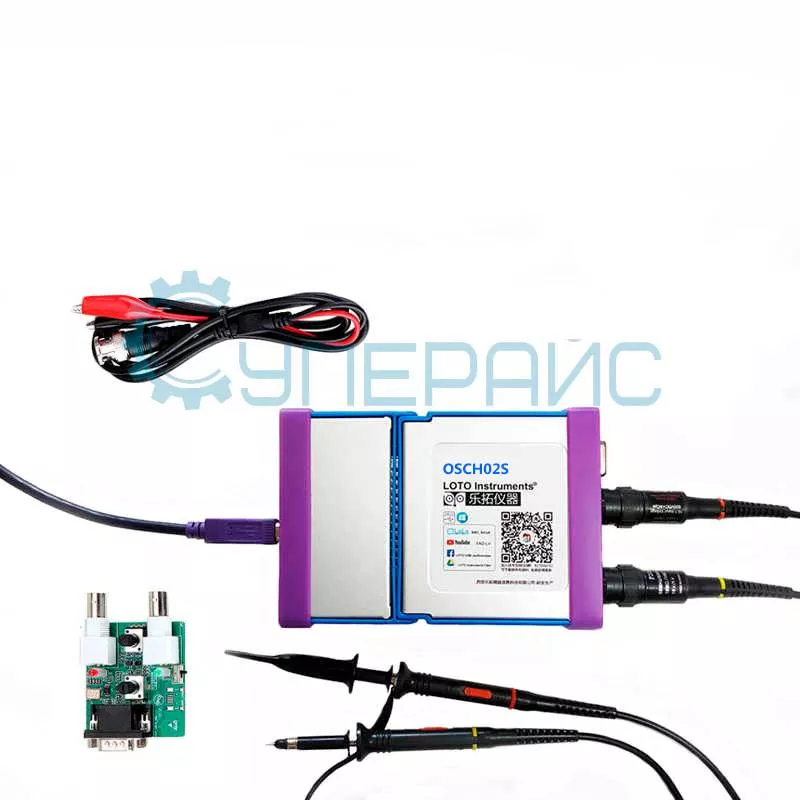

| Комплектация | USB осциллограф LOTO OSCH02S - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт |
|
| Совместимость |
кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием дифференциальный модуль изоляции LOTO IDM01 токовый пробник LOTO AC100A дифференциальный токовый пробник LOTO C30A |
Цифровой осциллограф LOTO OSCH02S
Магазин Суперайс представляет решение для анализа сигналов — USB осциллограф. В этом устройстве объединены функции осциллографа с генератором сигналов, что делает его подходящим инструментом для электронщиков, инженеров и любителей.
Преимущества модели OSCH02S
Разработанный брендом LOTO осциллограф — решение для разных задач с рядом достоинств:
- Проводит широкий спектр измерений благодаря обширному функционалу. С ним можно не только анализировать сигналы, но и генерировать их, что существенно упрощает работу.
- Благодаря высокому разрешению и частоте дискретизации 1 ГВыб/с, выдаёт точные результаты измерений. Вы сможете детально анализировать частотные сигналы и обнаруживать даже небольшие отклонения.
- Способность передавать и анализировать электросигналы в широком диапазоне частот полосы пропускания делает его подходящим для работы с различными типами сигналов: как низкочастотными, так и высокочастотными.
Двухканальный виртуальный осциллограф с горизонтальной системой сканирования и глубиной памяти до 60 Мб — решение для профессионального и точного измерения сигналов.
Документация и ПО LOTO Instruments OSCH02S
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации программного обеспечения осциллографа LOTO OSCH02S
Язык:
Русский
Размер и тип:
1,91 МБ,
PDF
Спецификация для виртуального USB осциллографа LOTO OSCH02S
Язык:
Английский
Версия:
15.0
Размер и тип:
1 МБ,
PDF
Инструкция по эксплуатации программного обеспечения виртуального USB осциллографа LOTO OSCH02S
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Драйвер для виртуального USB осциллографа LOTO OSCH02S
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Программное обеспечение для виртуального USB осциллографа LOTO OSCH02S
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Показать больше
Показать меньше
