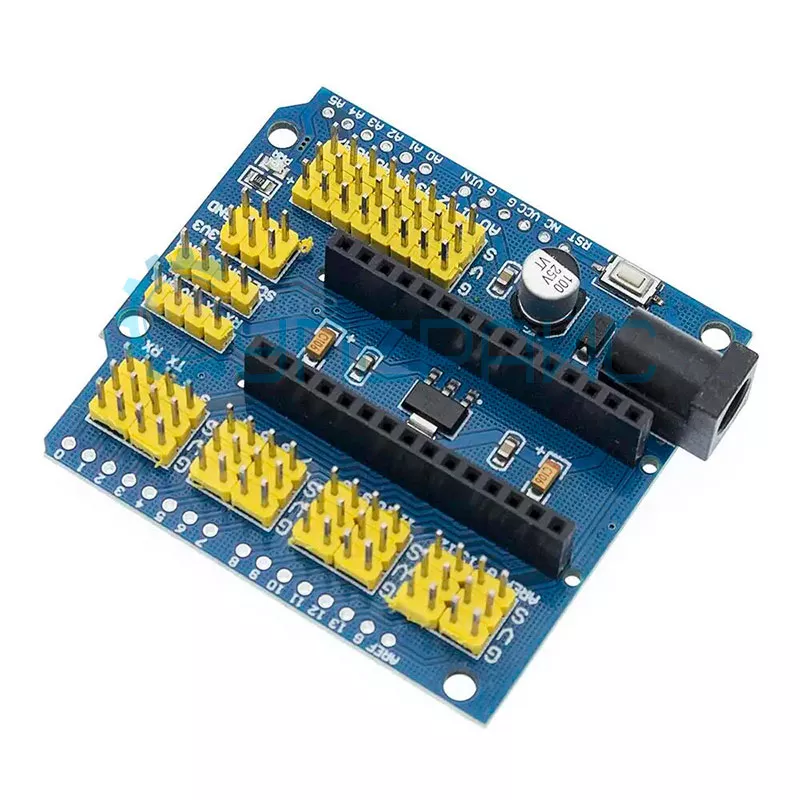

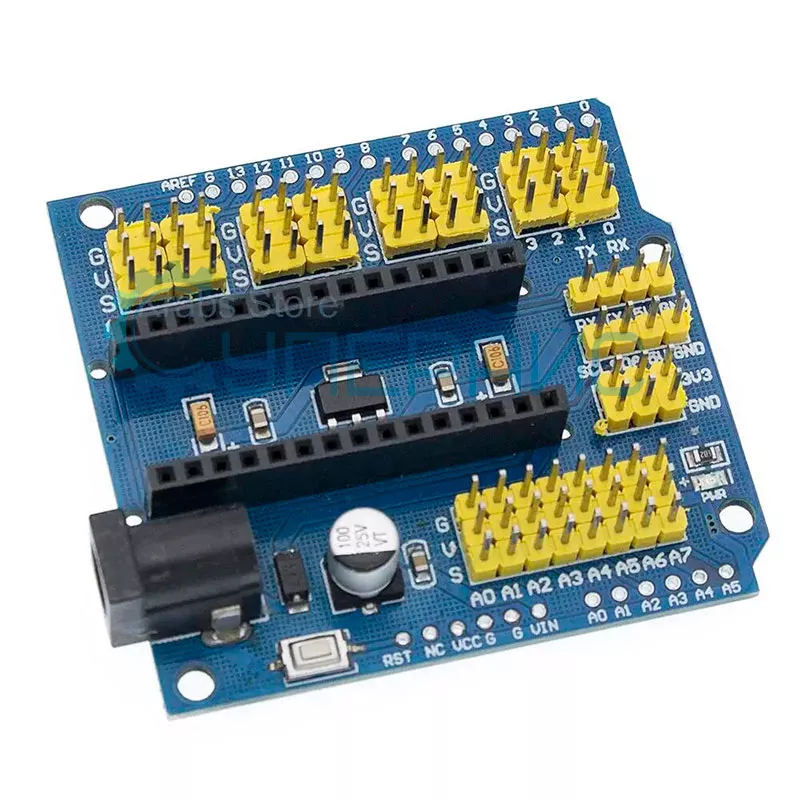

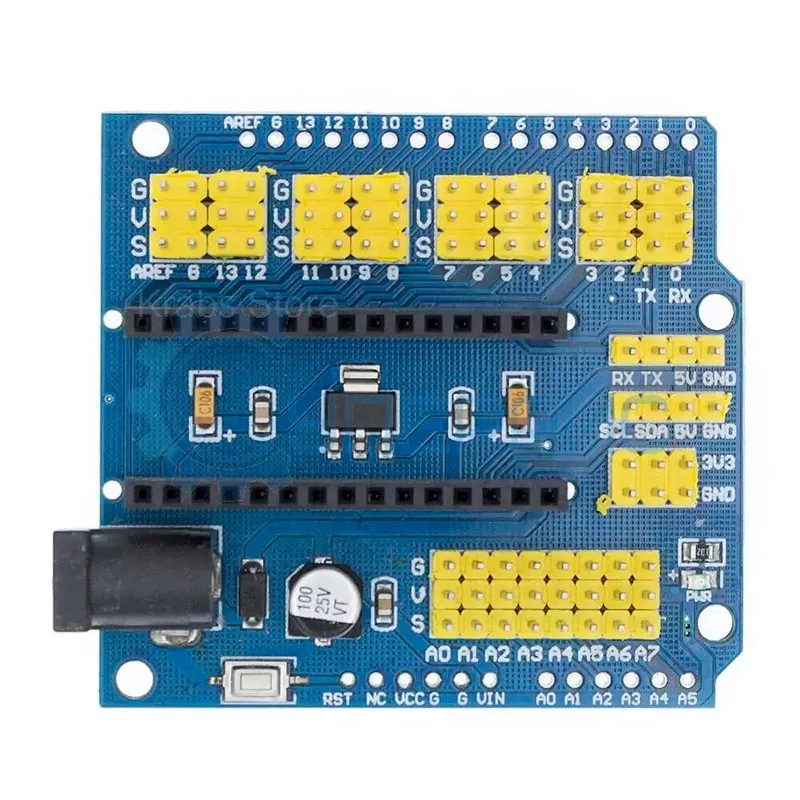

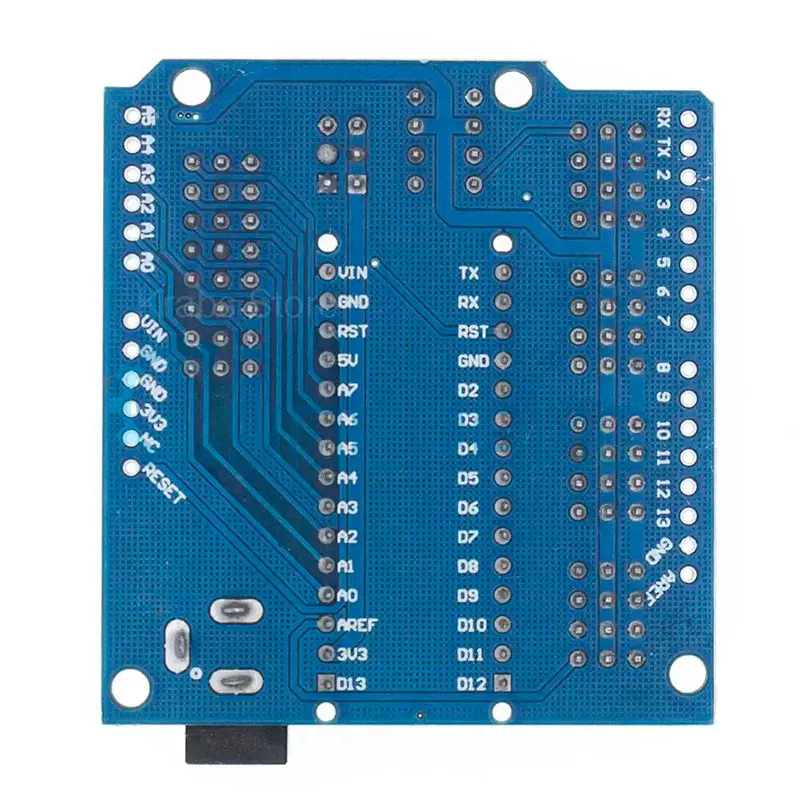

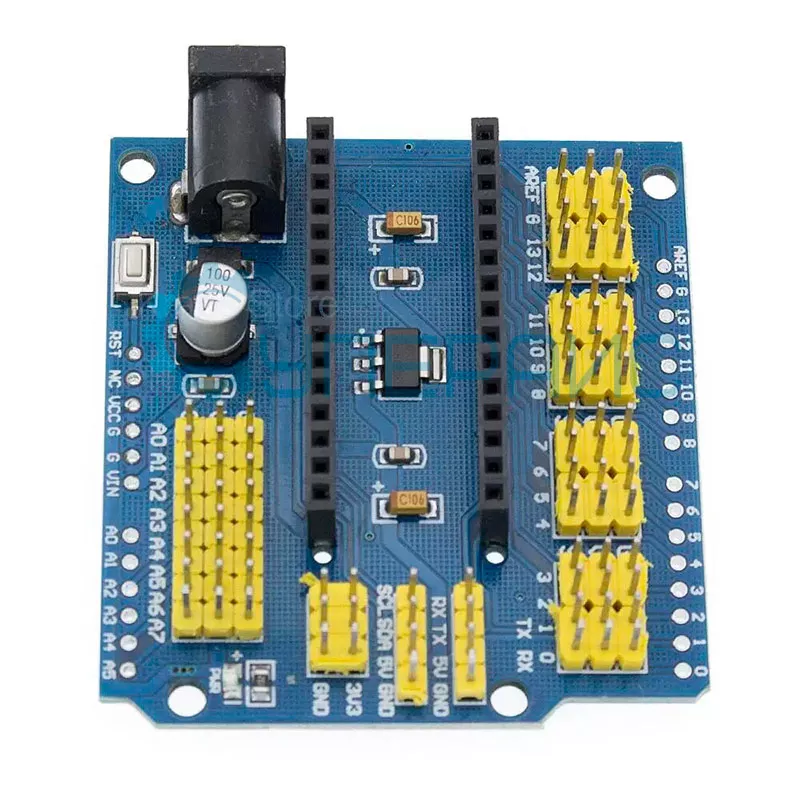

Плата расширения для Arduino Nano v3.0
Артикул (код товара): 21411
500 ₽
500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 42 шт.
Артикул (код товара)
21411
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Платы для Arduino Nano v3.0
Общие данные
Артикул (код товара)
21411
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Платы для Arduino Nano v3.0
Технические характеристики платы расширения для Arduino Nano v3.0
| Рабочее напряжение | 3,3 В |
| Совместимость | Arduino Nano v3.0 и v2.0 |
| Обеспечение платы |
14 I/O Pin (серводвигатель с GND, мощностью и сигналом); 8 аналоговых контактов с выходной мощностью и GND; 6 PWM Pin; 1 вход с сервоприводом; 5 Pin расширения I2C; AREF выход |
| Габариты упаковки | 70 x 70 x 25 мм |
| Вес брутто | 22 г |
| Комплектация | плата расширения для Arduino Nano v3.0 - 1 шт |
Часто задаваемые вопросы
Зачем нужна плата расширения для Arduino Nano?
Она превращает голую гребёнку выводов в удобный монтажный узел. Рядом с каждым сигналом появляются земля и питание, добавляются винтовые клеммы, гнёзда под сервоприводы и разъёмы I2C. Провода перестают выпадать, а схема не превращается в клубок перемычек. Для стационарного устройства такая подложка экономит время сборки и снижает число случайных отказов.
Совместимы ли скетчи от Uno с платой Nano?
В подавляющем большинстве случаев да: обе платы построены вокруг одного микроконтроллера, поэтому нумерация пинов, набор таймеров и библиотеки совпадают. Менять нужно только выбор платы в среде разработки перед загрузкой. Внимание требуют проекты, завязанные на разъём шилда Uno: их придётся переразвести на плату расширения.
Чем питать Nano при работе с сервоприводами?
Отдельным внешним источником, а не портом USB. Сервоприводы в момент старта дают броски тока, от которых напряжение проседает и микроконтроллер перезагружается. Плата расширения обычно имеет вход под внешнее питание с раздельными шинами для логики и моторов. Общая земля между источником и платой при этом обязательна.
Что делать, если плата не определяется компьютером?
Начните с кабеля: часть шнуров рассчитана только на зарядку и не содержит линий данных. Дальше проверьте драйвер USB-моста, поскольку на разных партиях стоят разные микросхемы преобразователя. В среде разработки убедитесь, что выбран верный порт и подходящий вариант загрузчика. Если порт не появляется вовсе, попробуйте другой разъём компьютера.
