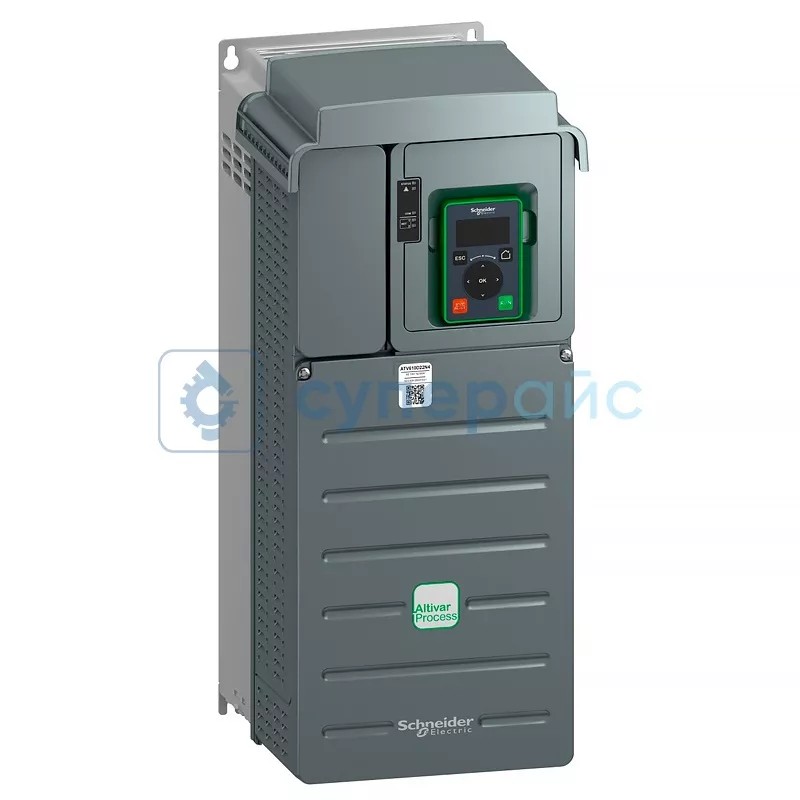

Преобразователь Schneider Electric ATV610D22N4
Артикул (код товара): 30001
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
139 849 ₽
139 849 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
30001
Модель (серия)
ATV610D22N4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATV610D22N4
Общие данные
Артикул (код товара)
30001
Производитель (бренд)
Модель (серия)
ATV610D22N4
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATV610D22N4
Технические характеристики Schneider Electric ATV610D22N4
| Серия | ATV610 |
| Тип | преобразователь частоты |
| Исполнение | устанавливаемый в шкафу |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 6 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
22 кВт нормальная нагрузка; 18,5 кВт для тяжелых условий |
| Линейный ток |
41,9 A в 380 В (нормальная нагрузка); 36,2 A в 460 В (нормальная нагрузка); 36 A в 380 В (для тяжелых условий); 31,6 A в 460 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 22 кА |
| Полная мощность |
28,8 кВт в 460 В (нормальная нагрузка); 25,2 кВт в 460 В (для тяжелых условий) |
| Непрерывный выходной ток |
46,3 А в 4 кГц для нормальная нагрузка; 39,2 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
50,9 A в течение 60 с (нормальная нагрузка); 58,8 A в течение 60 с (для тяжелых условий) |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации | 2 - 12 кГц регулируем |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи | Modbus serial |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Защита от | повышенной температуры, короткого замыкания, перенапряжения, перегрузки по току |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Электрическое соединение |
управление, винтовой зажим: 0,5 - 1,5 мм²; со стороны линии, винтовой зажим: 16 мм²; двигатель, винтовой зажим: 16 мм² |
| Скорость передачи | 4,8, 9,6, 19,2, 38,4 кб/с для Modbus serial |
| Уровень шума | 65 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Общие характеристики | |
| Номинальное напряжение сети | 380 - 460 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP20 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочая температура | -15 - 45 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 211 x 495 x 232 мм |
| Вес нетто | 13,5 кг |
| Вес брутто | 15 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV610D22N4 – 1 шт |
Обзорная таблица преобразователей частоты Schneider Electric
| Характеристики | ATV610D45N4 | ATV610D90N4 | ATV610D75N4 | ATV610D55N4 | ATV610D37N4 | ATV610D30N4 | ATV610D22N4 | ATV610D18N4 |
| Количество аналоговых входов | 3 | |||||||
| Количество дискретных входов | 6 | |||||||
| Мощность двигателя |
45 кВт нормальная нагрузка 37 кВт для тяжелых условий |
90 кВт нормальная нагрузка 75 кВт для тяжелых условий |
75 кВт нормальная нагрузка 55 кВт для тяжелых условий |
55 кВт нормальная нагрузка 45 кВт для тяжелых условий |
37 кВт нормальная нагрузка 30 кВт для тяжелых условий |
30 кВт нормальная нагрузка 22 кВт для тяжелых условий |
22 кВт нормальная нагрузка 18,5 кВт для тяжелых условий |
18,5 кВт нормальная нагрузка 15 кВт для тяжелых условий |
| Макс. переходной ток |
97 A в течение 60 с (нормальная нагрузка) 112 A в течение 60 с (для тяжелых условий) |
190 A в течение 60 с (нормальная нагрузка) 218 A в течение 60 с (для тяжелых условий) |
160 A в течение 60 с (нормальная нагрузка) 159 A в течение 60 с (для тяжелых условий) |
132 A в течение 60 с (нормальная нагрузка) 132 A в течение 60 с (для тяжелых условий) |
82 A в течение 60 с (нормальная нагрузка) 89,4 A в течение 60 с (для тяжелых условий) |
67,7 A в течение 60 с (нормальная нагрузка) 69,5 A в течение 60 с (для тяжелых условий) |
50,9 A в течение 60 с (нормальная нагрузка) 58,8 A в течение 60 с (для тяжелых условий) |
43,1 A в течение 60 с (нормальная нагрузка) 47,6 A в течение 60 с (для тяжелых условий) |
| Защита | повышенной температуры, короткого замыкания, перенапряжения, перегрузки по току | |||||||
